Déport des bouts de réglage du chariot de grand voile vers l'arrière sur un Gibsea 28

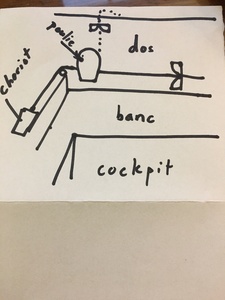

Bonjour à tous et plus précisément à ceux qui utilisent leur chariot d'écoute de GV. Je souhaite amener les bouts de réglage du dit chariot vers l'arrière du cockpit. C'est la navigation sur un voilier, de la même taille, équipé de renvois de réglages du chariot de barre d'écoute, plus récent, qui m'y a fait penser. Je pense faire un déport par deux poulies plat pont et un coinceur. Je joins deux dessins pour illustre, environ mon propos, je voudrais réaliser cette modif pour éviter d'avoir à aller en avant depuis la position de barreur à l'arrière. Bref pour avoir tout sous la main (gros feignant) !

L'équipage
22 déc. 2022
22 déc. 2022

Ok. C'est quoi le problème.


22 déc. 202222 déc. 2022

Nous avions un système un peu comme cela sur notre J/36. Une poulie plat pont près de la sortie du bout du chariot faisait que le bout pouvait être tiré vers un taquet coinceur à l'arrière, où se trouvait le barreur, ou vers un autre taquet coinceur monté en haut du chariot, où un équipier pouvait l'ajuster. Si le bout est assez long, le barreur peut le saisir de là où il est et décoincer le taquet de l'équipier et re-ajuster le chariot selon ses besoins, sans problème. Si le barreur est occupé, un équipier peut faire de même en sens inverse. Contourner le banc comme semble être indiqué dans ton dessin, pourrait ajouter pas mal de friction à l'affaire, et serait à éviter si possible.


Trimaran:Bien le dessin, Samouraī peut s'en inspirer. Moi, j'ai des bloqueurs en bout de rail, il faut donner un coup de fouet pour libérer le bout. Rail de 4 ml en arrière du bras arrière.·le 22 déc. 2022 22:01
22 déc. 2022

J'ai bien pensé au système dessiné par PaulK mais on a le passage du bout dans le dos et c'est pas trop pratique pour ceux qui y sont assis. La question que je pausais c'est, est-ce que quelqu'un a essayé de reporter les bouts de réglage vers l'arrière du cockpit et si oui, comment a-t-il fait ? ?
Merci pour vos deux réponses, elles sont pertinentes.
J'ai eu un J22 et les réglages du chariot de B d'E sont ergonomiques .


PaulK:Si on a les passagers assis, on ne devrait pas avoir tellement besoin d'ajuster le chariot. Le bout qui passe sur le dos n'est pas assez grand pour le rendre inconfortable de s'asseoir dessus. On peut aussi utiliser l'autre taquet (en haut) et faire passer le bout sur le pont. ·le 23 déc. 2022 14:36
Trimaran:Pour le dos ou les fesses, je pense que le bout c'est peanut's.·le 23 déc. 2022 14:56
