Démonter un winch

Bonjour, je n'ai pas réussi à démonter entièrement les winchs de mon bateau. Le bateau est un gibsea 105 de 1982 et je ne sais pas de quelle marque sont les winchs.
Ci joint une photo du winch non démonté.

L'équipage
06 mar. 2010
06 mar. 2010
0

Lewmar
Sur la photo , il semmle qu'il s'agisse d'un Lewmar

06 mar. 201016 juin 2020
0

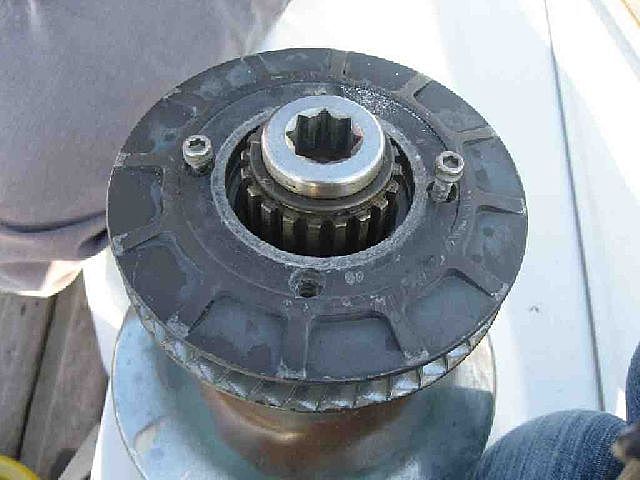

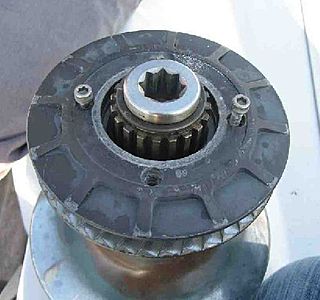

photo du démontage
Voilà ou j'en suis arrivé. J'ai démonté ces 4 vis puis impossible d'aller plus loin, je n'arrive pas à soulever la poupée.
Je n'ose pas forcer surtout que je n'ai pas envie d'abimer le gelcoat en faisant levier avec un tournevis par exemple.
Si quelqu'un à une idée ou connait simplement la marque de ces winch cela me sauverait.
Merci D'avance.
Vincent.

06 mar. 2010
0

la goupille!
tu n'as pas retiré la goupille qui est autour de l'axe!
je parle d'une goupille mais ça s'appel plutot un circlip

06 mar. 2010
0

la rondelle
Je pense même que ce n'est pas une rondelle mais qu'elle fait corps avec l'espèce d'engrenage que l'on voit sur la photo. Ca m'a l'ai d'être en bronze.

06 mar. 2010
0

Vu sur le site lewmar
Ta notice avec photo et tout.

www.lewmar.com[...]ss6.pdf

Mais il ne ressemble pas à mon winch.
Et a priori, si mon winch est similaire à celui décrit ici, une fois que j'ai démonter le haut et retiré les deux clavette, je n'aurais plus qu'à tirer sur la poupée (enfin le gros bloc, je crois que l'on appelle ça comme cela ?). Mais dans mon cas rien ne vient.
En me référant à tout ce que je viens de lire sur le forum ça devrait venir sans forcer. J'ai donc du rater quelque chose.
Devrais-je forcer dessus pour faire sortir le bloc ?

06 mar. 201016 juin 2020
0

LA goupille (bis)

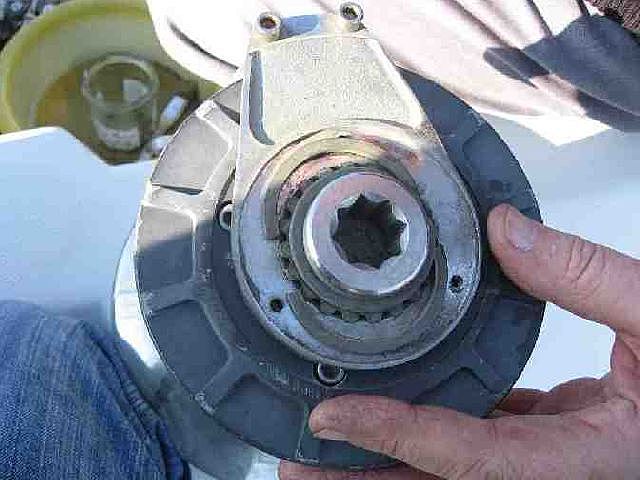

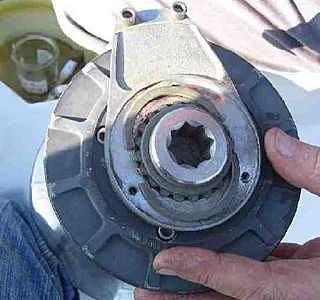

J'ai enlevé facilement une espèce de rondelle coupée en deux (la photo est plus explicite que ma prose)
PAr contre il y a effectivement ou dessus une rondelle qui n'est pas fendue et qui ne ressemble ni à un circlip ni à cette espèce de petite lame torsadé qui fait quasiment 1 tour 1/2 que j'ai enlevée sur mes autres winchs.
Vu qu'elle n'est pas fendue, je ne vois pas comment la retirer.

06 mar. 2010
0

vue éclatée
je t'ai envoyé en MP la vue éclatée

06 mar. 2010
0

c'est à confirmer
mais logiquement vu que t'as démonté le circlip ça doit venir sans forcer...
avais tu du jeu dans ce winch?
par ailleur, je suis ç la recherche d'un paire de winch comme les tiens! :-)

06 mar. 2010
0

Peut-être....
essayer de faire tourner la poupée pour que les cliquets se "replient" et en même temps tirer vers le haut: il existe des winches dont les cliquets sont sous un épaulement et servent donc butée s'opposant à la montée de la poupée....

06 mar. 2010
0

effectivement, ce n'est pas le même modèle
dans la doc proposée, il est fait référence aux nouveaux modèles de winchs, qui se démontent très facilement.

Pour le tien, est-ce que tu as enlevé le self-tailing ? qu'y a-t-il en dessous ?

une photo ?

François

06 mar. 2010
0

les photos
Oui j'ai réussi à enlever le self tailing. Heureusement que j'ai fait des photos étapes par étapes du démontage pour être sur de savoir le remonter...
...si j'avais su qu'elle pourraient m'aider à trouver de l'aide sur intenet j'en aurait fait plus ;-)

Pour plus de facilité je les ai mises sur un site de photo :
picasaweb.google.com[...]2/Winch

Elles sont dans l'ordre chronologique du démontage.

Demain je retourne au bateau, je vais essayer la méthode décrite par LAdret. Et puis peut être tenter l'opération sur le winch tribord, il est peut être moins récalcitrant que son homologue.
Sinon je sèche toujours :-(

Merci.
Vincent.

06 mar. 2010
0

Pas vu de vis a ce niveau.
Merci beaucoup à tous pour votre participation à mon problème. :-p
Vincent.

06 mar. 2010
0

t'as pas une tete de vis
dans le trou ou tu mets la manivelle ? J'ai vu ca sur un vieux, style mandrin de perceuse...

07 mar. 2010
0

Lewmar???
J'ai des Lewmar qui datent de cette époque et qui ne ressemblent pas à tes photos. Si ce sont des Lewmar, en principe c'est gravé sur le winch.
Pour ma part j'ai mis un certain temps avant de réussir à las démonter mais le système est astucieux, il suffit de mettre la manivelle à sa place et de donner un petit coup de poignet un peu "sec" sur la poignée. Ensuite tout viens mais attention, mettre un chiffon autour du winch pour récupérer les pièces qui pourraient échapper!

07 mar. 2010
0

petit coup..
petit coup sec du poignet sur la manivelle. J'ai oublié de préciser dans le sens inverse de l'embarquage!

07 mar. 2010
0

Sens de lembarquage ?
Qu'es-ce que le sens de l'embarquage ?
Petite précision, mon winch est un deux vitesse et donc la manivelle tourne dans les deux sens.

07 mar. 2010
0

Sens de lembarquage ?
Qu'es-ce que le sens de l'embarquage ?
Petite précision, mon winch est un deux vitesse et donc la manivelle tourne dans les deux sens.

07 mar. 2010
0

Problème winch SII résolu.
J'ai démonté le winch tribord sans encombre.
Je me suis donc ré-attaqué au winch bâbord qui est sorti en forçant tout de même un peut. je pense que l'axe central est un peut voiler et l'empêche de sortir correctement.
Nettoyage, graissage, quelques coups de maillet pour le remettre en place et c'est reparti pour un tour.
Merci à tous pour votre contribution.

07 mar. 2010
0

Winch SII
Désolé pour les messages en double je ne sais pas comment j'arrive à faire cela ni comment les supprimer.
L'ancien propriétaire m'a dit que ce sont probablement des winches SII. Ils ne sont plus fabriqués depuis les années 80 et pour lesquels les pièces détachées sont a priori introuvables.
Avec tout ce que j'ai démonté cela devrait sortir, quitte à saturer le winch en WD40 et donner quelques légers coups de marteau. (les Winches n'ont pas du être démonté et n'ont pas trop servis dans les 10 dernières années)
J'essayerais sur l'autre winch et vous tiendrais au courant.
Si quelqu'un à des infos sur ces winches et sais ou trouver des pièces détachées je suis toujours preneur (ils marchent toujours bien mais on ne sais jamais...)

05 fév. 201816 juin 2020
0

Vince
I have a similar winch to yours
Can you explain hiw were you able to take the drum of the winch out?

05 fév. 201816 juin 2020
0

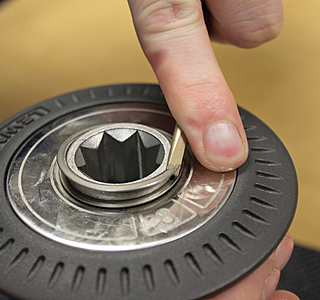

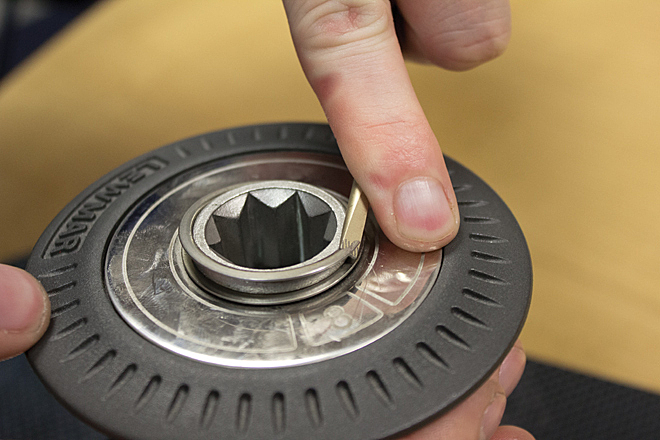

it's too easy Miamiproas! unscrew 3 screws on the top and you will find a circlip like on the photo:

05 fév. 2018
0

pull the doll up and enjoy! ;-)

05 fév. 201816 juin 2020
0

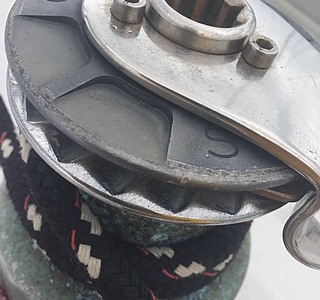

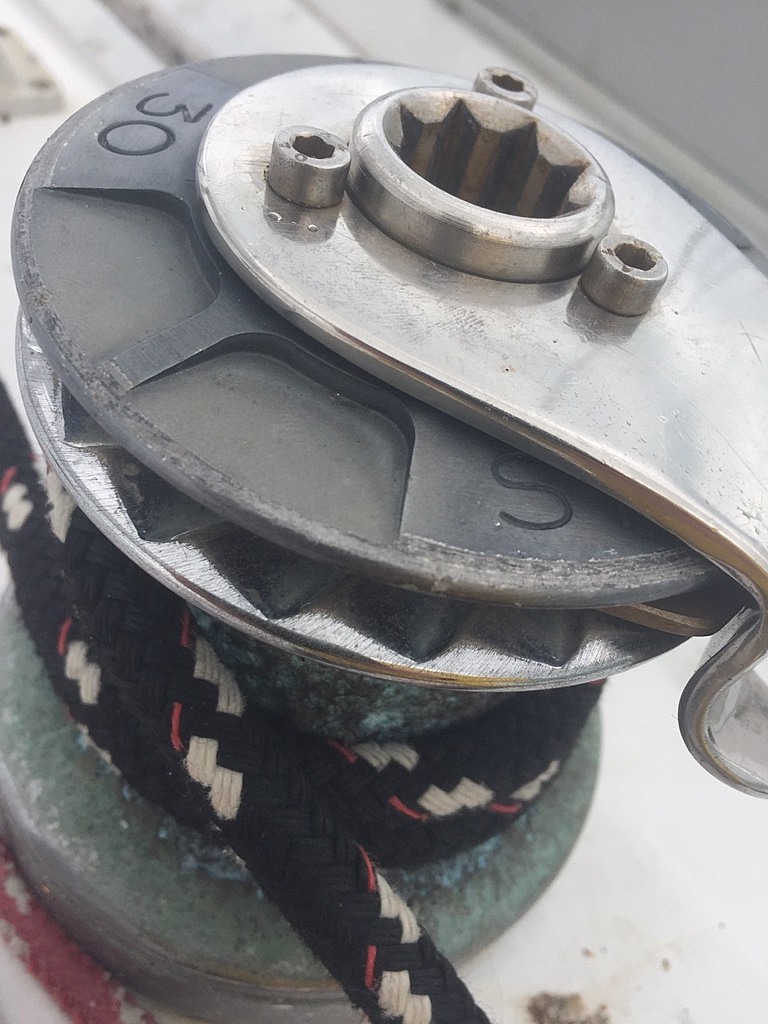

Hello Vincent - I have the same winch as you
Can you help me with how you took the drum out of the winch

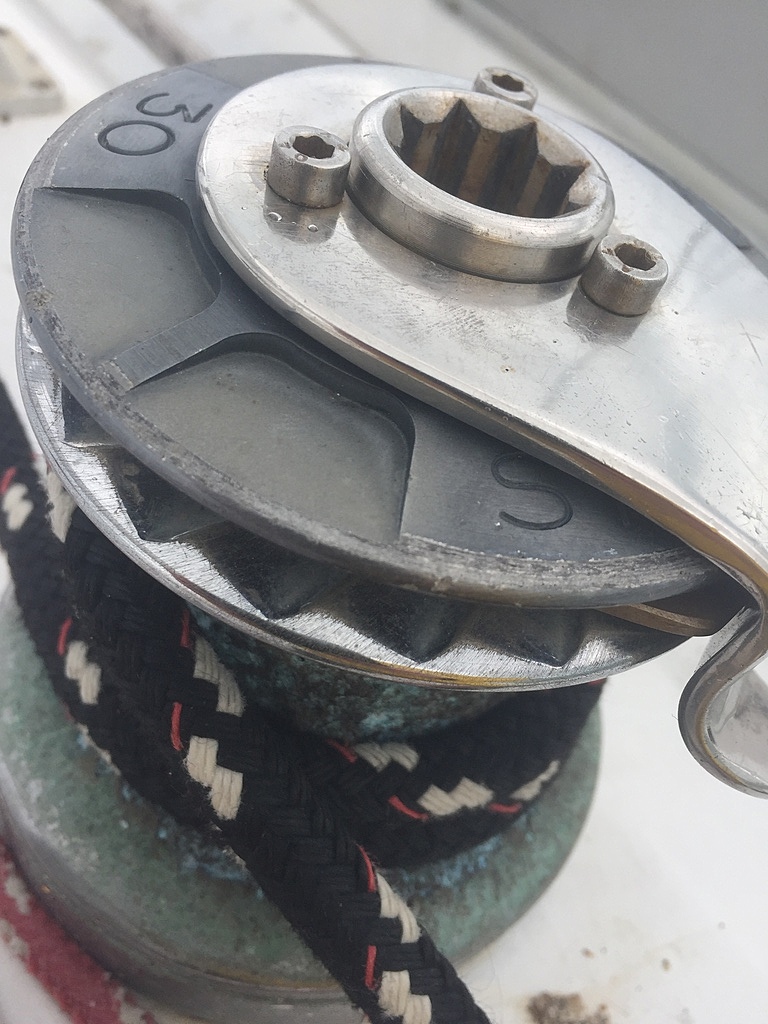

Please see picture - is a 20ST selftayling maybe single speed?

Bonjour Vincent - J'ai le même treuil que toi
Pouvez-vous m'aider avec la façon dont vous avez sorti le tambour du treuil

S'il vous plaît voir la photo - est un 20st selftayling peut-être une seule vitesse?

05 fév. 2018
0

thank you but it is not a Lewmar :-( , I wish it was. if you see the second picture above - is very different - this is an S-II winch

05 fév. 2018
0

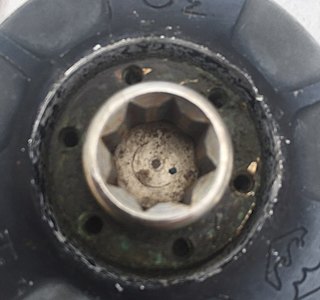

there is a screw in place of the cranck: unscrew it! it is at the bottom of the cranck place.

05 fév. 201816 juin 2020
0

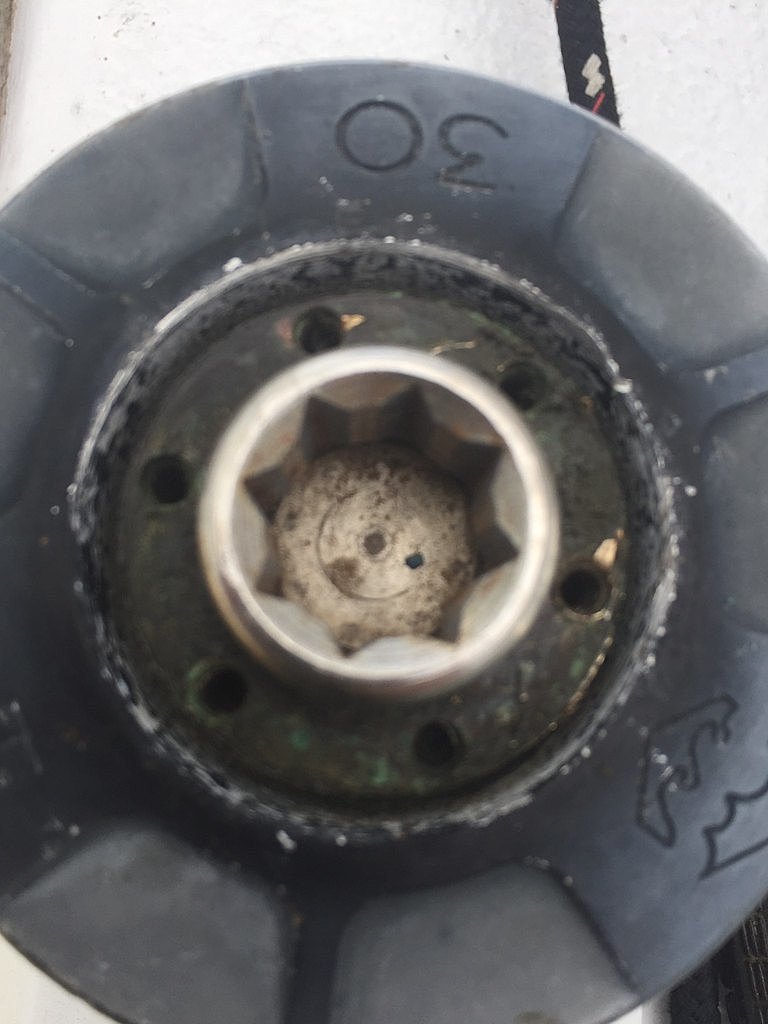

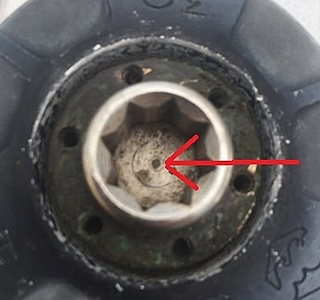

location of the screw

05 fév. 2018
0

Merci bien, I will try this when I get back in the boat on Friday

30 mai 201816 juin 2020
0

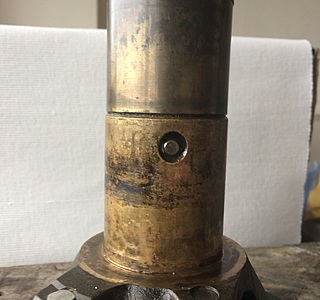

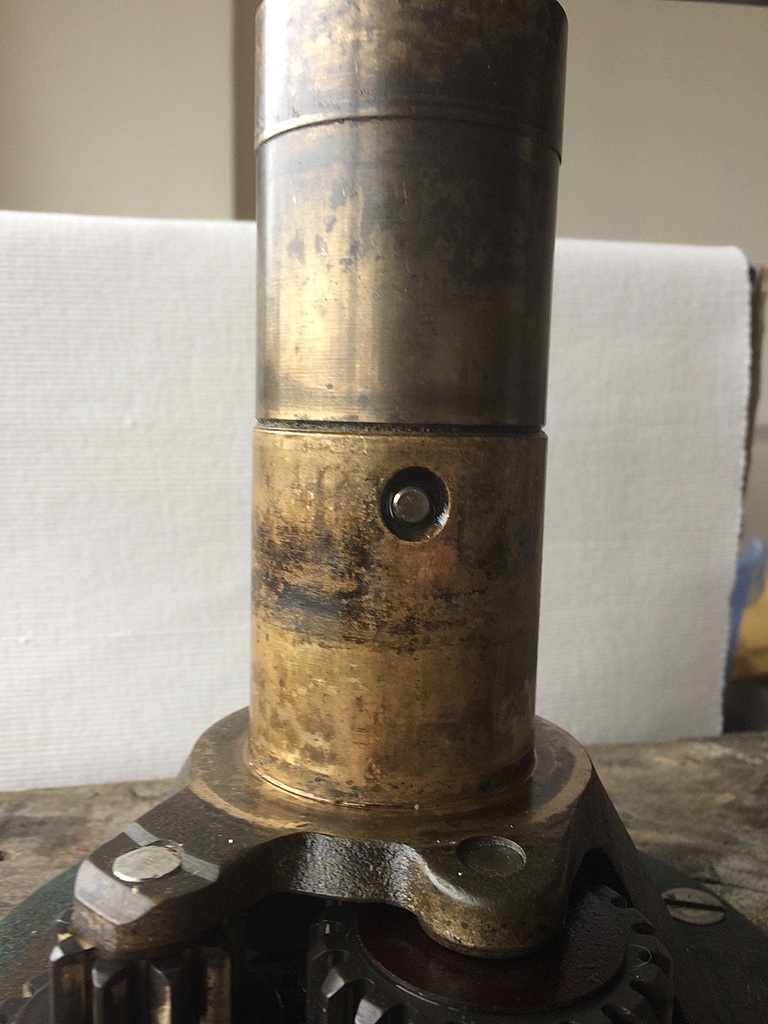

Bonjour Vincent. Si tu es toujours sur le forum, peux tu me dire stp comment on peut retirer la clavette horizontale inox du winch S-Ii 43 sur la photo. Merci.

30 mai 2018
0

Bonjour Coexan,
Ma question ci-dessus s'adresse peut être plutôt à toi qui semble avoir résolu pas mal de difficultés sur ce type de winch.
Merci d'avance

30 mai 2018
0

Salut, il suffit de chasser ta goupille avec un vieux tourne vis que tu auras aplatit et d'un diamètre inférieur ou égale au diamètre de la goupille. Tape sur ton tournevis avec un petit marteau et tiens bien la partie qui reste fixée sur le pont. Il ne faut pas donner de jeu entre la base du winch et son plan de fixation.

30 mai 2018
0

Merci Coexan. Je craignais qu'il y ait un blocage clips quelque part à l'intérieur.
On va s'atteler comme tu dis à cette extraction.

30 mai 2018
0

c'est emboité à force quand c'est neuf. Mais avec le temps et les dilatations + mélange de matériaux donc auto-soudure, il est parfois difficile de l'extraire mais ça le fait ne t'inquiète pas! ;-)
