Démontage safran Sangria

Bonjour bonjour la communauté !

Après un malheureux décrochage de nos amarres lors de la tempête Ciaran notre valeureux Sangria s'est retrouvé en haut de côte sur l'île d'Arz.. Le renflouage s'est bien passé, nous reste pas mal de travaux de stratification à faire avant la remise à l'eau !

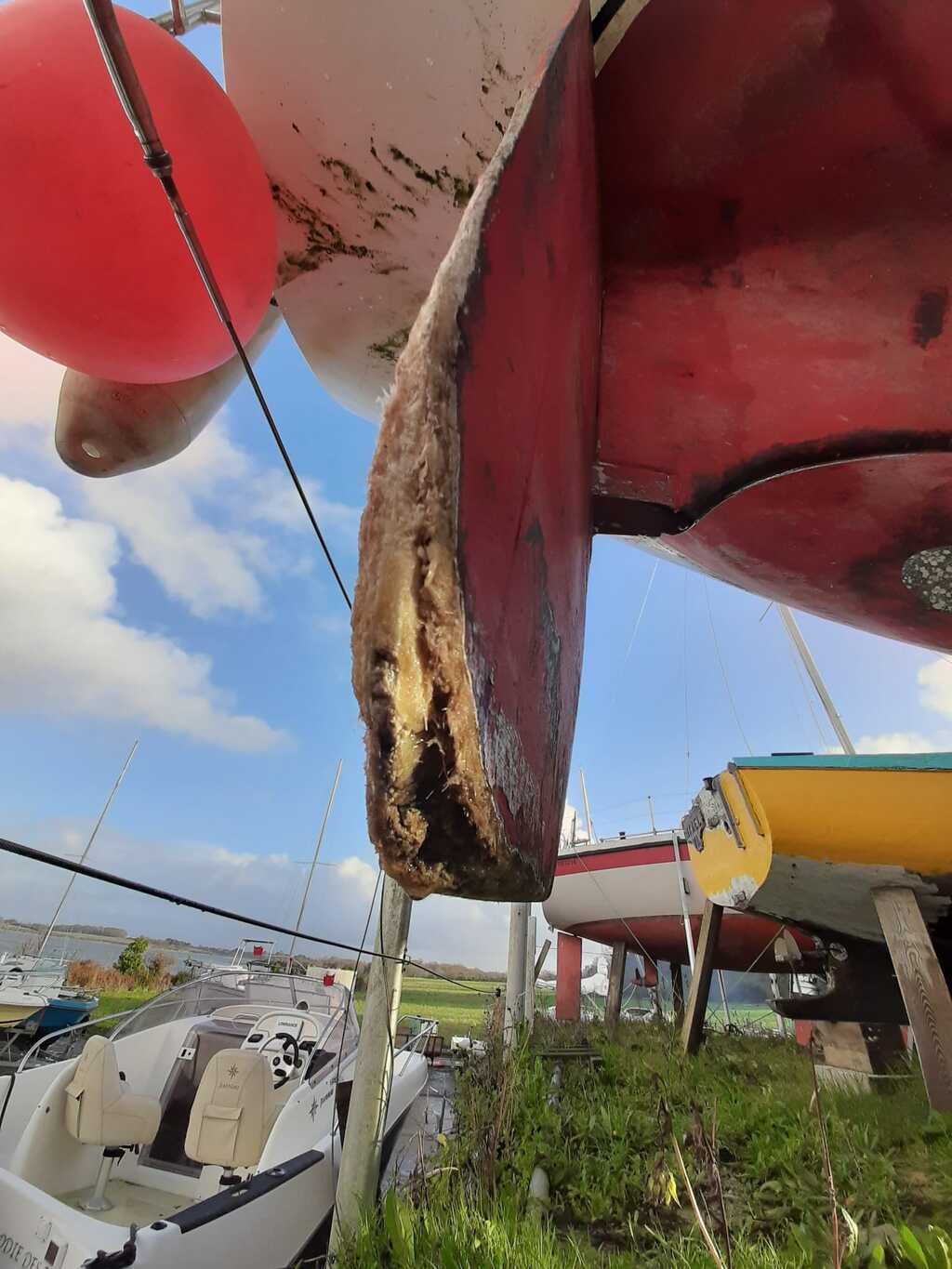

Pour gagner du temps et commencer à réaliser les premiers travaux de strates sur le safran, qui a bien souffert lors de l'échouage, on m'a conseillé de le démonter pour le ranger au sec afin qu'il sèche plus vite ! Il n'a évidemment pas été démonté depuis longtemps et je bloque sur une goupille qui ne veut plus bouger malgré mes efforts au poincon/marteau (+WD40...)... La goupille en question visible en bas à droite sur la photo ou sur le doc au lien suivant ;)

www.yumpu.com[...]uilamis

Je vais devoir la percer mais j'ai peur de ne pas retrouver de goupille adaptée ensuite ! Certains parmi vous ont déjà été confrontés à ce genre de problème ? Auriez vous des idées pour se procurer ce genre de goupille ?

Merci par avance de vos retours. Belle fêtes de fin d'année à tous !

Hugo

L'équipage
#safran#sangria#stratification
HugeGoHugeGo
23 déc. 2023
bil56bil56
23 déc. 2023

il faut la sortir du bon côté !

Boatallo:je suis ok·le 04 jan. 21:23
Ajouter un commentairePublier
MALWINEMALWINE
23 déc. 2023

D’accord avec bil56

HugeGoHugeGo
23 déc. 2023

Oui ce doit être mieux en effet mais je n'ai pas réussi à trouver de différence de diamètre entre les deux cotés, impossible pour moi de deviner par quel bout la goupille a été enfoncée et donc par quel bout la sortir ! Des idées pour deviner ?

bil56bil56
23 déc. 2023

prends les dimensions de chaque côté au pied, tu verras la différence ...

Trimaran:A prendre au pied de la lettre ou au pied à coulisse.·le 23 déc. 20:36
Gilles 2 7:Bonjour Hugo,Sur mon Sangria, le petit diametre de la goupille conique est vers l'avant avec la barre droite. Si je ne me trompe, sur ta phot c'est le gros diametre a l'arriere .·le 24 déc. 06:43
HugeGo:Merci Gilles, pas évident à différencier le diamètre des deux côtés malgré mes mesures mais c'est bien cela ;)·le 29 déc. 13:39
Ajouter un commentairePublier
Gilles 2 7Gilles 2 7
24 déc. 2023

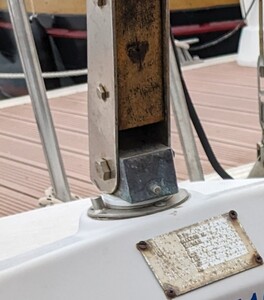

J'ai trouvé une photo de mon carré de barre

HugeGoHugeGo
29 déc. 2023

Bonjour bonjour !
Merci pour vos retours messieurs. Malheureusement malgré ces précieux conseils et munie d'un "chasse-goupille" adapté je suis retourné à mon safran hier et n'ai pas réussi à "dégoupiller" la fameuse... Elle fait de la résistance !
Deux options donc à présent :
- ne pas démonter la safran et tenter les réparations safran fixé (il est évidemment imbibé d'eau et devrais attendre une période sèche au printemps)
- percer la goupille et en retrouver une similaire en magasin d'accastillage (mais ou ???)

A bientôt en 2024 !

GudulusGudulus
29 déc. 2023

Salut Hugo, on aussi du sur notre sangria exploser cette goupille, à mon avis tu vas pas pouvoir l'acheter quelque part, tu vas devoir la faire faire par un tourneur-fraiseur, comme nous.. on a du refaire faire aussi le carré de barre, et les bagues de safran. On a eu vachement de mal aussi à faire sortir l'axe inox du safran de ce carré, il était bien coincé, mais bon ça c'est la prochaine étape!! :)
Il est basé où le bateau?

HugeGo:super, merci pour ces apports, la solution de la pièce faite sur-mesure est rassurante si je n'ai plus le choix que de percer la goupille !·le 02 jan. 12:16
HugeGo:Actuellement au chantier naval à Séné, sinon navire basé en saison favorable dans le Golfe du Morbihan sur une zone de mouillage de l'île d'Arz :)·le 02 jan. 12:18
Ajouter un commentairePublier
Gilles 2 7Gilles 2 7
29 déc. 2023

Pour retirer la goupille, tu pourrais essayer en utilisant un serre joint pour la mettre sous pression. Il faudrait percer le mors fixe (Fleche rouge) a un diametre plus grand que la goupille. La mettre sous pression avec le serre joint et taper sur la vis (Fleche verte). Vu le prix d'un serre joint, ca vaut le coup d'essayer je pense, ca te permettrait de garder la goupille et le carre intacts.

Polmar:Sinon, un arrache-moyeu à la bonne dimension?·le 30 déc. 08:45
HugeGo:Merci pour cette idée que je vais m'empresser de mettre en oeuvre :) Bonne année à vous !·le 02 jan. 12:17
Ajouter un commentairePublier
Elpeyo, le poisson rougeElpeyo, le poisson rouge
02 jan. 202402 jan. 2024

Bonjour, même problème, solutionné en chauffant le carré au camping gaz, puis un fort coup de masse en intercalant un martyr en métal, c'est sorti.
Attention à l'idée de percer : le trou dans la mèche est conique, si on perce il devient droit...
Pierre

[edit]
Le démonter le safran, les trois bagues sont sans doute à remplacer.

HugeGo:Merci Pierre, encore une excellente idée originale (le chauffage !). J'essaierai également :)J'ai en effet une petite appréhension sur le fait de percer la goupille... d’où ma question d'origine !S'agissant des bagues, aucun visuel sur celles-ci pour l'instant. Avez-vous dû vous-même les remplacer ? Et si oui, comment vous en êtes-vous procuré ?Merci encore et par avance,Hugo·le 02 jan. 13:57
Elpeyo, le poisson rouge:@Hugo : pour nous, ce n’est pas un Sangria mais un Folié Douce ( un gros sangria 🙃) du même constructeur, aussi je ne suis pas sûr que ce soit identique. Une bague « nylon » de chaque côté du tube de jaumière, plus une borgne dans la crapaudine au dessous de la mèche. Démontées en les frappant vers l’extérieur du tube, puis portées chez un tourneur pour qu’il en fasse des neuves. Généralement elles sont ovalisées, peut-être faudrait-il donner les côtes au tourneur. ·le 02 jan. 14:16
Ajouter un commentairePublier
GudulusGudulus
02 jan. 2024

Pour les bagues, on a du les refaire aussi, je confirme que c'est la même chose que sur le folie douce, sauf qu'on les a refait faire en POM, qui ne gonfle pas sous l'eau contrairement au nylon
Si tu dois refaire l'étanchéité de ton safran, tu vas aussi pouvoir bien "gratter" entre la mèche de safran et ton safran une fois qu'il sera sorti, et pouvoir vérifier que ta mèche n'est pas corrodée...
