Démontage hélice bec de canard

Bonjour,

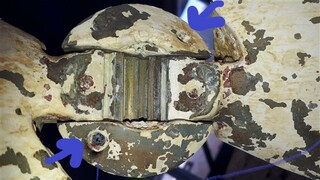

Je vous joins trois photos de mon hélice et un schéma de montage d'une hélice bec de canard de France Hélice.
Mon hélice semble toutefois différente : il n'y a apparemment que deux trous sur le moyeu.
Les deux axes des pales, qu'on voit bien sur les deux dernières photos, ne seraient donc bloqués, chacun, que par une seule vis ?
Quelqu'un peut-il me faire part d'infos/conseils sur le démontage et le remontage de ce type d'hélice ?

Par ailleurs, l'hélice n'est pas complètement bloquée sur l'arbre : elle tourne d'environ 5° (avec son écrou) sur l'arbre. Est-ce un problème ?

Merci d'avance

#demontage#helice

Schéma montage hélice.pdf

API

21 mai 2022

Tous
Non lu

Bonjour, Oui c'est normal il n'y a qu'une seul... jerom-82621 mai 2022

Merci pour ta réponse. A ton avis, faut-il prév... API21 mai 2022

Un bon serrage des vis pointeau suffit. Si les ... Oliver2921 mai 2022

Merci ! API21 mai 2022

jerom-826

21 mai 202221 mai 2022

Bonjour,
Oui c'est normal il n'y a qu'une seule vis par axe.Le bout de la vis venant se loger dans le fond d'une cuvette juste avant l'extrémité de l'axe.

API:Merci pour ta réponse. A ton avis, faut-il prévoir quelque chose pour bloquer la vis, comme du frein filet, ou on serre juste bien ?·le 21 mai 2022 10:07

Ajouter un commentaire

Oliver29

21 mai 202221 mai 2022

Un bon serrage des vis pointeau suffit. Si les vis laissent la place une fois serrées, remplir de trou de silicone. Ça évite que les concrétions s'y installent. A la dépose suivante, il suffit de faire sauter le bouchon de silicone pour y mettre la clé BTR.

Pour l'hélice qui a un débattement sur l'arbre, c'est pas terrible. Soit c'est ta clavette qui est fatiguée ou mal placée soit ce sont les clavetage qui sont différents. Exemple clavetage et clavette de 6mm sur l'arbre et clavetage de 7mm sur l'hélice.

Pour la repose de l'hélice, la monter sur l'arbre sans la clavette et mettre un tour de scotch comme repère, sur l'arbre, à l'arrière de l'hélice. Remettre la clavette (et de la graisse marine sur l'arbre) et poser l'hélice. Elle doit se replacer au niveau du repère de ton scotch. Sinon, déplacer la clavette jusqu'à arriver au repère.

API:Merci !·le 21 mai 2022 12:51
