Déclinaison Magnétique

Bonsoir à tous,
Suite à la mise à jour des déclinaisons magnétiques mondiale en 2015
Sur le site NOAA, je me suis amusé à faire des comparaisons avec mes cartes papier, et je me suis rendu compte que la déclinaison et les coordonnées GPS ne correspondait pas avec mes cartes papier et mes cartes électronique.
Voici le lien de NOAA :www.ngdc.noaa.gov[...]ag-web/

L'équipage
19 jan. 2015
19 jan. 2015
0

Qui a fait des comparaisons ?

19 jan. 201516 juin 2020
0

Je ne comprends pas bien le but de ces comparaisons.
La déclinaison (et la variation) en un point donné varie avec le temps. Les estimations ne peuvent se faire avec précision que sur 5 ans environ. L'organisme américain NGDC publie tous les 5 ans des coefficients nécessaires au calcul de la déclinaison en tout point du monde. Il a publié le 15 décembre 2014 les valeurs couvrant les années 2015 à fin 2019. Les éditeurs de logiciels cartographiques vont incorporer ces nouveaux coefficients dans une prochaine mise à jour. Opencpn l'a fait quelques jours après (je l'ai annoncé sur HeO).
Si on fait des comparaisons avec les valeurs sur les roses des cartes anciennes, il y aura évidemment des différences. Si on utilise un logiciel de carto pas encore mis à jour (il incorpore des coeffs valables entre 2000 et fin 2014), évidemment moins précis à la toute fin de cette période, sans doute aussi. Même chose pour les GPS, surtout les plus anciens (la plupart de permettent pas la mise à jour du logiciel interne).
Pour les curieux, voici le tout petit fichier en .txt contenant ces fameux coefficients...


19 jan. 201516 juin 2020
0

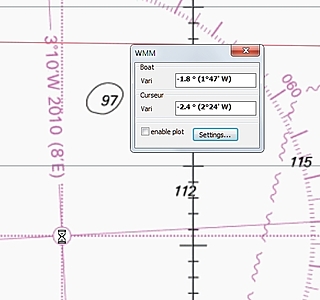

Un exemple à partir d'une carte du SHOM.
La déclinaison en 2010 (on suppose le 1er Janvier ?) est de 3°10' W. La variation (de la déclinaison) est de 8' / an vers l'E.
On est proche du 1er janvier 2015, donc 5 ans après.
La déclinaison prévu est de 3° 10' - (5 x 8') = 2° 30'
Opencpn indique pour ce lieu une déclinaison de 2° 24' (valeur au curseur)
Il n'y a pas de quoi fouetter un chat.
PS 1 si on prenait le milieu de 2010 comme point de départ, on aurait
3°10' - (4,5*8) = 2° 34' au lieu de 2°24'...

PS Les erreurs peuvent être plus importantes dans d'autres coins du globe

19 jan. 2015
0

Je m'explique, j'ai pris les valeurs de la déclinaison
Pour 2010 sur une carte papier mise à jour 2012
J'ai fait les calculs pour 2015 et je trouve une petite différence négligeable avec NOAA.
Par contre lorsque je rentre des coordonnées GPS
Au format D*M.m'sur NOAA
Il y a un décalage avec mes logiciels de carto numérique au même format

19 jan. 201516 juin 2020
0

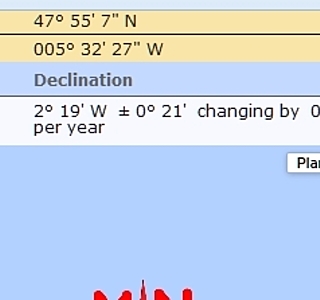

Pour le point que j'ai donné sur la carte du SHOM, le calculateur du NGDC donne 2°19' +ou- 21', fourchette qui contient bien la valeur donnée par OpenCpn 2°24'
On voit d'ailleurs que la fourchette est assez large...
PS bien vérifier les cases Nord/Sud Est/Ouest !

19 jan. 201516 juin 2020
0

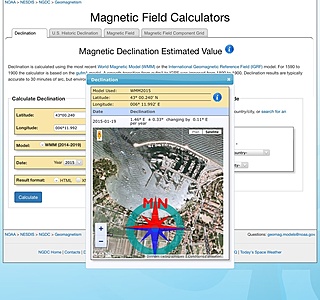

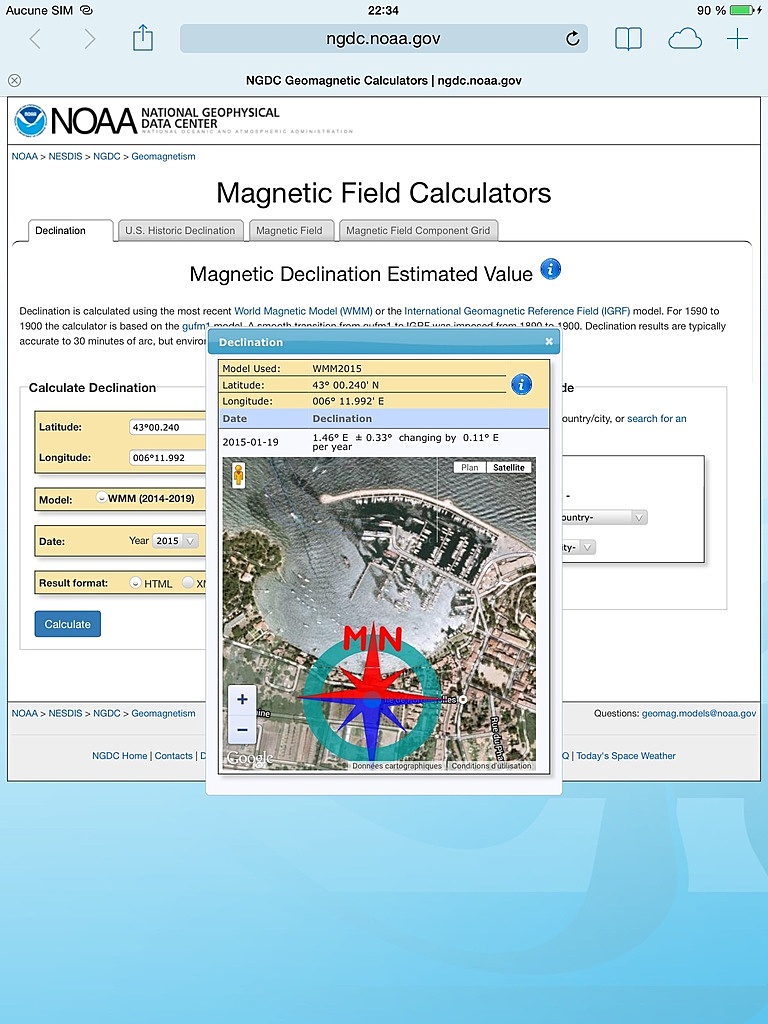

Voici 2 captures d'écran:
1 capture sur TimeZero sur Ipad
1 capture sur NOAA
Au format D°M.m'
Voir le décalage le point est fait sur l'extrémité de la digue de Porquerolles.
43°00.240'N / 006°11.992'E

19 jan. 201516 juin 2020
0

Rien à voir donc avec la déclinaison !!!

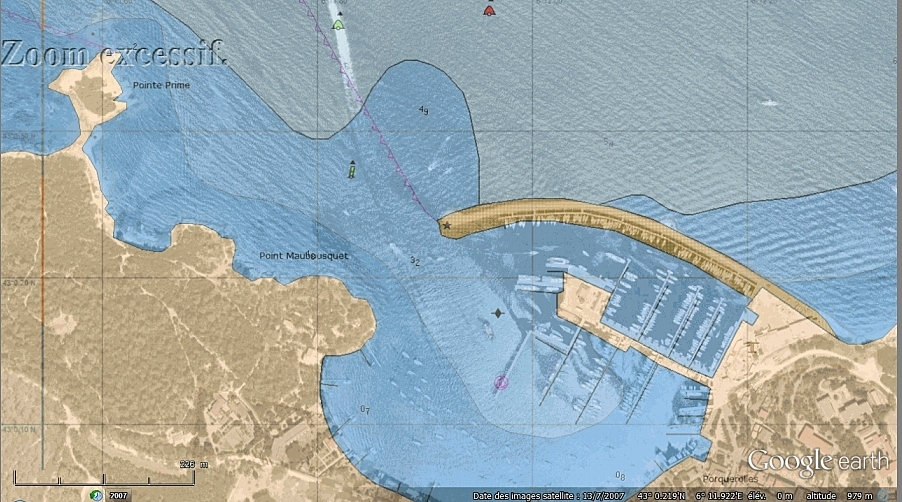

Le feu à l'extrémité de la digue de Porquerole est à 43° 00.236 N et 006° 11.920 E selon Cmap, ce qui correspond à la carte TZ...
La vue aérienne Google correspond bien à la carte CMap, donc TZ
donc c'est l'emploi (fautif) de Google par le NOAA qui est à la base du décalage...Pas grave...

19 jan. 2015
3

Quelque chose m'échappe. Peut être un coup d'Aloys sur mon dernier neurone.
La déclinaison varie annuellement, actuellement 7'E par an en baie de Seine. Lorsqu'elle n'est plus que de 1 ou 2°, c'est pratiquement négligeable lorsqu'on définit le cap compas à suivre car les erreurs du barreur sont largement supérieures à cette incertitude.
Il est important de la connaître pour le cap à suivre, surtout au milieu de l'Atlantique où elle est de l'ordre de 15 ou 18° si ma mémoire est bonne, mais je ne vois pas son influence sur les coordonnées d'un point et son rapport avec le GPS qui indique les coordonnées géographiques d'un point.
Quant à gloser sur la seconde décimale de la déclinaison, c'est à mon avis de la cruauté à l'égard des petites mouches au minimum.

19 jan. 2015
0

Il est pas stupide de vérifier une fois que les outils à notre disposition sont justes. Si leur précision est trop grande pour l'utilisation que nous en faisons, c'est moins grave que l'inverse...

20 jan. 2015
0

Une question, après dodo, tu la trouve où la déclinaison dans openCPN
Merci :reflechi:

20 jan. 201516 juin 2020
0

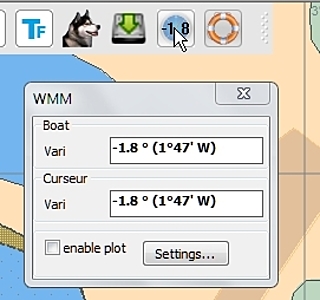

Installer le plugin World Magnetic Model (WMM) ici
opencpn.org[...]plugins

20 jan. 201516 juin 2020
0

@Pythéas,
Yes, sa marche, par contre peut eu me dire ce que signifie COG.

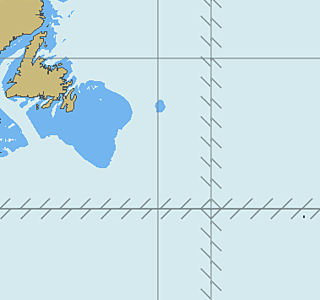

D'autre part j'ai ça qui s'affiche et je ne sais pas comment l'enlever, c'est une sorte de grille, avec des barres plus petites en travers.
Merci prof! :heu:

20 jan. 2015
0

COG = Course On Ground c'est à dire la route fond, plus exactement le cap vrai de la route fond à l'instant t.

20 jan. 2015
0

"une sorte de grille, avec des barres plus petites en travers. "

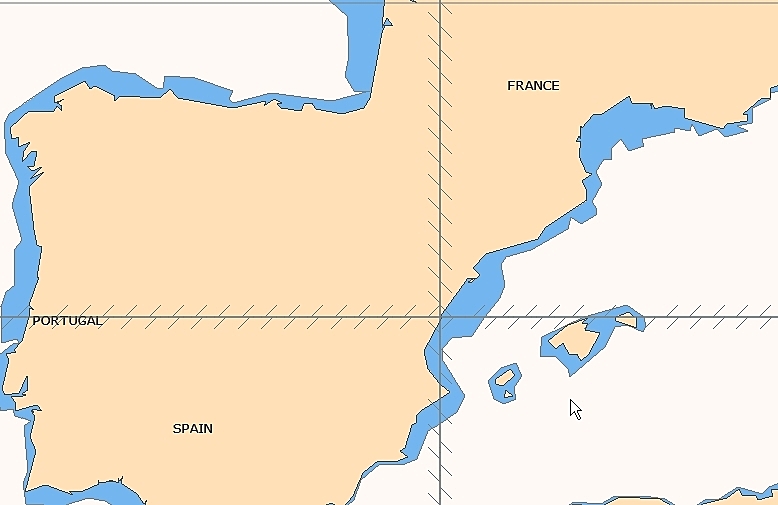

On peut pas, c'est dans les CM93. Elles soulignent des méridiens et des parallèles "importants"...

20 jan. 2015
0

Bien oui cela supprime la limite des cartes rasters à partir desquelles ont été faites ces cartes vectorielles c'est l'effet recherché par Atlante eos, mais si l'on coche "afficher la bordure des cartes" dans affichage, on a toujours la bordure des éventuelles cartes rasters installées.
Je suis peut-être passé à coté mais je ne vois pas quels sont les effets indésirables?
Gégé

20 jan. 2015
0

Si, en fait, on peut, mais je déconseillle car cela a d'autres effets indésirables sur l'affichage des limites des cartes...

20 jan. 201516 juin 2020
0

Non, pas vraiment ça...

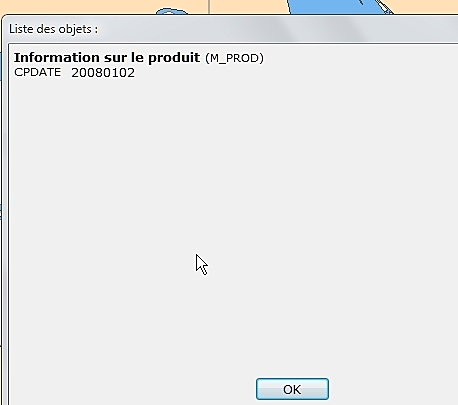

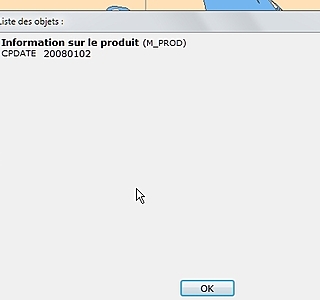

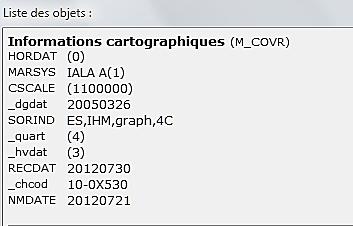

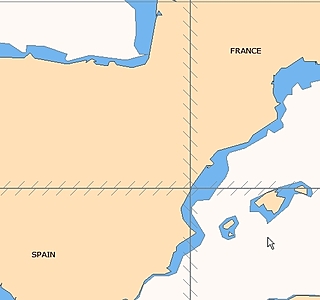

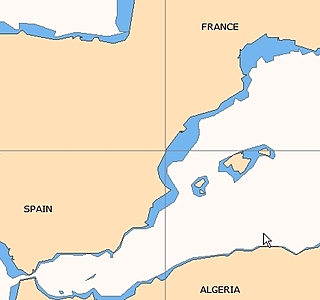

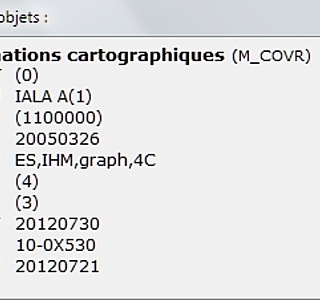

Pour supprimer les traits hachurées, il faut supprimer l'attribut M_COVER des cartes, soit dans opencpn.ini, soit en décochant l'attribut "Coverage" (= informations cartographiques) dans la liste des objets affichables dans Options (boîte à outils) > Cartes/données > cartes vectorielles.
Mais on va perdre d'autres infos que l'affichage de ces traits hachurés...Voir images et l'aide US intégrée (qui n'est pas très claire, je l'avoue...)
Je conseille de s'abstenir...

20 jan. 201520 jan. 2015
1

Heu... c'est over, pas on. Course Over Ground. Mais c'est comme pour la déclinaison: importance négligeable... :litjournal:

20 jan. 2015
0

COG = Course On the Ground= Route fond
SOG = Speed On the Ground = Vitesse fond
Entre ON ou Over mon coeur balance.
Pour supprimer tes petites "barres" dans:
Outils-Cartes données-cartes vectorielles-affichage, il faut décocher:"infos relatives aux objets"
Gégé

20 jan. 2015
0

Merci à tous je m'y colle, Pythéas je serais prudent.
Encore merci :bravo:

20 jan. 2015
0

Gégé, ok impec

20 jan. 201520 jan. 2015
0

Qui connait la fiabilité de l'appli "déclinaison" qui donne la déclinaison du point dont on rentre long lat ou du point géo localisé....
Il y a pas mal de variation en déplaçant le pointage sur le carte..
Thierry
