De Google Earth à OpenCpn...UN FREEWARE

Bon, exit chartaid, sauf si on a les $$$

Mais il existe une alternative gratuite, complexe à installer et un petit peu moins 'jolie' (Il reste le logo Google et le © (mais pas très gênant)
Marche de XP à windows 7
Suivez bien les étapes

1 - créez un répertoire (par exemple) G2EKAP et dedans un autre répertoire (par exemple) KAP

2 - téléchargez GE2KAP (= Google Earth to Kap) ici
www.gdayii.ca[...]dex.php

3 - Dézipper (mot de passe phiggins) dans le dossier G2EKAP et mettez GE2KAP.rex dans le dossier KAP (Le mode d'emploi en anglais est dans README_GE2KAP.txt)

4 - télécharger (Windows) ooRexx4.0.1.i586.exe (32bit) ici (j'ai dit la version 4.0.1, pas la 4.1.0, qui ne marche pas chez moi !!! ouvrez vos yeux)
www.oorexx.org[...]ad.html

5 - Exécutez-le pour installer ooRexx dans votre
dossier programme.

6 - Si vous avez déjà un dossier ImageMagick dans vos programmes, désinstallez le (il y l'exécutable uninstall.exe pour ça dans le dossier)

7 - Allez à www.imagemagick.org[...]oad.php

8 - choisissez dans la petie colonne de gauche en haut (Binary Release) Windows puis télécharger
ImageMagick-6.6.6-7-Q16-windows-dll.exe (par HTTP) et installez le

9 - Dans le dossier ImageMagick qui est maintenant dans votre dossier programme, chercher
convert.exe et faites le glisser dans le dossier KAP

10 - Allez à
sourceforge.net[...]fileset télécharger le dossier
libbsb-0.0.7-win32.zip (978.1 KB)
Dézipper et faites glisser tif2bsb dans le dossier KAP.

11 - je suppose que vous avez déjà Google Earth sur votre ordi (au moins la version 5.1, on en est à la version 6.0.1 en beta, qui fonctionne bien chez moi) sinon dém..dez vous pour la télécharger...

12 - Dans le dossier KAP il doit y avoir GE2KAP.rex, convert.exe et tif2bsb, OK ?

13 - Facultatif : allez boire un whisky et/ou fumer un joint pour avoir suivi jusque là

14 - Lancez Google Earth, choisissez un coin intéressant au bon zoom (attention, tout ce qui est dans la fenêtre sera dans la 'carte' KAP)
Dans 'Affichage / Affichez l'outil de navigation, sélectionner 'jamais' pour cacher cet outil
Dans 'Affichage / barre latérale, faites apparaître la barre latérale verticale et décochez toutes les cases de 'données géographiques' (ça supprime les symboles, photos, noms etc...)

15 - Lancez GE2KAP qui ouvre une fenêtre noire sans intérêt et une petit fenêtre bleue avec du texte

16 - Dans Google Earth, faites Fichier / Enregistrer / Enregistrer l'image... (format .jpg) donner un nom, choisissez le dossier KAP
et 'enregistrer'

17 - Dans la fenêtre de GE2KAP, pressez 'Create KAP'. Vous recupérez un fichier nomquevousavezdonné.KAP

18 - créez un dossier (par exemple GoogleKap) et glissez le .kap crée dedans. Ouvrez OpenCpn, Boîte à outils / cartes et sélectionner ce dossier comme d'hab

19 - C'est tout

Pour faire une deuxième carte, allez en 14...

Exemple

L'équipage
28 déc. 2010
28 déc. 2010
0

Bravo et merci !
... je vais sauter l'étape 13, parce-que, 1) je suis au bureau, 2) il est 7h38 AM.

28 déc. 2010
0

Merci beaucoup, mais Hélas,
ça merde au point N°10, chez moi!

SourceForge .net me signale une erreur et que la page n'existe pas!

La recherche par nom de dossier n'aboutit pas non plus !
Possible de m'envoyer ce petit dossier par mail???

Thierry, sur Troll

28 déc. 2010
0

Désolé inutile!
J'ai réussi à l'avoir en effectuant une recherche par Google:

Du coup, je l'ai obtenu ici:

sourceforge.net[...]libbsb/

;-)

28 déc. 2010
0

Cela m'a fait la même chose
donc il faut copier le nom du fichier chez M. Google et il va t'emmener au bon endroit.

Après ça marche. Je viens de faire une carte .KAP de la marina Port Royale à St--Martin (pas encore testée avec OpenCPN.

Question pour Sailor 54 : quel "zoom il faut choisir : j' l'ai fait au pif, mais bon ????

28 déc. 2010
0

Au pif si tu veux ;-)
Ce que je veux dire, c'est choisir le zoom qui va bien, celui qui donne la zone que tu veux transformer en carte, ni trop petite, ni trop grande.
Tous les degrés de zoom marchent, bien sûr....

28 déc. 2010
0

Attention: un lien incorrect
Etape 10
sourceforge.net[...]fileset

supprimez 'et' à la fin
sourceforge.net[...]b/files

(c'est le mot 'et' que j'ai collé par erreur à l'adresse)

28 déc. 201016 juin 2020
0

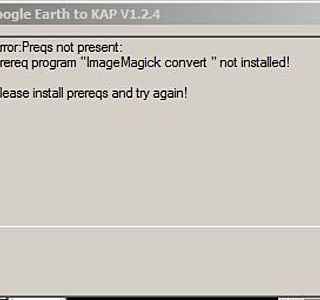

Problème à l'étape 15
Voilà mon message d'erreur en photo jointe. J'ai du faire le con, mais je n'ai pas trouvé où!

28 déc. 2010
0

Il doit manquer
le fichier 'convert.exe' (que tu as dû extraire du dossier 'ImageMagick' et faire glisser) dans le dossier KAP

28 déc. 2010
0

Oui
c'est ce qu je fais !

Je prépare toute ma navigation (je pars à St-Martin du 15 au 30 janvier) et je fais des cartes + générale et d'autres détaillées pour les mouillages éventuels.

C'est génial ! merci.

Et heureusement qu'ils sont tous en vacances, je peux faire cela au bureau !

28 déc. 2010
0

Non il ne manquait pas...
mais il y a du avoir un problème à l'install d'ImageMaick...toujours est-il que j'ai recommencé l'install et ça marche.
Dès que j'ai lancé OPEN CPN je vous montre la "marina" où je me trouve avec mon bateau dedans!
Mille Mercis Sailor! :pouce:

28 déc. 201016 juin 2020
0

Et bien....
CHAPEAU BAS pour ce tuto!

Il est nickel!

28 déc. 2010
0

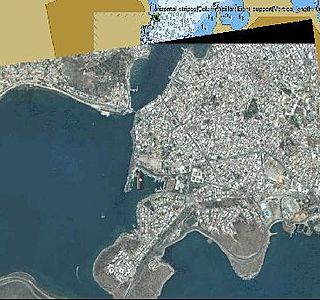

Aîe !
Mon Nord été mal réglé sur Google Earth, d'où les bandes noires! :-D

28 déc. 201016 juin 2020
0

tentative de rajout...

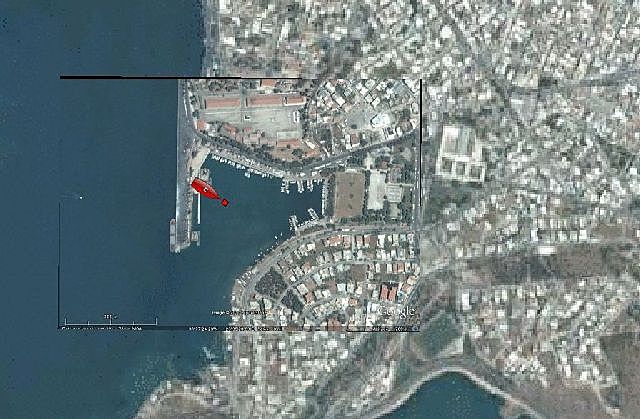

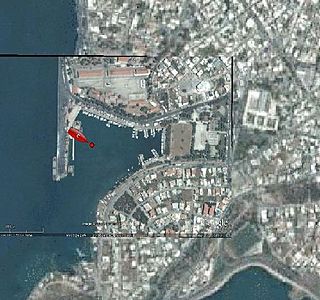

D'une carte de détail de la marina sur ma 1ère carte!

28 déc. 2010
0

C'est pas possible !!!!
J'ai sauté une seule recommandation, en pensant que personne n'afficherait Google Earth pivoté, pas vers le Nord...
Et le deuxième qui essaie le fait...

C'est une loi célèbre, dont j'ai oublié le nom

POUR REDRESSER GOOGLE EARTH VERS LE NORD, TAPER LA LETTRE r
(juste la lettre r minuscule) SUR VOTRE CLAVIER

28 déc. 2010
0

Very cleaver, well done… but…
May be…
after an hard trip (fumez un joint) and an hard "gueule de bois"
May be a good Alka Seltzer… n’est il pas !!!
Bravo… je vais bien finir par y arriver
Michel

28 déc. 2010
0

En cas de problemes
Si vous rencontrez des erreurs, veuillez me faire parvenir le fichier GE2KAP.LOG
mon email est phiggins () gmn-usa.com (remplacer le () par un @)

28 déc. 2010
0

Bonjour Eaque1/phiggins
Si c'est vous le concepteur de l'appli, merci beaucoup pour ce cadeau...:bravo:

28 déc. 2010
0

concernant le zoom adéquat
Il me semble qu'une altitude de 180m est un bon compromis pour des détails de mouillage (on y distingue bien les fonds de sable et les rochers du bord - quand il n'y a pas de risées qui les cachent). Cela donne une carte d'un peu moins d'un MO couvrant une zone de 180m de large sans pixelisation.

28 déc. 2010
0

C'est en place
Ton archive est ajouté avec les autres, j'en ai même profité pour faire une section par zone pour les personnes qui ne voudrait pas recharger les 780 Méga de l'archive à chaque fois.

28 déc. 2010
0

merci père Noël, c'est super
J'ai commencé à créer des kap pour les mouillages autour de Marseille, elles sont sur dl.free.fr[...]ossqPf1
(pas de mot de passe)
Peut-être fulup acceptera-t-il de les intégrer dans les archives de PortAnna?

28 déc. 2010
0

Parfait !
Un grand merci !

C'est un superbe outil pour les futures navs.

A+

J.J.

28 déc. 2010
0

Merci
Parfait!!!!

28 déc. 2010
0

Un grand merci
à sailor54 de nous tirer du pétrin où nous étions englués sans chartmachin. Pas encore fait l'étape 13 (peur du "hang-over") mais ça ne saurait tarder (sans la deuxième partie cependant...).
Pour le reste tout fonctionne à merveille.
François

28 déc. 2010
0

Alerte : Virus.
Bonjour,

J'ai voulu suivre la démarche que Sailor54 nous indique. En voulant installer oorex, mon antivirus m'a arrêté net. Présence d'un trojean.

Cordialement

Gilletarom.

28 déc. 2010
0

Fausse alerte...
Un faux positif...
Mon pauvre Gilletarom, ça n'arrive qu'à toi...
Il suffit de changer d'antivirus...;-)

28 déc. 2010
0

Trojean : Plus de précision
Evidemment, je n'avais voulu en faire qu'à ma tête. J'avais chargé l'installateur de la version 4.1. Et la, stop trojean.

Je viens de charger la version 4.01 de oorex et la pas de problème de trojean. En tout cas, mon antivirus n'a pas réagi.

Cordialemen,t

Gilletarom.

28 déc. 2010
0

Bien sûr...
Difficile de PROUVER que quelque chose n'existe pas.
je n'affirme rien. Tout le monde est libre d'exécuter ou non ce fichier. Mon antivirus ne signale rien... je viens de le repasser...
Merci de l'info, tout le monde peut prendre ses responsabilités maintenant...

Il est rare (!!!) que les logiciels libres sur SourceForge soient vérolés...La communauté des développeurs s'en apercevrait instantanément...
Se souvenir que les antivirus travaillent sur des indices (heuristiques) et non la preuve. Ils détectent souvent ces faux positifs pour justifier le prix que les usagers ont payé... les vrais virus dangereux ne sont presque jamais détectés par les antivirus classiques, libres ou payants...
Les pros le savent, le disent, mais personne n'écoute. De toute façon, il n'y a pas grand chose à faire. Il y en a souvent un sur ce forum...Il interviendra peut-être...

28 déc. 2010
0

Bravo...
Mais on peut gagner du temps en lisant le fil en entier... voir le post 'Attention: un lien incorrect' sur ce fil ;-)

C'est là qu'on regrette de ne pas pouvoir MODIFIER un post après envoi sur H&O...

28 déc. 201016 juin 2020
0

Qualité du géoréférencement
Bonjour,

Donc, cé parti. Premier essai. Port des bas sablons à St Malo.

Mais le résultat n'est pas tout à fait satisfaisant.

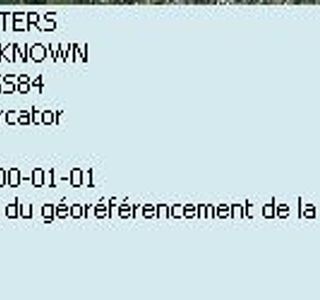

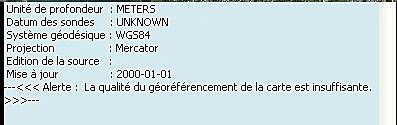

Voici ce qu'affiche l'info sur la carte obtenue en passant la souris sur la barre de cartes.

28 déc. 2010
0

cas 2
hgsdfcgduhf

28 déc. 201016 juin 2020
0

Nombre de point PLY
Pourtant, dans l'exemple de l'essai bas-Sablons, il semble qu'il y ait eu 4 points PLY.

Voir fichiers joints

28 déc. 201016 juin 2020
0

Le même endroit par copie d'écarn de goole maps
Regarder la direction des écluses.

29 déc. 201016 juin 2020
0

Nord vers le haut 2
Et la copie d'écran qui va avec

29 déc. 2010
0

nord vers le haut
dans GE, pour ne pas avoir à réaligner et garder le nord toujours vers le haut :

menu Outils / Options -&gt onglet Navigation
cocher "Ne pas incliner automatiquement pendant le zoom"

++

28 déc. 2010
0

Hijacker.gen ou Hijacker.gen2
Désolé mais ce n'est pas sérieux de parler de faux positif sans le prouver.

Pour ce qui me concerne, je n'utilise pas un antivirus gratuit et en principe il est à jour.

A chacun de prendre ses décisions sur ce sujet.

Gilletarom.

28 déc. 2010
0

sourceforge.net[...]fileset
Ah oui, ça cé ben vrai ça !

Ceci dit j'ai avancé et j'en suis à aller chercher ceci :

sourceforge.net[...]fileset

et maintenant sourceforge me dit :Error 404.

Donc, il a fallu que je je trouve cette librairie.
Il semble que ce lien soit le bon :

sourceforge.net[...]libbsb/

28 déc. 2010
0

n'en faire ka ma tèt...
I am very têtu ...

28 déc. 201016 juin 2020
0

Erreur : 0,41 NMi
Hum, cela fait un peu beaucoup

et regarder la direction du sas des écluses dans chaque cas :

28 déc. 201016 juin 2020
0

cas 2
jcjsdfcs

28 déc. 201016 juin 2020
0

Nombre de points PLY
Le reste du fichier

29 déc. 201016 juin 2020
0

Nord vers le haut
Vous aurez compris que je n'avais pas orienté le nord vers le haut

Celle ci est bien meilleure même avec google earth

29 déc. 2010
0

Nord vers le haut ------&gt Attention
Bonjour,

J'ai donc essayé le truc de Marga et j'ai coché la case qu'il indique.

Puis j'ai eu la curiosité de faire "r" quand même. Et la carte a tourné. Pas beaucoup mais elle tourne.

Et vu quelques essais réalisés, il me semble que la méthode "r" soit meilleure pour avoir le n ord vers le haut.

Si quelqu'un pouvait confirmer ou pas ...

28 déc. 2010
0

alors là, chapeau bas !
Ce sera absolument génial quand on aura la même carte en transparence pour nous permettre de retrouver les indications des cartes.....
Merci Pére Noël! :-) :-) :-) :-) :-D

29 déc. 2010
0

Les cartes
de Saint-Martin, Saint-Barth, Névis et Saint-Kits sont là :

dl.free.fr[...]file.pl

Pas de mot de passe.

PS. : Il y en a bcp de façon à pouvoir zoomer.

29 déc. 2010
0

Ajoute sur Portanna.org
Ta contrib est intégré sur l'archive globale et part zone.
Home page: www.portanna.org[...]opencpn
Ta zone: www.portanna.org[...]Kit.zip

29 déc. 201016 juin 2020
0

Très interressant...mais pour quel objetif ?
Ce fil est interressant et les contributions pertinente.
Toutefois, et faisant montre du Candisme, je voudrais savoir quel est l'interet d'associer des images de google à Open ou autre soft !

En effet, il y a un certain interêt à consulter Google pour éventuelement avoir des informations complémentaires, mais à contrario et les images jointes le montre, souvent les images de Google sont plus anciennes que les cartographies numérique.

Pour exemple : L'agrandissement du port de Valence en Espagne apparaissent sur les cartes Cmap mais pas sur Google dont les vues remontent à 2007, alors ques les carte Cmap elles, ont été rectifiées en 2009

29 déc. 201016 juin 2020
0

vue de google
voir la comparaison des deux vues

29 déc. 2010
0

ce que tu dis...
est juste pour le lieu en question....et faux pour d'autres lieu, pour lesquels Google earth aura des infos plus récentes.

Il suffit de faire son propre tri! ;-)

29 déc. 201016 juin 2020
0

Maintenant la copie d’écran d’une CM 93
Aucun port, et pourtant la carte est récente, c’est une 2008/2009.
Il y a une vingtaine de ports comme çà, totalement ignorées en Mer de Marmara. Voir lr lien suivant :

file:///C:/Documents%20and%20Settings/michel%20perruchot/Mes%20documents/Mes%20sites%20Web/oturq/2009/Marmara/fannexes/fcartesgoogleearth/googlesportsmarmara.htm

Cordialement
Michel

06 mar. 2011
0

Interets des photos en superpositions des cartes avec Open Cpn
Bonjour Yoruk
malgres ton speudo tu es bien connu de Toutes!!!!
Je trouve un double interets a ce procedé,d abord cela me permet de préparer mes croisieres et surtout de visualiser les fonds,il n y a pas de gene a superposer une carte ,meme ancienne aux photos satellites et pour ceux que ca derangent il y a une solution infaible le plomb de sonde

29 déc. 201016 juin 2020
0

De l’intérêt des extractions Google et des MAJ
Ci-joint la copie d’écran d’un port de la mer de Marmara, au N.E de la presqu’île de Kapidag

29 déc. 2010
0

ca ira mieux avec le bon lien
www.eauxturquoises.fr[...]ara.htm

10 mar. 2011
0

attention quand meme
les photos satellites sont parfois prises a marée haute. Exemple: ile d'Yeu. On vois pas tous les cailloux comme sur une carte marine.

29 déc. 2010
0

Pour les Antilles
...M. le sceptique, l'intérêt est de voir les coraux, et la position de bateau par rapport à eux. Sur une période de 10 ans, ces dangers ne vont guère bouger.

D'autre part, je ne comprends pourquoi, à propos de n'importe quel sujet, il y a toujours des rabats-joie pour dire : "c'est nul", "ça ne sert à rien", "de mon temps on savait naviguer sans", etc., etc. ça devient vraiment pénible !

Si un sujet ou un logiciel n'intéresse pas, on passe son chemin et voilà le tout.

29 déc. 201016 juin 2020
0

bonjour et bonne année à tous,
étape 15, çà butte.

une étoile pour flipper56 mais je ne sais pas ou la trouver et une autre à sailor.. pour tout le mal qu'il se donne.

29 déc. 2010
0

ouf! voilà, c'est fait
me fallait déjà autoriser le téléchargement.
bip! et la carte est faites.
merci sailor54, je retourne à mes vernis.

29 déc. 201016 juin 2020
0

Tu cliques sur
voter à droite et en bas du message pour donner une étoile, une fenêtre s'ouvre, tu coches et fermer.

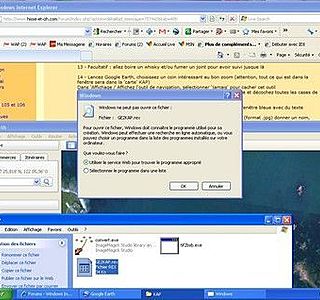

D'après ce que je peux lire (pour prendre une vue partielle de l'écran téléchargez par exemple Gadwin PrintScreen version gratuite (pas la Pro) www.gadwin.com[...]dex.htm )
Windows ne reconnaît pas le programme GE2KAP.rex
Il faut commencer par retrouver puis supprimer le programme ooRexx (normalement dans le dossier Programmes), avec uninstall.exe qui est dans le dossier (double cliquer dessus pour le lancer), puis recommencer l'étape 4 (bien prendre la version Windows 32 bits de la version 4.0.1)

29 déc. 2010
0

Du calme, Flipper56
Ces remarques n'étaient pas bien méchantes... Ca met un peu d'animation, et cela permet à certains d'éviter le recours à un psy qui augmenterait le déficit de la sécu...Intervenir sur H&O permet de se sentir exister. J'en suis la preuve vivante...
(le modérateur peut supprimer ce post qui ne mérite pas de passer à la POSTERITE ;-)

29 déc. 2010
0

GOOGLE EARTH
1/
Créer un répertoire?ensuite un autre?
déja perdu,je fais comment?
Cordialement Arnaud

29 déc. 2010
0

à mon tour de tenter d'aider
arnaudp, garde hisse et ho en toile de fond
fait un dossier, nomme le puis, fais en un autre dans ce dernier et nomme le aussi(de mémoire, KAP) ensuite, repasser sur le forum(toujours actif)et suivre pas à pas les téléchargements à faire sans se tromper de version(s).
y a plus k

29 déc. 201016 juin 2020
0

Je fais l'hypothèse que tu sais créer
un nouveau répertoire
Sinon sur ton bureau (= la vue qui s'ouvre quand tu allumes ton ordinateur), clic droit souris &gt nouveau &gt dossier
Donne lui le nom G2EKAP
Ouvre ce dossier, et recommence la manip, la souris posée à l'intérieur du dossier. Cela va créer un seecond dossier à l'intérieur, à nommer KAP...

(personne ne rigole, j'ai gagné ma vie en faisant cela avec certaines très jolies étudiantes (souvent blondes) toute ma vie antérieure. Et en plus il fallait sourire...)

30 déc. 2010
0

le 6 juin
j'était là, le point bleu clickable, j'ai marqué ce point et je l'ai envoyé sur mon facebook il est en mémoire je ne sais ou dans un serveur...c'est beau non? :-|

30 déc. 2010
0

c'est compliqué
mon gps fait ça très bien directement sur google

maps.google.com[...]/

30 déc. 2010
0

Très très intéressant
Peux-tu nous donner plus de détails: matériel, programme, liaison avec l'ordinateur...
Est-ce que tu peux décharger ces waypoints au retour d'une croisière ou faut-il le faire immédiatement avec une connexion réseau ?

30 déc. 2010
0

Oui, Sailor
... j'avoue m'être un peu "fâché" ! mais c'est vrai que lorsque quelqu'un fait GRATUTEMENT un travail pour une communauté, je trouve fort de café que ce travail soit décrié.
Je n'aurais pas du, mea culpla, mea maxima culpa.

Pour ceux qui suivent ce site, ils remarqueront que c'est la 1ère fois que je me laisse aller ... ce qui n'excuse rien.

30 déc. 201016 juin 2020
0

Je comprends
très bien que certains soient sceptiques sur l'intérêt d'une telle technique.
Tout dépend de la façon de naviguer ou de la zone de navigation.
Les vues Google Earth ne sont pratiquement utiles que
(1) si l'on aime découvrir des mouillages 'sauvages' car elles donnent souvent des indications sur la nature des fonds, ou
(2) lorsqu'on navigue dans des pays où les cartes sont peu détaillées, mal géoréférencées ou anciennes.

Pour ma part, par exemple, je vais peut-être tenter cet été le mouillage à l'E de l'île Tomé (Perros-Guirec) car GE montre une tache de sable au milieu des fonds plus rocheux

30 déc. 2010
0

Je pense également que cela peut servir lors des mouillages
Les taches de sable, mais également les rochers qui remontent sur les bords quand ils sont plus précis que sur la carte, pour soupçonner si ce n'est prévoir, le débattement ou l'approche pour embosser. Ceci bien entendu quand la définition est bonne, comme je l'ai constatée dans les calanques de Cassis et l'Ile du Frioul où un zoom à 180m d'altitude reste défini, ce qui n'est pas le cas en Corse, où il faut se contenter de 800m souvent. Et également, quand les détails ne sont pas voilés par des risées.
J'en ai fait une centaine en 4 heures, en prenant le temps d'étudier les fonds pour les prochaines nav, avec l'Imray à côté. Je ne trouve pas cela compliqué ni fastidieux.
Au-moins autant que le résultat et l'utilisation in situ prévue, l'exercice est un bon guide de préparation.
Permet également de visualiser les sentiers en prévision de débarquement en annexe.
Et encore d'annoter la GE avant de créer la carte (comme Sailor54 avec son "mouillage").
Ce qui me fait penser que l'utilisation des archives chez fulup sera plus une confrontation de démarches qu'une mutualisation de documents. Mais utile tout de même.
Merci encore pour le tuyau et l'accompagnement.

30 déc. 2010
0

C'est un très bon point
d'avoir pu récupérer cette fonction; impec ...... sauf que sur la méthode précédente, apparaissaient le nom des routes principales et je n'ai pas trouvé le moyen de la faire avec cette nouvelle méthode. :-(

30 déc. 201016 juin 2020
0

Comme ça?
dans GE, fait apparaître le panneau vertical à gauche et coche dans 'Lieux géographiques' routes, lieux (cherche un peu dans les cases ce qui te convient)
L'image est bien un extrait d'une carte KAP avec le nom des rues etc...

30 déc. 2010
0

C'est compliqué votre truc
Pour moi c'est cliclac merci kodak et hop c'est en mémoire.
Bon je ne vous montrerez pas car réduire l'image à 50 K ché pa faire
Mais bon j'ai le port de St malot comme le copain plus un petit mouillage en mer de chine ou là je suis sur de ne pas être en réseau...

30 déc. 2010
0

Merci MB
Bon, c'est pour iPhone / iPad... je me disais aussi ...

30 déc. 2010
0

Bin oui
Merci. Comme on disait de retirer la barre latérale, je n'y ai plus pensé ;-)

30 déc. 201016 juin 2020
0

Plus clair
comme ça

30 déc. 2010
0

J'oubliais
Le logiciel c'est motion X.

gps.motionx.com[...]s/sail/

30 déc. 2010
0

oui et le prix
c'est 2,39 euros

30 déc. 2010
0

Je voulais éviter
les questions du type "Y a plein de textes, symboles, photos... inutiles sur ma carte. Comment les enlever?..."
On ne gagne pas à tous les coups...

30 déc. 2010
0

enorme merci
C'est extra... j'essaie ça dès que possible mais je suis d'ors et déjà convaincu que c'est un vrai plus sur certaines zones de mouillage à venir.

Merci beaucoup pour tout le boulot

30 déc. 2010
0

un grand merci et une question
et je suis convaincu de l'utilité pour les mouillages.

Cependant, les .kap qui avaient été faits avec chartaid n'avaient pas besoin du fichier CHARTCAL.DIR, les données de calibration devaient être incluses dans les .kap ?

Jean

30 déc. 2010
0

Exact
Le fichier CHARTCAL.DIR n'est pas utile pour OpenCpn. Inutile de le mettre dans le fichier des cartes à ouvrir par OpenCpn. Les infos nécessaires sont DANS la carte .kap.

(Chartaid créait certainement Chartcal de manière interne, mais sans en faire un fichier externe).
Après avoir fait une carte avec GE2KAP, on peut jeter les fichiers .bmp, .jpg, et .hdr(et même GE2KAP.log, et CHARTCAL.DIR, ces deux derniers seront recréés automatiquement à la prochaine utilisation. Le .log est utile au créateur du logiciel en cas d'erreur pour connaître la cause de l'erreur. Si on demande de recréer deux fois la même carte, le logiciel réutilise Chartcal pour les paramètres, évite seulement un peu de travail. Il conserve la liste et les paramètres de toutes les cartes faites. sans intérêt pratique pour nous)

10 jan. 201116 juin 2020
0

grand merci pour le soft et le tuto
parce qu'il faut bien raler ;-)
Le seul truc qui m'embete c'est que cela marche uniquement pour windows !
mais bon ! c'est pas grave, j'ai démarré une machine virtuelle ...

Quand à l'utilité d'avoir des photos des zones de nav, pour moi elle est indéniable et meme avec des images google mal nettoyée comme c'est le cas pour la nouvelle caledonie.

Dans la copie d'écran jointe on voit sur la carte CM93 (v2) un gros banc tout vert alors que la zone est navigable env 5 à 7 m de fond avec quelques patates à + ou - 3 m..
Bref cela permet de s'approcher + prés, prendre un mouillage + sur et de se baigner plus mouillé !!!

je suis entrain de faire des kap du coin, si il y en à qui sont interressés

voila !!
bonne année a tous
bernard ;-)

10 jan. 2011
0

Je en suis pas d'accord !! Cette procédure est mensongère !!!!
L'étape 13 n'est pas faluc.. faclut.. falcuta.. et puis m... optionnelle !

Moi, ça n'a fonctionné qu'au 3eme Whisky !

En plus, je suis sur que ça marche aussi avec du Rhum ! Tiens, je vais vérifier, ça....

Merci pour ce beau boulot communautaire !!!!

Amitiés,

Gio

16 fév. 2011
0

Bravo !
et merci, sailor54 ; ça c'est du taf !
Bravo aussi pour cet esprit communautaire.

Bien cordialement
Gérard

18 fév. 2011
0

J'y arrive pas !
Mais ne vous fatiguez pas à répondre, je vais essayer encore. Ce message n'a pour objet que de faire remonter le fil dans la fenêtre (je n'ai pas envie, en plus, d'être obligée de faire une recherche).
Pas douée, mais têtue, pas de panique.

19 fév. 2011
0

Pour pas que ça s'en aille
avant que j'y sois arrivée

19 fév. 2011
0

Ah, oui, tiens, je n'y pensais pas.
Bécassine, va ! (moi, pas toi)
Merci !

19 fév. 2011
0

Hélène
Si ce fil (ou un autre) t'intéresse, mets le dans tes "bookmarks" : la manoeuvre est assez simple : quand tu as cliqué sur forum et que tu as la liste des fils, tu cliques sur le fil que tu veux "sauvegarder". En bas du message de tête de fil, tu as 4 onglets : répondre-voter-alerter-suivre. Tu cliques sur "suivre", ce qui ouvre un petit écran indiquant que "le sujet a été ajouté à ton bookmark".
Pour aller rechercher ce fil, quand tu as cliqué sur Forum, tu cliques sur "Bookmark" dans le bandeau du dessus et tu as la liste des fils sauvegardés.

20 fév. 2011
0

Ca y est, ça marche !
Encore des pb de taille de photo, mais je suppose que j'y arriverai.
C'est assez génial.
Merci au développeur et à celui qui nous fait partager !

27 fév. 2011
0

super, mais comment afficher les cartes .KAP ?
Bonjour et grand merci pour cet outil
J'ai créé plusieurs fichiers .KAP, et sélectionné leur répertoire avec la boîte à outils d'OpenCPN (que je découvre).
Il me reste un pb : je ne trouve pas comment afficher les cartes de ce répertoire, pas d'icone pour ça, et rien trouvé dans le tuto à ce sujet.

27 fév. 2011
0

affichage ...
si tu as exporté tes cartes dans le répertoire d'OpenCpn,
il faut forcer la reconstruction de la base de données ...

27 fév. 2011
0

affichage cartes suite
Merci pour ta réponse, j'ai déja fait ça aussi
Je ne vois toujours pas comment visualiser la liste des cartes, quel icone, ou quelle action souris.
Ne faut-il pas placer les fichiers cartes dans un sous répertoire du programme OpenCPN ?

27 fév. 2011
0

rangement cartes ...
dans le dossier "opencpn", j'ai un sous-dossier "cortes BSB-KAP" où tout est rangé

ensuite par la "boite à outils" Open, sélectionner ce répertoire, "ajouter à la sélection"
puis forcer la reconstruction"

ça DOIT marcher !! ;-)

27 fév. 201116 juin 2020
0

j'ai un problème
bravo Sailor54, et merci de nous avoir trouvé un remplaçant à ChartAid.
J'ai un bug pour ma part, ci joint le problème qui apparait à la toute fin du processus.
J'ai bien un fichier .KAP qui se fabrique, mais il fait 0 ko.
Une idée ?? (xp pro sp3, google earth 5.2)
merci !

27 fév. 2011
0

Tu utilises
la version V2.0.7 de GE2KAP, la seule dispo aujourd'hui...
Efface la nom du fichier dans l'overlay (mon tuto ne concerne pas cette fonction, qui est encore ne cours de dév en Beta)
et recommence.
(désolé, je vais disparaître pour 15 jours)

28 fév. 2011
0

super !
merci je n'avais pas essayé ça.
Impec, je vais pouvoir me coucher tard cette semaine.

28 fév. 2011
0

affichage des cartes
merci bil56, je visualise bien mes cartesi

01 mar. 2011
0

Trop facile!
Open Cpn : j'ai connecté un GPS 60 Garmin de rando, par cable USB.
Aussitôt, open cpn m'a affiché "GARMIN" dans la liste des ports GPS, et le bateau est apparu au milieu de la carte.
On est toujours bluffé quand une connexion fonctionne du premier coup!

01 mar. 2011
0

Bonjour, sur le tutoriel TutOpenCPN
Il y a aussi ceci
www.eauxturquoises.fr[...]els.htm

02 mar. 2011
0

GE2KAP bêta version 3.4.2
Bonjour,

Après une longue réflexion, et pour avoir suivi, discrètement, mais suivi attentivement l'évolution du logiciel GE2KAP, et fait de nombreux essais, je pense qu'avec la version 4.0.1 de ooRexx, il est possible de faire tourner, sans problème, la version bêta 3.4.2 de GE2KAP [b]sous windows XP.[/b]

Pour les autres versions de windows (Vista et 7), il faut sans doute utiliser la version 4.1.0 de ooRexx. Mais, dans ce cas, je vous recommande de lire attentivement le lien donné ci dessus par Yoruk avant de vous lancer.

Cette version 3.4.2 de GE2KAP n'a plus grand chose à voir avec l'ancienne version 2.0.7, en ce sens qu'elle est beaucoup plus automatisée. Si l'installation reste aussi longue, l'utilisation de GE2KAP 3.4.2 est infiniment plus facile maintenant.

Cordialement à tous.

Gilletarom

07 mar. 2011
0

Les délices de l'informatiques
Bonjour,

Suite à un problème informatique, la page 317_1 du tutoriel, parlant de l'installation des logiciels, pour faire fonctionner GE2KAP en version bêta, était tronquée depuis vendredi 4 au soir.

Cette page était donc incompréhensible.

Elle a pu être remise en état dimanche soir.

Nous nous excusons auprès de ceux qui ont visité cette page entre deux.

Cordialement

Gilletarom.

07 mar. 2011
0

faire une grande carte
Merci beaucoup pour le tutorial, tout marche impec chez moi.
Par contre je me demandais si il était possible de rassembler plusieurs capture d'écran de Google earth, afin de faire un fichier .KAP qui englobe une surface plus importantes avec un bon niveau de détails.
Si quelqu'un a une idée, ou un bon logiciel pour rassembler des fichiers images ?

08 mar. 2011
0

Capture des fichiers GRB météo en HF avec Open Cpn
Complements d informations pour afficher les fichiers metéo Grib en HF

Note de l auteur de cet article,l auteur s adresse a des naviguants qui ne veulent pas vivre la météo en temps réel,regle d or ; ne pas quitter un abri lorsqu un avis de force 7 et plus est annoncé
Avant de vous lancez tete baissée je vous invite a faire un petit effort de lecture

Commencez par lire les tutorats et articles de:

www.eauxturquoises.fr[...]/ ... completé par Michel tutorat en Francais

[www.portanna.org[...]/.. .] nombreuses info de Fulu avec des explications sur les branchements

(le reseau du capitaine) indicatif VE2BMWW Tutorat de Airmail ecrit en francais par nos cousins canadiens voir paragraphe Winlink

Reglementatation

Valable pour les bateaux de plaisance naviguant sous pavillon Européen y compris la Turquie ,ces pays ont signé la convention CEPN et sont membre de IUT
La licence de Station de navire est a obtenir pour la France aupres de ANFR elle est attaché au bateau et elle est gratuite,ne pas oublier de demander votre numéro MMSI
Le certificat restreint de radiotelephoniste ,renseignements aupres de ANFR,il est nominatif et un membre de l équipage doit en etre titulaire
Les certificats d opératéur RA sont nominatif ,renseignements aupres de ANFR,vous devez etre a jour de la taxe annuelle,ces certificats sont réservés aux RA qui emettent en MM(maritime mobile)avec un plan de bandes particulier
L usage d une VHF portable d une puissance de plus de 1w est interdite a terre
Le canal 16 est réservé exclusivement au canal d appel vous devez etre en veille permanante sur le 16
Le canal 70 est réservé au mode numérique de détresse ,il est interdit d usage
Votre installation doit etre en conformitée avec la réglementation ,voir ANFR
Pour Sail Mail vous devez acquitter une cotisation annuelle voir(Sail Mail)
voilà pour l essentiel

Mon équipement Radio et logiciel
rrr

UUUU Une antenne dipole accordée sur le 20 m,fabrication maison
Un E/R HF radioamatteur avec boite d accord incorporée
Un PC dur avec XP pack2obligatoire pour la derniere version de OPEN CPN
Un modeme (TNC)
Une plaque de masse,mon bateau est en fibre de verre
Le logiciel Airmail version complete ,gratuit
La derniere version de Open Cpn,gratuit
Cette configuration fonctionne parfaitement depuis quatre ans

Enfin passons a l action

Apres avoir installée AirMail et Open Cpn et assimillé le fonctionnement vous pouvez commencer
Dans Open Cpn ouvrir l icône Grib en faisant:boite a outil puis Grib valider les cases et refermez Open Cpn
Dans Air mail ouvrir avec l icône Open Grib Request Window la carte Tree puis confirmer la zone de navigation comme indiquer dans le tutora du cousin candien
Envoyer puis attendez quelques minutes,en réception dans le dossier Inbox vous obtiendrez le fichier Grib correspodant a la zone de votre choix,dans le bas de ce fichier ce trouve une icone,clic droit sur l icone puis clic gauche sur Save AS,,,Attention le piege ce trouve a cette endroit

Ouvrir Open Cpn,clic sur l icône Grib,la fenetre ecran de contrôle est ouverte,clic sur le fichier Grib enregistré et le tour est joué,vous obtiendrez en superposition de votre carte la météo

Bon vent de La Marie Pierre-O mail: F8bod@winlink.org

10 mar. 2011
0

un petit probleme
bonsoir
d' abord merci pour ce tutoriel
je rencontre un probleme
voici le message d' erreur en fin de manip

Error: Unable to add overlay file

C:\Documents and Settings\garayt\Mes documents\mescartesgoogle\local\BAIE2.jpg

Error: Can't find waypoint file for:
C:\Documents and Settings\garayt\Mes documents\mescartesgoogle\local\BAIE2.jpg
You must have a waypoint file containing the lat/lon for
the upper left and lower right of the image.
The name of the waypoint file must be:
BAIE2.GPX/SRW/KML/G7T or TXT
Please try again

qu'en pensez vous
merci

10 mar. 2011
0

Le fichier gpx
- doit porter le même nom que le fichier jpg donc ici BAIE2.gpx
- doit contenir deux waypointl'un correspondant au point situé en haut à gauche de l'image jpg, l'autre en bas à droite de cette même image jpg et le point du haut à gauche doit être le premier des deux.
- doit être situé dans le même répertoire que le fichier jpg.

Cordialement

Gilletarom

10 mar. 2011
0

3.4.2 partiellement ..
La version 342 de GE2KAP a été partiellement traduite. Les messages n'apparaissent en Français que lorsque tout va bien. Si un problème se produit, les messages d'alerte sont encore en Anglais.

Mais n'oubliez pas qu'il s'agit encore d'une version bêta. Ceci explique cela.

Les prochaines versions bêta seront encore en Anglais jusqu'à ce qu'une nouvelle étape bien stabilisée soit atteinte. Alors, la traduction sera reprise.

Actuellement l'auteur du logiciel est en mer.

10 mar. 2011
0

BAIE2.jpg et BAIE2.gpx
sont deux fichiers qui doivent être fabriqué en même temps.

Le truc, c'est de placer d'abord les deux waypoint puis de faire une copie d'écran allant de l'un des Wp à l'autre.

Et, dans le gestionnaire de WP d'OpenCPN, le premier WP de la liste doit être celui du haut à gauche.

24 juin 201224 juin 2012
0

Bonjour, je viens d'installer GE2Kap et tout le reste,tout semble ok avec opencpn 3.0 .par contre les cartes générées .kap, soit ne sont pas prises en compte, (barre des cartes multiples en bas de l'écran opencpn). j'ai les Cm93 en plus des kap.Si elle sont seules déclarées, l'écran reste noir . Qu'en est-il? Les kap sont bien dans le bon dossier et donc si je me localise à un endroit ou une kap existe elle n'aparrait pas.
Merci d'avance

24 juin 2012
0

Je suppose que ces nouvelles cartes sont dans un dossier... Pointer vers ce DOSSIER (pas vers une carte !!!!) dans l'onglet Cartes de la Boîte à outils, 'ajouter le répertoire sélectionné', cocher les deux cases de contrôle au bas de cette page, faire OK.
Si cela ne marche pas, mets une de ces cartes ici en pièce jointe pour vérification...

24 juin 2012
0

bonjour,
j'ai eu aussi des cartes noires, mais en décochant OPENGL dans la boite à outils c'est redevenu OK. sur mini PC avec windows 7 starter
cdt

24 juin 2012
0

J'ai tout repris à zéro. Fichiers déclarés correctement. J'obtiens sur la région d'essai par exemple (Le Légué) des carrés rouge sans image GE bien que celui-ci soit déclaré dans "compléments" (j'ai un petit écran GE qui suit la carte d'opencpn. De plus deux fichiers de cartes déclarés cm93 et sailor54 mais dans le bas de l'écran je n'ai dans la barre qu'un trait donc sans aucune possibilité de changer de cartes......J'ai fait l'essai avec les pilot charts méme chose. Je n'ai qu'une seule barre jaune. C'était ok avec 2.6 sans génération de GE.....

24 juin 2012
0

Nouvel essai.C'est ok, pourquoi? franchement j'en sais rien..............Seul probléme qui subsiste: des plantages d'opencpn en cours de zoom (barre ou molette de la souris) et aussi au démarrage souvent plusieurs fois de suite.

Votre réponse

Merci de contribuer aux réponses sur HISSE ET OH !

Merci de vérifier de bien répondre au sujet. Fournisser des détails sur votre réponse et partager votre expérience et vos recherches !

Mais éviter de …

  • Demander de l'aide ou de répondre à une autre question (utiliser les commentaires dans ce cas).
  • Porter un jugement et manquer de respect dans votre réponse.
  • Pour plus d'information, consulter la FAQ et la Charte de HISSE ET OH !

Déposer un fichier ici ou Cliquer pour envoyer

juste après l'orage dans le petit port irlandais

Après la pluie...

  • 4.5 (99)

juste après l'orage dans le petit port irlandais

mars 2021
