Danfoss Connaissez-vous cette sortie carte électronique ?

Bonjour à tous,

J'ai acheté un groupe Danfoss DB35 , en le branchant en direct sur les 2 sorties thermostat C - T, il marche.

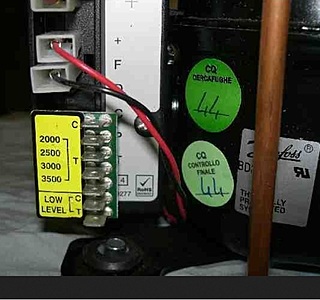

Mais voilà en plus il y a une carte électronique qui vient s'enficher sur les sorties C P T. Cette carte additionnelle est équipée de 7 broches !!!.

Savez-vous sur lesquelles dois-je connecter mon thermostat ?

(je mets 2 photos)

L'équipage
20 fév. 2018
20 fév. 2018
0

Thermostat (fig. 1)
Le thermostat (7) est monté entre les bornes C et T.
En l’absence de résistance dans le circuit de commande, et lorsque le thermostat est enclenché, le compresseur avec une unité électronique standard 101N0210 ou 101N0220 tournera à une vitesse constante de 2.000 tr/min.
Quand le thermostat est raccordé directement à la borne C, l’unité électronique 101N0300 ajustera la vitesse de rotation en fonction de
la demande de froid souhaitée.
Il est possible de faire tourner le compresseur à d’autres vitesses constantes, comprises entre 2.000 et 3.500 tr/min, en montant
une résistance (8) sur le circuit de commande, cette résistance permettant d'ajuster l'intensité (mA).
Les valeurs des résistances correspondant aux différentes vitesses de rotation du moteur sont indiquées en fig. 5.

files.danfoss.com[...]504.pdf

21 fév. 2018
0

Bonjour bil56,

Ok, maintenant je saisie le sens des inscriptions :20 25 30 33 .

Je te remercie.

21 fév. 201816 juin 2020
0

Salut,
Je ne pense pas que le capuchon a 8 bornes soit celui de la platine à 7 bornes...
Cette platine à 7 bornes serait plutôt celle d'un BD2, ou d'un BD2,5
Ci joint une photo de AICA d'une platine à 7 bornes dans :
www.hisse-et-oh.org[...]igoboat
Aprés, je ne suis pas expert en réfrigération!
Mamita
