Cyrix CT 120 ou 230 ?

Bonjour,
J'ai une question toute simple, mais c'est pour me rassurer...
De quoi dépend le choix d'un Cyrix CT 120 ou 230 ? De la puissance de l'alternateur ( + ou - 120Ah) ou du parc de batteries.

Je souhaite installer un Cyrix CT 120 pour coupler une batterie moteur (70Ah) a un parc de 2 batteries servitudes 2x100Ah soit 200Ah... L'alternateur fournit 35Ah.

Je souhaite câbler le poussoir Start assist, qui couplerait les 3 batteries pendant 30s soit 270Ah (max).

Est-ce que le Cyrix CT120 est suffisant ?

Merci d'avance,

L'équipage
03 août 2020
03 août 202003 août 2020
1

Salut,
Le cyrix ne verra passer à ses bornes que la puissance de charge...
Par exemple, si tu as un alternateur de 35A, un chargeur de batterie(220v)
de 20A, panneaux solaires de 30A
Le cyrix 120 Ct suffira amplement et le fusible de 120A maxi devra être calibré (ici) par un fusible de 40A
(puisque alternateur de 35A).
Les câbles alimentant le cyrix devront avoir (ici) une section de 10mm2.
L'installation du start-assist avec un bouton poussoir et un fusible de 0,1A donnera une impulsion au cyrix qui se fermera automatiquement pendant 30", couplant ainsi les 2 parcs (batterie moteur et batteries servitudes); au bout de ces 30", le cyrix se ré-ouvrira séparant ainsi à nouveau les 2 parcs.
Mamita


03 août 2020
0

J'ai la même config (2x100 service +74 moteur, alternateur 55a, panneau solaire 100w).
J'ai choisi le 230 bien que surdimensionné pour sa led de contrôle d'état que n'a pas le 120.


04 août 2020
0

Merci pour vos réponses,

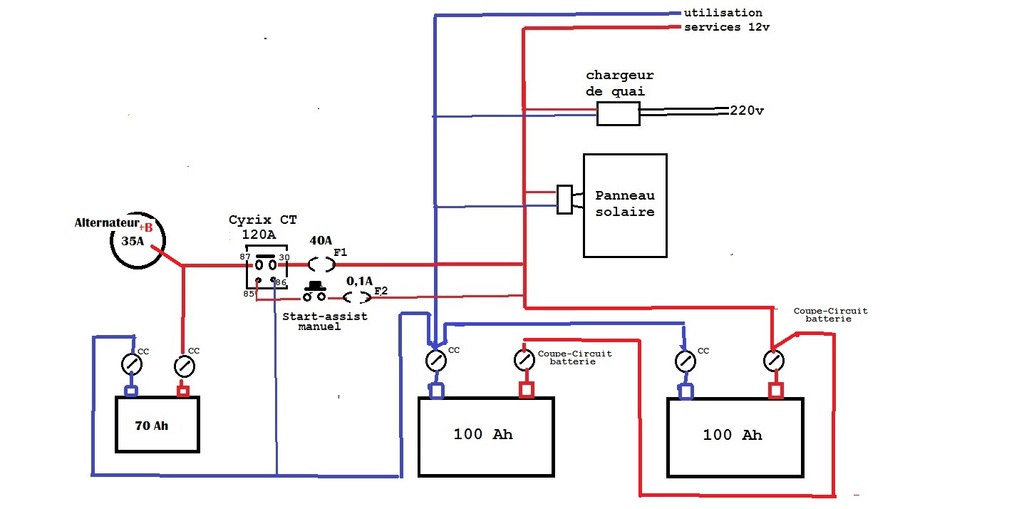

Merci Mamita pour le schéma.
Il ne me reste plus qu'à réunir le matériel.
