cuve à eaux noires sur océanis 331

Bsr à tous
Quelqu'un a t installé une cuve à aux noires sur un océanis 331. Problèmes rencontrés, retour d'expérience........
Merci pour vos réponses

L'équipage
17 mar. 2013
18 mar. 201316 juin 2020
0

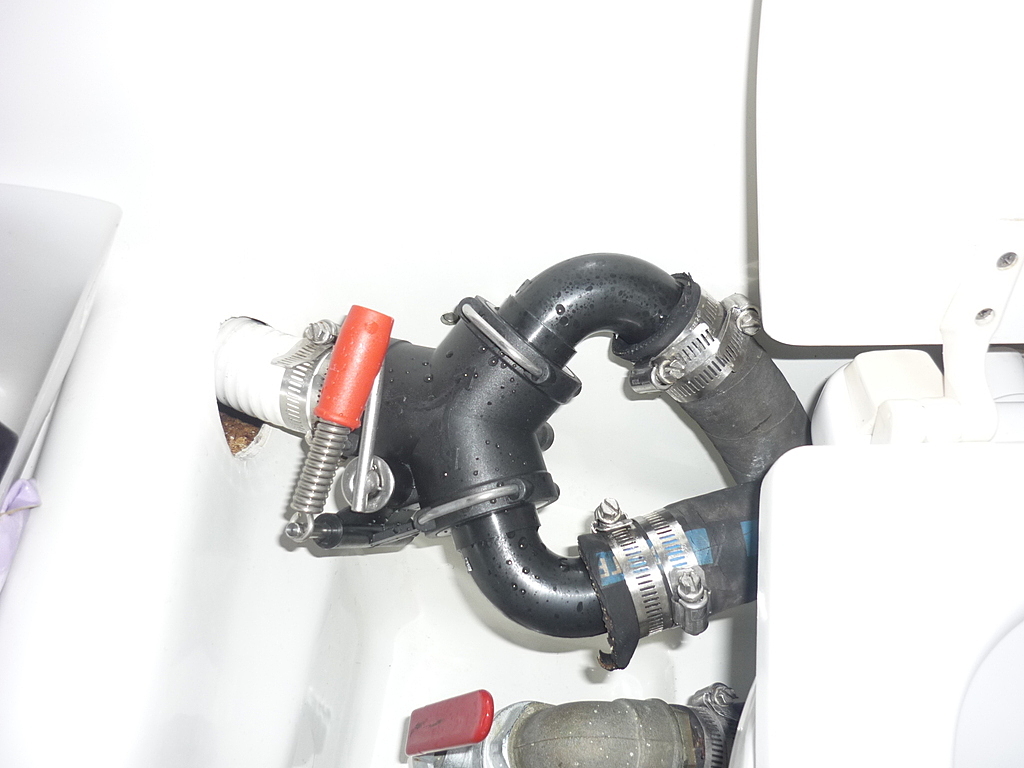

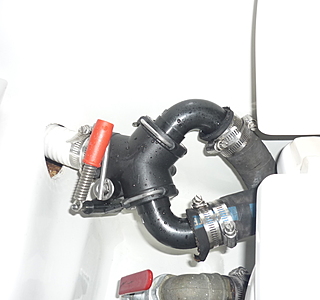

Je ne l'ai pas installé, car d'origine sur mon F310. Mais ca à l'air plutot assez simple à mettre en oeuvre. La cuve est dans le coffre de cockpit, donc de l'autre côté de la cloison des toilettes. Un valve en Y est ajoutée à la sortie des toilettes, un côté va directement sur le passe-coque, l'autre branché de l'autre côté de la cloison, sur la cuve eau noire. De la cuve, il y a le gros tuyau pour la vidange qui est connecté au bouchon sur le pont, puis il y a aussi un tuyau avec robinet qui est connecté sur une sortie sur le côté du bateau et qui sert d'event.

18 mar. 2013
0

oceanis 331 ou pas je ne crois pas qu'il y ait de probleme en plus ou en moins: il faut une cuve a la taille de l'emplacement qu'on lui a trouvé, une pompe de maceration, un systeme de robinetterie ( la il y a plusieurs solutions) et des tuayu pour racorder le tout...
Veux tu des shémas possibles?

18 mar. 2013
0

Merci à tous les deux pour vos réponses.
D'origine sur le 331 il existe une cuve par gravitation avec un cache dans le cabinet de toilettes derrière le WC.
Pompe de macération ? Je ne connais pas. Ce qui m'intéresse c'est de savoir si les gens qui en sont équipés ont des soucis, d'évacuation notamment et quelle est la taille des vannes et des tyaux faut il mettre pour éviter d'en avoir.
Faut il mettre un broyeur........
Motutunga si tu avais un scéma ce serait bien utile

18 mar. 2013
0

pompe de mlaceration = pour l'evacation de la merde depuis la cuve, ca tient lieu de broyeur mais seulement pour l'evacuation...si on evacue a la mer au arge, sinon c'est le pompage dans les ports equipé seulement.
Les tuyau chiotte vers cuve sont du diametre de la sortie chiotte ( ca doit etre du 60, .
Pour la sortie pompe de maceration ca depend de la pompe ( sans doute dans les 40)
l'evacuation par les service portuaires , je sais pas , j'en ai pas..

je te fais le shema qui est a mon bord... des que possible

18 mar. 201316 juin 2020
0

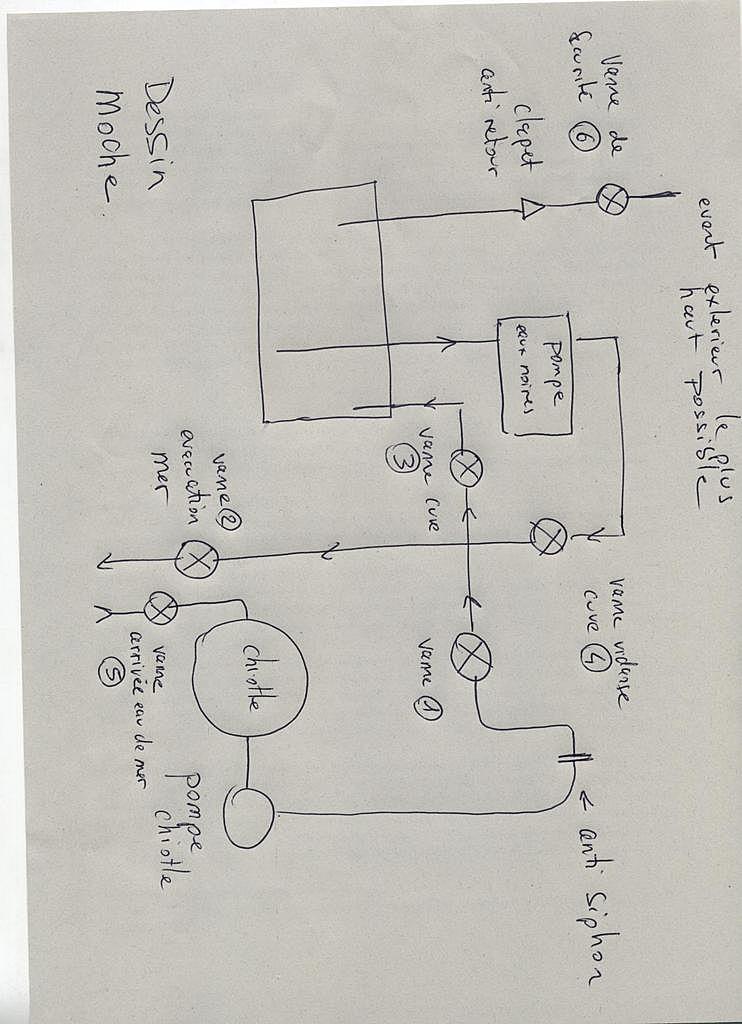

le shema est moche , mon montage ne comporte pas d'evacuation par aspiration , il faut le rajouter si tu en veut une.
les vannes sont des vannes de piscine ou des vannes en rilsan qualité marine
tu peux sans doute trouvé d'autre shema, mais j'ai fait celui la car rien de ce que j'ai vu ne me convenais

position: chier a la mer: 1 ouvert, 5 ouvert; 2 ouvert;3 ferme; 4 fermé
position chier dans la cuve: 1 ouvert; 5 ouvert ; 2 fermé ; 3 ouvert ; 4 fermé
position: evacuation cuve au large: 1 fermé, 5 on s'en fout;2 ouvert; 3 fermé ; 4 ouvert

la vanne 6 reste toujours ouverte sauf si le bateau gite tellement que l'eau risque de rentrer dans la cuve par la: sans doute peut on mettre un clapet anti retour a la place mais je trouve un vanne plus sur ( ou alors on met les deux)

18 mar. 2013
0

putaing cong les fote d'ortografe

18 mar. 2013
0

Pas grave pour les fautes. En tous cas merci pour le croquis.

18 mar. 201318 mar. 2013
0

Ja' installé une cuve eaux noires dans mon Océanis 331 il y a 3 ans.

On a commandé la cuve et la cache chez Bénéteau. La cache doit être découpée pour passer (même cache pour plusieurs modèles, dont le 393), mais dans l'ensemble ça a pas mal été. Je ne me rappelle plus le prix, mais c'était du genre €700 pour la cuve et le cache.

On voulait économiser des € en ne pas commandant le kit de tuyauterie. C'était une erreur. On on perdu beaucoup de temps et d'argent à vouloir raccorder des pièces qui n'étaient pas prévues pour.

Aussi, c'est une erreur de penser que ça se vide par gravitation. :non: :non: :non: :non:

On s'est fait emmerder (littéralement) :jelaferme: plusieurs fois jusqu'à ce qu'on mettre une pompe électrique Jabsco d'évacuation.

Maintenant tout est niquel. :pouce:

Je dois avoir des photos avant, pendant et après, si ça t'intéresse.

18 mar. 2013
0

Merci Dulcinea, il est évident que des clichés m'intéressent.
j'ai téléphoné chez un agent beneteau qui m'a dit qu'il n'existait pas de kit complet.......J'ai été surpris de sa réponse. Mais je suivrais tes conseils; sans la pompe d'évacuation, ça se bouchait ?
Encore merci pour les futures photos.

18 mar. 2013
0

Montage d'un reservoir en gravitaire, une pompe élec à la place de la manuelle, et le tour est joué !!
voir le sujet :litjournal: :litjournal: :litjournal:

19 mar. 2013
0

Dommage le lien n'existe plus. merci quand même

19 mar. 201319 mar. 2013
0

Il semble encore exister :

www.hisse-et-oh.com[...]-noires

Je vais essayer de mettre 2-3 clichés aujourd'hui quand j'aurai un moment.

19 mar. 201316 juin 2020
0

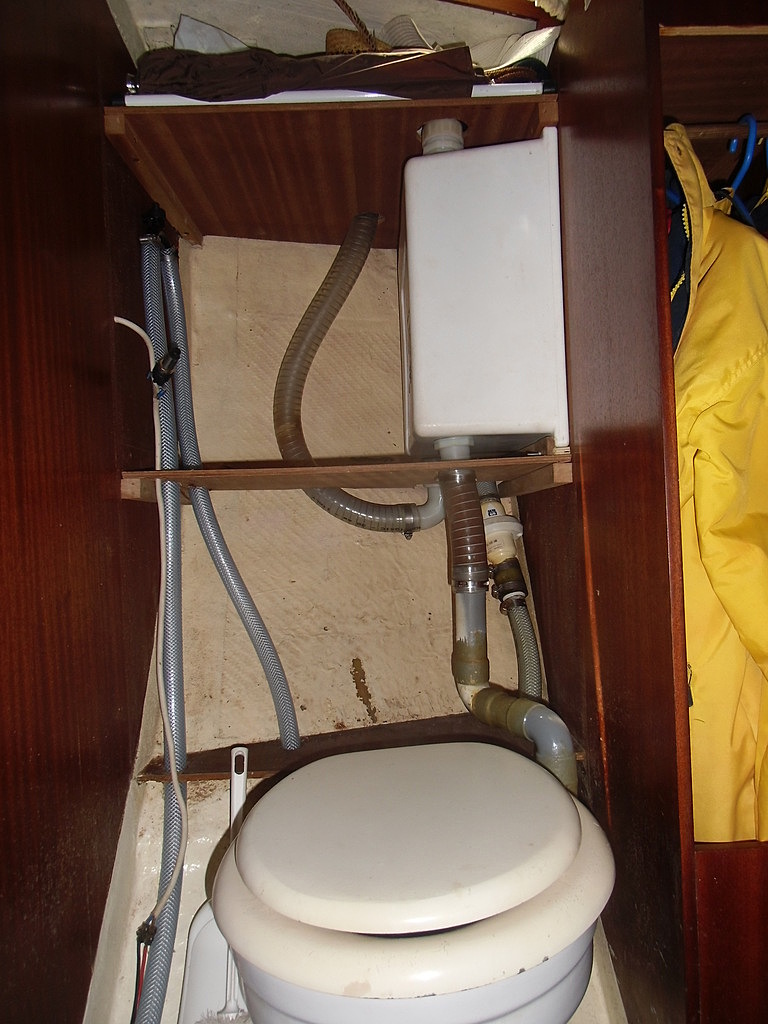

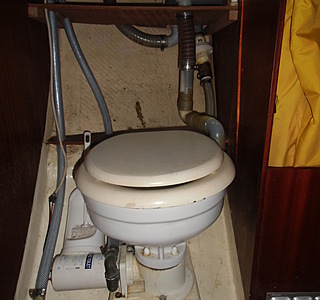

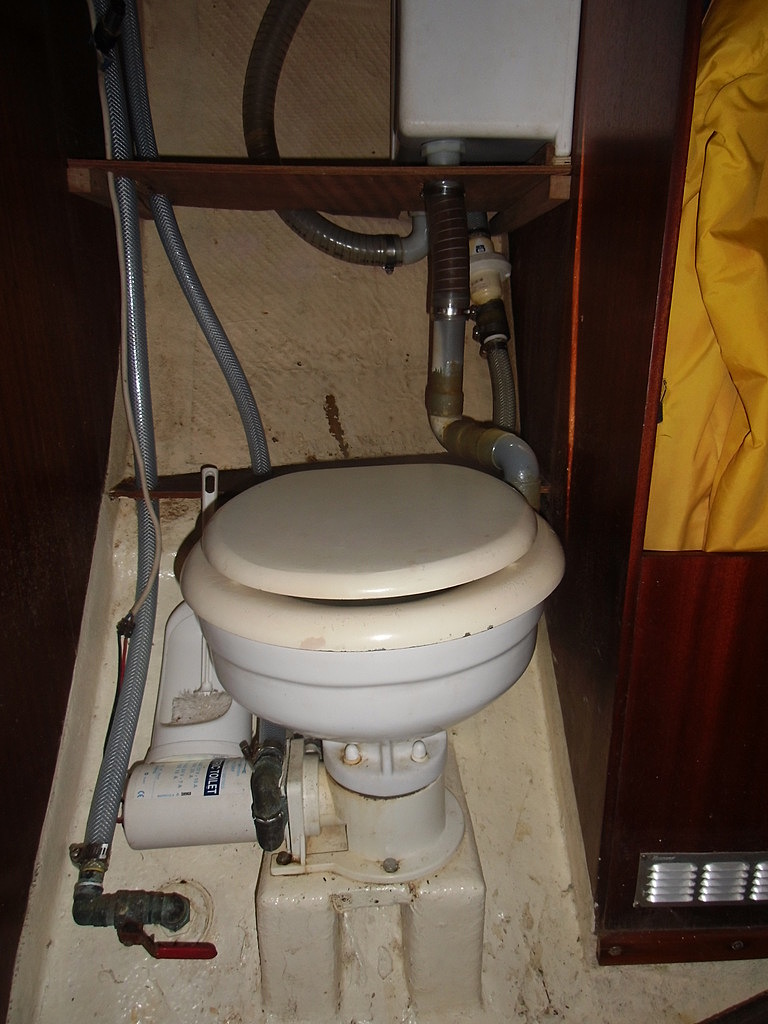

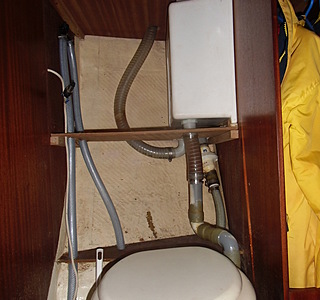

Les photos du WC équipé d'une pompe électrique sous la cuvette.

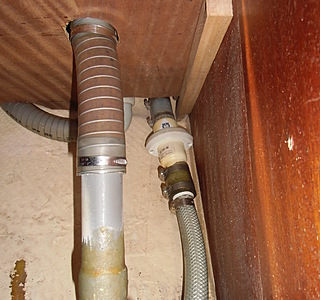

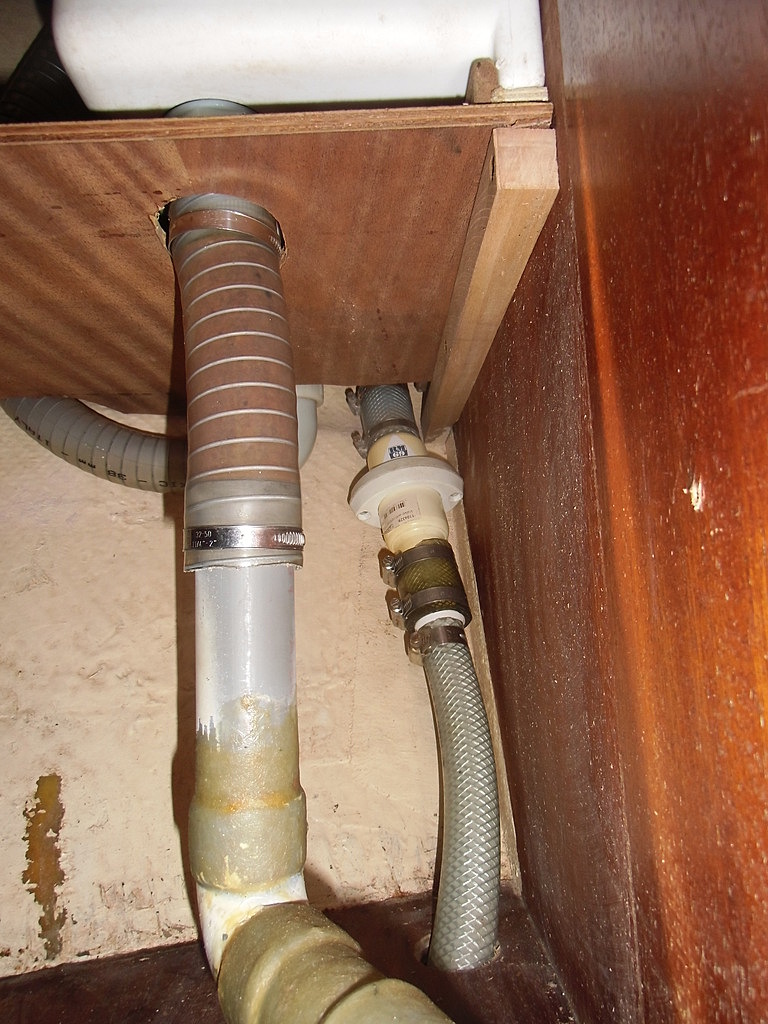

Pour notre installation les deux tuyaux qui partent du bas du réservoir, une évacuation vers la mer, le deuxième relie le nable de vidange pour le port diamètre en 40, le tuyau à droite dans l'angle est celui qui part de la pompe broyeuse du wc qui est équipé d'un clapet anti retour via la partie haute du réservoir diamètre 40. Le tuyau à gauche du wc est l'alimentation en eau de mer diamètre 19 équipé d'une mise à l'air libre, sur les photos on ne voit pas l'event de la mise à l'air libre (reniflar).

19 mar. 201316 juin 2020
0

Voici 3 photos pas très détaillées... Mais on y voit l'emplacement avant, le réservoir et le cache.

19 mar. 2013
0

Merci Dulcinea pour les photos. J'ai pu ouvrir le lien sur les cuves, hier il voulait pas (les secrets de l'informatique.....)
J'ai demandé un devis chez Beneteau pour les acessoires complets pour l'installation. Je vais étudier tout ça tranquillement.... Merci à tous pour vos réponses

19 mar. 2013
0

Dulcinea, juste une dernière question comment fais tu tenir la cuve contre la cloison ? J'aperçois des sangles et des pontés, la cloison n'est pas trés épaisse, les vis ne s'arrachent pas ?

19 mar. 2013
0

C'est une très bonne question...

On a fait traverser les boulons plutôt que simplement planter des visses. Je ne sais pas ce que ça donnerait dans une mer courte de 5-6 mètres... On pourrait certainement faire mieux que ce qu'on a fait.

20 mar. 2013
0

Bjr à tous

J'ai eu un devis par un agent bénéteau :

réserve eaux noires: 218€ ht

cache: 131€ ht

supports: 3.8€ ht x 4

frais de port: 24.5€ ht

délai: 5 semaines

il faut rajouter à cela toute la plomberie et les tuyaux.

Je crois que la cuve qui est prévue fait dans les 80 l.
Donc trés lourd, je me demande si une de 30 ou 40 l ne serait pas suffisant avec un poids de moitié.
Dulcinéa, où as tu placé ta pompe ?

20 mar. 2013
0

Personnellement je trouve que 80l va très bien. Si on reste 3-4 jours au mouillage dans une zone où on veut vraiment "profiter" du réservoir, 80l n'est pas un luxe.

On a fixé la pompe verticalement sous l'évier, contre le parois proche du WC.

On a mis ça :

www.kent-marine.com[...]2v.html

20 mar. 201320 mar. 2013
0

On avait également essayé le kit de conversion du WC Jabsco en WC électrique. Ca faisait tellement de bruit que l'on l'a démonté très rapidement. Ca devait s'entendre à 100 mètres de rond :tesur:
