Cristec CPS2 pète les plombs

Bonjour
Quand je branche mon Cristec CPS2 12V 40A , les plombs de la maison disjonctent. Le christec fait un bruit de pétard mouillé flambé.
Pourtant je ne vois rien de spécial.
Avez vous ine idée de la panne ?

L'équipage
01 mai 2018
01 mai 2018

Salut,

Est ce que tu à câblé des batteries sur les sorties du chargeur ?

01 mai 2018

Non je n’ai rien cablé en sortie

01 mai 2018

C'est OEM ce cordon douteux ?

01 mai 2018

Je pense qu’il faut éviter de ne rien mettre en sortie avant de remettre sous tension le chargeur...

concernant ta panne si tu essai chez toi et que le générale de la maison saute alors pas bon signe...
probablement un défaut sur un composant du chargeur.

Si tu touche en électricité / electronique je peux essayer de te trouver les schémas, mais si tu veut mon avis je pense que tu as plus vite fait de le remplacer :S

04 mai 2018

En électricité je touche, avec un tournevis et une pince isolés.
En électronique, je nique tout ce que je touche.

01 mai 2018

Visiblement les filtres d'entrée ont chauffé. Il doit donc y avoir un court circuit juste après et peut être en amont ensuite.
Le dépannage d'un convertisseur est souvent difficile, surtout sans schéma. Dans tous les cas il y a risque d'électrocution branché sur le secteur. Soyez extrêmement prudent.
Le principe est simple: on redresse le secteur, on charge des condensateurs, on découpe le continu obtenu pour le transformé en alternatif que l'on va abaissé et retransformé en continu, le tout sous contrôle d'un circuit ad hoc.
Tous les composants vieillissent, condensateurs en premier.

01 mai 201816 juin 2020

Re salut Jeromef3
Bjr à tous,

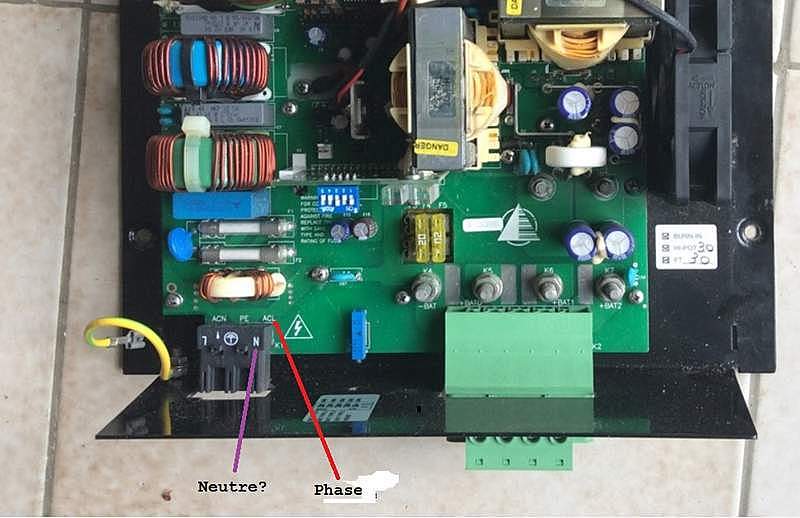

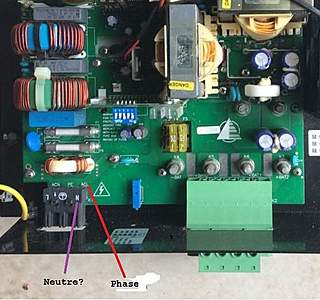

Sur la photo de la plaque de circuits imprimés de ton chargeur , il y a le branchement 220V qui m'interpelle:
Sur la plaque: (fleche rouge)il y a a droite(ACL) la phase, au milieu la terre (CE), et a gauche le neutre (ACN)
Or sur ton connecteur , c'est l'inverse (Fleche mauve)! ACL à gauche, CE au milieu , et ACN à droite
Si tu as suivi l'indication du connecteur , tu as ton branchement 220v qui est inversé dans ta prise....
Mamita

01 mai 2018

Mamita j’ai cablé le cable d’alim tel que la fiche m’indiquait, sans regarder dans le boitier. cad terre au milieu.
Le général a sauté et le disjoncteur bipolaire de la ligne concernée aussi.
Je vais dans l’heure vérifier ce cable aux 2 bouts.
Merci

01 mai 2018

Je pense que c'est peu probable que se soit le câble, je ne crois pas non plus a l'inversion de phase d'usine...

n'oublie pas de débrancher le câble avant le coup de coupante ;)

01 mai 2018

Tu peux contacter Cristec (France) ils sont habituellement assez réactifs et plutôt avenants.

02 mai 2018

Chez nous la phase et neutre ne sont pas détrompé, dans la prise ou les appareils
Il doit y avoir en entrée di secteur des protections de surtension, et les composants du filtre EMI, un défaut entre phase et neutre est possible
Après il y a le pont redresseur et les capas de filtrage
En deconnectant les composants 1 a 1 on peut arriver a determiner lequel est hs, il faut qques compétences qd même et débrancher le secteur avant de toucher au circuit
Si ça ne vint pas de la faut rentrer de le découpage, c'est une autre histoire...
JL.C

03 mai 2018

Bsr Jeromef3,
Alors, tu t’éclaires à la bougie ?Oou la lumière est revenue dans ton logis ?
Mamita

04 mai 2018

Mamita, j’ai un autre chargeur. Je compte voir s’il est possible d’enlever la carte pour voir des traces d’arc.
Les 2 fusibles de la carte sont intacts. C’est remis à plus tard.
Bonne journée !
