Créer de nouveaux "objets" dans Open CPN

Bonjour à tous
Existe t-il dans Open CPN la possibilité de "créer" des "objets permanents" sur la cartographie? exemple, lors de la traversée du golfe de Gascogne je peux être amené à couper ou longer de très, trop près le rail des cargos. Il serait intéressant de pouvoir relier par une droite permanente la matérialisation des rails montants et descendants entre leur position Ouest Bretagne et le Cap Finistère, comme je le faisais auparavant sur la carte papier avec 2 traits de crayon? Autre exemple, les futures éoliennes de St-Nazaire avec le secteur interdit à la navigation qui pourrait être matérialisé par un cercle sur la carte autour du point origine, il me semble 1 mille de rayon? Beaucoup d'autres "objets" utiles pourraient être insérés ainsi. Je ne sais pas si cette possibilité existe mais je n'ai pas trouvé dans les différents menus..... Merci aux experts d'Open CPN.

L'équipage
26 mar. 2021
26 mar. 202126 mar. 2021
0

Bonsoir,
J'utilise pour l'instant un ensemble de waypoints pour définir mes zones d'exclusion.
Pour l'instant la zone future des éoliennes sur le banc de Guérande c'est un lieu de promenade pour moi, idem pour la seule éolienne flottante Française dans la zone d'essais...
Maintenant un mauvais oiseau FUROR G(UARD) MMSI 370856000 a commencé ses tours de gardes alors qu'il ne s'y passe rien . Mais ils ne m'ont pas encore demandé d'aller voir ailleurs.


26 mar. 202126 mar. 2021
0

Avec openCPN tu peux définir une route en boucle fermée pour définir une zone d'exclusion. Il doit y avoir d'autres techniques...

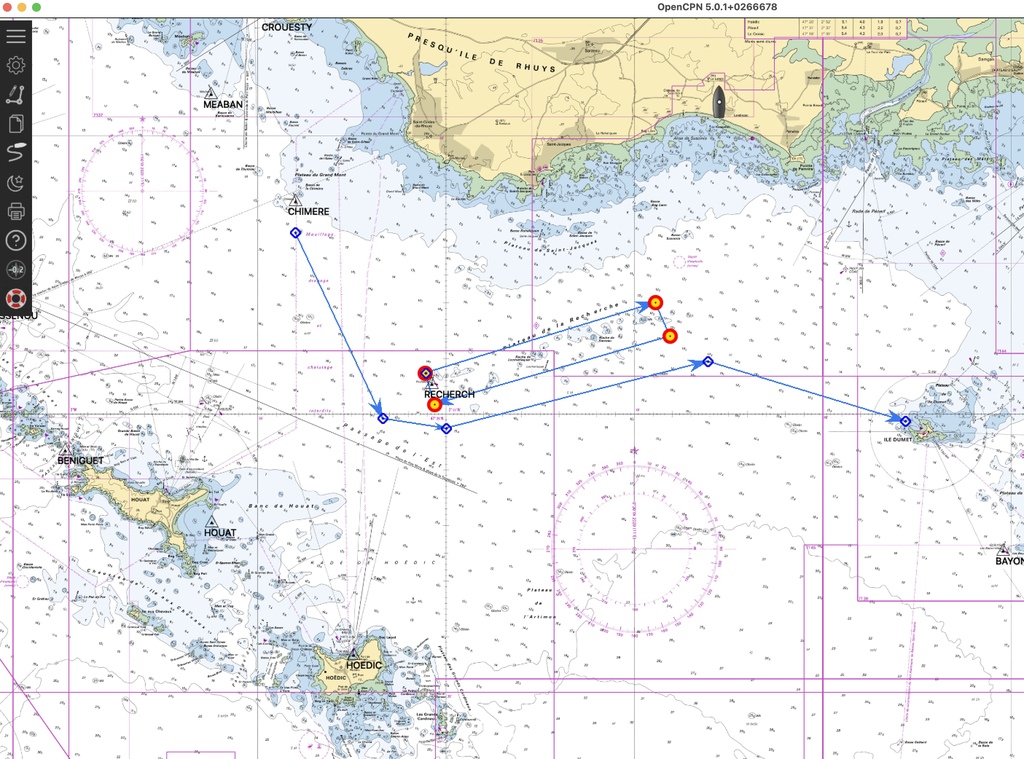

Par exemple ici j'ai défini une zone d'exclusion autour du plateau de la recherche, puis une route qui fait le détour.
Les experts openCPN vont arriver, bientôt, pour me mettre des baffes. Il existe des modules complémentaires pour faire tout ...par exemple avec celui ci "traceur" tu peux définir

Bornes,
Limites,
Zones polygonales,
Notes,
Lignes électronique de direction (EBL),
Points estimées,
Routes estimées (Deadreckoning),
Zone de garde pour l'AIS,
Index de lignes parallèles.



26 mar. 2021
1

Il y a les "layers", j'avais posé la question pour pouvoir avoir les zones de tir; on peut en faire de permanents mais je n'ai pas reussi 🙁


26 mar. 202126 mar. 2021
0

Pour faire un simple trait rectiligne, tu peux faire une route (clic droit, route; créer ... fin). On peut changer la couleur, la forme des waypoints d'extrémité ...
Pour des choses plus complexes, le plugin 'Draw" avec beaucoup de possibilités (formes, hachures etc...) Lire le mode d'emploi en anglais
opencpn.org[...]oku.php

Une route, et un trait simple (boundary = frontière) avec Draw..
C'est bien sûr permanent (mais supprimable par un simple clic et même enregistrable dans un fichier gpx)
Pour les mettre dans un layer permanent ou temporaire, voir
opencpn.org[...]oku.php
(j'avais fait un layer avec tous les ports et mouillages possibles dans l'W de l'Ecosse (symboles différents). Un clic pour les voir, un clic pour les faire disparaître (ne pas encombrer la carte sur l'écran...)


moana29s:OK merci Pytheas, je pense effectivement que pour une ligne droite le mode créer "route" est le plus simple et suffisant. Pour le plugin Draw qui offre beaucoup de possibilités je vais prendre le temps de l'étudier car il me paraît plus complexe à assimiler, surtout la notice en Anglais. ·le 26 mar. 23:28
26 mar. 2021
0

Ah je ne connaissais pas le complément "traceur", je vais l'activer et voir ce qu'on peut faire avec, si on peut faire des créations "permanentes" c'est top, merci. Roberto je ne vois pas ce que sont les "layers"....


roberto:Donne un coup d'oeil ici:opencpn.shoreline.fr[...]hes.htm pour les faire "permanentes" il faut faire quelques manipulations. J'avoue ne pas avoir fait beaucoup d'essais, je perdais tout donc je suis revenu à ma carte papier A4, mais je ne suis vraiment pas le bon exemple pour l'utilisation de ces ces outils. ·le 26 mar. 23:37
moana29s:Ah oui Roberto, je viens de survoler le lien et ça correspond à priori à l'outil recherché pour créer des objets "permanents", je vais m'entraîner à la manip, merci...·le 27 mar. 21:35
