courroie pour Nanni 3.90HE

Depuis longtemps les échanges sur HEO sont une source d'information, aujourd'hui c'est à mon tour de lancer une pige.

Bonjour

Un honorable Nanni 3.90HE prend place sur un dufour31 que nous avons acheté en 2023. Cette fin d'hiver c'est naturellement l'entretient et donc commande des pièces via un revendeur Nanni. Tout ce qui était prévu est OK/changé... sauf la courroie
Bien que la référence (970300706) ait été confirmée par Nanni d'après le type / n° de série gravé sur la plaque moteur,
la nouvelle courroie d'alternateur ne convient pas.

Mise à part ces idées/recherches réfléchies, pour l'instant je tourne en rond :
- Évidemment la courroie en place est tellement usée qu'il n'y a plus rien de lisible
- Pas de facture laissée par l'ancien propriétaire qui donnerait un indice (et il n'a pas d'info)
- La mesure de la longueur/largeur et écartement dents de m'est pas utile puisque les caractéristiques des différentes courroies neuves ne sont pas indiquées
- Il existe autre une courroie pour le 3.90HE (mais version sans échangeur) en ref.970434009 donc cela ne devrait pas aller.

C'est ici que vous pourriez m'aider si vous avez ce bon moteur 3.90HE (qui tourne comme une horloge avec les culbuteurs nouvellement réglés !)
Votre 3.90HE serait-il équipé d'une courroie différente de la ref.970300706 ? si oui quel ref SVP ?
ou peut-être auriez-vous une autre suggestion, une piste que je pourrai creuser ?

Par avance merci

à noter : nous avons aussi eu quelques autres pièces accessoires qui ne convenaient pas comme le joint du couvercle de la pompe à eau de mer, pourtant également confirmé par Nanni
Cela est a moitié rassurant car il faudra prochainement démonter l'échangeur pour faire sa maintenance (surprise à prévoir car peut probable qu'il ait été entretenu)

L'équipage
16 mars 2024
16 mars 2024

le plus simple, tu prends ta courroie, tu l'emmènes chez un distributeur auto/PL,
ils te trouveront le bon modèle ...


Laurent28:Très pragmatique :)effectivement ça pourrait se terminer comme cela -> en dehors du réseau agréé Nanni qui se base sur le num de moteur uniquement même si cela ne convient pas en comparant les 2 courroies (pas de salut en dehors de la "liste" des pièces de remplacement) ·le 16 mars 14:59
16 mars 2024

Salut,
"...la nouvelle courroie d'alternateur ne convient pas....".
J'ai aussi un N 3.90HE et quelle est la cause pour que cette courroie ne peut convenir ?
Mamita


Laurent28:la section de la nouvelle courroie est trop importante - elle ne rentre pas dans les gorges des poulies du moteur, de l'alternateur ou du "tendeur" - et les dents ne correspondent pasJ'aimerai bien comprendre également le "pourquoi"... est-ce que le moteur a été modifié ? est-ce l'alternateur qui a été changé avec les 2 autres poulies également ? est-ce ... .Merci Mamita pour ce retour·le 16 mars 14:56
Mamita:Re, "...les dents ne correspondent pas...".La courroie n'est pas trapézoïdale ?Mamita·le 16 mars 15:05
Laurent28:re :)si, elle a un profil trapézoïdale et a des dents (ou plutôt des crans, peut-être)j'ai une photo de la courroie sur le moteur, je regarde comment la partager pour quelle soit accessible dans HEO·le 16 mars 15:21

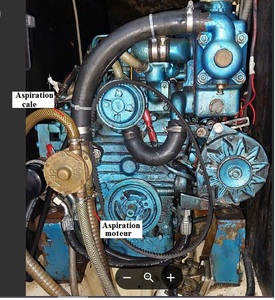

Laurent28:Voici un lien vers une photo où la courroie est désengagée -> drive.google.com[...]AR/view note : pas de poulie tendeur (mauvaise mémoire)... la 3ème poulie c'est pour l'échangeur évidement ·le 16 mars 15:33
Mamita:Re, Ah, j'ai vu ! courroie trapézoïdale crantée normale... J'irais voir demain sur mon moteur s'il y a une ref quelconque.Tu as trouvé facilement des impellers (turbines) pour ta pompe à eau double corps ?Mamita·le 16 mars 16:34
Laurent28:super, merciPour la pompe c'est les 2 kits suivants que nous avons pris (et la turbine précédemment en place était vraiment très dégradée).Remplacement sans soucis sauf pour le joint du couvercle qui... ne convient pas, l'ancien a donc été remis en place pour le moment.Turbine rouet de pompe à eau de mer - 970434013Joint turbine et couvercle pompe eau mer - 970504028Aucun soucis pour les obtenir chez un concessionnaire Nanni (à Arzal pour nous, dans le Morbihan).·le 16 mars 18:50
16 mars 2024

Re Laurent28,
Au vu de ta photo, je ne comprends toujours pas pourquoi cette courroie ne eut etre installée.
Autant que je m'en souvienne (pour changer la mienne !) j'avais détendu complétement le système tendeur...Sur ta photo, il te reste encore de la marge pour le detendre.
Tu engages la courroie sur les 2 poulies moteur et tu l'installes un peu en forcant en faisant tourner la poulie de l'alternateur: ca doit rentrer...
Mamita


Laurent28:J'aurai du préciser : sur la photo c'est la courroie actuelle (qui est OK/adaptée).La courroie neuve est trop large/épaisse pour rentrer dans les gorges des poulies.Je ferai une photo ce WE (le navire est à 400km de moi en semaine)Merci pour ces éléments / le temps passé à échanger·le 16 mars 22:00
juliana:Il y a de forte chance que ayez une courroie de 15 pour des gorges de 13.·le 17 mars 07:55
17 mars 2024

J'ai le même moteur dans mon voilier
Je confirme que Nanni ne fourni pas forcément les pièces adaptées au moteur que j'ai, malgré l'éclaté des pièces ou les références données.
Certaines pièces doivent être simplement refaites. Cas d'une vis de purge, l'ancienne était différente de la neuve fournie par Nanni : Barwen, à Canet, en a trouvé une et a refait le pas de vis. J'ai aussi fait refaire le pas de vis d'un robinet de gasoil qui a cassé au démontage et était introuvable.

D'autres pièces peuvent se trouver chez les revendeurs de matériel agricole, motoculture, mécanique "industrielle" : les filtres par exemple. Peut-être ta courroie aussi, comme dit plus haut.

Le 3,90 HE est marinisé sur la base d'un moteur KUBOTA, très répandu semble t'il : il équipe des outils de chantiers, des mini pelles, des gros motoculteurs, et j'ai appris dernièrement qu'il a été utilisé pour alimenter les compresseurs de camions frigo.


17 mars 2024

Merci à tous pour vos différents retours et éléments indiqués.
cela donne des pistes pour résoudre rapidement ce petit soucis de courroie et permet de relativiser l'approche pour les prochaines pièces à changer et notamment l'échangeur, un morceau important.
A noter pour être positif que le réglage des culbuteurs - et le changement du joint cache-culbuteur - a été réalisé sans aucun soucis !


Laurent28:pour information /cloturer du sujet : une nouvelle courroie a été trouvé sans soucis chez un revendeur d'engin de ... jardinage :)·le 22 mars 22:56
