Courant sur prise RJ45

Bonsoir,

Je réfléchis au bricolage d'une installation provisoire (le temps de la valider) et je souhaite utiliser un câble RJ45 (ou RJ12) pour y faire passer du courant et des données.

Bref, j'aimerai connecter entre eux deux câbles de 5 fils via une prise unique...

La question est sûrement bête, mais je préfère vérifier, okazou...
Donc, est-ce que ce montage est possible avec une prise Rj45 (ou RJ12) mâle/femelle ?

Merci d'avance
AS

L'équipage
15 fév. 2009
15 fév. 2009
0

?
La question n'est pas claire :reflechi:

Si c'est "il a-t-il un connecteur pour relier 2 cables RJ45 qui sont mâles tous le deux" la réponse est oui, j'ai déjà acheté des petites boites grosses comme un sucre pourvues de deux prise femelles permettant de raccorder deux RJ45.

Chez Conrad ils ont même une triplette RJ45 :heu:

www.conrad.fr[...]954_FAS

15 fév. 2009
0

Je précise...
En fait, je "réfléchis" à un éventuel bricolage provisoire...

D'un côté, j'ai un câble avec trois fils (+,- et data) et un autre câble 2 fils (+ et -).
Ces deux câbles alimentent des éléments séparés qui seront positionnés l'un à côté de l'autre.

D'où le souhait de n'utiliser qu'un seul câble pour transporter les données et le courant (5 fils) et pour cela un câble RJ45 (que j'ai au bureau) serait impeccable (un seul câble au lieu de deux).

Mais j'ai un (petit) doute sur la connectique M/F, à savoir est-ce qu'à chaque fil du connecteur mâle ne correspond qu'un seul fil du connecteur femelle ?
Exemple : s'il y a des fils bleu, vert et jaune sur femelle, est-ce que la correspondance avec les fils bleu, vert et jaune du connecteur mâle est exclusive.
A mon avis, oui, c'est même évident, mais je préfère vérifier vu la forme de la fiche RJ45 et je n'ai pas trouvé de réponse sur le ouaibe à cette question..

15 fév. 2009
0

Justement...
C'est cet aspect qui me tracasse, car au hasard du ouaibe, j'ai trouvé un schéma pas très clair mais qui semblerait indiquer que la correspondance couleur est la même, câble croisé ou pas...

En fait, pour un câble RJ45 croisé, le fil "bleu n°1" (du mâle, par exemple) correspondrait au fil n°5 qui est aussi bleu (sur le femelle).
Le fil 2 "vert" au fil 4 "vert" aussi...
Et ainsi de suite.

Si c'est le cas (et c'est ce que j'aimerai valider), je n'ai pas à me préoccuper que le câble soit croisé ou pas, je n'aurai qu'à me fier au code couleur...

15 fév. 200916 juin 2020
0

Schéma

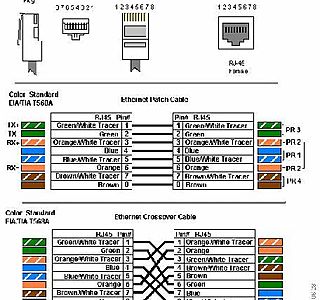

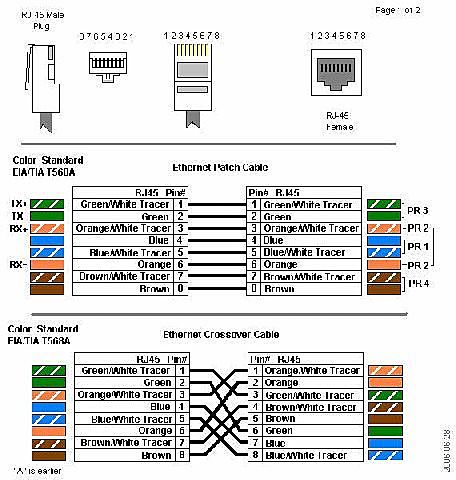

Voici le schéma trouvé sur le ouaibe, qui semble indiquer que la correspondance couleur est exacte.
(mais bon, les infos du ouaibe...)

15 fév. 2009
0

croisé - pas croisé
La cables RJ45 existent en "pas croisé" (1,2,3,4,5 ==&gt&gt 1,2,3,4,5) et en "croisé" (1,2,3,4,5 ==&gt&gt (5,4,3,2,1). Dans ton cas il faudrait du RJ45 "pas croisé" car la triplette fait un raccord fil sur fil.

15 fév. 2009
0

couleurs
En effet si tu te fies au couleurs, il n'y a pas de soucis ... car on n'a pas encore vu un fil changer de couleur au milieu d'un cable :oups:

Mais si tu branches sur ta triplette un cable croisé et un autre pas croisé, alors là, avant et après la triplette les couleurs ne seront plus en correspondance.

Donc le plus simple c'est de prendre uniquement des cables pas croisés.

15 fév. 2009
15 fév. 2009
0

facile de faire son cable
Salut

au niveau des normes reseau il y a differents cablages dont les plus connus sont (en langage vulgaire) "ethernet droit" et "ethernet croise".

Il n'y a a ma connaissance aucun cablage qui lie 2 broches d'un cote du cable a une seule broche de l'autre cote.

Le plus simple est d'acheter une pince a RJ45 bas de gamme, un peu d ecable et de monter ton propre truc. C'est tres simple a faire. Ou de voir une boite de bricolo informatique qui te feront qqc en 2 minutes.

La vraie question n'est-elle pas celle de l'amperage demande par tes appareils ? Si je comprend bien tu veux qu'un + et un - allimentent deux appareils. Les fils en RJ45 sont tres petits, a verifier peut-etre...

Cordialement,
JF

15 fév. 2009
0

POE ?
Est-ce que ta question ne serait pas en relation avec POE (Power over Ethernet) www.01net.com[...]41.html

Il existe maintenant des switchs qui permettent d'alimenter le câble. Nous l'utilisons pour les caméra IP.

15 fév. 2009
0

utiliser des scotchlok
il y en existe pour la mise en Y en téléphonie
Ceci permettra le 2 vers 1 ( voir le site 3M)
il est tout de même déconseillé d'y passer de forts ampérages
Pour les prolongations RJ/RJ j'utilise aussi les sucres dont parle Robert

16 fév. 2009
0

RJ45 Amperes
Attention cependant au courant circulant sur ce type de câble. Il ne supporte pas des ampérages très élevés.

++

29 juin 2010
0

suite de ce fil :
salutatous !

pour relier le GPS vers un répétiteur ext, vers une VHF, vers un PC ou autre carto,

est-il possible de relier tout ce binze par des cables et prises style RJ45, ce qui permettrait un montage soigné, des connexions correctes, et surtout de démonter à la demande les appareils

des avis éclairés ?? :reflechi:

29 juin 2010
0

oui, c'est possible, je l'ai fait
mais j'ai tout relié sur une (2) prises téléphonique. La connectique est simple.

A+

François

29 juin 2010
0

je t'envoi un mail
avec ce qu'il faut

29 juin 2010
0

François ...
tu peux m'expliquer, un croquis, des conseils,
en MP ??

29 juin 2010
0

Un connecteur DB9 serait préférable
Bien sur tout est possible, mais d'un point de vu mécanique de la connection le RJ45 c'est pas le top.

Un connecteur DB9 (type RS232) est largement préférable préférable à un RJ45. Il existe aussi des prises utilisée en sonorisation professionnelle XLR-5 ou Cannon avec bague à visser qui on l'avantage de pouvoir aller dehors.

Dans un bateau, l'environnement n'est jamais parfait, faire un effort sur la mécanique des connectiques est rarement superflu, surtout si quand on à l'intention du passer du 12V.

Une chose est certaine, même le plus cher des connecteurs sono/informatique est moins cher que le moins cher des connecteurs dédié marine ;-)

29 juin 2010
0

Tu as bien raison
Le RJ45 me parait vraiment très léger pour un environnement marine. En cas de court circuit sur l'alimentation les fils ou la prise risquent de faire fusible a la place du fusible.
J'opterais plutôt pour le DB9 ou les connecteurs spécifiques "marine" a visser.
Un connecteur RJ45 ca s'arrache facilement ou la languette de maintien du connecteur casse sur la moindre traction, même modérée.
Une étoile a toi Fulup.
C'est toujours quand on a besoin de l'électronique que ca débloque et 9 fois sur 10 a cause de la connectique.
Murphy passe toujours dans le coin!
@+
Alain

29 juin 2010
0

gilus ...
t'es un puits de science ! :-)

merci à tous, je vais essayer de regarder vers des connexions plus "costaud"

à suivre.....

29 juin 2010
0

densité de courant
RJ 45 de l'ordre de 1,5A La subd de 3 à 7A suivant conception : roulée ou décolletée.

Prendre de préférence un boitier étamé.
