Couple de serrage écrous de fixation moteur 3 cylindres ?

Bonjour,
Je dois changer les 4 silentblock sur mon moteur pour des modèles d'origine... savez-vous quel couple mettre pour leur fixation à la gate (M12) et aux pattes moteur (M16).
Merci d'avance :-)

L'équipage
19 jan. 2021
19 jan. 2021
0

Bonjour,
ça ne va peut-être pas beaucoup t'aider mais j'ai démonté et remonté mes silent bloc il y a quelques temps. Serrage correct au pif et frein filet. RAS depuis un an.


20 jan. 2021
0

Salut,
Une petite "tof" d'un silentblock, nous indiquerait le type de silentblock et te dire s'ils sont bien montés...
Mamita


20 jan. 2021
0

Ce sont les silentblock d'origine pour yanmar 3YM30. Ils ne sont pas encore installés :-)


20 jan. 2021
1

Il y a des normes pour les couples de serrage, en fonction du diamètre du filetage (Mx…). Tu fais une recherche sur les internets, et tu vas crouler sous une avalanche de tableaux et d'abaques !
www.tdi.fr[...]serrage


21 jan. 2021
0

Euh sinon juste entre nous, il y en a vraiment qui serrent les silent bloc à la clé dynamo ?


21 jan. 2021
0

Côté pratique constaté: dès qu'une fixation de Silent-block est un peu desserrée le moteur se met à vibrer au point que l'arbre peut cogner le tube d'étambot.
La longueur du bras de levier des clés est calculée de telle sorte qu'on applique un couple de serrage moyen optimum quand on serre à la main sans prolongateur, un homme moyen développant aux environ de 30kGf au maximum. Quand on augmente le bras de levier il faut alors bien réfléchir à la force qu'on est en train de développer par rapport à la résistance des matériaux.


21 jan. 2021
0

@Mamita, je t'ai laissé un MP.


Mamita:Salut PhilGé,Vu et répondu !Mamita·le 21 jan. 2021 15:43
21 jan. 2021
0

Salut,
A Teutates,

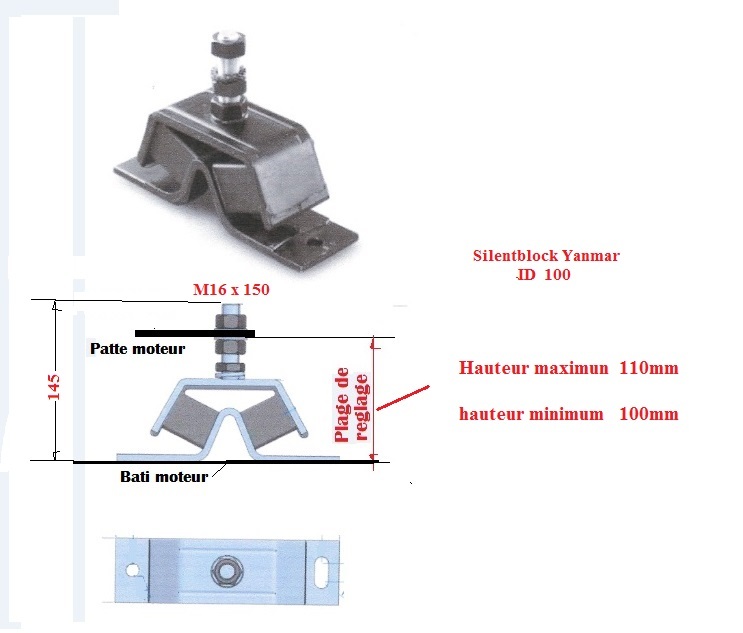

A monter des SB Yanmars neufs (ID 100), il est préférable de regarder plutôt de très près, la hauteur de réglages mini/maxi (100/110mm), et que le moteur repose bien sur les 4 silentblocks.

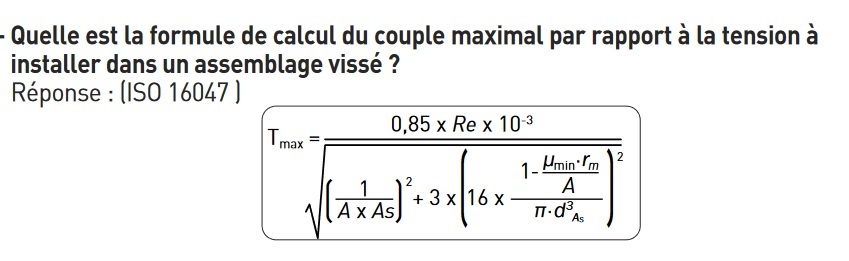

Quant au couple de serrage du M16 x 150, je te joins la formule (humour!)....Pas besoin dans ce cas de clé dynamométrique !
Mamita


21 jan. 2021
0

Merci pour vos contributions :-) Un pote à la conception méca au boulot m'a donné serrage à 10kg (10daN) pour du M16 avec écrou classe 8.
@Mamita, oui 100/110mm c'est ce que j'avais trouvé avec une épaisseur de patte moteur de 12.5mm à l'avant.
