Coupe circuit guindeau

Bonjour
Quelqu'un peut il me dire ou se trouve le coupe circuit du guindeau sur un voilier de type Océanis 351.
Merci d'avance de vos réponses

L'équipage
15 juil. 2009
15 juil. 2009

le coupe circuit
il se trouve entre la batterie et le guindeau
il n'y a qu'a suivre le fil en partant du guindeau .
et ça on ne peut pas le faire à ta place
cordial
alain :-p

15 juil. 2009

Au dessus
.....des clés coupe circuit. Sur mon 331, c'est un tout petit boitier (noir) avec un levier et un bouton rouge.

15 juil. 200916 juin 2020

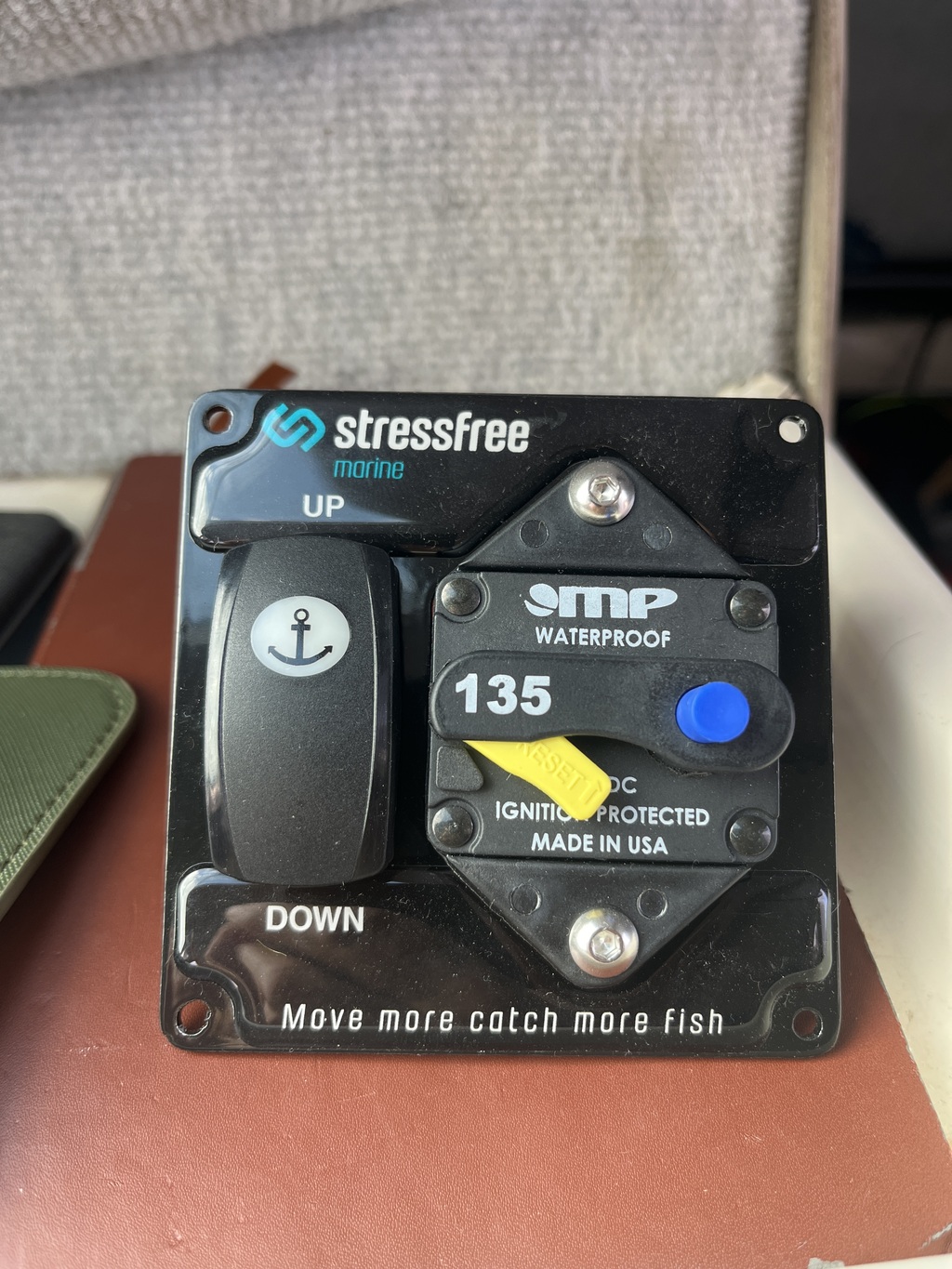

Qui ressemble
à ceci ? &gt

;-)

_/)

15 juil. 2009

Tout a fait !
c'est comme ça chez moi !
Merci Fred pour la photo

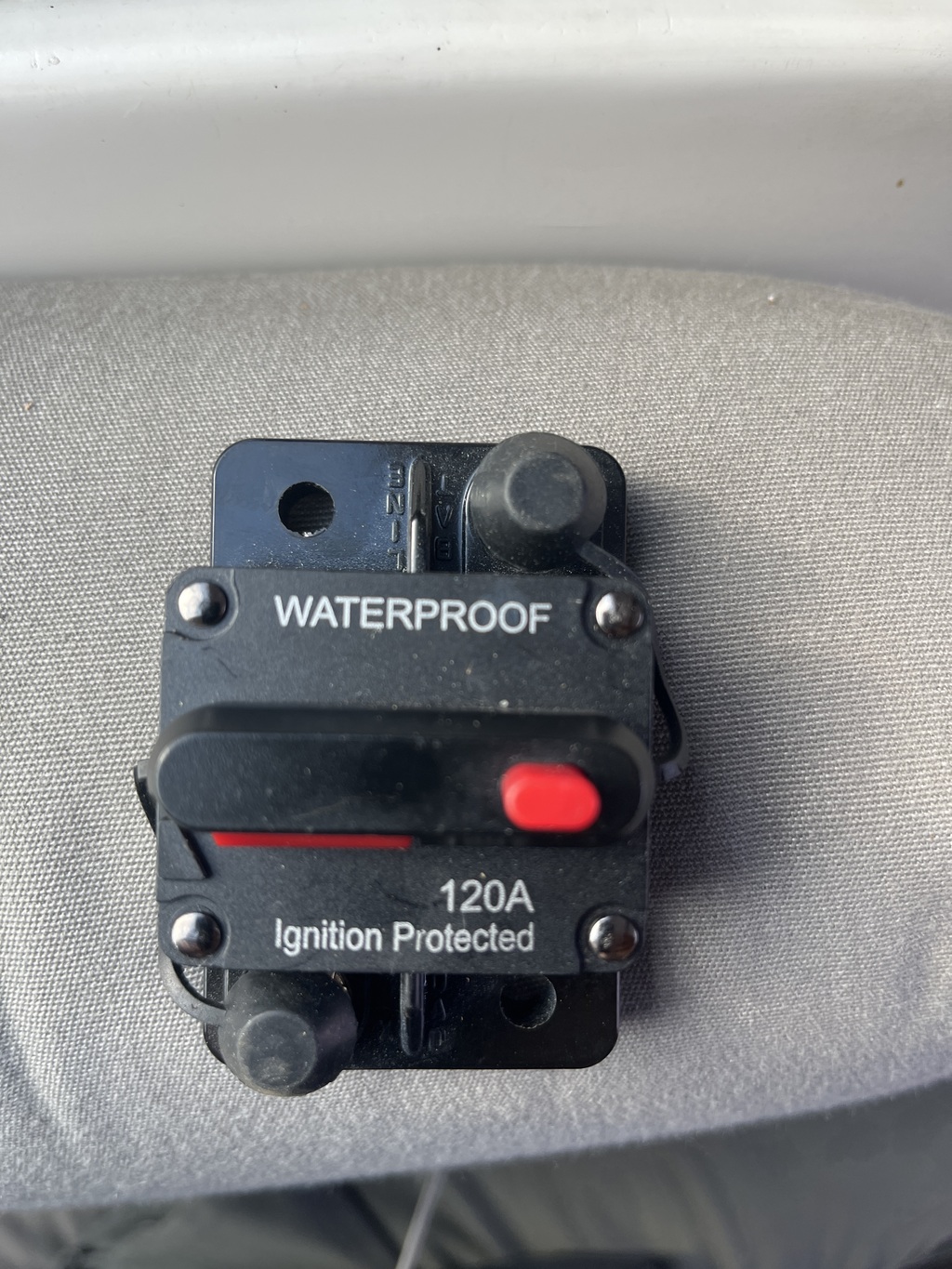

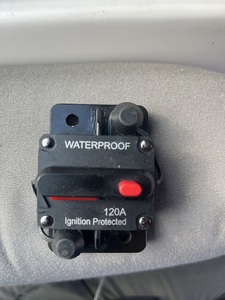

J’ai un guindeau de 700w. Est ce qu’un coupe circuit de 120A peut faire l’affaire? Merci

P=UI en 12V 700W/12V = 58,33 A au maximum de puissance utilisée en continu
Mais au démarrage un moteur peut appeler jusqu'à 3 fois son intensité nominale donc içi 175A théorique raison pour laquelle le fusible ou le disjoncteur ont une caractéristique retardée.
Donc 120A doit faire l'affaire avec une bonne marge au cas où le guindeau serait un peu surchargé ou pire serait bloqué (un moteur bloqué = court circuit franc)
Le but de la protection est alors moins de sauvegarder le moteur qui va rapidement chauffer avec les isolants des bobinages rapidement détruits que d'interdire impérativement que la batterie (et les fils d'alimentation) soit mise en court circuit ce qui est alors dangereux car la batterie a une résistance interne TRES faible (0,01 ohm) et une capacité TRES forte pouvant délivrer jusqu'à 400 à 800 A selon son type, ce qui peut être très destructeur si maintenu.

Si je comprends bien ( et j’ai un peu de mal vu mon niveau) tu me confirmes que 120 est ok?
Merci de me le confirmer
Amicalement

Mon guindeau Lofrans de 1000 W est protégé par un disjoncteur thermique de 80 A (type Bussman) et je ne me souviens pas qu'il ait jamais disjoncté.
Contrairement à un disjoncteur magnéto-thermique (comme les Carling), ce disjoncteur peut supporter une intensité plusieurs fois supérieure pendant quelques instants.
