Corrosion anormale sortie pv sur régulateur mppt

  • list text here1. list text here1. list text hereSalut à tous.

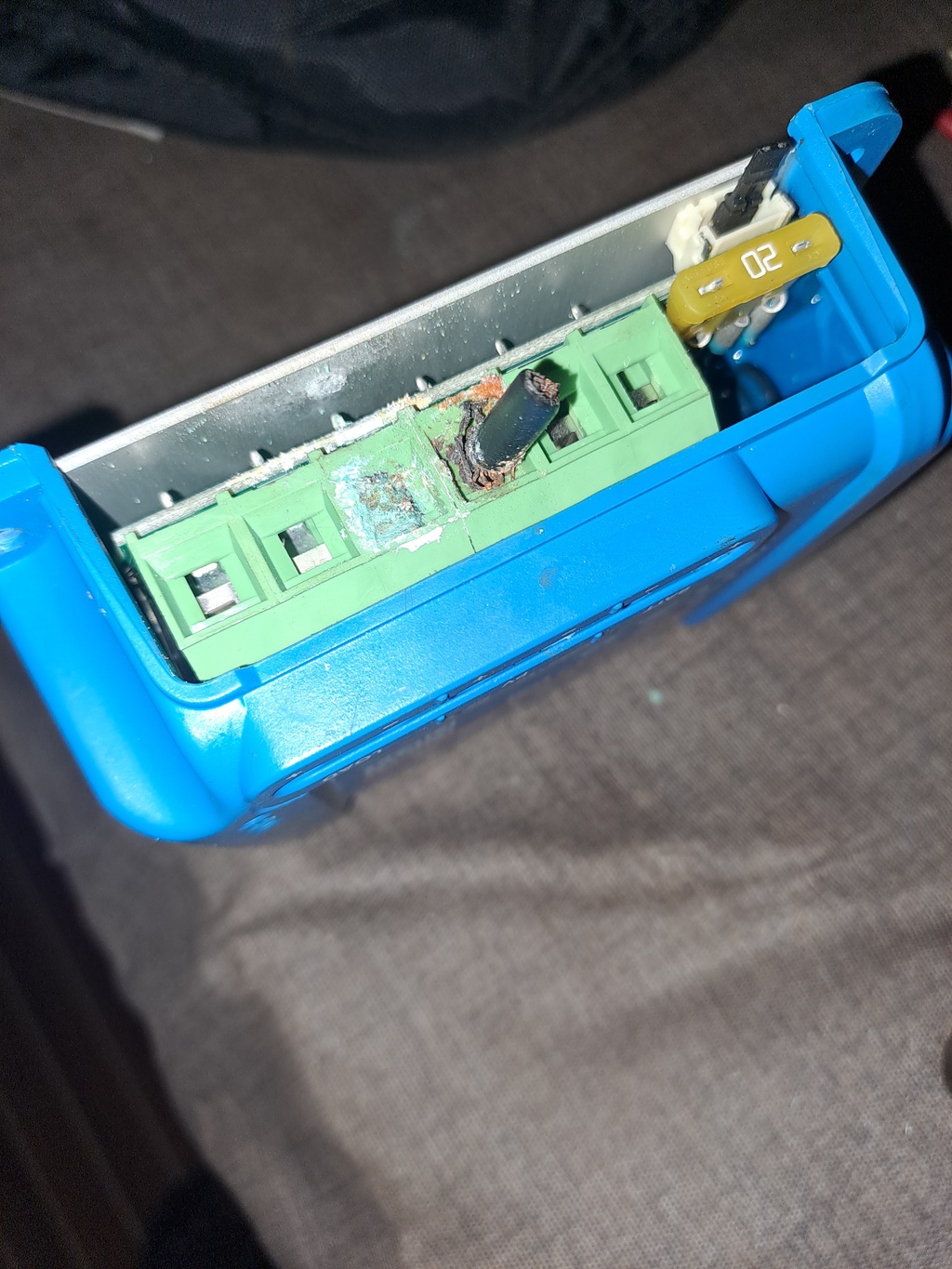

Hier, j'ai découvert que mon régulateur mppt avait un soucis au niveau des connections des câbles panneaux solaires. Une forme de corrosion anormale et trés volumineuse, notamment sur le câble et la borne positive (voir photo). Le câble a d'ailleurs cassé net au moment où j'ai essayé de le manipuler. Le plastique de la borne interne au régulateur est un peu fondu. L'installation a environ 1 ans et demi et à toujours bien fonctionné (victron smartsolar 75/15 et un pv 100 watt back contact) Je viens de revenir au bateau après trois mois d'absence. Le système fonctionnait toujours correctement d'après l'historique de charge fourni par l'application victron. Cependant, quand j'ai rebranché la prise de quai, quelques jours avant de découvrir le problème, la charge m'a paru longue. Je ne pense pas qu'il y ai pu avoir entrée d'eau de mer par là, d'autant plus que tout les autres câbles et connecteurs d'autres appareils présents à proximité (régulateur éolien, calculateur pilote) sont parfaitement sains. J'ai eu de la chance, je pense que j'étais proche du cours circuit. Peut-il s'agir d'un problème électrique?
Merci

L'équipage
18 nov. 2023
18 nov. 2023

Comment est configurée l'autre extrémité des câbles venant du PS ? n'y a-t-il pas un boitier plein d'eau qui aurait pu envoyer de l'eau dans la gaine ?


18 nov. 2023

L'état de corrosion laisse penser que les connexions ont pris l'eau. PeeFI ci dessus donne une piste. Avec des vents inhabituels (!) l'eau entre par des endroits inhabituels.
Ce n'est pas un point d'humidité en bas a droite?

Le boitier est fixé ? Il devrait l'être "verticalement sur un support ininflammable, avec les bornes électriques dirigées vers le bas." (cf manuel victron)
L'eau remonte plus difficilement vers les connexions.

Les connexions corrodées conduisent moins bien, d'où la surchauffe ponctuelle.
Même en l'absence de corrosion un contrôle du serrage des connexions de temps en temps ne fait pas de mal!

Avec 100W pas trop de risques mais il est préférable d'avoir un interrupteur pour pouvoir couper la charge des PV, en cas d'absence prolongée par exemple...


18 nov. 202318 nov. 2023

Ce type de câble n'est pas normalisé pour un environnement marin ! Tu as installé du HV07VK ? Ton panneau ou tes câbles passent par le balcon (avec feux de nav?) ? Tu peut avoir une conduction électrique parasitaire... Il se peu aussi que la gaine des fils soit coupé (via collier trop serré ou angle droit dans un tube) deja vue plusieurs fois...


18 nov. 2023

J'en ai cramé un aussi l'année dernière et j'avais conclu a un mauvais serrage du bornier... il était installé à terre sur un cabanon... poubelle
