controleur batterie nasa

Bonjour, j'ai acheté ce controleur. Le guide de montage n'indique pas,où brancher le négatif du tableau électrique. Faut il le laisser branché directement sur la batterie ou alors sur le shunt??(si c est sur le shunt, sur quelle borne??) Désolé je suis nul en électricité.
Merci part avance

L'équipage
14 sept. 2009
14 sept. 2009
0

comme d'habitude
Un coté du shunt va vers le "-" de la batterie.

Tous les autres fils allant vers les chargeurs, panneaux, alternateur, et les consommateurs (tableau, frigo, etc ...) vont vers l'autre borne du shunt.

Aucun autre cable n'est branché directement sur le "-" de la batterie ni sur le coté du shunt qui va au "-" de la batterie.

14 sept. 2009
0

merci
pour cette réponse claire et rapide

14 sept. 2009
0

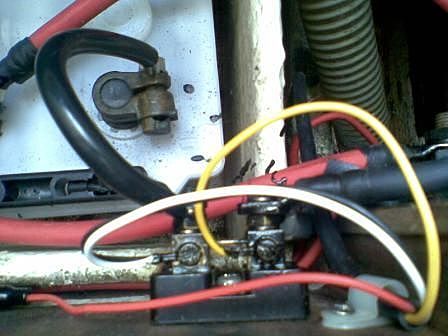

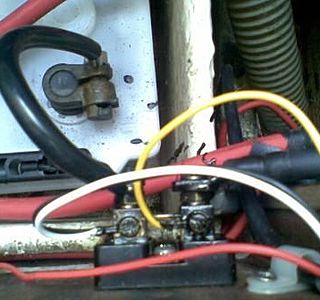

Petite photo
S'il s'agit du NASA BM-1:

Le fil rouge au +12V
Le fil noir à la masse électrique
Le fil blanc au shunt coté - batterie
Le fil jaune au shunt coté utilisation

14 sept. 200916 juin 2020
0

La photo coince
Bizarre, ma photo de 26K n'est pas passée

23 sept. 2009
0

le fil blanc
va donc au - de la batterie moteur par exemple, c est bien ça??
merci

24 sept. 2009
0

Oui..
c'est ça.

24 sept. 2009
0

Attention quand même...
Ce genre de contrôleur n'est pas adapté à une batterie moteur (démarrage). Il n'est utile que sur une batterie de servitude.
Pour une batterie de démarrage, un simple voltmètre ou un pèse-acide suffisent.

25 sept. 2009
0

en fait
mon alternateur est suivi d'un répartiteur de charge électronique, c est pour ça que ma batterie servitude et celle du moteur sont "reliées" par le -
merci bien
