Conseil soudure pour support écran

Hello,

J'envisage de détourner l'usage d'une penture de volet (voir photo) pour faire un support d'écran pivotant qui devra supporter environ 3 ou 4 kilos. (Faut que ça tienne, même dans les vagues).
Le support serait fixé sur la cloison de la TAC et bloqué, soit en position "fermé" c'est à dire plaqué contre la cloison de la TAC, soit en position "ouvert" c'est à dire faisant un angle avec la cloison pour que l'écran soit visible depuis le cockpit.

la penture est en "métal anodisé", mais je ne sais pas quel métal (laiton?)

Pour confectionner mon support, je voudrais juste souder une petite plaque d'alu d'environ 100x100mm sur cette penture. Cette plaque d'alu étant vissée directement sur l'écran à l'endroit prévu pour (fixation VESA normalisée)

Ma question:

Pensez vous que je puisse souder cette plaque d'alu sur la penture avec un poste à l'arc?
Si oui, est ce qu'il faut des baguettes spéciales pour alu? (sachant que le métal de la penture est sans doute différent)

Voila, je suis nul en soudure, mais suis prêt à apprendre et j'ai un poste à souder à l'arc "électronique" à disposition.

Merci de vos conseils.

A+,
Now

L'équipage
17 déc. 2011
17 déc. 2011
0

pas possible l'alu ne se soude qu'avec l'alu on arrive a souder de l'alu sur de l'acier
par très forte pression plusieures tonnes au mm2 par explosion .les molecules se melangent c'est utilisé en construction navale pour faire des ponts alu sur des coques acier .
le mieux c'est tarauder dans ta plaque et de visser surtout isole les deux metaux par un film plastique et met du metalox sur les filetages ..
alain

17 déc. 2011
0

Bonjour,
J'ai fait un montage similaire mais avec une planchette en merisier d'environ 15mm d'épaisseur vissée au dos de l'écran et maintenue à la cloison par des petites charnières de porte à emboîtement + un petit verrou pour blocage. Facile à "pendre" et à démonter et n'a jamais bougé quand ça secoue.
Pierre

17 déc. 2011
0

Oui, en bois c'est aussi une solution.

merci du conseil.

17 déc. 2011
0

Bon ok, c'est clair, merci Alain.

Et "Alu avec Alu", ça se soude bien?
je veux dire avec un poste à l'arc "normal" et par un apprenti soudeur, ou il faut du matos spécial et un grand spécialiste es soudure?

17 déc. 2011
0

Vu le reflet c'est de l'acier bichômaté, qui protège mal de la corrosion marine.
L'imagination est au pouvoir mais pourquoi faire très compliqué quand on peut faire simple. Ce que dit 60nora est plein de bon sens et facilement réalisable.
Les supports adéquats se trouvent aussi dans le commerce

17 déc. 2011
0

Oui, les conseils d'Alain sont toujours pleins de bon sens.

En ce qui concerne les support du commerce, j'y ai pensé bien sur, mais ceux que j'ai trouvé avait le défaut de placer l'écran assez 'loin' de la cloison, et de plus il faudrait tout de même adapter un système de blocage qu'ils n'ont pas car ils sont pas prévus pour un environnement qui bouge.

A moins que je n'ai pas su trouver les bons modèles, ce qui est toujours possible.

Mais la confection d'un support ne me semble pas très difficile (en suivant les conseils donnés bien sur)

17 déc. 2011
0

alu sur alu ça se soude sous antal gaz neutre ,les artistes arrivent à le souder au chalumeau avec du savon noir à coté de la soudure ils se servent d'une bande de tole decoupée dans celle à souder comme metal d'apport ,le savon sert à savoir la température idoine pour souder avant que l'alu ne coule comme de l'eau ,mais c'est du grand art .
alain

17 déc. 201117 déc. 2011
0

Arg! c'est pas pour moi ça. :lavache:

Bon, j'ai compris, je laisse tomber l'idée de la soudure et je vais sortir les tarauds ou une planche de bois!

C'est cool, en moins de deux, plusieurs réponses claires!

Bon, il faudra que j’apprenne à souder quand même un de ces jours, ça peu servir! :scie:

17 déc. 2011
0

chez le roi merluche , on trouve des penture en inox , pas du bon inox marin , mais c'est mieux que de la ferraille à ferrer les anes .......

17 déc. 2011
0

tu dois pouvoir trouver des charnieres identiques en inox qui lui se soude à l'arc avec des baguettes inox et tu fais un beau support en inox poli ..
alain

17 déc. 2011
0

au fait le bois ça se soude avec de la colle à bois , tu peux aussi fixer ta plaque d'alu sur ta charniere en metal bizarre avec du mastic polyuréthane,double avantage c'est isolé et ça absorbe les vibrations .
alain

17 déc. 201116 juin 2020
0

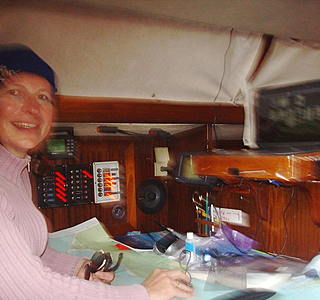

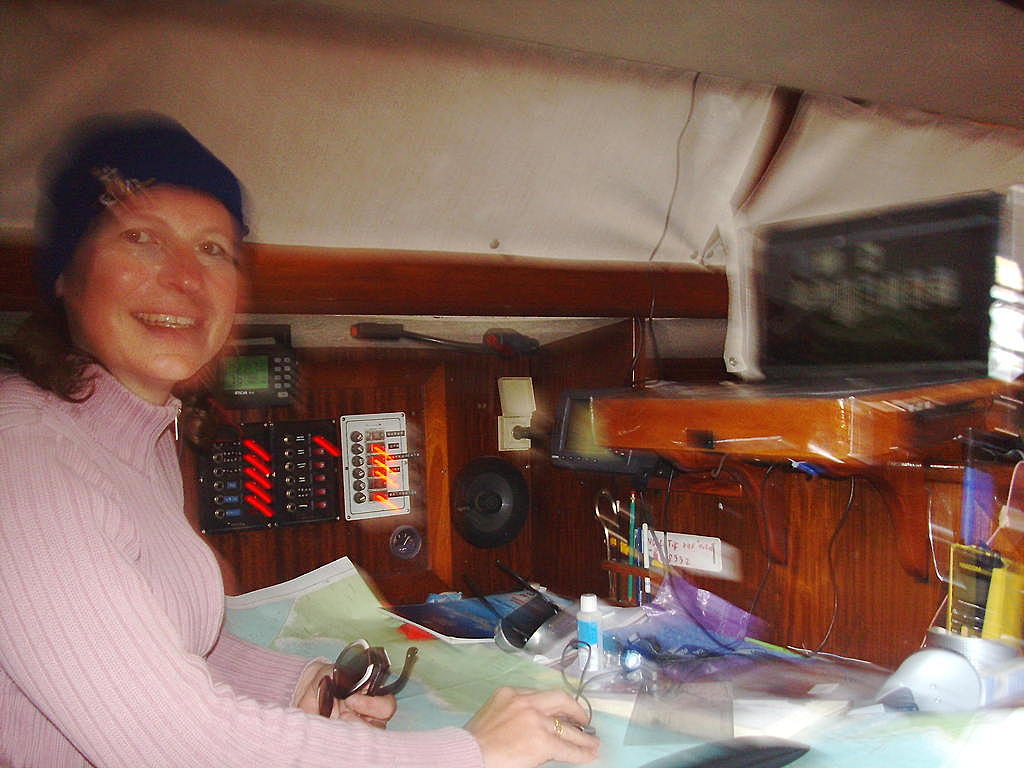

une idée pour un support d'ordi en bois que j'ai réalisé, aucun trou supplémentaire sur le bateau...

17 déc. 201117 déc. 2011
0

Une charnière inox et un panneau de bois
www.bigship.com[...]37x39mm

www.bigship.com[...]27x40mm

Et bien d'autres en cherchant un peu

17 déc. 2011
0

cette charnière on dirait de l'acier bichromaté ( chez nous, on appelle ça du fer à ferrer les ânes !!! :mdr:

à déconseiller en bateau, ça va s'oxyder vitesse grand V

Tu pourrais nous dire quelle longueur il te faudrait, peut être moi ou l'un d'entre nous aurait ça dans son atelier ....

17 déc. 201117 déc. 2011
0

:non: Non! Nostria c'est de l'acier du Gabon...Moitié fer ...moitié plomb :heu: :mdr:

17 déc. 2011
0

Et pour utiliser de la visserie acier dans de l'alu vaut mieux passer par du filet rapporté
www.sedc.fr[...]ion.pdf

18 déc. 2011
0

Charnière inox dans les annonces

www.hisse-et-oh.com[...]anciens

Aucuns intérêts, je ne connais pas le vendeur :heu:

18 déc. 2011
0

Hello,

En fait, l'écran est beaucoup moins lourd que ce que je pensais.
J'annonçais 3 ou 4 kg et il ne fait que 1,4kg.

Pour ce poids, je ne vais pas m'embêter, je vais découper une plaque de CP de 10 ou 15mm d'épaisseur et fixer une charnière dessus (sois ma penture, soit autre)
Le principe étant de faire avec ce que j'ai sous la main.

Pour l'acier bicromaté, je pense que ça tiendrais pas mal à l'intérieur, j'avais fait des tests un peu longue durée avec des petites pièces en "vulgarus acierus" et ça ne s'occidais pas (à l'intérieur bien sur). J'ai encore jamais pris de vagues sur ma TAC. ;-)

Bon, je vous montrerais le résultat quand ça sera fait.

Et comme je vais en profiter pour modifier un peu ma TAC pour tout intégrer, j'aurais d'autres questions pour l’esthétique du plateau de ma TAC, mais ça fera l'objet d'un nouveau fil...

Et puis tant pis, j’apprendrais à souder à une autre occasion :heu:

Encore merci à tous.

A+,
Now

18 déc. 2011
0

Bonsoir. Attention toutefois aux "vulgarus aciers" mêmes petits qui pourraient se trouver dans le voisinage proche d'un con...pas qui pourrai en prendre ombrage, je sais de quoi je parle :-D
