Conseil avant achat kit solaire

Bonjour à tous,

Je voudrai acheter un panneau solaire flexible de 100w.

Ses caractéristiques sont :
semi - souple, léger et peut être légèrement incurvé
tension: 18v
puissance: 100w
la tension en circuit ouvert 20.5v (volts):
le courant de court - circuit (isc): 5.9a
des 5.55a courant nominale:
conditions d'essai: am1.5 1000w / m ² 25 ? am1.5
matériel: monocristalline
taille: 1050x540x2.5mm
poids: 2.4kg

La seule conso que je peux avoir c'est un frigo à compression de 42w/h.

J'ai 2 batteries, dont une de servitude de 110 a.

Pensez vous que je vais pouvoir tenir quelques jours au mouillage ?

Cet été je serais du coté de Porquerolles.

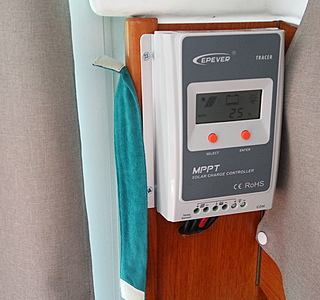

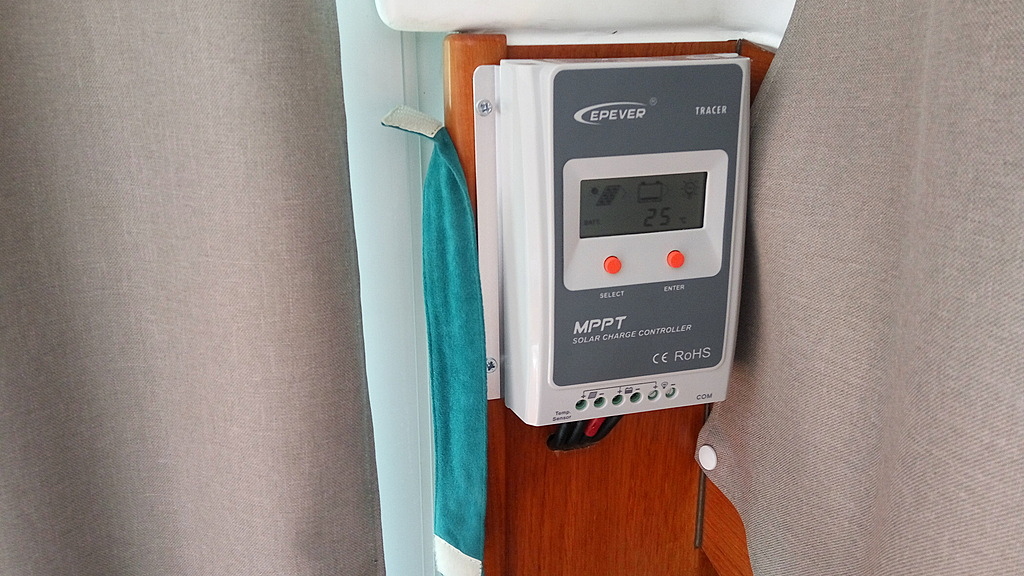

Je compte mettre un petit régulateur MPPT et du câble de 4mm2, d'ailleurs quel câble prendre et ou ?

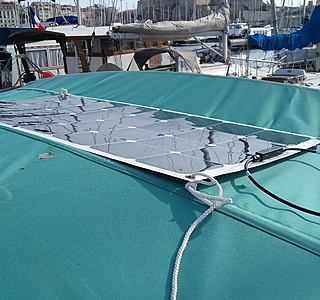

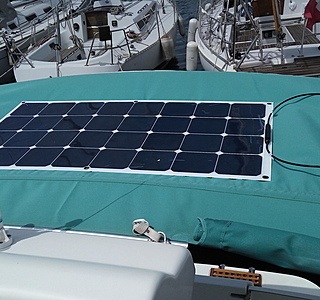

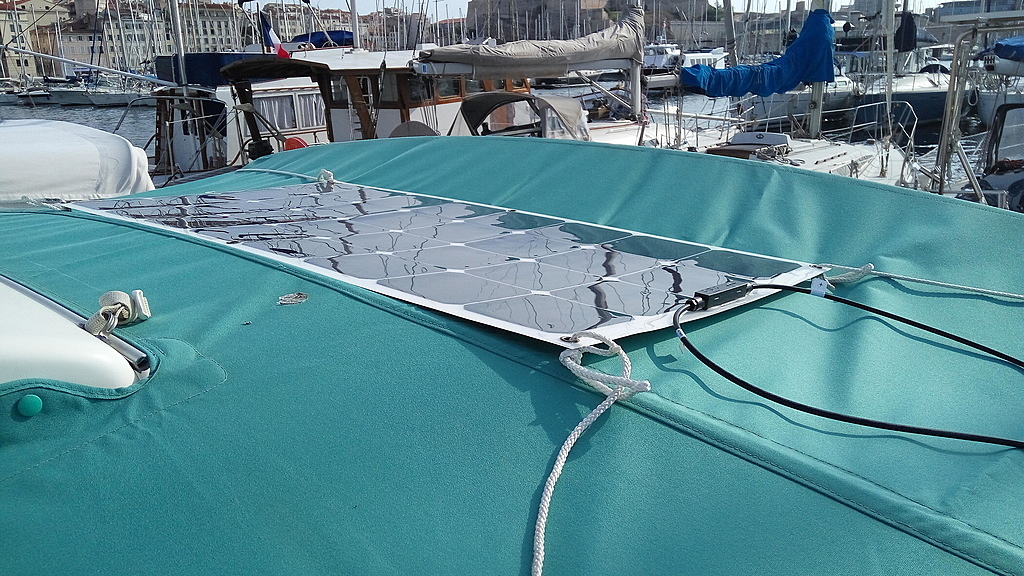

Le panneau sera installé directement sur le taud à l'arrière du bateau (pêche croisière).

Merci d'avance pour vos réponses.

L'équipage
07 juin 2016
07 juin 2016
0

Même question pour moi, en sachant que le plus gros consommateur sera le pilote auto Ryamarine st 1000.

07 juin 2016
0

sic'' vais je pouvoir tenir quelques jours au mouillage ''

Oui si tu ancre correctement et que le fond est correcte ! :mdr:

par contre pour ta conso frigo qu' elle temps fera t'il ?

quelques jours au mouillage deux c'est déjà quelques !

le mieux c'est de faire ton bilan d'énergie complet (feu,vhf radio ....) ,il existe des feuilles XLS qui traine sur ce forum .

07 juin 201607 juin 2016
0

A part le frigo et quelques ampoules à Led qui vont fonctionner 2h max, rien d'autre...
Je me disais que la batterie serait rechargée pendant la journée avec le panneau.
et qu'après 20h elle alimenterait seule le frigo jusqu'au matin.

Merci de ta réponse.

07 juin 2016
0

Bonjour,
quelques remarques sur ton projet
Ton panneau va fournir 100W, mais en fait 8,5Ah (Ampère = énergie, Watt égale puissance)
- moins les déperditions d'installation ( compte 15-20%)
- quand il est exposé dans le bon axe, et plein sud. La encore enlève 30% pour les déperditions d'orientation et de nébulosité

Il te fournira cette énergie de 10H à 16H, (soit 16-10) x 8,5 = 51 A. Le reste du temps tu n'auras pas grand chose car le régulateur, le plus souvent, a besoin d'une tension provenant des panneaux égale à Tbat+5V pour fonctionner.

Combien d'ampère ton frigo consomme t il vraiment?
si plus de 50A (peu probable) alors souci
si moins de 50A (vraisemblable) alors TVB

Hervé

08 juin 2016
2

frisco: vous devez remplacez vos Ah par des A et inversement!

07 juin 2016
0

Si tu as la place : prends le panneau le plus puissant possible genre 135 w ou mieux encore 2x100 w. La différence de prix n'est pas monstrueuse et çela te permettrai d'assurer ton autonomie électrique. Myshop solaire fourni une estimation par panneaux du rendement à attendre en fonction de la localisation et cela donne par exemple 50ah/ jour avec un panneau de 135 w, en été et dans le sud de la France.

07 juin 2016
0

A l intérieur du frigo il a y a marqué 42w je suppose qu'il consomme 4a, vu qu'en fonctionnant au minimum c'est largement suffisant.

Par contre pas la place pour en mettre 2 et dépasser 100w ça fait beaucoup plus cher.

Merci :)

07 juin 2016
0

Bonjour,
Pour mon installation (modeste) j'avais eu de très bons conseils et infos sur le site de WATTUNEED .Je pensais installer un 50 W mais après des échanges avec eux, j'ai acheté un 35W et j'en suis très content.
Info: je n'ai pas d'action chez eux .
Mon installation : enya.blog4ever.com[...]ux-2016
Yann

07 juin 2016
0

35w ? pour alimenter quoi :)

07 juin 2016
0

35 W pour :
GPS Carto Lowrance
Pilote auto Raymarine ST 2000+
VHF portable
Prise allume cigare et USB pour les téléphones
2 spots d'éclairage intérieur
Feux de navigation (peu utilisés)
Le GPS et le pilote étant toujours en marche car je navigue seul.
Le tout pour entretenir une batterie 60A
Yann

07 juin 2016
0

J'ai acheté le kit 135w chez myshop solaire, c'est vendu avec du câble de 6mm2 + 1 MPPT et les raccords.
4mm2 me semble un peu juste.
Pour le rendement je ne sais pas encore ce que ça vaut, mais sur un voilier, il faut compter avec l'ombre du mat ou de la bome.
Dans ton cas tu n'aura pas ce pb.

07 juin 2016
0

Salut,

Oui le panneau sera explosé plein soleil, par contre je n'ai pas beaucoup de longueur jusqu'à la batterie, moins de 5m en partant du panneau.

Apparemment le 4mm2 devrait suffire.

07 juin 2016
0

Hello,

Si tu n'as pas d'autres gros consommateurs, je dirais oui, tu tiendras quelques jours.

Ton panneau 100w va fournir un peu moins que la consommation de ton frigo, donc tu vas perdre quelques AH par jours donc tu tiendras quelques jours avant d'être obligé de recharger.

ça peu se calculer plus précisément, mais ça dépent de pleins de paramètres, et notamment est ce que tu vas ré-orienter ton panneau souvent dans la journée ou pas (un bateau bouge au mouillage) et est ce que ton frigo est bien isolé (mieux il est isolé, moins il tourne dans la journée)

De façons empirique, je dirais que ton frigo devrait consommer un peu plus de 40AH et ton panneau devrait fournir un peu plus de 30 AH chaque jours (peut être 35)

07 juin 2016
0

Synthese
on te dit tous la meme chose
tu vas produire entre 35 et 40A par jour et ton frigo ne devrait pas en consommer plus
coté cable, plus c'est gros, mieux c'est: si tu peux passer du 6 au lieu du 4 c'est mieux ( la bière sera plus fraiche)

08 juin 2016
1

il faut utiliser les bonnes unités on se comprend mieux ..
si on mélange les torchons et les serviettes ,ça ne fait pas bon ménage
les A c'est un débit ,les AH c'est une quantité
alain

07 juin 2016
0

Bon, ça devrait tenir au moins 2 ou 3 jours alors :)

De toute façon le reste de l'équipage n'aime pas le mouillage forain :D

Pour le cable, si je peux prendre du 6, j'en prendrai.

Faut il un cable particulier ? ou en acheter pas cher ?

Par contre faut il prévoir de mettre une diode anti retour sur l'installation ?

Si oui laquelle et comment, sachant qu'il n'y en a peut être pas dans le régulateur que je vais acheter.

Merci à tous pour vos réponses.

08 juin 2016
1

Mettre du 6 au lieu du 4 attention je viens d'avoir un problème avec mon beau victron tout neuf la vis du cavalier de serrage du câble a foiré c'est du 2 mm et ça ne prend que sur quelques filets inutile de vous dire que c'est de la connerie.
C'est juste un connecteur que l'on utilise en électronique et qui est soudé sur le circuit imprimé. Et maintenant je suis dans la mouise avec mon truc qui me sert à rien. Heureusement qu'il me reste l'ancien solara qui lui a des connecteurs dignes de ce nom. Il ne me reste plus qu'à contacter victron vu que je suis en ballade jusqu'à l'automne.
Perso j'ai un frigo de 160 l à bord et juste une éolienne et une vielle Rutland 913 pour alimenter tout le fourbi du bord et ça tient jusqu'à présent. Une précaution que je prend quand je suis au moteur je profite pour pousser le thermostat comme ça je tire moins sur la batterie quand je l'arrête.

08 juin 2016
0

Un panneau de 100Wc va te produire de 300 à 360Wh/jour en moyenne (cela sera certainement plus si les conditions d'ensoleillement sont bonnes.
Ton frigo de 42W va consommer par 24h environ 400Wh en considérant
Donc la production journalière de ton panneau de 100Wc est insuffisante pour alimenter ton frigo sur 24h.
ta batterie à une capacité de 110Ahx12 = 1210Wh donc une capacité utile de l'ordre de 600Wh (50%).
Je suis au regret de te dire que tu ne sera pas autonome au mouillage si tu branches un frigo.
A Tahiti un bateau équipé d'un frigo doit avoir au moins 350Wc de panneau et 300-400Ah mini de batterie pour être autonome.
Pour le câble du 4² cela suffit pour 100Wc. (a condition de ne pas exagérer sur la longueur de tes cables)

08 juin 2016
0

dans ton calcul tu ne tiens pas compte de la température extérieure ,ni de la technologie du frigo , de son isolation et de l'usage ...que l'on parle de WH ou d AH c'est la même chose .
alain

09 juin 2016
0

Effectivement, mais je suis parti d'une moyenne realiste: en general le compresseur fonctionne entre 20 et 30mn par heure dans un climat chaud. Dire qu'il va fonctionner 10h/24h me parait coherent par rapport a mon experience.
Si on passe ses vacances en hiver en alaska, il est clair que le frigo consommera moins. Ca tombe bien il n'y aura pas de soleil pour alimenter le panneau!

08 juin 2016
0

Salut Caracolito,

Donc en gros ça sert à rien d'acheter un panneau solaire en dessous des 200w car je ne serais pas autonome sur 2 ou 3 jours :-(

Bon ben je crois que je vais arrêter de rêver alors...

On restera au port le soir...

Merci.

08 juin 2016
0

C'est surtout la batterie qui fait l'autonomie. L’idéal serait de doubler ta batterie de servitude. avec tes 100Wc de panneaux, en ayant un déficit de 100 à 200Wh entre conso et production par jour tu aura ton autonomie de 3 jours.
Sinon, il faut que tu prévois une autre source d'énergie (1h de moteur/j, GE...) ou alors accepter de ne pas avoir de glaçons dans le Ricard.

08 juin 2016
0

Mais non.......cela limitera fortement le temps de fonctionnement de ton moteur pour recharger et c'est toujours ça de pris....

08 juin 2016
0

J'avais pensé au début à changer de batterie pour en mettre une au gel, mais je serais surement hors budget.
Avec panneau solaire souple, régulateur et cables, j'arrivais à 200 euros.

C'est pas tant pour les glaçons dans le pastis, mais plutot aliments et autres à mettre dans un petit frigo.

Merci à vous :)

0

Oui, je sais, ce sera hors sujet, oui, je sais aussi, razmote ne le dit pas dans ce sens là.

Il n'empêche que, envisager d'acheter une batterie au gel pour résoudre ses soucis de frigo, moi, je trouve ça rigolo.

Voila, merci de votre attention, pardon, bonne soirée. :-p

08 juin 2016
0

Comme a dit Mike56, L'installation telle que tu l'envisages va te permettre de produire 80 à 90% de ton besoin. Si tu n'as qu' 1/2 de moteur/j à faire, cela reste raisonnable.

08 juin 2016
0

Je crois que mon alternateur débite 80 ou 90 a/h, faudrait donc que je le fasse tourner un peu tous les jours.

Vais voir... :)

Merci

08 juin 2016
0

ne désespère pas... regarde aussi les sites concernant les camping cars, tu y trouveras peut-être une solution adaptée à ton besoin.

par exemple:
le-camping-car-pour-les-nuls.blogspot.fr[...]ur.html

08 juin 2016
0

Le jeune Caracolito, à défaut de glaçon dans son Ricard n'est pas loin d'en avoir dans son cerveau!!
qu'est-ce que des Watts-heure viennent faire dans une batterie!!
Une batterie a une capacité qui se mesure en Ampères et un débit (entrée ou sortie) en Ampères.heures
Il faut raisonner en élec comme les litres d'essence d'une voiture sinon on en vient dire "ta batterie peut stocker 110CV"....incompréhensible non?
Ce panneau va cracher ses 35 ou 40A par jour d'ensoleillement "normal", qui va charger 30 à 35% de la batterie de 110A, ce qui devrait suffire au frigo.
Pense à mettre le régulateur le plus proche possible la batterie (intensité regul-bat > intensité panneau-régul) pour minimiser les pertes
En revanche pour la batterie, ne pas hésiter à prendre une "gel" Sa durée de vie sera double d'une batterie classique.
Ta solution est tout à fait correcte et simple. Au pire tu feras une heure de moteur si tu as plus de deux jours de temps pourri.

08 juin 2016
5

Si tu avais un minimum de culture électrique, tu saurais que l'unité pour mesurer l'énergie Electrique, qu'elle sorte d'une batterie ou d'un panneaux solaire, la plus communément utilisé par les électriciens est le Wh (watt-heure) et que un Wh équivaut à un Ah multiplié par le voltage de l'installation.
Qu'est que la capacité d'une batterie? c'est la quantité d'énergie qu'elle peut stocker, et donc elle s'exprime en Wh. On peut l'exprimer éventuellement en Ah mais il faut alors l'associer à la tension de la batterie. une batterie de 130Ah suivant qu'elle est en 12V ou 24V n'a pas du tout la même capacité.
D'ailleurs, dire qu'un "panneau va cracher ses 30 ou 40A par jour d'ensoleillement" ne veut rien dire. L'ampère est une unité de courant (instantané) pas d'énergie.
En sortie du régulateur, on aura une courant instantané max de l'ordre de 8A max et cela pour un ensoleillement de 1000W/m².
Tu saurais également que:
- la durée de vie d'une batterie (acide, gel, ou AGM) dépends directement de sa profondeur de décharge, on évitera toujours de décharger une batterie au delà de 50% de sa capacité nominale.
- les capacités des batteries de servitudes sont exprimées en C100 ou C120, ce qui correspond à une décharge en 100h (ou 120h). Si tu décharges la batterie en 10h comme c'est le cas ici, la batterie n'a plus qu'une capacité nominale que de 90-95Ah...
- Enfin une batterie Gel à une durée de vie inférieure de 10 à 15% par rapport à une batterie classique!

Donc avant d’émettre des jugements essaie de vérifier tes affirmations, cela t'évitera de dire des âneries.

(Pour ta gouverne, le "jeune" Caracolito est ingénieur depuis plus de 25 ans. Il est responsable du bureau d'études d'une société spécialisée dans l'installation et la conception d'installations photovoltaïques sur Tahiti. Je pense qu'il maîtrise le sujet).

08 juin 2016
0

:mdr:

:pouce:

08 juin 2016
1

Frisco, vous confondez complètement A et Ah.
Ah (il faudrait préciser sous 12V) est utilisé par abus de langage pour mesurer une quantité d’énergie, que l'on peut convertir en Wh, en calorie ou en Joules, tout comme 1L d'essence.

Ampères c'est l'intensité, par abus de langage on l'utilise pour désigner la puissance car on connait la tension (il faudrait préciser la tension - ici 12V).
Cette puissance est convertible en W ou en CV.

"Ce panneau va cracher ses 35 ou 40A par jour d'ensoleillement" revient a dire cette voiture consommer 120cv par jour.

08 juin 2016
1

Frisco devrait réviser un peu les unités électriques

10 juin 2016
0

Retourne te coucher Frisco ou arrête l alcool

08 juin 201608 juin 2016
1

Latortue, sur le lien que tu as donné, voici ce que dis l'auteur :
j'ai eu un frigo à compression de 85 litres, une batterie de service de 120 Ah et un panneau solaire de 100 W ; je n'allais que tous les 3 jours dans un camping recharger à fond ma batterie de service.

Je suis donc pile poil dans ce schéma sauf que mon frigo à compression est plus proche des 40L que des 85.

Et comme dit frisco, au pire je ferais un peu tourner le moteur.

Merci.

08 juin 2016
0

Bon maintenant que ça devient concret, il me reste 2 questions à régler :
Faut il des câbles électriques spéciaux ?
Je compte mettre une diode anti retour ou la placer ?
Entre le panneau et le régulateur ou régulateur et batterie ?

Merci :)

08 juin 201608 juin 2016
0

Pas besoin de câbles spéciaux qui coûtent un bras.
Tu prend du câble industriel (n'importe ou dans une GSB) attention, pas du rigide, du souple, celui avec la gaine noire est super costaud et tiens bien aux UV,n mais il existe aussi en gaine blanche je crois.

Du 4 mm2 suffit si tu n'as pas de grande longueur (jusqu’à 5/6m) sinon du 6, mais comme dis plus haut, vérifier que les borniers l'acceptent, sinon, ça le fait quand même mais il faut réduire un peu la section sur la terminaison. (c'est sans effet sur le rendement )

J'avais fait une installation comme la tienne sur une vedette, il y a quelques années, mais avec un 90w, le propriétaire en était très content, il restait plusieurs jour au mouillage à Port Cros sans soucis. je lui avait mis un controleur de batterie pour le tranquilliser.

08 juin 2016
0

Un outil facile pour choisir les sections de câble:
conseil.seatronic.fr[...]age.php

Pour la diode, voir si le panneau n'en a pas déjà une dans son boitier.
Le mien en a une, je pense qu'il doit s'agir d'une diode anti retour (sinon je sais pas a quoi elle sert)

08 juin 2016
1

Houla, mais arrêtez donc d’effrayer ce pauvre Razmote.

Bien sur que tu peux aller au mouillage avec ton panneau de 100W et que tu tiendra quelques jours.

Comme je te l'ai dis, ça dépend de l'isolation de ton frigo, plus que de la puissance consommée. Un frigo bien isolé va tourner 20% du temps alors qu'un frigo moins bien isolé va tourner peut être 50% du temps.

J'avais tenu compte de ça (50% du temps) dans mes calculs empiriques.

Tu peux me croire, je tiens plusieurs jours au mouillage dans ma même zone que toi avec mon frigo (moyennement isolé) en route (et j'ai pas que ça qui consomme) et je suis dans une configuration plus défavorable que la tienne, puisque je suis en voilier et donc il y a plein de moments ou un de mes deux panneaux de 50w est à l'ombre. :-)

Si je sors mon panneau amovible de 100w, alors je passe à 200w en tout et la je suis totalement autonome, mais avec 100W, ça tiens déjà plusieurs jours. J'ai 140 AH de batteries donc a peine plus que toi.

Alors ne renonce pas à tes envies de mouillages a cause de gens qui te font peur pour rien, ça serait dommage de passer à coté de ça dans notre coin.

Au pire, tu y vas, tu surveille un peu tes batteries au début pour voir comment ça se passe (sans rester devant toute la journée!) et si elles faiblissent tu rentre au port pour une nuit pour recharger.

08 juin 2016
0

Merci Now de ton retour.

l'été dernier j'avais relevé que mon frigo se mettait en route pendant 5mn tous les quart d'heure.
Donc il marche 20mn pour une heure et je suppose que la mesure de consommation de 42w est bien sur 1h et non ces 20mn.
Je précise qu'il est au mini et que ça suffit.

08 juin 2016
0

Non, 42W, ça doit être la puissance consommée quand le compresseur est en route, donc il ne consomme ces 42W que 33% du temps donc il va pomper à peine 30AH sur tes batteries en 24H ...

Si ça se trouve, si tu ne consomme rien ou pas grand chose à coté, tu vas être autonome avec ton 100W. de touotes façons, au pire tu tiens 3 ou 4 jours je pense.

Vas y fonce, rien ne vaux l'expérimentation dans ce domaine, et dans quelques temps, fais nous un retour pour voir si on c'est trompé :-)

08 juin 2016
0

@ Razmote,
Si en plus tu as fait ta mesure du temps de fonctionnement de ton frigo de jour, il y a fort à parier qu'il se met en marche moins souvent la nuit, quand la température du carré est moins élevée et que le frigo reste fermé.

08 juin 2016
0

Bonjour
Sans rentrer dans tous ces calculs savants ci-dessus, je donne mon exemple:
Frigo 45 w/h, ampoule led, douchette,
1 panneau solaire fixe rigide black contact 100 w ( bonne qualité), batt AGM 110A (5 ans), régulateur MPPT avec controleur, cable entre panneau et régul lg 6m en 2.5 mm2, je tiens au mouillage 3 jours , 2 nuits de juin à sept entre Cassis et ST Raphael
En été sans modif de l'orientation mon panneau débite encore jusque 18H
Frigo au max de sa puissance dans l'aprem et au mini durant la nuit .
Bonne réflexion et bonnes nav

08 juin 2016
0

Merci aussi pour ton retour Born :)

3 jours, 2 nuits me conviennent parfaitement.

08 juin 2016
0

avec le prix de la nuit au port dans la région et en saison
avec 3-4 nuits économisées (mouillage) tu dois avoir de quoi t'acheter un joli panneau en plus :D
c'est un investissement vite amorti

sur les diodes, moi j'en ai dans mon boitier de panneau mais apparemment ce sotn des bypass, qui améliorent la production le panneau est mi ombre mi soleil (il est grand, 200w)

08 juin 201608 juin 2016
0

Bon voila le panneau solaire que je vais commander demain matin :
www.ebay.fr[...]1136309

Et le régulateur de 10A qui devrait suffire :
www.ebay.fr[...]2379235

Manque plus que les cables.

Par contre le panneau est livré avec 2 cables et connecteurs, je compte passer ces cables par la casquette qui fait bain de soleil au dessus de la timonerie.
Je suppose que l'on peut trouver des fiches femelles pour éventuellement les encastrer et ainsi enlever le panneau après usage.

J'ai bon ?

Merci.

09 juin 2016
0

Pour les prises il existe plusieurs marques pas compatibles entre elles.
la plus courante est le MC4. Sur la photo cela ressemble a du tico electronics.
le pb de ces connecteurs c'est qu'il faut des pinces speciales pour les sertir.
le mc4 on peut eventullement souder le pin sur le cable.
l'ideal est de trouver des connecteurs phoenix contact qui peuvent se poser sans outil special.

08 juin 2016
0

bonsoir,
as tu vue les frais de port ???????
les prises tu l as trouve sur amazon pour pas grand chose
lionel

08 juin 201608 juin 2016
0

Salut,

Oui j'ai vu les frais de port, mais pour 130 euros livré pour un 100w souple, j'ai pas trouvé mieux.

Merci pour l'info Amazon, je vais aller voir.

Ces connecteurs sont étanches ?

08 juin 2016
0

Effectivement : tres bon prix !

08 juin 2016
0

je ne suis pas expert mais c'est normal que ce soit indiqué 18v pour le panneau ? je croyais que c'était 12 ou 24v ?

le régulateur normalement prend du 12 ou 24v ? ça fonctionne aussi avec du 18?

100w en 18v c'est équivalent à 150 en 12v ?

09 juin 201609 juin 2016
0

C'est normal.
la tension du panneaux doit etre superieure a la tension de la batterie pour povoir debiter, sinon se serait la batterie qui se dechargerait dans le panneau.
le couple tension intensite du panneau varie en fonction des conditions d'ensoleillement et de l'utilisation.
100W c'est 100W. D'oú l'interet d'un regulateur Mppt qui permet de fournir le maximum du potentiel du panneau.
les 18v indiqués correspondent a la tension du panneau lorsqu'il débite sa puissance max pour un ensolleillement de 1000w/m2 à 25°C.

08 juin 2016
0

C'est l'équivalent en tout cas des panneaux solaires vendus par wattuneed.com.

Donc je suppose que tout ça est normal.

08 juin 2016
0

Bonjour razmote.

Je viens d'installer justement un panneau de 100w souple et un regulateur mppt. J'ai une batterie de servitudes de 105Ah et ma conso majeure est un frigo de 60w/h.
Je suis de plus justement dans la region de porquerolles.

Je viens de faire 3/4 jours au mouillage là bas, sans difficulté. Limite, mais sans blocage.

Au plaisir de te voir un jour dans les iles d'or, avec une biere au frais.

Clément sur Fenua II

08 juin 2016
0

Bonjour razmote.

Je viens d'installer justement un panneau de 100w souple chez wattuneed et un regulateur mppt. J'ai une batterie de servitudes de 105Ah et ma conso majeure est un frigo de 60w/h.
Je suis de plus justement dans la region de porquerolles.

Je viens de faire 3/4 jours au mouillage là bas, sans difficulté. Limite, mais sans blocage.

Au plaisir de te voir un jour dans les iles d'or, avec une biere au frais.

Clément sur Fenua II

08 juin 2016
0

Salut Donald,

Justement j'y vais cet été à Porquerolles, j'emporte donc les bières avec moi :-))

Merci pour ton retour.

09 juin 2016
1

Les diodes anti retour servaient a empecher que les batteries ne se dechargent dans les panneaux la nuit à l'époque oú la regulation se faisait en direct avec des relais.
Avec les regulateurs modernes, et a forciori les MPPT, cela ne sert a rien.

09 juin 2016
0

Merci Caracolito,

Par contre y a t il un risque quand le panneau solaire est branché, lorsqu'on démarre le moteur du bateau ?

En l'occurrence un Volvo 200 cv 6 cyl. diesel.

La diode ou le régulateur permettent de protéger le panneau dans ce cas la ?

Merci.

09 juin 2016
0

Il n'y a aucun risque.
Le regulateur ne permet au courant de passer que dans un sens. Surtout un mppt qui n'a pas de liaison physique entre le + batterie et le + panneau.

09 juin 2016
0

Bon... je viens de m'apercevoir que le controleur de charge que je voulais prendre est un fake... ça n'est pas un MPPT, j'ai vu ça sur Youtube.

Donc il faut que j'en trouve un vrai et pas trop cher...

09 juin 2016
1

Un mppt cprofessionnel 3 fois plus cher qu'un Pwm.
Un mppt est surtout interressant quand la tension panneau est nettement superieure a la tension batterie.
Dans ton cas de figure avec un panneau 12v, tu peux prendre un regulateur Pwm. La difference de rendement avec un Mppt ne sera pas trop importante (10%).
Au niveau professionnel je recommande les marques Victron, Steca, Morningstar qui proposent toutes du haut de gamme.
EPsolar (marque chinoise) propose du materiel interressant sur le plan qualité/prix pour des Mppt.

09 juin 2016
0

Merci Caracolito,

Car du coup j'étais perdu et je ne savais plus quoi prendre...

D'autant que mon budget ne me permet pas de prendre un régulateur de plus de 50 euros.

Et a ce prix la, pas sur qu'il existe des MPPT.

09 juin 2016
0

Bonjour,
Sur Porquerolles, et en méditerranée en général, attention car lors des grosses chaleurs, le frigo fonctionne à plein régime toute la journée. Il ne faut donc pas se fier à la consommation "moyenne", mais bien à une consommation plein pot en journée, et plus faible la nuit.
L'installation de diodes (anti retour) est indispensable.
Un fonctionnement du moteur 1 heure par jour s’avérera indispensable.
Bonne nav

09 juin 2016
0

Avec MPPT, pas besoin de diodes anti retour.
Les diodes font baisser la tension dans un sens t servent de coupe circuit dans lautre
Les MPPT intègrent tout cela.

09 juin 201609 juin 2016
1

"L'installation de diodes (anti retour) est indispensable".
.
Ah bon.... Peux-tu développer.....

10 juin 2016
0

Rien a voir avec les diodes anti retour...... mais je te donne volontiers la réponse...if needed.. ;-)

10 juin 2016
0

Alors la réponse Barbatruc??
Effectivement le mien continu de débiter même avec une partie du panneau à l'ombre, en été il débite même par temps voilé

19 juin 2016
0

:pouce:
Exact, et quelle est la différence entre une diode by-pass et une diode anti-retour?

10 juin 201610 juin 2016
0

Je vais être vache et répondre par une question:
Quand une partie des cellules sont à l'ombre, pourquoi certains panneaux continuent à débiter, bien que plus faiblement, alors que d'autres autres ne débitent plus rien?... Si j'élabore, même la question, je te donne la réponse... ;-) :-p :-p :-p :-p :-p :-p :-p :-p :-p :-p :-p

10 juin 2016
1

Je te donne la reponse: le panneau est compose de plusieurs branches de cellules e serie et sont reliées par des diodes by-pass intégrées au panneau qui empeche la branche au soleil de debiter dans celle à l'ombre.
rien à voir avec les diodes anti-retour qui empechent les batteries de se decharger dans les panneaux de nuit quand ils sont branchés en direct.
Les dides by-pass sont intégrées au panneaux. Les diodes anti-retour installées en aval par l'utilisateur.

09 juin 2016
0

Merci MoonLight,

Quel type de diode prendre et ou ?

09 juin 201609 juin 2016
0

Je profite du sujet pour poser une question :coucou:
Sur la notice d'install, ils conseillent de mettre une couverture pour masquer le panneaux tant qu'il n'est pas branché.

Sachant que c'est une installation démontable, il y at-il des pécautions à prendre au moment du branchement / débranchement.
J'ai un panneau 135w back contact et un MPPT Victron avec raccords MC4.

09 juin 2016
0

Pour debrancher le panneau, il ne faut pas qu'il produise.
tu peux le faire en mettant une couverture ou en le faisant la nuit.
la meilleure solution, c'est de rajouter avant le regulateur un interrupteur-sectionneur (ca coute assez cher et c'est difficile d'en trouver en DC.
par contre, il ne faut pas utiliser les connecteur MC4 pour le debrancher quand il est en charge.
si ton panneau est souple et simplement posé, tu peux aussi le retourner face contre sol.
par contre ne jamais utiliser les connecteurs MC4 en charge pour le debrancher.
les normes preconisent un interrupteur-sectionneur bipolaire et des fusibles entre panneau et regulateur mais cela n'a pas de sens sur de si petites installations.

09 juin 2016
0

OK merci Caracolito, donc je recouvre avec un taud par exemple et je débranche, idem pour installer.

09 juin 2016
1

Houlala, encore pas mal d’approximations sur ce fil ...

C'est curieux, je branche et débranche mes panneaux en charge (en plein soleil) sans avoir jamais aucun soucis...

J'ai deux 50W en "fixe" en un 100w en "volant", Ils sont tous branchés avec des connecteurs étanche et je les branches/débranches, librement sans aucune précautions, même en plein soleil.
Donc aucun soucis de ce coté la.

Par contre, ce qu'il ne faut pas faire, c'est débrancher la liaison Régulateur/Batterie alors que le panneau débite. Grillage de fusible (au minimum) garantie.

10 juin 2016
2

Chaque fois que tu déconnectes en charge 'tu crées un arc dans le connecteur. Au fil du temps, la liaison dans le connecteur va se deteriorer et il va chauffer.
ce n'est pas parce que tu le fais que c'est une bonne idée.
Cela m'arrive souvent de voir des connecteurs fondus en raison d'une mauvaise utilisation.

17 juin 2016
0

Mais non, ça dépens de la qualité des connecteurs.
Evidemment si tu mets des connecteurs en merdonium supérieur ...

Et puis de toutes façons, je ne passe pas mon temps à déconnecter constamment, c'est rarement pour les 50w que j'ai en fixe, et de temps en temps pour le 100w en volant donc ça tiendra très longtemps.

Faut arrêter de couper les cheveux en 4, aucune chance de faire de la soudure à l'arc avec un panneau solaire... :heu:

09 juin 2016
0

Salut Harry,
Ça dépend sans doute de la puissance. En 24v ça peut faire un arc ? Je ne sais pas ce qui se passe dans un panneau quand il est débranché ni quel est le risque mais c'est indiqué de ne pas débrancher en charge.
Le MPPT il est sous la couchette AR pas de danger que j'y touche ;-)

10 juin 2016
0

Même en 12V on fait des arcs.... ;-)
Cela est en rapport avec l'intensité du courant que tu coupes.
Et cela a tendance à être plus "meurtrier" pour les contacts en courant continu qu'en alternatif lors de la rupture de contact.

10 juin 2016
0

le regulateur sous la couchette j'aurai pas fait !
s'il crame ,
ça va mettre le feu au bateau et ... aux fesses :jelaferme:

10 juin 2016
0

Il y a déja les batteries, je suis d'accord c'est pas terrible.
J'ai prévu la longueur pour le mettre au dessus sur la cloison mais il faut percer le support des matelas, j'étais pas outillé.

10 juin 201610 juin 2016
0

Bonjour à tous,

Voila j'ai trouvé un vrai régulateur MPPT, plus cher certe mais surement plus performant.

Voila, panneau solaire et régulateur MPPT commandé ici :
www.ebay.fr[...]0004204

Et ici :
www.ebay.fr[...]3270003

Cout total 187 euros.
Pour le régulateur on le trouve moins cher en Chine, mais je préfère payer par Paypal, retour payé et avoir une protection acheteur.

Il me manque plus que les cables et c'est bon.

Si vous avez un bon plan pour 5m de câble diamètre 4mm...

Merci à tous de votre aide.

10 juin 2016
0

sur les sites comme tyboat il y a des régulateurs en dessous de 50€, mais pas des 10A (25€ le modèle 5A, 43€ le 8A), mais je suppose que tu es déjà passé voir.

10 juin 2016
0

Salut La tortue,

Non j'avais pas vu mais de toute façon je préférai prendre un MPPT et en 10a.

Merci.

17 juin 2016
0

Bonsoir à tous,

Je viens de recevoir mon panneau solaire souple de 100w :)

Par contre j'ai une question, on dirait qu'il est recouvert d'un film plastique très fin qui recouvre le panneau entièrement coté cellule.

A un endroit il y a un petit morceau qui est un peu déchiré (taille d'une pièce de 5cts) et dans un coin ça se décolle un peu.

Est ce une protection que l'on peut enlever ou alors elle sert vraiment à quelque chose ?

Je suppose que ça ne devrait pas nuire au fonctionnement du panneau mais bon...

Merci d'avance.

17 juin 2016
0

Oui, il faut l'enlever. C'est une protection pour le transport.

17 juin 2016
0

Bonjour,
Mon panneau solaire était protégé par un film lors de la livraison, assez fin et se décollant comme un ruban adhésif.
Je l'ai enlevé et tout fonctionne bien.
Yann

18 juin 201618 juin 2016
0

Bonjour,

Merci à vous, je vais donc l'enlever...

Je préfère demander plutôt que de faire une bêtise :-)

Le régulateur et le cable devraient arriver d'ici une semaine.

Je vous ferais des photos de l'installation dès que.

Bon Week End

04 juil. 201616 juin 2020
0

Bonjour à tous,

Voila, installation finie, tout fonctionne parfaitement.

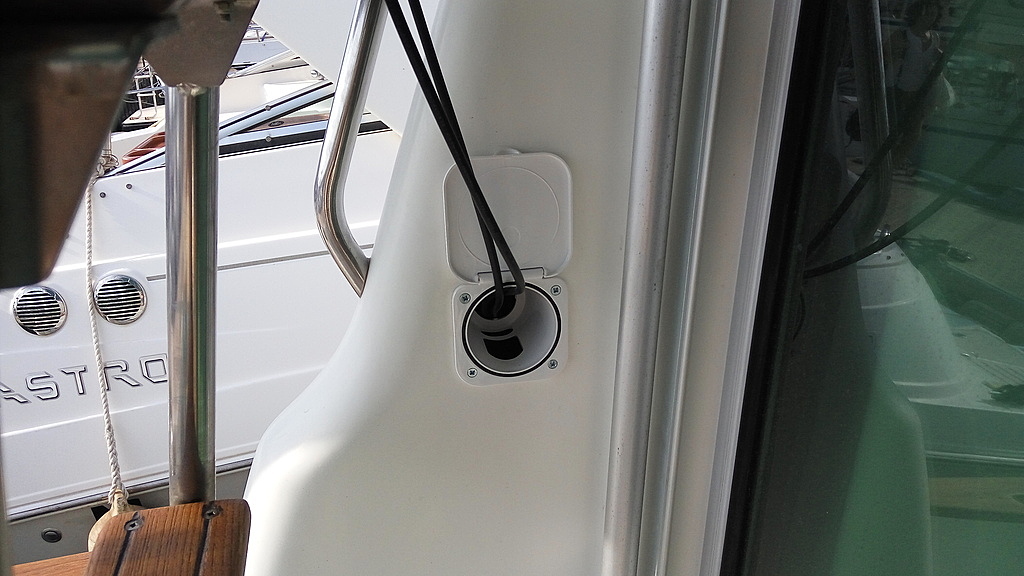

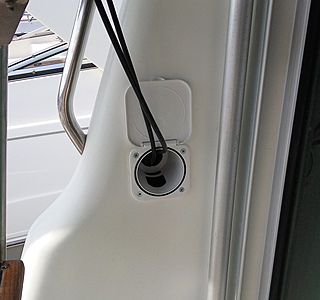

J'ai encastré un support douchette pour la sortie des cables vers le panneau, le régulateur est juste derrière et la batterie dans la cale en dessous, donc les 5m ont suffit et les connecteurs reçus sont standards.

J'ai testé sur la journée, avec frigo en marche à 50%, j'avais en fin de journée entre 13,4 et 14,5v sur la batterie.

Le régulateur n'a jamais fournit plus de 4a, mais c'est peut être parce que la batterie ne le demandait pas.

Par contre faut il rajouter un fusible sur le + qui va à la batterie ? si oui, combien d'ampère ?

Autre chose, quand je ne me sers pas du panneau, je le range, mais le régulateur lui est toujours en fonction et donc il consomme un peu (>20ma), je pensais mettre un interrupteur pour le couper de la batterie, bonne idée ?

Merci à vous.

Cout total panneau 100w souple, régulateur MPPT, double cables 5m et douchette 220 euros, Je vous mets quelques photos :

Votre réponse

Merci de contribuer aux réponses sur HISSE ET OH !

Merci de vérifier de bien répondre au sujet. Fournisser des détails sur votre réponse et partager votre expérience et vos recherches !

Mais éviter de …

  • Demander de l'aide ou de répondre à une autre question (utiliser les commentaires dans ce cas).
  • Porter un jugement et manquer de respect dans votre réponse.
  • Pour plus d'information, consulter la FAQ et la Charte de HISSE ET OH !

Déposer un fichier ici ou Cliquer pour envoyer

 Ty arc en ciel au pays du Ty punch

Après la pluie...

  • 4.5 (137)

Ty arc en ciel au pays du Ty punch

mars 2021
