connexions antenne GPS sur Navicom RT550

Bonjour,
j'ai acheté une antenne GPS pour brancher sur la VHF afin de pouvoir utiliser la fonction AIS.
La VHF est une NAVICOM RT550 AIS, l'antenne TOPGNSS venant du même endroit que le SARS-CoV2.
J'ai une prise de raccordement à la VHF câblée et repérée.
En revanche, pour l'antenne, c'est moins clair.
Le fil rouge noté VCC:12V, là, ça va. En suite, j'ai un fil noir noté GND, je suppose que ce doit être le négatif.
Là où ça se gâte, c'est qu'il y a un deuxième câble noir blindé GND dont je ne sais pas trop quoi faire.
Et là où ça ne va plus du tout, c'est avec les fils vert et jaune. Sur quoi les raccorder?
J'ai bien pensé à appairer les couleurs, mais j'ai un doute... ça paraît trop facile.
Sur la prise fournie par NAVICOM pour raccorder une antenne, il y a en plus un fil gris, un bleu et une tresse.

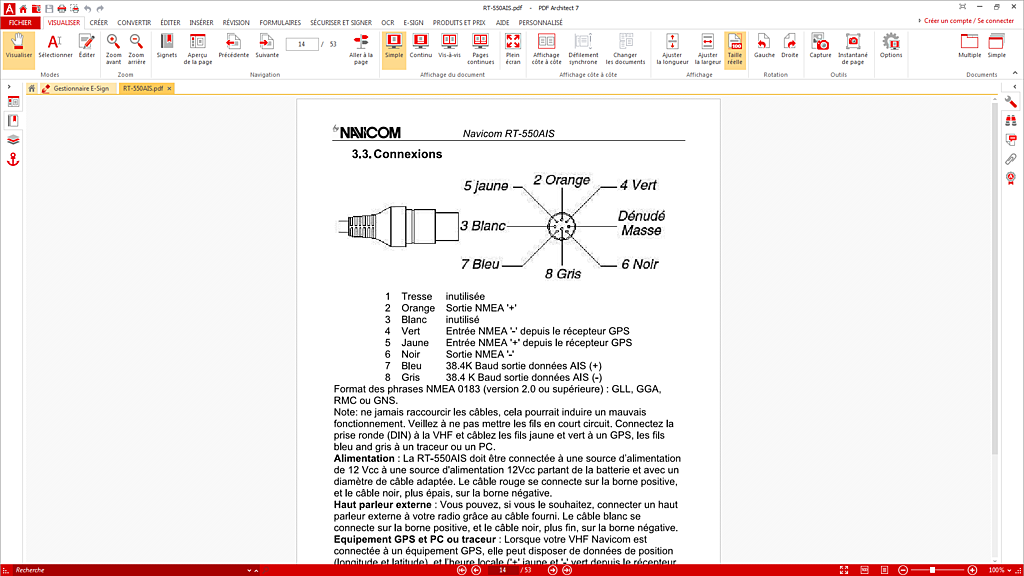

La notice NAVICOM identifie tous les fils, et encore... Je pense qu'entre la VHF et l'antenne, la réception de l'une doit être reliée à la réception de l'autre et vice-versa, car il me semble avoir vu quelque part que des entrées devaient être branchées sur des sorties.
Alors, pour résumer:
- Le fil rouge, alim de l'antenne + 12v
- Le fil noir, négatif 12V
- Le câble blindé noir, relié à la tresse ?
Et si vous pouviez m'indiquer comment raccorder les autres jaune et le vert, ça m'éviterait de me faire un trou dans le crâne à force de le gratter...
Et question subsidiaire: la VHF reconnaît-elle automatiquement l'antenne GPS ou y a-t-il une manip à effectuer?
Merci d'avance.

L'équipage
30 mai 2020
30 mai 202016 juin 2020
0

Bonjour,
Un petit tuto récupéré sur le net il y a longtemps.
J’espère qu'il t’aidera.
Amicalement



30 mai 2020
0

Bien ce que je pensais, c'est pas gagné.
Merci pour les liens...


25 oct. 2021
0

Salut je suis entrain d essayer de faire la meme instalation, as tu réussi ?


27 oct. 202127 oct. 2021
-1

Bonjour,
Cette antenne est paramétrable, c'est pour celà qu'il y a un fil jaune Rx (entre autre) pour recevoir les données de paramétrage d'un ordinateur.
Mon antenne est arrivée paramétrée en 4800 bauds, ce que j'avais demandé à la commande, donc je n'avais pas à changer la vitesse de com.
Donc le jaune de l'antenne, on l'oublie, partant du principe que la vitesse de transmission est OK.

Pour que le GPS dialogue avec une VHF, il suffit de connecter l'alim (le rouge et le noir, mais cà, tu l'as déjà fait, puis :
le vert du GPS (Tx) vers Le Jaune de la VHF (GPS+)
J'ai repris le noir de l'alim vers le vert de la VHF (GPS-)
Les 2 tresses des appareils sont interconnectées

La transmission de la position a été pratiquement instantanée pour moi.


27 oct. 2021
0

Merci pour ton aide je vais essayer ça la prochaine fois que je passe au bateau.
Bon vent


27 nov. 2021
0

Bonjour,
J’ai acheté pour la brancher sur ma RT550AIS AIS.
J’ai connecté l’alimentation de l’antenne sur une prise usb (je croyais pourtant avoir acheté une antenne 12v 🤬) et le fil blanc de l’antenne au fil jaune de la RT550AIS et je n’ai aucun position GPS.
Dans la doc de l’antenne, le fil blanc est noté « TX », le vert « Config » et j’ai en plus un rouge et un noir pour l’alimentation.
Dans la doc de la RT550AIS il est noté que le fil jaune est l’entrée NMEA 0183+, et le vert l’entrée NMEA 0183-.
Comment puis-je savoir si mon antenne transmet quoi que ce soit ?
Est ce que je dois brancher le fil vert de la RT550AIS à la masse ?
Merci beaucoup pour votre aide.
Étienne


27 nov. 2021
0

Bonjour, il faut que tu ajoutes le câblage du noir de l'antenne vers le vert de la RT550S


Pexcha:J’ai essayé ça mais comme je n’ai pas voulu casser les connecteurs lj’ai enfonce des fils dans les contacts et je suis pas certain que ça se touchait bien. Bref un vrai boulot d’amateur. Comme dit dans un autre fil (foirage également), j’ai sorti le rouge et le saucisson et décidé que ça irait mieux demain. Merci bcp et bonne soirée !·le 27 nov. 2021 19:42
28 nov. 2021
0

Pexcha, normalement , ta VHF a été vendue avec le connecteur qui va bien, connecteur que tu connectes à ta VHF donc, et de l'autre côté, tu dois avoir des fils dénudés qu'il est facile de raccorder par un domino par ex., le temps de faire le test


Pexcha:Merci Kivoalai mais le bateau m’a été vendu avec la VHF et je n’ai rien d’autre que la notice de cette dernière. J’ai refait mes branchement propre et je n’ai toujours rien donc soit mon antenne GPS n’a jamais fonctionné, soit ma VHF est défectueuse. ·le 29 nov. 2021 10:02
30 nov. 202130 nov. 2021
0

Bonjour,
je ne sais pas si ça va aider, mais j'avais récupéré un post qui expliquait le branchement.

GPS > VHF

Vert (in) non connecté
Jaune (out) > Jaune ( nmea+ )
Noir et tresse > Vert ( nmea- ) + fil noir alim-
Rouge > Rouge alim +

Chez moi, ça fonctionne.

Bon courage
VdB


kivoila:Attention, son antenne serait en 5 Volt.·le 30 nov. 2021 13:59
kivoila:Je parlais de la Matsutec, bien entendu...·le 30 nov. 2021 14:20
Van de Boot:Au temps pour moi, j'ai zappé la tension d'alimentation... VdB·le 30 nov. 2021 18:40
30 nov. 2021
0

Bonjour et merci encore pour toutes ces réponses.
J’ai réalisé que j’avais théoriquement de quoi tester le signal sortant NMEA0183 de mon antenne GPS grâce au multiplexeur wifi que j’ai acheté.
L’interface web a une page de test et elle ne m’a rien affiché quel que soit le branchement essayé.
Je vais renvoyer l’antenne au vendeur et lui demander un échange. Et comme j’ai rapporté le multiplexeur chez moi je vais pouvoir tester tout ça avant d’aller au bateau.
@VDB je pense avoir essayé ce branchement. Je vais vérifier avec la nouvelle antenne.


21 mai 2023
0

Bonjour,Ce fil me semble adapté à mon propos.
Je dois brancher une antenne GPS de mar que in connue à une VHF RT550 DSC.
L'antenne est de type "active" et de marque inconnue.
Quatre fils nus noir, rouge, vert et enfin blanc.
Pas de doute pour pour les deux premiers qui alimentent l'antenne en 12V.
Je n'ai trouvé aucune information d'antenne avec avec les couleurs restantes.
Côté VHF,le connecteur GPS m'offre deux fils. Un jaune et un vert.
Il n'y a sûrement pas grand danger à tenter leux combinaisons possibles mais l'un d'entre vous pourrait-il me confirmer cette dernière idée et le câblage conforme afin de ne rien risquer du tout.
