connexion pilote Simrad vers réseau NMEA 2000

Ia orana
je viens d'acheter un pilote de barre franche Simrad TP32. Super pilote que je ne peut utiliser que en mode "cap" pour l'instant.
je dispose intégrés dans la prise de deux câbles pour les donnée, NMEA 0183 et, un câble Simnet ( terminé en jaune a priori une "prise mâle")
je souhaiterais connecter mon pilote au reste du réseau en NMEA 2000.

après pas mal de recherche sur le net et avant de faire des C........ies

il existe des câbles drop simnet/micro C mais avec la même prise coté Simnet

existe il des connecteur Simnet mâle/mâle ?

www.tyboat.com[...]re.html

doit je utiliser une prise simnet 3 prises ( femelle ? ) ? quid de l'emplacement libre ?

www.tyboat.com[...]et.html

puis je couper le câble pour connecter directement une prise micro C Maretron ( comme le reste du réseau ) le câble Simrad n'a pas de fil pour la masse ( 4 fils pour simnet 5 pour les câble Devicenet NMEA 2000)?

qui a déjà fait cette manip ?

de gauche a droite
Devicenet / seatalk NG / simnet

L'équipage
15 août 2015
15 août 2015
0

Hello,

Ton TP32 sort du Simnet, c'est à dire le fil de droite sur la photo ?

Si tu as lu l'article suivant:
www.panbo.com[...]op.html

on comprend donc que le cable Simnet est compatible NMEA2000 à une couleur près (jaune au lieu de blanc et que la masse est réalisé par le blindage mylar du cable et pas par une tresse de masse.
Sinon tout semble OK

J'ai déjà bricolé un cable pour relier des réseaux "cousins" (NMEA2000 Lowrance vers SeaTalkNG Raymarine)
J'ai effectivement utilisé des embouts Maretron de chez Tyboat.
Aucun pb, correspondance parfaite des couleurs des conducteurs, elles même rappelées sur les contacts des embouts Maretron. Du très bon matériel "Pro".

Amicalement.
FX
Autre accessoire:
www.nautiboutique.fr[...]2-tp32/

15 août 2015
0

+1 pour les embouts Maretron vraiment facile à câbler et de bonne qualité. J'ai déjà vu la page de panbo.com, mais justement quelque chose m'échappe: chez simrad le blindage est une simple feuille de mylar, alors que pour les autres c'est une tresse. Or cette tresse ce connecte sur un emplacement dédié de la pris Maretron.
Quelle serait la conséquence si le blindage n'était pas câblé?

Pour les autres fils c'est OK a une couleur près (blanc devient jaune chez Simrad).

15 août 2015
0

Hello,

Bah au pire tu aurais des parasites si tu es en environnement hostile.
Oh, rien de grave: Le bateau fera des virements de bord tout seul.
Je plaisante.

Normalement ça devrait marcher avec Can high et Can-low.

Amicalement.
FX

15 août 2015
0

Attention à ne pas oublier d'alimenter le bus NMEA2000 en 12V

15 août 2015
1

Hello,

S'il y a déja un réseau NMEA2000 existant à bord, ça veut dire que l'alim en 12V du bus existe déjà.
Et la norme et surtout de n'avoir qu'une seule alimentation sur un bus NMEA2000.
Si on veut avoir plusieurs alims (grande longueur, beaucoup d'appareils qui consomment beaucoup) il faut intercaler sur le backbone des raccords isolants.

Amicalement.
FX

01 avr. 2020
0

Bonjour.

Je dispose d’un TP32 dont la sortie simnet est reliée à un bus simnet 3 voies alimenté 12V.

Si je veux ajouter une télécommande de pilote sans fil Navico WR10 (base avec câble micro C NMEA 2000), puis-je simplement relier la base de la télécommande à ce bus via un câble adaptateur simnet / micro C ?

Ou est-ce plus complexe que ça ?

PS : Je ne dispose pas de réseau NMEA pour l’instant.

Merci d’avance.

02 jan. 2020
0

Salut à tous,
Je suis équipé en Simrad sur mon bateau donc en Simnet.
Je veux petit à petit passer en nouveau instruments mais cette fois en nmea 2000.
Solution ?

Lonlon

12 avr. 2020
0

Salut à tous,
Pas de soucis majeur comme expliqué plus haut. Prise N2k maretron ou autres à câbler.
Le simnet est N2k avec des couleurs de câblage et prises propriétaires, il peut donc intégrer un réseau nmea 2000 et vice versa. Tout en respectant le principe de ce réseau en alimentation, branchement et terminaisons. Garmin a édité une doc Explicative très bien faite à propos du réseau N2k.
Perso,j’ai du 2000 sur lequel j’ai connecté un TP32 sur la dorsale. Elle même reliée à un miniplex wifi N2k qui reçoit également du nmea 0183.
Tout ça avec un répétiteur RD 33 et commande par iPad et Weather4D.
Une bonne lecture du guide Garmin, un bon croquis de l’installation souhaitée et au boulot (les prises maretron sont faciles à câbler mais pas données).
Pour le câblage Rallonges ou prises standards N2k j’utilise du Garmin question rapport qualité prix. Parce que question tarifs ce réseau coûte « mucho mucho dollares!!! » amha

17 mai 2022
0

Bonjour,
Je déterre ce poste, mais j'ai justement un TP32 (avec un faisceau "sauvage" cad sans sa prise d'origine en bout) que je souhaiterais interfacer en NMEA2000 avec une girouette pour pouvoir l'utiliser en mode vent.
A la lecture de l'article présenté en lien au début de ce fil, je comprends que c'est possible.
En revanche, j'avoue que j'ai du mal à visualiser le cablage du connecteur NMEA2000 sur le faisceau du TP32...
Kouaré, vu que tu sembles avoir réalisé cette install, aurais-tu un schéma / photo ou une explication du cablage de ton install au niveau du pilote (Alim + connection NMEA)
Merci d'avance,

17 mai 2022
0

En sortie du TP 32 sur la prise femelle il doit y avoir un câble d’alimentation, que j’ai câble en 2,5 mm2 sur son propre fusible, un double câble nmea 0183 et un câble avec fiche simnet (nmea 2000 en modifiant le connecteur par un adequat)comme indiqué dans les messages précédents. Rien de bien compliqué.

10 fév. 2024
0

Bonjour,
Je suis en train de connecter mon simrad tp32 au réseau simnet, et je suis en train de changer la prise étanche de branchement du pilote .
J'avais une question sur la signification des câbles qui sorte du tp32 .
J'ai le gros rouge et gros noir pour le + et le -.
Et après je sait qu'il y a de câbles pour le réseau nmea2000 et 4 autres câbles pour le réseau simnet j'imagine.
Mais lequel est lequel ?
En couleur j'ai du jaune, bleu clair, vert,blanc ,rouge et noir (ceux là j'en déduis que c'est le + et le - du réseau simnet) .
En sortie du réseau simnet qui vient du bateau c'est du bleu, blanc et noir et rouge .
La question c'est qu'elle couleur je met en face de bleu, du blanc et du noir, et rouge .

14 fév. 2024
0

Salut, je n'ai pas beaucoup ava,ncé sur le sujet, n'ayant pas pris le temps d'installer ma girouette la saison dernière, je me suis connecté de l'alim du pilote, mais il me semble que j'avais trouvé lors de mes recherches le code couleur des fils pour installer un connecteur NMEA2000...
Je vais rechercher ça et reviens vers toi

27 fév. 202427 fév. 2024
0

Désolé mais pas mal de taf en ce moment, j'ai eu peu de temps à consacrer au pilote...
Alors, ce que j'ai retrouvé :
4 fils à cabler sur une prise NMEA2000:
Jaune: Data "high"
Bleu: Data "Low"
Rouge: 12v + NMEA2000
Noir: 12v - NMEA2000

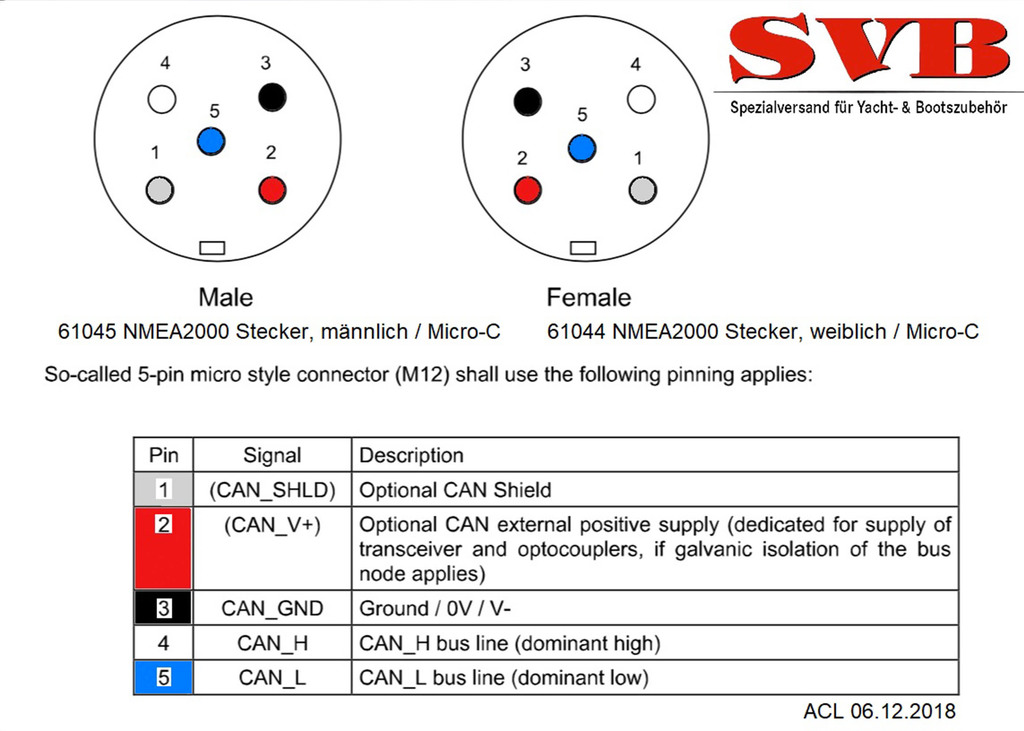

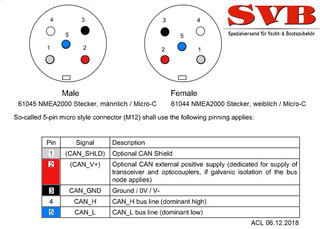

Pour le cablage un schema repris sur SVB :

27 fév. 2024
0

Hello,
www.troppo.co.uk[...]004.pdf
A partir de la page 14 il y a des infos intéressantes.
Amicalement.
FX
