connexion NMEA 0183 entre B&G Zeus touch et VHF Standard Horizon 1600E

Bonjour,
je cherche à récupérer les données GPS de mon traceur pour ma VHF ASN (ou DSC).
Je voudrais être sur que, sur mon câble sortant du Zeus Touch (qui contient également 2 fiches vidéo), le fil jaune correspond bien à la sortie + NMEA 0183, et le fil bleu à la sortie -. Le fil orange correspondrait , de ce fait, à l'entrée -, le fil vert à l'entrée +.
Il semblerait que les dénominations soient:
pour les entrées RX A (pour+), RX B (pour -); (R pour "receiver"?)
pour les sorties TX A (pour +), TX B (pour-);(T pour "talker"?).
Ceci figure p31 du manuel d'installation en anglais (je ne crois pas qu'il existe en français).

Les autres manuels (dont celui de la VHF Standard Horizon) parlant d'input (+ ou -) et output (+ ou -), ça parait plus simple....
Si quelqu'un de compétent peut me confirmer cela avant que je soude les fiches...
Merci d'avance.

L'équipage
01 juin 2014
01 juin 2014
0

Bonjour,
Oui c'est bien cela!

01 juin 2014
1

Merci, ami nantais. J'habite Ste Luce sur Loire!

14 mar. 2016
0

La rue du croissant n'est pas une inconnue pour moi, effectivement.
On va finir pas se rencontrer, si ce n'est déjà fait sans le savoir...

14 mar. 2016
0

Tout dépend surtout du fait que tu ailles de temps en temps chez un vétérinaire ou non, et si oui, lequel tu as choisi....
On se rapproche!
Tu vas finir par m'identifier...

14 mar. 2016
0

Nantes sur une perpendiculaire à la rte de St Luce

14 mar. 2016
0

D'autant que je promène régulièrement mes chiens dans le parc qui va bien, mitoyen au gymnase.

12 mar. 2016
0

Bonjour Baronyan,

J'aimerais en savoir un peu plus sur la façon don vous avez branché votre Zeus et votre VHF.
de mon coté, j'ai un multiplexeur ship modul sur un réseau seatalk .
j'aimerais donc brancher le Zeus sur une des sorties nmea 183 du multiplexeur .
En gros je cherche ou récupérer les sorties nmea du Zeus .

Un grand merci à vous

12 mar. 2016
0

Bonjour,

les sorties NMEA 0183 du ZEUS sont sur le faisceau qui se branche sur la sortie 3 du Zeus et contient le câble "vidéo in", ce sont les fils jaune (+) et bleu (-). Cf. p31 du guide d'installation (en anglais en tout cas).
Dans le guide, ils parlent de "listener" et de" talker", ce qu'il faut retenir c'est bleu/jaune: sortie, orange/vert: entrée. C'est tout.
J'ai connecté ces sorties aux entrées de ma VHF, et j'ai donc récupéré les données du GPS ainsi. Et donc activé la fonction ASN qui demande un positionnement.
C'est assez simple.

Cordialement.

yann

13 mar. 2016
0

Merci Yann,
j'ai besoin de deux sorties et entrées
une pour la VHF et l'autre pour le multiplexeur
y en a t il deux ?
merci

13 mar. 2016
0

Question,
j'ai que du raymarine en place, je pensais récupèrer le réseau nmea 183
du multiplexeur pour que le Zeus puisse fonctionner pleinement, possible ?
merci

14 mar. 2016
0

Bonjour,
pour ta première question, je ne vois pas pourquoi tu ne pourrais pas dédoubler sorties et entrées en branchant 2 fils au même endroit.
Mais autant le Zeus peut envoyer 1 même message NMEA 0183 à plusieurs appareils; autant je ne sais pas si il peut recevoir plusieurs messages différents simultanément?...
Il peut recevoir les messages NMEA 0183 de différentes sondes (vent, profondeur, etc...) quelque soit la marque je pense, tant que les données sont codées en NMEA 0183.
Ceci dit, un multiplexeur NMEA 2000 te permettrait, avec une seule connexion d'envoyer et de recevoir de multiples données sur le ZEUS.
Il serait donc peut-être judicieux d"envisager un appareil transformant le NMEA0183 en NMEA2000. Tu récupérerais ainsi toutes tes données de l'ancien réseau.

Je pense qu'il vaut mieux ne pas trop mélanger et tout interfacer.
On choisit de rester en NMEA0183, et on branche 1 appareil dessus (le ZEUS permet cela sans interface), et on en reste là.
Où on passe en NMEA2000, et on récupère ses données NMEA0183 avec une interface appropriée qui redirige vers le NMEA2000. Et on peut étendrfe le réseau en NMEA2000, ce qui est plus simple.

N'hésites pas à appeler NAVICO (B&G, Simrad..) à St Herblain, ils te conseilleront utilement avec gentillesse.

15 mar. 2016
0

ok Merci Yann, pour ses infos, je pense que je vais craquer pour la bête .;-)
maintenant je me penche sur la carte sd a mettre dedans.
Merki,

22 mar. 2016
0

Re bonsoir a tous,

je galère un peu en faite, J'ai bien un retour de mon multiplexeur sur le Zeus, Vent ect..
par contre je trouve aucun signal de sortie, vers mon multiplexeur, Rrrrr

l'orange et vert ok pour une entrée.

Jaune et bleu, rien .

Merci a tous

22 mar. 2016
0

Tout ce que je sais , c'est que le signal NMEA0183 sortant du Zeus (en fait la position GPS, je vois pas ce qu'il pourrait envoyer comme autre donnée) sort par les fils jaune (+) et bleu (-).
C'est par ces fils que j'ai relié ma VHF pour recevoir la position gps et donc activer la fonction ASN de cette VHF.
Et ça marche!
Je pense que ton multiplexeur te permet d'envoyer les données NMEA 0183 vers le traceur, mais ne peut rien faire des données entrantes.
Le problème doit se situer au niveau du multiplexeur.
Regarde bien de ce côté...

15 août 201916 juin 2020
0

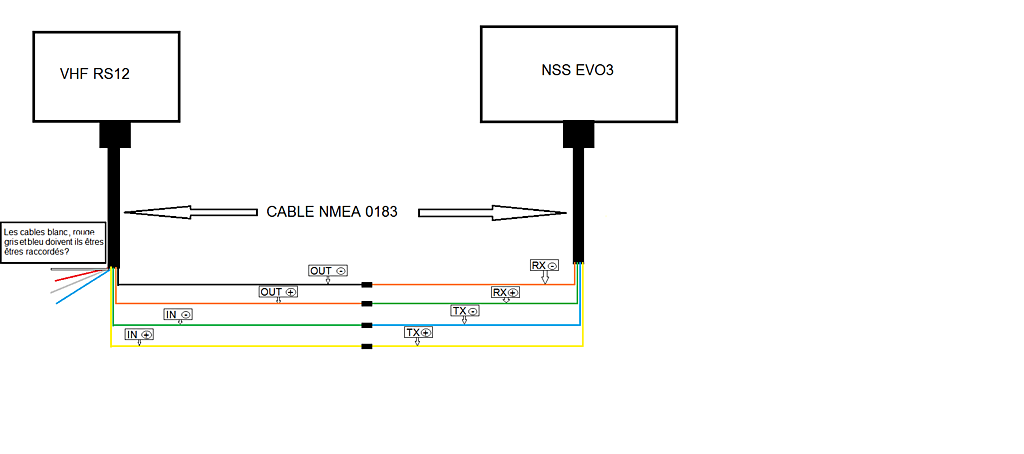

Bonjour si quelqu'un peux me répondre, avant de souder les connexions j'aimerai savoir si mon schéma est bon?

Merci
