Connexion NMEA 0183 Advansea => miniPlex2-Wi

Bonjour à tous

J'essaye de schématiser les futurs branchements NMEA 0183 de ma table à carte,
et j'ai quelques doutes sur la littérature des manuels de chacun des matériels, je fais donc appel à vos connaissances.

Avec l'achat groupé de transpondeur, je suis tenté par le basique B921.
J'ai deux répétiteurs Advansea S400, (un anémo et un multi (speedo+sondeur))
ces trois entrées seront connectées en NMEA 0183 à un multiplexeur MiniPlex2-Wi.
les configurations transpondeur et multiplexeur seront faites précédemment.
Pour le miniplex il y aura deux ports d′ entrées pour les advansea à 4800 bauds et un port à 38400 baud pour le transpondeur

Pour advansea le câble de liaison est à 7 conducteurs dont voici le descriptif sur la doc

• Fil rouge +12Vdc
• Fil noir GND / NMEA (-) Entrée et Sortie
• Fil orange bus
• Fil jaune Entrée NMEA (+)
• Fil blanc Sortie NMEA (+)
• Fil vert Sortie buzzer et lampe externe
• Fil bleu NC

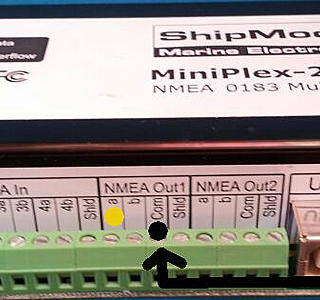

pour le MiniPlex2-Wi je vous met la photo des connextions
enter image description here

le speedo sur le port 1 du miniplex configuré à 4800 bauds
pour le fil blanc marqué sur la doc speedo comme sortie NMEA+ il ira sur NMEA In =>1a
pour le fil jaune marqué sur le doc speedo comme entrée NMEA + il ira sur NMEA Out 1 a

ce que je ne comprend pas c′est le branchement => entrée sortie NMEA – de l′advansea
Devrait il y avoir un pont entre le – de alimentation du miniplex et les ports NMEAin 1b et b de NMEA b ?

merci de vos éclairages
Fred

L'équipage
27 avr. 2020
27 avr. 2020
0

Regarde le manuel du miniplex, le schéma des différents modes de connexion ou pas des négatifs est expliqué.

28 avr. 202016 juin 2020
0

Bepey

Je lis et relis la doc....
ce que je comprend c'est que je suis dans ce cas de figure

Le MiniPlex dispose de deux sorties NMEA appelées Out1 and Out2. Ces deux ports d’émission peuvent
être connectés à un maximum de quatre instruments.Certains instruments ont des ports de réception asymétriques, avec une seule borne de données.
Raccordez cette borne à la borne A du multiplexeur, et laissez la borne B du multiplexeur
déconnectée. Connectez la masse de l'instrument à la borne Com de la sortie multiplexeur. La masse
"Data Ground" d’un instrument est souvent reliée avec la masse de son alimentation électrique. La Figure
23 montre quelques exemple de connexion différentielles et asymétriques et combinaison des deux
types.Attention
Lorsque vous utilisez une connexion asymétrique, la masse des instruments est souvent combiné à la
masse de son alimentation. Dans ce cas, il est très important d'ajouter un câble supplémentaire entre
la borne Com et la borne GND du multiplexeur. Si vous ne le faites pas, le multiplexeur peut être
endommagé!

du coup je ferai mon branchement en rajoutant un fil noir de l'alimentation de l'instrument vers le port com de NMEA Out 1 et un pontage de com au négatif de l'alimentation du miniplex2 ?

çà vous parait juste ?

28 avr. 2020
0

Je vais peut-être être hors sujet et je n'ai pas vérifié mais la photo montre les connexions du Miniplex2-USB et elles ne sont pas forcément les mêmes sur le Miniplex2-Wi....

28 avr. 2020
0

J'ai vérifié ..c'est bon !
merci

28 avr. 202028 avr. 2020
0

@ZZCC, peut être n'ai je pas tout compris, mais pourquoi souhaites tu cabler ton speedo entrée in au nmea out du multiplex, quelles données nmea souhaites tu envoyer à ton speedo ? puisque tu raccordes ton anémo sur une autre entrée du miniplex. Les sorties out du miniplex servent principalement à envoyer les infos au pilote auto, à ta VHF pour lui renvoyer les phrases nmea GPS que tu auras récupéré par exemple du transpondeur, ou envoyer les données vers ton plotteur ou ordinateur et tu garderais ta connection wlan pour les tablettes.

28 avr. 202028 avr. 2020
0

Polac
Pourtant je lis et relis sur le sujet pour essayer de comprendre...avant de faire intervenir un homme de l'art !
mais je vois que je n'y suis pas encore :-(
Effectivement je n'ai pas besoin d'envoyer d'infos au pilote ni à la VFH, j'ai juste besoin de transmettre ces infos via usb au plotteur et via WiFi à la tablette.

Dans ce cas là , si un seul fil permet de transmettre les phrase NMEA du speedo et que l'entrée du miniplexeur est isolée galvaniquement comme le dit je n'ai qu'à connecter le fil blanc du speedo qui est qualifié de sortie NMEA+
sur NMEA In =>1a du Miniplex
Je ne connecte pas le jaune
Mais j'étais persuadé qu'il fallait un retour NMEA - et qu'il fallait que je connecte un fil !
Du coup je mettrai un fil noir du négatif alimentation du speedo vars l'entrée NMEA 1b du miniplexeur !
D'où ma question de départ

28 avr. 2020
0

Le noir advansea vers le IN B du miniplex
le blanc sortie nmea advansea vers le IN A du miniplex

Le noir advansea vers le com du miniplex out1 par exemple n'est branché que si tu devais utiliser l'entrée sur ton advansea, ce qui n'est pas le cas

28 avr. 202016 juin 2020
0

Polac

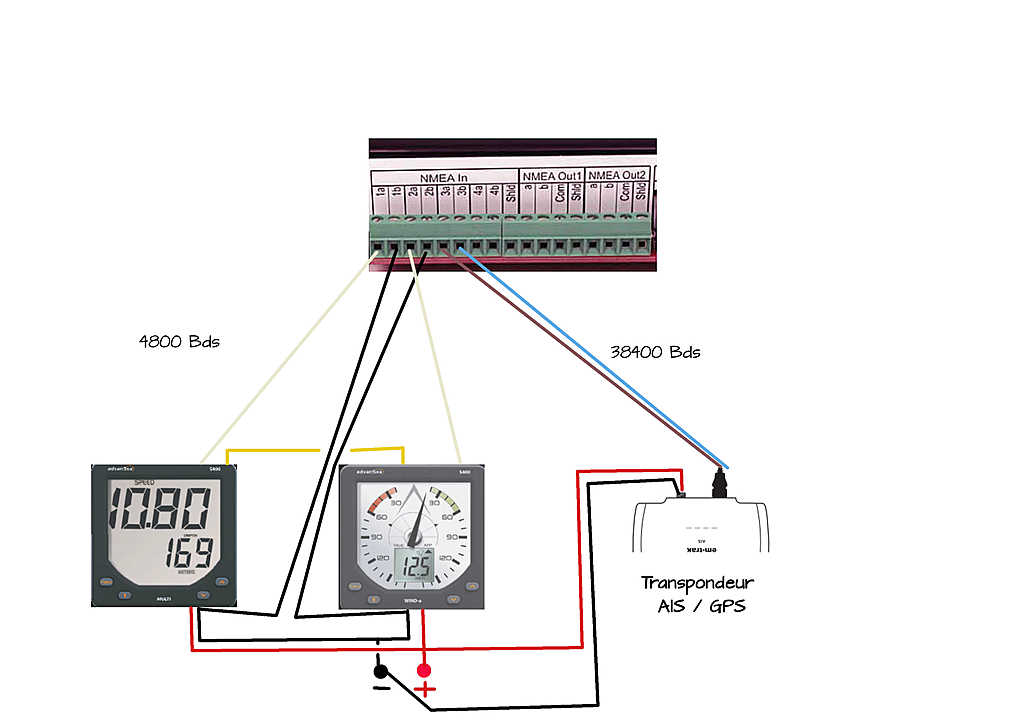

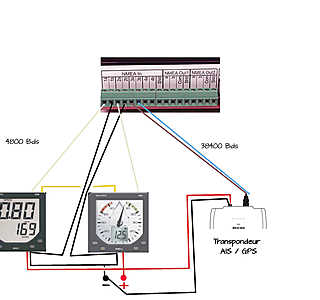

merci donc mon schéma donnerait çà , le orange étant le bus entre les deux advansea .

28 avr. 2020
0

@ZZCC : il faut ôter le jaune

28 avr. 2020
0

@ZZCC, tu prend ta trame GPS sur la transpondeur pour le renvoyer ensuite au PC et tablette
Ta VHF est elle ASN , si oui elle doit déjà recevoir un signal GPS
si elle n'est pas reliée au réseau, alors c'est bon sinon il faudra que tu inhibe une des deux trames GPS ( çà se fait très bien au niveau du multiplexeur si tu devais relier une VHF/ASN/GPS)pour ne conserver qu'une trame GPS.

28 avr. 202016 juin 2020
0

Polac
Grand merci

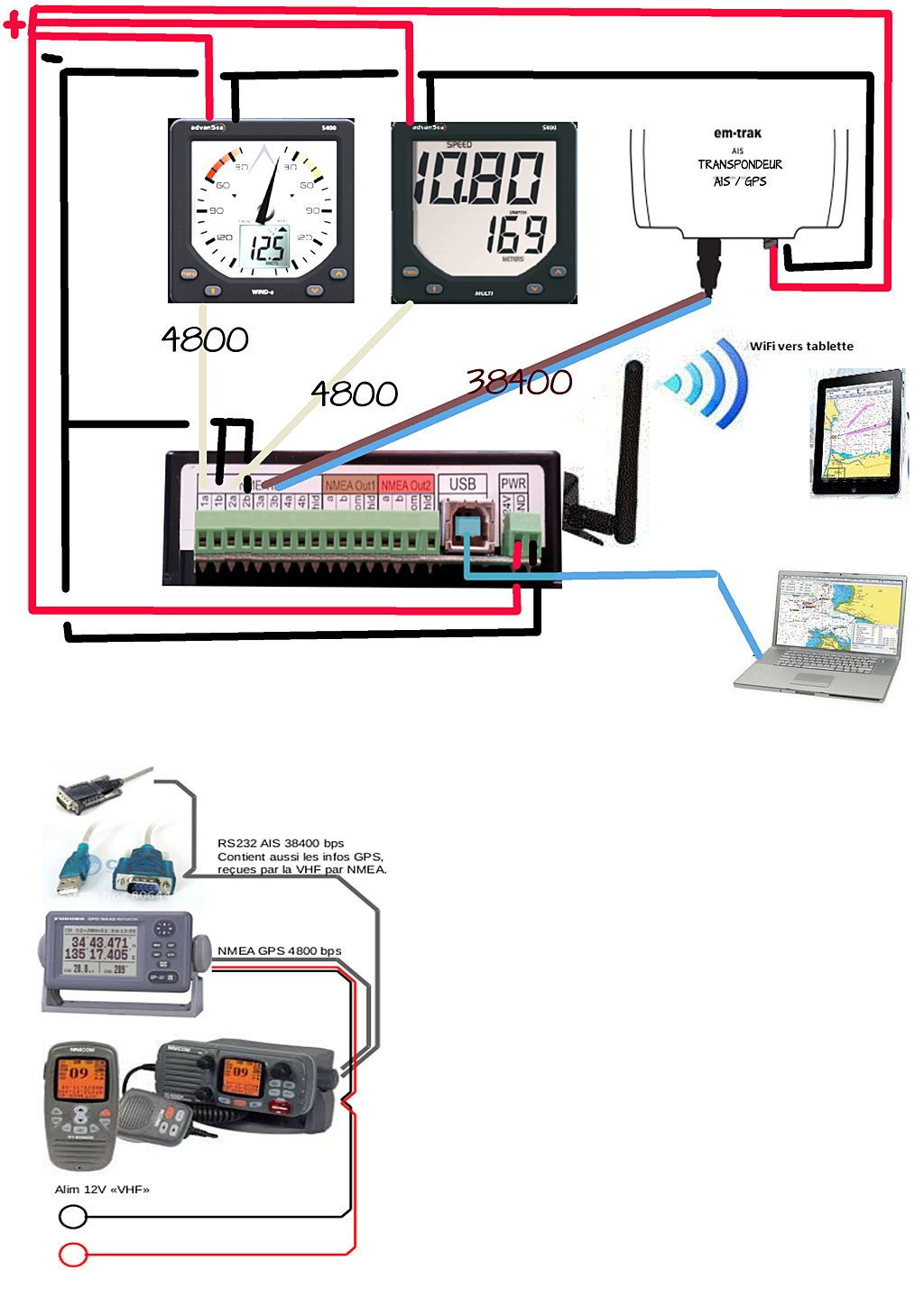

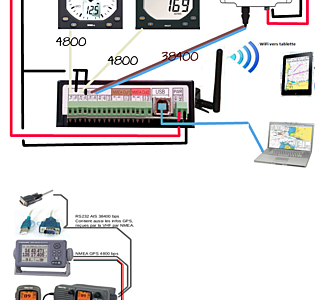

Voilà le schéma de principe de ma future installation avec deux réseaux indépendants;

réseau 1 VHF ASN/récépteur AIS + GPS FURUNO (éventuellement connectable au raspberry)
réseau 2 instruments de bord+ transpondeur AIS/GPS connectés à un multiplexeur relié par
-USB à Raspberry/openplotter/écran fixe
-WiFi à tablette
