Connexion GPS - VHF RT550

Bonjour à tous,
je suis à la recherche d'une référence de cable permettant la connexion d'un GPS externe (port mini USB) vers une RT550 (NMEA - DIN) : si quelqu'un s'est déjà frotté au problème...

L'équipage
31 déc. 2012
31 déc. 2012
0

Par google, en 2 recherches:
usb vers RS232
et
mini usb vers usb
Il te faudra sûrement 2 cables.

31 déc. 2012
0

Le branchement est possible, mais facile de te répondre. Il manque des données !

Ton Gps est branché sur quoi actuellement ? Car pour fonctionner il a besoin de 5V qui doivent lui être fourni !

31 déc. 2012
0

mon GPS Externe est à pile : c'est effectivement un problème supplémentaire car je pensai relier la VHF à celui-ci afin de ne pas me lancer dans des branchements compliqués vers le GPS fixe qui alimente l'écran multifonctions vers la barre.

NB : merci Sarkis cependant le port RS232 ne ressemble pas à la fiche DIN de sortie de radio.

31 déc. 2012
0

OK.
Dans tous les cas, le câble que tu trouveras devra être adapté ensuite pour effectuer tes raccordements.
Il te faudra partir de l'alim VHF, abaisser la tension avec un régulateur 12>5V pour alimenter le GPS.
Puis repartir du gps pour alimenter la VHF par ses fils jaune et vert (gpsin/out) . Ça ressemble à du bidouillage.

Le mieux serait de repartir du GPS fixe .

31 déc. 2012
0

ok : je comprends que ma solution "simple" n'en n'est pas une (c'est souvent comme ça quand on pige que dalle).
je vais donc essayer de trouver le raccordement vers le récepteur fixe...

31 déc. 2012
0

Je pensais plutôt à çà. Mais il vaut ensuite un adaptateur USB/mini usb.
Et ça ne règle pas le problème de l’alimentation.

www.1001adaptateurs.com[...]b9.html

31 déc. 2012
0

Normalement tu as une fiche genre DIN (ronde à plein de picots) qui sort de la VHF avec un bouchon caoutchouc protecteur...
Ta VHF fut livrée d'usine avec une fiche mâle avec 5 ou 6 fils (de mémoire): c'est ça qui te permettra de te brancher sur ton GPS.
Si tu l'as perdue, tu peux l'acheter en accessoirie:
www.navicom.fr[...]eration
Je l'ai fait, j'avais égaré la mienne sur une RO4800 (la même mais avec la marque Radio-Océan) ça vaut une poignée de sottises (environ 10€).
Après, la sortie NMEA de ton GPS, je sais pas mais tu dois pouvoir trouver sur le cordon de sortie les fil GPS + et GPS -
Un domino et ça flotte mais ton GPS restefra à fonctionner avec des piles... pas top!
Un truc plus simple (c'est ce que j'ai fait) est de trouver un vieux GPS genre Valsat 02L pour quelques euros et le monter spécifiquement sur ta VHF... et tu gardes ton portable en "secours"
Bon réveillon!

31 déc. 201216 juin 2020
0

Voila ce qu'il te faut

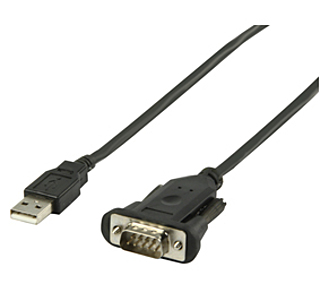

EAN-code: 5412810074822 pour le câble

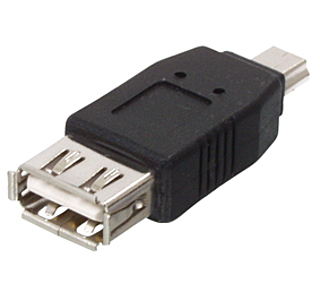

EAN-code: 5412810072149 pour l'adaptateur

31 déc. 2012
0

Non, ça ça permet de brancher le GPS sur un ordinateur, pas sur une VHF...

31 déc. 201231 déc. 2012
0

A oui j'ai pas lu au bon endroit
pourquoi il parle de mini usb ?

01 jan. 2013
0

Pourtant, un port série permet la communication entre le GPS et la vhf (prise db9)
www.plaisance-pratique.com[...]a-l-ais
Même si la prise du Garmin 72 n'est pas en usb mais en format propriétaire.
Maintenant, si on connaissait la marque du gps, on pourrait peut être connaître les branchements de la sortie usb.

01 jan. 2013
0

Meilleurs voeux pour 2013 et plein de vents...
Si le GPS est équipé d'un prise mini-usb, il ne peut être connecté QUE sur un PC.
Il n'y a pas de solution de connections directes avec un équipement comme une VHF ou centrale de nav.

01 jan. 2013
0

Sauf que l'usb sur un gps envoie sûrement les phases nmea en sortie, c'est exactement ce qu'attend la vhf asn/ais.

01 jan. 201316 juin 2020
0

Certes, mais électriquement et informatiquement en protocole USB, un appareil équipé d'une mini-USB est un "esclave ou périphérique". Il ne peut être connecté que sur un "maitre ou hote".

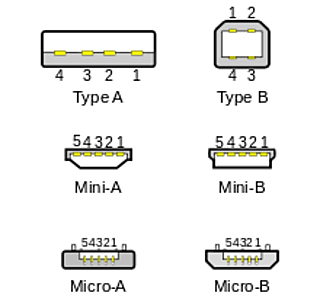

Le connecteur d'un maitre est obligatoirement de type A femelle (voir schéma ci-joint)
Les convertisseurs RS232/USB sont aussi des esclaves.
Pour répondre à un fil précédent, de résoudre l'alimentation en 5V ne suffira pas à faire dialoguer les 2 équipements.

01 jan. 2013
0

Merci pour ces explications et bonne année.
