Connection triton 2 BG avec pilote raymarine

Bonjour,
comment connecter une girouette triton 2 BG avec un pilote X30 raymarine?
Ceci afin d'utiliser le pilote en mode vent.
Beaucoup plus stable.

J'ai un convertisseur 2000/ 1083 NMEA.
Mais ou connecter les donnees sur le pilote?
Ou dois je passer du 2000 au seatalk?

Merci d'avance pour toute aide sur le sujet.
Olivier

L'équipage
31 oct. 2021
01 nov. 2021
0

si tu es en seatalk pure c'est pas forcement possible.
Le seatalk est un System propriétaire ancien qui accepte mal les appareil extérieur vécu.
Si tu est dans le nouveau System le sujet m'intéresse particulièrement.
Jais noter que raymarine est de plus en plus abandonner en montage neuf par les chantiers de B/G...


01 nov. 2021
0

Hello,
Sur le bornier du X30 il y a une entrée nmea0183.
Ça devrait convenir pour y envoyer les donnees vent du triton.
Amicalement.
FX


01 nov. 2021
0

Ce serait sympa de joindre les manuels de tes instruments en pdf car la réponse y est surement.


01 nov. 2021
0

C'est assez facile à faire en achetant un cable Nmea 2000.
Faire partir cable Nmea 2000 depuis ton triton vers le calculateur raymarine spx 30 ou tu retrouves deux ports Seatalk NG qui n'est rien d'autre que du NMEA 2000 avec un fil supplémentaire de couleur Jaune pour l'ancien Seatalk. Voir le lien pour les couleurs:
forum.raymarine.com[...]ead.php


oliviert:Bonjour, merci pour l'info.Mais la connection NG sur le X30 est une prise male;5 pins, horizontale.Et je ne vois pas la correspondance avec la fiche ronde NG.Voir photo de coimmentaire suivant : fxvt·le 05 nov. 2021 16:57
01 nov. 202101 nov. 2021
0

Hello,
En NMEA2000 on ne peut pas relier un appareil directement à un autre. Par exemple comme tu le conseilles, aller du Triton directo vers le x30. Il faut que le câble de type "Branche" parte d'un "T" du backbone pour ensuite aller sur le x30.
Mais OlivierT ne nous dit rien sur son réseau NMEA2000. (Nombre de T, T libres, alim...)
Par contre comme il semble avoir un convertisseur NMEA2000<>NMA0183, il lui suffit de prendre un câble 2 conducteurs tout bête et ça suffira pour aller du convertisseur au bornier NMEA0183.

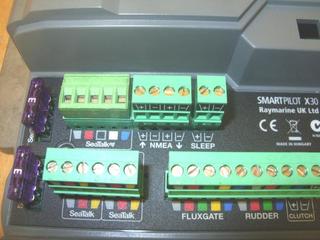

Quant au bornier, il suffit d'ouvrir le calculateur et NMEA0183 est écrit en toute lettres sur le bornier.
Voir la photo.

Mais c'est vrai qu'à choisir il vaudrait mieux passer par le NMEA2000 et éviter le convertisseur ou le garder pour autre chose. Là du coup c'est un peu plus cher, puisqu'il faut un câble avec d'un coté un connecteur NMEA2000 Male à brancher sur un T NMEA2000 et de l'autre des fils libres à brancher sur le bornier SeatalkNg du x30. Les couleurs de fils sont normalisés. Sinon on peut en prendre un avec les 2 embouts et en couper un d'un coté.

Amicalement.
Fx


01 nov. 2021
0

Bonjour Fxvt, je ne suis pas d'accord avec la notion de backbone pour ce type de connexions car il n y 'a pas besoin d'alimenter le bus. De plus il ne s'agit que de connecter deux appareils ensemble. Cependant si il y'a une perspective d'évolution dans le futur, créer un backbone est intéressante.


fxvt:Hello,Les Tritons sont alimentés par le réseau N2K c'est à dire par leur prise réseau.Le seul cas où j'ai vu des appareils N2K reliés directement entre euX et fonctionner, c'était 2 Triton T41 (la version 1). Je les avais monté en daisychain, ce qui était indiqué dans le manuel mais clairement pas conseillé. Mais c'est une config particulière qui de toute manière était équipée classiquement de T, d'alim, et de terminaisons 120ohm.D'ailleurs, maintenant les Triton 2, n'ont plus qu'une seule prise N2K à l'arrière.Amicalement.FX·le 01 nov. 2021 19:27
01 nov. 2021
0

Et pourtant FXVT a raison! Le NMEA2K doit être obligatoirement connecté en réseau et pas en direct, avec alimentation et terminaisons


03 nov. 2021
0

Merci a tous ceux et toutes celles qui m'ont repondu.
J'ai installe le triton 2 avec un backbone et des T pour alimentation, sondeur, bludtooth pour aerien sans fil.
Le X30 ne recevant pas les donnees 1083 converties du 2000, je vais essayer le plus simple: 2000 vers Seatalk NG.
Mais le X 30 montre une connection NG male, avec 5 pins/ broches.
Ou trouver la fiche male correspondante?


03 nov. 2021
0

Hello OlivierT,

Est ce que la connexion NG Male dont tu parles correspond à la photo que j'ai posée ?
Si c'est le cas, il suffit d'avoir des fils dénudés et de les coincer dans le bornier.

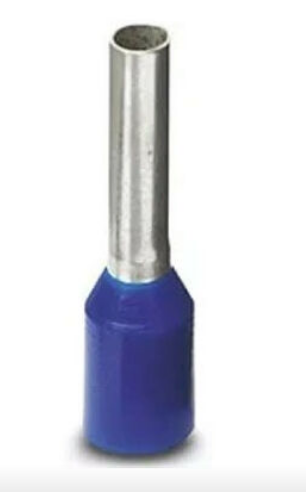

Si les fils dénudés sont trop mous, il faut leur ajouter un petit embout de cablage.
C'est facile à poser, c'est propre et solide.
www.manomano.fr[...]cablage

Amicalement.
FX


03 nov. 2021
0

Bonjour,
je ne sais pas ou et comment voir ta photo.
Les "pins" males du x30, demandent la prise femelle ad hoc, il me semble.
Sur laquelle je brancherai les fils du cable 2000, si j'ai bien compris.
Amicalement.
Olivier
