Connection st 50 wind

Bonjour à tous
Je suis en train de faire un banc de test pour vérifier des aériens ST 50.
Avez vous un plan permettant de connaitre la correspondance des fiches à l'arrière du cadran wind, il s'agit d'une fiche femelle 5 entrées.
Merci à vous et bon weekend
Cordialement
Stéphane

L'équipage
15 mai 2021
15 mai 2021
0

Bonjour,
Je n'ai pas le brochage mais le code couleur, sur cette documentation
raymarine.app.box.com[...]1902949
Slts


15 mai 2021
0

Merci mais je n'arrive pas à ouvrir le dossier
Cordialement


15 mai 2021
0

Merci à vous mais je recherche un document qui m'indique les repères couleurs pour la fiche tranduceur dernière l'afficheur ST50 wind.
Je sais que ce document existe mais je n'arrive pas à remettre la main dessus.
Donc si quelqu'un à ce document je suis preneur
Cordialement
Stéphane


15 mai 2021
0
15 mai 2021
0

salut
en complément de la doc de Tomasacha :

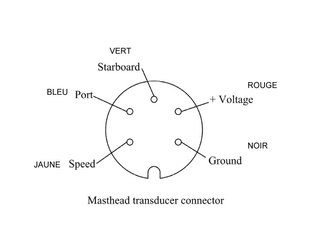

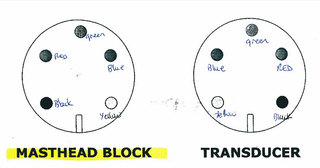

j'avais ça avec les couleurs, les couleurs sur la fiche femelle 5 plots du display devraient correspondre au plot fiches mâles de l'aérien, j'avais testé tous les fils de l'aérien au display grâce à ces schémas et les valeurs du doc word en anglais.
bon courage



16 mai 2021
0

Merci beaucoup je vais essayer
Bonne fin de week-end
Stéphane
