Connecteur zebra pour NAVMAN 3100 DEPTH + SPEED

Bonjour à toutes et tous,

J'ai effectué la réparation d'un sondeur NAVMAN 3100 DEPTH grâce au kit fourni par Tom stevens (www.atomic4.com[...]an.html ) et le sondeur fonctionne de nouveau à merveille.

Le coût total du kit revient (août 2015) à environ 60 euros (achat + port = 40 € + frais douane de 20€).
La réparation est à la portée de tout bon bricoleur-navigateur, et prend une petite demi-heure.
Comme je dois également réparer le loch NAVMAN 3100 Speed, qui présente subitement les mêmes symptômes depuis fin août, j'ai donc cherché et trouvé un fournisseur situé en France pour ces fameux connecteurs zébra.
Il ne vend pas au détail, mais me propose la vente d'un minimum de 100 connecteurs zébra (longueur 82 mm, hauteur 9mm, largeur 4mm), qui peuvent être recoupés aux dimensions voulues, pour un coût final unitaire inférieur à 5euros/pièce, hors frais de port.

Si des propriétaires d'instruments NAVMAN 3100, sondeurs et lochs, sont intéressés, merci de me faire signe avant mi-octobre 2015.
Le fournisseur ne veut qu'un seul interlocuteur, mais je n'ai pas besoin de 100 connecteurs...

Si nous sommes un certain nombre, cette filière d'approvisionnement peut s'avérer utile, sinon, je referai appel à Tom Stevens, en solitaire.

L'équipage
16 sept. 2015
16 sept. 2015
0

Bonjour,

Je suis preneur de 2 ou 3 connecteurs.
Alain

27 oct. 2015
0

bonjour, je peux vous avoir ce type de connecteur pour pas trop cher (environ 10€ la pièce) faut juste m'indiquer les dimensions exact pour le connecteur.
j'ai vu sur votre post les dimensions : (longueur 82 mm, hauteur 9mm, largeur 4mm)
si elles sont bonnes, je peux les commander et les avoir en 2 semaines. pas frais de douane et frais de port a 1€.

bonne journée

27 oct. 2015
0

Moi aussi je suis interesse pour mon navman multi 3100

27 oct. 2015
0

bonjour , moi aussi interessé par ce type de connecteur , mon loch ne fonctionne , le reste ca va , sondeur et temperature de l'eau ,
cordialement
jean marie

27 oct. 2015
0

bonjour à tous,
Merci à ssfblanka pour cette proposition bien intéressante, qui semble plus efficace que la mienne. Dans ce cas, je laisse tomber ma filière (qté minimale de 100 loin d'être atteinte) et je serai candidat pour 2 connecteurs.
possible ?
Christophe

27 oct. 2015
0

bonjour, j en prend note.
par contre il faut me fournir les dimensions exact pour que je commande.
j'ai vu sur le site atomic4.com qu'il y avait 3 longueurs différentes (32 , 58 82 mm) dont là pas de soucis.
la largeur 4 mm a l'air bien.
il faut la hauteur, c 'est elle qui est la plus importante.
si vous pouviez me la fournir.

merci d'avance

27 oct. 2015
0

ok pour les dimensions.
je vais voir avec mon fournisseur et je vous tiens au courant.

bonne journée

27 oct. 2015
0

merci pour ce retour rapide !
ayant déjà réparé le sondeur, la largeur de 4mm et la hauteur de 9mm sont adaptées. La longueur de 82mm permet de recouper si besoin de plus court.
Donc, avec les dimensions de L 82 x l 4 x h 9 mm, tout est possible sur nos divers Navman.
merci à vous !
Je reste à l'écoute...

27 oct. 2015
0

Bonjour
J'en suis également ! Enfin si vous voulez de moi, or course.
Même dimension me convient.

Romain

28 oct. 2015
0

bonjour a tous, j'ai eu mon fournisseur j'attend sa réponse.

29 oct. 2015
0

bonjour,
bonnes nouvelles, les connecteurs sont commandés. il y aurait un petit delais le temps de les produire et de me les envoyer.

je vous tiendrais au courant une fois que je les aurais reçu.

et puis il me faudra un testeur pour voir si ça marche correctement, oldcaptain comme tu es l'initiateur du sujet ça te dis?je t'enverrai un coonecteur.

29 oct. 2015
0

bonjour ssfblanka,
merci pour cette info sympa !

Pour le test, c'est déjà fait, en réparant cet été le sondeur de mon ami voileux.
ça fonctionne parfaitement, pourvu que les contacts aient été nettoyés à l'acétone, après enlèvement de la nappe (cause de la panne).

il faut prévoir un tournevis torx de petite taille, pour pouvoir ôter les vis situées derrière l'appareil et faire attention aux pattes plastiques de maintien de l'écran sur la carte-mère, au moment de les séparer.
Il est possible que les 9 mm de hauteur doivent être légèrement recoupés pour exercer une légère compression du connecteur entre l'écran LCD et la carte-mère. cela se fait très facilement avec une lame de cutter neuve et un réglet métallique. Ainsi, le connecteur est "coinçé" entre les deux lignes de contacts.
et le miracle s'accomplit...les chiffres réapparaissent à la mise sous tension.

ai-je répondu à ta question sur le test ?
NB : la vidéo d'atomic4 est très explicite sur cette opération, finalement très simple. www.atomic4.com[...]an.html

29 oct. 2015
0

Voici le lien pour la vidéo sur youtube :

29 oct. 2015
0

ok merci de ta réponse. j'espere qu'il ne faudra pas redécouper la hauteur.

un volontaire pour que je lui envoi un connecteur et qu'il teste le bon fonctionnement?

29 oct. 2015
0

bon je viens d'avoir un message d'un membre du forum qui me signale que la hauteur de son navman est de 6.2mm.
du coup je vais mettre en stand by la commande pour avoir confirmation auprès de vous. quelqu'un peut mesurer ?
j'attend de savoir quel modele a le forumeur.

29 oct. 201516 juin 2020
0

Sur mon Navman Multi 3100 la hauteur entre le circuit imprimé et l'écran LCD est de 6.5 mm environ.

29 oct. 2015
0

merci pour les photos, quelqu'un d'autre peut mesurer ?
j'ai regarder la vidéo sur youtube j'ai mesuré au plus droit le connecteur blanc et avec un ratio approximatif (entre le 58 mm réel et celui de la vidéo) j'arrive à une hauteur d'environ 7mm a 7.5mm.
puis j'ai trouvé un commentaire donnant H .299"x W .118" x L. 2.283" en pouce donc conversion cela donne : H 7,6 W 3 L 58

du coup je vais rectifier auprès de mon fournisseur la hauteur, j’espère qu'il n'est pas trop tard, car ce serait dommage de faire une découpe surtout pour environ 1mm ça serait très dur .!

30 oct. 2015
0

Bonjour,
je serais intéresse aussi par un connecteur "multi 3100"
Merci pour la marche a suivre,
Cordialement

01 nov. 2015
0

Bonjour

Je suis également intéressé par l'achat de 2 connecteurs Zebra pour Multi 3100 et Repeat.

Pour info j'ai déjà réalisé une réparation avec le Kit de Tom Stevens avec succès et sans difficultés, il faut démonter avec soin.

En revanche Tom Stevens ne fourni pas de Kit pour le Wind 3150 qui nécessite la réalisation d'un circuit imprimé et pour cela je n'ai ni les outils ni la compétence.

01 nov. 2015
0

bonjour a tous ,
je ne vous oublis pas, j'ai demandé a mon fournisseur plusieurs échantillons avec différentes hauteur, comme ça je serais sur.
quelqu'un pourrait m'envoyer son navman 3100, je lui fais la réparation, il n'aura qu'a payer les frais d'envoi de son navman, je lui renvois gratuitement.

pour ce qui est du modele wind 3150 je suis allé voir sur le site:
association-first30.org[...]pic.php

un peu galère sa technique a réaliser. je pense qu'il y a plus simple a faire, toujours avec un connecteur zebra. mais bon comme j'ai pas de boitier 3150, je peux pas regarder et mesurer.

je vous tiens au courant dès que je reçois les échantillons . si personne n'est partant pour m'envoyer un 3100 (ce que je préférais, niveau mesures et tests), j’enverrais les connecteurs chez un volontaire pour test.

merci d'avance et bonne soirée.

02 nov. 2015
0

@ssfblanka
Bonjour
Je pourrai t'envoyer un multi ou un repeat 3100 et également un afficheur Wind 3150 mais pas avant 3 semaines pour ce dernierle wind, il est cassé car je n'ai pas été délicat en tentant de le réparer. J'espère qu'il te permettra quand même de vérifier si une réparation est possible sans réaliser le circuit imprimé.

Je te contacte dés que je les ai.

12 nov. 201516 juin 2020
0

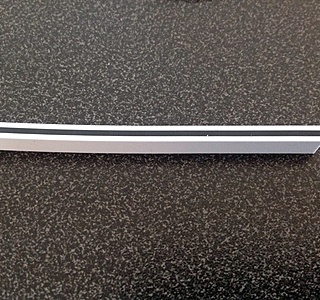

Bonjour a tous .. Bonne nouvelle aujourd hui j ai reçu un ptit colis
Donc j ai 3 hauteurs differentes 7mm 8 et 9.
Comme je n ai pas de navman pour tester, je vais contacter surprisedespertuis voir si il peut faire les test a ma place .
Bonne soiree

13 nov. 2015
0

Formidable

Je vais essayer de prendre la mesure à bord des que possible.
Du coup, quel est le coût unitaire ?

13 déc. 2015
0

Bonjour ssfblanka,

Que donnent tes tests ?
Pour ma part, je n'ai pas encore démonté l'afficheur. Je pense y aller pendant les vacances de Noël.
Quel est le coût unitaire pour chaque modèle ?
A+

Romain

13 déc. 2015
0

Il y a quelques années, j'ai effectué la réparation sur l'interface de mon pilote Navman 3100.
Le Zebra assure les connections par pression. Sur un speedo ou un sondeur, la barrette est courte et on arrive à assurer les contacts mais sur le pilote, elle fait toute la longueur du circuit imprimé et il est difficile de faire contact sur toute la longueur. Je n'y suis jamais arrivé

13 déc. 2015
0

Il y a quelques années, j'ai effectué la réparation sur l'interface de mon pilote Navman 3100.
Le Zebra assure les connections par pression. Sur un speedo ou un sondeur, la barrette est courte et on arrive à assurer les contacts mais sur le pilote, elle fait toute la longueur du circuit imprimé et il est difficile de faire contact sur toute la longueur. Je n'y suis jamais arrivé

29 déc. 2015
0

bonjour désolé pour le retard , surprisedespertuis a effectué des tests non concluant mais pour moi ce serait plus facil d'en avoir un sous les yeux afin que je vois ce qui ne va pas et que je puisse voir avec mon fournisseur une solution . j'ai contacté corto qui peut m envoyer un wind 3150 mais me faudrait un deph 3100 ou un autre modele 3100.

merci d'avance

05 jan. 2016
0

Bonjour ssfblanka ;
Mon "3100 SPEED " n'affiche plus rien !
Qu'en est - il de vos essais de réparation ?
Je suis intéressé par deux connecteurs ( meme a recouper ).
Merci d'avance ,

andré

05 jan. 2016
0

bonjour AIRBONE , j'attend une ame charitable pour m'envoyer un 3100 afin que je puisse faire les tests moi même...

05 jan. 2016
0

Ok , mais j'habite en Belgique je peux vous l'expédier.

05 jan. 2016
0

Pour info, j'ai déjà réparé des afficheurs Navman avec des contacteurs issus de modules d'affichage LCD (15x2) à 10€ pièce.
Souvent, il faut bricoler un peu pour ajuster la hauteur de l'affichage LCD du Navman et aussi fraiser la plaquette en plexi qu'il y a en dessous pour laisser de la place au connecteur.
Il est essentiel de bien nettoyer/dégraisser les contacts dorés du CI.

05 jan. 2016
0

Bonjour Swanee , je pense qu'il y-a d'autres solutions de réparation mais avec les connecteurs Zébra cela n'a pas l'air trop compliqué .

05 jan. 2016
0

Les connecteurs "Zebra" SONT des connecteurs d'affichage LCD...
On peut aussi les récupérer sur les afficheurs LCD susnommés.
Mais c'est sympa et très utile d'en proposer ici.
Si j'avais su, nous aurions pu faire une commande groupée, mais j'ai fait cette réparation il y a 3 ans et j'avais quelques modules LCD sous la main que j'ai pu sacrifier pour réparer les Navman.

05 jan. 2016
0

J'avais déjà posté une contribution à ce sujet sur ce fil :
www.hisse-et-oh.com[...]an-3100

Avec un lien sur une video explicative :

Bon bricolage à tous !! ;-)

09 jan. 201616 juin 2020
0

bonjour tout le monde, grace a CORTO (merci pour le repeat 3100 et le WIND3150) et bientot AIRBONE, je viens d'effectuer des tests.

conclusion : après quelques bidouilles avec les connecteurs zebra, j'ai reussi a avoir un affichage complet.
probleme, le connecteur bidouillé n'est pas assez simple a positionner et suivant comme il est mis , tous les contacts ne se font pas.

je vais contacter mon fournisseur pour avoir des connecteurs avec d'autres dimensions.

je pense sincèrement si on trouve le bon modele, que ça marchera nikel !!

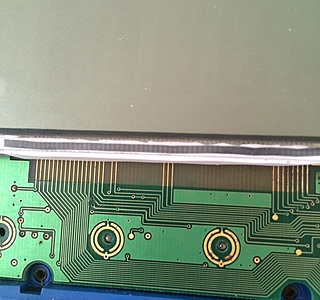

je vous mets des photos en attendant la reponse et la reception des nouveaux connecteurs !!!

bon week end.

10 jan. 201616 juin 2020
0

Bonjour ssfblanka,
Merci pour ces infos.javascript:void(0);
Je vois que tu as dû enlever presque tout l'isolant intérieur de ton zebra pour faire tes essais.
Je trouve cela curieux, car il suffit en principe d'encocher une plaque sous le LCD, afin de laisser assez de matière sur le connecteur pour qu'il adhère bien et soit un peu "comprimé" entre les 2 pistes. C'est comme cela que j'ai procédé en août dernier sur le DEPTH 3100 de mon collègue, et ça a très bien fonctionné.
J'ai fait un schéma sur sketchup dont je joins qques images en pdf, au cas où ça pourrait aider, et si toutefois c'est assez explicite...
Bonne année 2016 !
Tof


10 jan. 2016
0

jolis schemas corto !! effectivement j y avais pas pensé. je vais refaire des test comme pour voir.
De toute façon les connecteurs que j'ai sont trop larges (4 mm). j'ai demandé des 3mm sans isolation.

10 jan. 2016
0

oups oldcaptain lol je me suis trompé .
bon après test avec votre schema, ça ne peut pas marcher. la plaque en plastique est beaucoup trop basse par rapport au lcd. il faudrait couper 3/4 de l'insolant du connecteur.

11 jan. 2016
0

I don't mind... ;-)
alors c'est la plaque qu'il faut entailler : celle de mon depth 3100, je l'ai bien entaillée de 3 bons mm...et c'est rentré sans pb avec un zebra de 4 mm d'épaisseur. Je pense également que les 2 isolants permettent une bonne accroche sur les bandes de contacts, et une tenue impeccable dans le temps...donc, moins on enlève d'isolant, mieux ce sera.
bonne journée !

16 jan. 201616 juin 2020
0

bonjour, encore quelques nouvelles du front.
Je viens de recevoir le speed 3100 de AIRBORNE.
après démontage nettoyage et tests, j'ai eu de bons résultats.
j'ai du quand même couper l'isolant de connecteur car trop large et j'ai du opter pour une hauteur de 8mm.

je vais relancer mon fournisseur, car je n'ai pas eu de nouvelles de sa part.

PS: je garde pour le moment les navman afin de faire les nouveaux tests avec les bons connecteurs, j’espère que cela ne vous gêne pas.
Pour le navman wind 3150 c'est pas aussi simple que je le pensais.

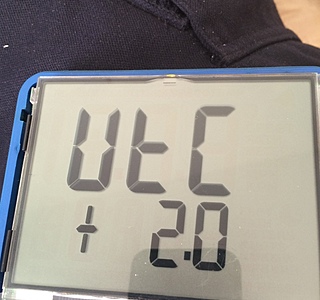

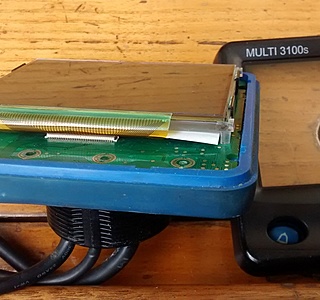

quelques photos :

16 jan. 2016
0

Hello ssflanka,
merci pour les news du front (qui transpire...)
Il semble que DEPTH 3100 et SPEED 3100 sont du même acabit (connecteur de L 58mm), alors que le WIND 3150 a besoin d'un connecteur plus long (L 82mm).
Aussi, avec des connecteurs de L 82 mm - H 9mm et Ep 4 mm, on peut réparer ces 3 appareils, quitte à couper quand ça dépasse...recouper soit le connecteur, soit la plaque blanche sous le lcd.
donc, l'achat des connecteurs les plus grands sont LA bonne idée.
bonne journée !
;-)

31 jan. 2016
0

bonjour a tous en ce dimanche pluvieux (enfin chez moi)
je dois recevoir les nouveaux échantillons ce mardi.

quelqu'un aurait un navman g-pilot 3100 dont l’écran déconne? car c'est le seul modèle qui utilise un connecteur de 82mm de long.

je ne voudrais pas vendre un connecteur de ce type sans m'assurer qu'il fonctionne correctement !

je vous tiens au jus des prochains tests.
bon week end

01 fév. 201616 juin 2020
0

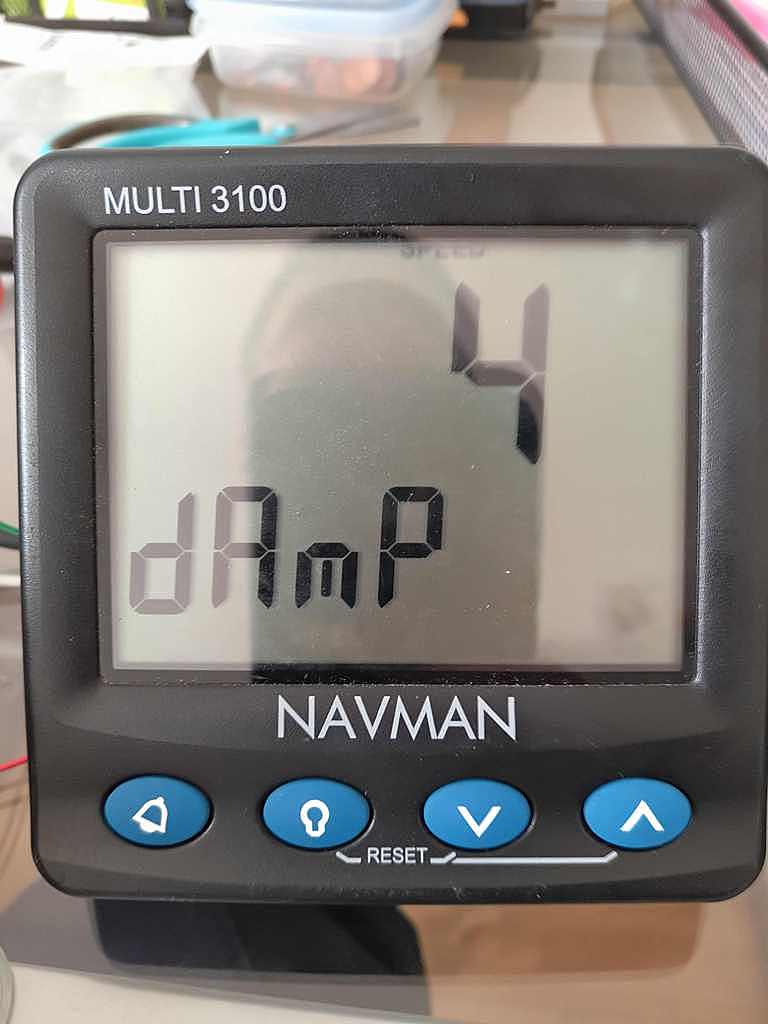

bonjour a tous, le colis est arrivé en avance !!!
du coup j'ai pas pu m’empêcher de faire les tests.

résultat : jackpot du premier coup. le connecteur est moins large et sans isolant donc il fait bien contact.

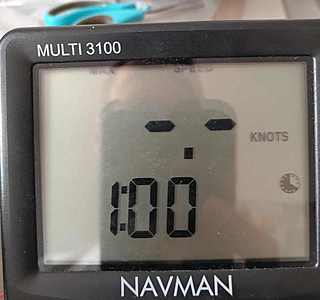

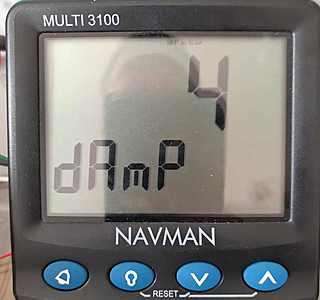

voici une ptite photo des navman de CORTO et AIRBORNE.

je vais faire un petit tuto en pdf je pense avec photo pour le remplacement du connecteur.

je vous tiens au jus.

ps: toujours personne avec un NAVMAN G-PILOT 3100?

06 fév. 2016
0

Comme je l'ai dit + haut, j'ai remplacé le connecteur sur un G-Pilot. Ca n'a jamais fonctionné correctement. Je pense que le connecteur est trop long pour appuyer homogénement sur toute la longeur. De mémoire, il m'avait fallu bidouiller aux extrémités à hauteur des clips
Pas convaincu pour le G-Pilot

22 fév. 2016
0

Bonsoir,
Je suis en train de refaire le câblage de mon neptune 94, le speedo 3100 beep, affiche parfois quelques digits sur l'écran... je pense avoir aussi ce problème de connecteur. Donc je serais aussi preneur de ces zebras (j'ai aussi un depth 3500 qui lui ne s'allume pas du tout).
Merci pour le travail!
Daniel

22 fév. 2016
0

Bonjour

Pour les connecteurs et la manip il faut contacter ssfblanka, il est parvenu a trouver un fournisseur et il réalise parfaitement la réparation

Bien à vous.

02 fév. 2016
0

Super.
J'attends les news pour la suite.
Et non, pas de pilot de mon côté
Romain

06 fév. 2016
0

Bonjour, j'ai également trois afficheurs de cockpit Navman 3100 (Speed, Depth, Wind) qui ne font plus contact. J'ai essayé de les réparer moi-même avec un bande élastomère comme préconisé. Cela a fait contact mais n'a pas tenu en remontant les boîtiers.
Qui pourrait m'aider moyennant finances ?
Je suis basé à Arzal-Camoël (56).
Gérard

06 fév. 2016
0

bonjour themis , le plus simple c'est de me les envoyer , je peut faire la réparation si vous ne les avait pas abimés. pour le wind c'est un 3100 ou 3150?

14 fév. 2016
0

Bonsoir, les 3 afficheurs (Wind, Speed et Depth) sont des 3100.
Je les démonterai quand j'irai à Arzal. A quelle adresse faudrait-il alors vous les envoyer ?

23 fév. 2016
0

Bonjour a tous,
Vous êtes nombreux a me demander des connecteurs pour vos NAVMAN.
j 'ai mis en ligne une vidéo explicative pour le remplacement du connecteur.
voici le lien :

maintenant pour les commandes ça se passe sur EBAY :
en tapant les mots clés : LCD REPAIR NAVMAN 3100

le prix est de 10€ + 1€ de frais de port

le paiement se fait soit par paypal soit par chèque (beaucoup plus long)
vérifiez bien votre adresse de livraison.

si vous pouvez vraiment pas acheter par ebay, laissez moi un message.
si vous vous sentez pas de faire la réparation , laissez moi un message.

pour le connecteur, je fourni une seule longueur 82mm, il faudra le couper en fonction de la largeur de la nappe d origine

:)

04 mar. 2016
0

Bonjour ssfblanka,

Merci pour ce relais très investi dans ce fil que j'avais créé voici qques mois. Ma solution commerciale d'approvisionnement des connecteurs était plus contraignante et ton relais a été d'une remarquable efficacité, avec ce souci d'être certain que ça marcherait. Bravo pour cet état d'esprit !

Je viens donc de passer commande d'1 zebra pour un speed 3100 qui manifestait les symptômes de panne désormais connus de tous, à la fin de notre dernier périple estival.

Donc encore MERCI, d'avoir apporté une solution française à notre problème.
bien cordialement,
;-)

18 mar. 2016
0

cassio
Bonjour

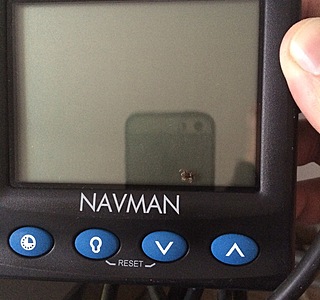

Mon multi navman 3100 a un pb d'affichage.
Bravo pour vos explications............il n'y a plu qu'à!
mais je n'ai pas trouvé le connecteur zebra avec les mots clé sur EBAY.
merci d'avance

23 fév. 2016
0

j’oubliais, l'envoi est sous enveloppe bulle avec suivi.

23 fév. 2016
0

Bonjour,

Je vais passer commande pour un multi. As tu une solution pour le wind 3150?

24 fév. 2016
0

bonjour, non pas de solution simple pour reparer le wind 3150.

23 fév. 2016
0

Bonjour,

Merci pour cette présentation. Juste deux questions :
-la manip est-elle strictement la même pour un multi3100?
-est-ce facile à faire pour quelqu'un de non expert en bricolage électronique ?
Si oui je passerai sûrement une commande d'ici avril.

Merci

Flaps

24 fév. 2016
0

bonjour la manip est la même tant que c est un 3100.
pas besoin de s y connaitre en Electronique il faut juste être bricoleur avec un peu de minutie

28 fév. 2016
0

Bonjour a tous,
si des personnes on d'autres modèles genre 3200 , 3500 ou 2100 ...
je veux bien regarder si ils sont réparables .
bon fin de week end.

02 mar. 201616 juin 2020
0

Voilà, encore un speed 3100 sauvé des eaux...
Merci!!!

03 mar. 2016
0

Bonjour,
Ravi d’avoir trouvé une solution simple et efficace pour résoudre le défaut d’affichage de mon Navman Repeat 3100 grâce au tuto de ssfblanka, j’ai passé commande auprès de lui pour un connecteur zebra. Je vous transmettrai une photographie dudit 3100 dès que ce dernier sera derechef opérationnel.

04 mar. 2016
0

Bonjour.
Commande passée également.
Vue l'implication et les efforts de ssfblanka, sans "bénéfices" pour lui en retour, ça mériterait bien une invitation dans le club.
Amis modérateurs, je vous laisse juger !

Romain

20 mar. 2016
0

bonjour,
Bien reçu le message, courrier suit pour 1 connecteur (navman multi 3100 )
Merci à très bientôt

30 mar. 201630 mar. 2016
0

Bonjour ssblanka, j'ai un problème avec l'affichage de mon Navman Multi 3100. Faites-vous éventuellement la réparation si on vous envoie l'écran et à quel prix ? sinon je vous commanderai le connecteur comme indiqué sur votre message du 19 mars. Cordialement

31 mar. 2016
0

Bonjour je peux vous faire la reparation mais le plus chère ca va etre l envois et le retour du colis. Voyez avec la poste les frais de port.
Pour moi ca fera 30€ + les frais de port
A vous de voir bonne journée

17 juin 2016
0

Bonjour ssfblanka,

Je serai intéressé par un connecteurs ZEBRA pour mon Navman Win 3100

pouvez vous m'indiquer la marche à suivre en payant par paypal merci.

04 avr. 2016
0

Bonjour je vous ai tout expédié ce matin par la poste. Pour le retour utilisez le même mode d'expédition (colissimo pré-affranchi à 8 euros). Merci de me tenir informé du retour pour que je puisse organiser la réception du colis. Cordialement et merci par avance pour la réparation

07 avr. 201616 juin 2020
0

bonjour j'ai bien reçu votre navman et il est réparé.
voici quelques photos avant l'envoi.
ps: pensez a mettre les cables d'alimentation car je n'en ai pas. heureusement que j'ai encore quelques connaissance en electronique.
bonne reception.

07 avr. 2016
0

Bonjour, désolé pour les tracas avec les câbles ! merci pour la réparation.

08 avr. 2016
0

Bonjour ,

Je viens de vous faire une commande via PayPal pour un multi 3100.

Un grand merci

Flaps

11 avr. 2016
0

Bonjour ssfblanka,

Je viens de recevoir le connecteur. Merci pour la rapidité de l'envoi! Je le monte dans 2 semaines et enfin un écran qui marchera:)

Flaps

19 avr. 2016
0

Bonjour,

Je viens de tomber sur votre sujet qui m'intéresse particulièrement. J'ai un NAVMAN 3100 multi qui n'affiche plus rien ainsi que le WIND. Je serais intéressé par des connecteurs ZEBRA. Est ce que quelqu'un en aurait á m'en vendre ?

19 mai 2016
0

Bonjour ssfblanka,

Après le NAVMAN 3100 Multi, j'ai réparé le WIND avec la même méthode opératoire (connecteur ZEBRA identique au MULTI 3100).

Parfait du 1er coup.

Merci
Bon vent

19 avr. 2016
0

Bonjour,

Il faut passer par ssfblanka (voir le post un peu plus haut). Service impeccable.

Flaps

18 mai 2016
0

Bonjour ssfblanka,

Je serai intéressé pour mon Navman Multi 3100 qui présente le même symptôme :(
Puis je vous expédier la bestiole en collisimo ?
Autrement je vous commanderai le connecteur comme indiqué.

Cdlt.
jphilippe

18 mai 2016
0

repondu en MP

21 mai 201616 juin 2020
0

voila jbourg, navman réparé.

22 mai 2016
0

Quel talent !!!

Merci beaucoup ! :)

24 mai 2016
0

Ssfblanka bonjour, je suis allé sur eBay et malheureusement votre offre de connecteur n'est plus en ligne ...
Trop de succès... plus de connecteur ?
Mon navman à pris l'eau, beaucoup d'eau problème d'étanchéité.
Sera t'il réparable.
Merci de m'indiquer la marche à suivre pour trouver le fameux connecteurs amicalement
Gilles

24 mai 201624 mai 2016
0

bonjour Gilles.
il me reste encore des connecteurs pas d'inquiétude.
pour votre navman qui a bu la tasse, marche t-il encore? affiche t-il au moins quelques caractères? si ce n'est pas le cas il me semble HS.
si l’écran s'éclaire et des caractères sont visible, on peut tenter un réparation, tenez moi informé.
bonne soirée.

26 juin 2016
0

Bonjour
Je suis à la recherche d'un connecteur pour un Multi 3100 Navman.
Dimension environ 60 mm
Disposez-vous de cette pièce? Si oui, pouvez-vous m'en vendre un et à quelles conditions.
Merci de votre réponse.
Bonne soirée
Michel
jimmy.laroche@wanadoo.fr

24 mai 2016
0

Merci pour votre réponse si rapide, oui il affiche des chose incohérente... je vais donc tenter la réparation ... je vous laisse mon mail ... beauvaisgilles@yahoo.fr ce sera plus simple pour communiquer ....
Cordialement Gilles

27 mai 201616 juin 2020
0

bonjour a tous. petite precision.
le navman modele 3100 S , notez bien le S a la fin n'a pas la meme connectique!! voir photo jointe.
Donc impossible de le réparer avec le connecteur.

28 sept. 2016
0

Bonjour ssfblanka vous resterait-il un contacteur pour réparer mon sondeur navman 3100 ? Mon mail Dominique.lang@gmail.com . Merci

27 mai 2016
0

Il se déconnecte facilement du circuit intégré car il n'est pas collé, il y a un connecteur. Relevez délicatement la barre de blocage sur le connecteur et la nappe sort. Vous pouvez ensuite nettoyer les contacts aussi bien sur la tresse que sur le connecteur. Si comme moi vous avez la chance, cela suffit à votre bonheur de revoir votre navman repartir comme neuf.
Merci encore à ssfblanka pour tout ses conseils.

02 déc. 2016
0

Weeepa Navmam multi 3100 réparé !

Merci ssfblanka :)

J'ai galéré mais j'ai fini par y arriver
Trop heureuse

03 déc. 2016
0

de mon coté je veux aussi remercier ssfblanka qui m'a rapidement envoyé la barette-contacteur et grace à sa video sur youtube j'ai pu faire la réparation de mon soudeur Navman 3100

23 déc. 2016
0

Bonjour ssfblanka
Vous resterait-il un contacteur zebra pour mon sondeur navman 3100 ?
Mon adresse email hbisquay@neuf.fr
Merci d'avance - joyeux noel

18 juin 2017
0

Bonjour,
Après avoir réparé l'affichage de mon NAVMAN WIND 3100 l'année dernière (grace au conseil sur le forum Hisse et ho) voila que mon boitier est cassé (sans doute au remontage,j'ai trop serré la bague). résultat, il n'est plus étanche.

J'ai bricoler quelques chose provisoirement avec du mastic, mais ça risque de ne pas tenir la saison.
Est ce que l'un d'entre vous aurais un NAVMAN 3100 ou WIND 3100 même HS (Du moment que le boitier est intact !)

Merci d'avance

01 juil. 2017
0

Bonjourssfblanka
Est il encore possible d'acheter un contacteur Zebra pour réparer mon NAVMAN multi 3100 ?
Merci

01 juil. 2017
0

Bonjour casper.
Désolé je n en ai plus.
Je vais peut etre refaire une commande si d autres personnes sont intéressés.
Je vous tiendrais au courant.
Bonne soirée

01 juil. 2017
0

Merci de votre réponse ssfblanka
Merci de me tenir au courant d'une éventuelle nouvelle commande, mais je vais tenter ma chance avec Thomas Stevens
quoi qu'il en soit, vous semblez avoir fait le bonheur de pas mal de possesseurs de navman.
Bon vent et A+

09 sept. 2017
0

Bonjour :)
Je suis très intéressée par ces connecteurs.... Et ayant un budget très limité, j'aime autant éviter de payer le pack américain Et Les frais de livraison qui vont avec...
Si vous prévoyez une commande ou avez des contacts pour que je puisse tenter de la faire en direct, je suis preneuse !!
Merci d'avance
Céline

10 sept. 2017
0

Bonjour a tous. Désolé pour mon absence du forum et le manque de réponses.

Je vous fait le point sur la situation.
1- je n ai plus de connecteurs
2-je n ai plus de contact avec mon fournisseur ( je vais essayer d en trouver un autre)
3-il me reste des connecteurs "d essais". Ces derniers sont identiques aux connecteurs que je vendais mais avec une hauteur différente 8mm au lieu de 8.5mm.
4-un essai à été réalisé avec deux navman différents et les résultats ont été concluants. ( J attends le retour de la personne une fois qu il les aura installé dans son bateau) mais en tout cas fonctionnels avec le test d une pile 9volts.
5-je vous dirais exactement combien il m en reste.
6-vous pouvez m envoyer un message en privé pour la commande
7- bonne journée et bonne navigation

10 sept. 2017
0

Je suis intéressée par Les connecteurs qu'il vous reste...
par contre je me sens bête mais ne trouve pas le lien pour les messages privés ??

08 oct. 2017
0

Bonjour,
Les nouvelles sont bonnes après plus de 3 semaines de test avec le connecteurs 8mm. Tout fonctionne correctement.
Il men reste une vingtaine.
Mp si besoin.
Bonne journée

13 oct. 2017
0

bonjour sfblanka je serais intéressé par un connecteur,comment faire

1944monique

29 déc. 2017
0

Bonjour ssfblanka,

Tout d'abord merci pour vos précieuses info :).
Comme lu plus haut serait il possible de vous envoyer mon navmann 3100 afin que vous le réparer ?
Je suis en Belgique .
Merci d'avance .
Marcv

31 déc. 2017
0

bonjour je vous ai envoyé un message privé

13 oct. 2017
0

je suis intéréssé par un connecteur pour navman depth 3100

mon tel 0616780860

10 nov. 2017
0

BONJOUR JE SUIS INTERESSE PAR UN CONNECTEUR
MERCI D AVANCE JLRTINO

10 nov. 2017
0

J AI OUBLIE MON NMR DE TPH 0681265387
MERCI BON VENT

04 fév. 201816 juin 2020
0

bonjour a tous, voici encore une réparation d'un navman 3100.
merci a marc de m'avoir fait confiance.
bon dimanche a tous.

10 fév. 2018
0

bonjour ssfblanka,

J'ai enfin osé démonter mon navman pour poser le connecteur zebra ( que j'avais depuis 1,5 an mais je n'osais pas tant que çà marchait à peu près).
En suivant le tuto honnêtement l'opération est facile et j'ai l'affichage qui fonctionne à nouveau impeccablement!
Un grand merci à toi
bonne journée,
Flaps

11 fév. 2018
0

bonjour flaps , ravi de çà marche !!!
merci pour le retour

08 mar. 2018
0

Bonjour,
je suis aussi intéressé par le connecteur zebra.
Je posséde un navman multi 3100
Serait-il possible d'acheter le connecteur correspondant ?
Merci d'avance....

NB j'ai démonté le navman et mis de la graisse kontakt.
L'affichage revient un peu mais pas suffisamment...

08 mar. 2018
0

bonjour ssfblanka,
Je suis comme les autres.... un navman multi 3100 en carafe !
Je me lancerais bien dans la réparation si j'avais le bon connecteur.
Pourrais-tu me le fournir ?
Merci d'avance ! :-)

08 mar. 2018
04 juin 2018
0

bonjour j ai un navman 3100 depuis l ete dernier l ecran n affiche plus j aimerai bien s il est encore possible acquerir ce kit connecteur . c est navman 3100 sonde et looq merci

04 juin 2018
0

merci de ta reponse et cela peut regler mon probleme d ecran?

08 mar. 2018
0

que signifie MP ?

08 mar. 2018
0

compris MP
mon adresse :
Jean François HAYON
2 impasse des roses
13124 Peypin

04 juin 2018
1

Hello
Tu le contactes direct en MP, ils sont sur ebay facile à commander, reçu rapidement et avec le tuto sur internet un jeu d'enfant

04 juin 2018
0

De rien...
Si tu regardes la vidéo un moment on voit que c'est mal positionné avec le nouveau contacteur ,il le dit, montre l'écran qui déconne, et le repositionne avec un affichage nickel.
m.youtube.com[...]/watch
Ça montre bien le souci typique de ces bébés

08 mar. 2018
0

Le virement pp est fait
bonne réception

14 mai 2018
0

Réparation effectuée hier avec succés.
Merci pour ssfblanka pour le connecteur et pour la vidéo!

Matthieu

28 oct. 2018
0

bonjour, est ce que par hazard il vous resterais un connecteur zebra.Je dois visiblement le changer sur deth 3100.merci

29 oct. 2018
23 oct. 2019
0

Bonjour,

J'ai deux Navman 3200 dont je dois changer le Zebra. Vous en reste t'il ? Cordialement

23 oct. 2019
31 oct. 2019
0

Bonjour , merci de votre retour.
Pouvez vous prendre des photos de vos modèles 3200.
Merci davance

30 oct. 2019
0

J'ai bien reçu les Zebra et cela fonctionne très bien sur les 3200. Merci Cordialement
merryOze

23 oct. 2019
01 nov. 2019
0

Bonjour. Voici les photos des 3200 après réparation. Encore merci.

merryOze

01 nov. 201901 nov. 2019
0

merci pour les photos. du coup le connecteur marche pour le diesel 3200. :pouce:

02 nov. 2019
0

Bonjour
Mon navman 3150S wind fait des siennes !
Peut-on le réanimer lui aussi ?

03 nov. 2019
0

Bonjour faudrait le démonter pour voir comment est disposé le connecteur.

02 nov. 2019
0

Bonjour ,
J'ai un NAVMAN 3100 S Multi vraiment en rideau..il baignait dans l'eau ,j'ai tout fais pour le récupérer mais trop rouillé..Si quelqu’un en n'a 1 sous la main _Je suis intéressé. Merci

02 nov. 2019
0

Bonjour,
De mon côté, j'ai réparé mes différents écran Navman avec ces ZEBRA. Cela marche très bien.
Seulement en les remontant, j'ai trop serré la bague bleu. Résultat le boitier est cassé, et l'eau s'infiltre.
Si quelqu'un à un Navman de la série des 3100, je serais intéressé pour récupérer la coque.

Merci d'avance.

08 déc. 2019
0

Bonjour ,
J'ai le même problème je ne trouve pas de pièces pour le réparer!! es ce que je peux encore vous commander ce connecteur zébra d'une largeur de 85mm.pour mon G-PILOT 3100
merci d'avance .
jean

19 oct. 2020
0

Bonjour
auriez vous encore des connecteurs à vendre ?
très sincèrement,

NG

19 oct. 2020
0

Bonjour, oui regardez sur eBay.
Bonne soirée

20 oct. 2020
0

Bonjour ok
Annonce sur EBay repérée
Merci

09 juil. 2021
0

Bonjour le message est ancien mais auriez vous un connecteur pour réparer mon depth 3100

28 juil. 2021
0

Bonjour, désolé je n'ai pas de connecteur pour votre 3100.

Votre réponse

Merci de contribuer aux réponses sur HISSE ET OH !

Merci de vérifier de bien répondre au sujet. Fournisser des détails sur votre réponse et partager votre expérience et vos recherches !

Mais éviter de …

  • Demander de l'aide ou de répondre à une autre question (utiliser les commentaires dans ce cas).
  • Porter un jugement et manquer de respect dans votre réponse.
  • Pour plus d'information, consulter la FAQ et la Charte de HISSE ET OH !

Déposer un fichier ici ou Cliquer pour envoyer

parapluie de Cherbourg aux Hébrides

Après la pluie...

  • 4.5 (83)

parapluie de Cherbourg aux Hébrides

mars 2021
