Connecteur 12V boitier AIS SJ-8912R G7

Bonjour à tous.

J'ai un problème de faux contact au niveau du connecteur 12 volts de mon boitier récepteur AIS, modèle SJ-8912R G7.
je ne connais pas le fabricant de ce matériel, mes recherches me renvoient vers un "distributeur" à Taïwan.

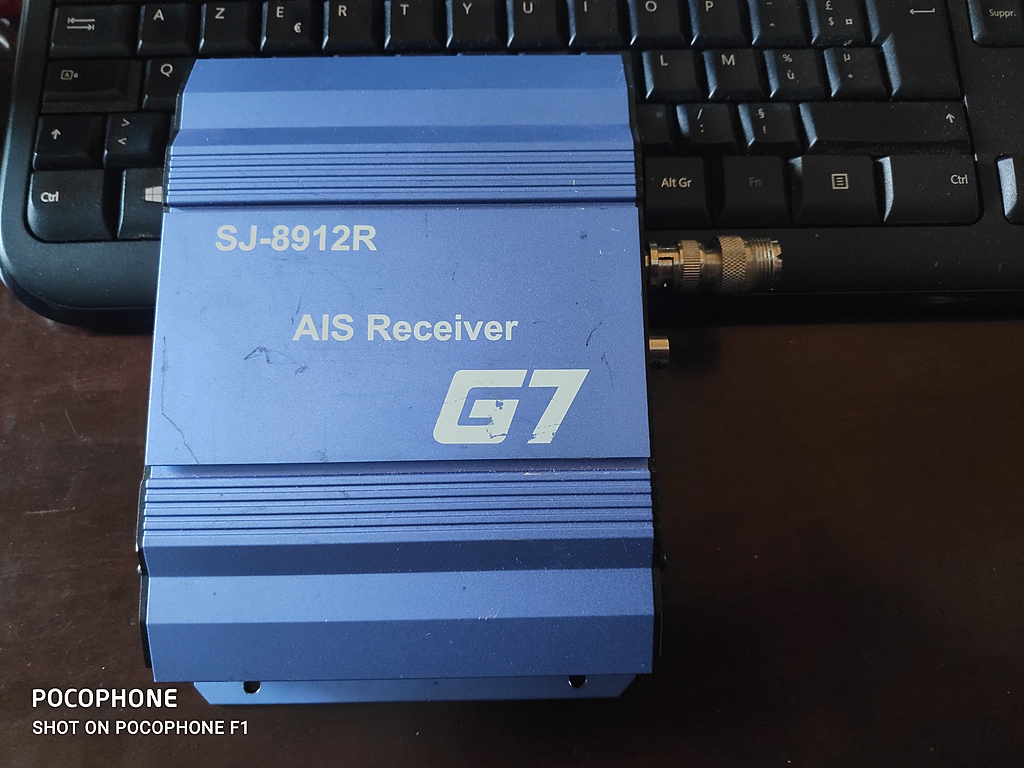

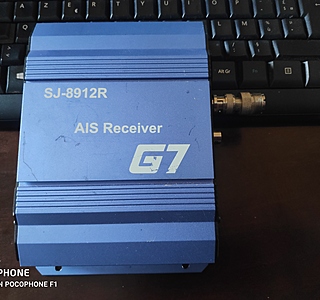

Ci-joint trois photos de ce matériel.
Ce type de contacteur est-il courant ? Où puis-je le trouver ? Puis-je éventuellement le remplacer par quelque chose d'autre ?

Merci pour vos lumières.

L'équipage
06 mar. 2020
06 mar. 2020
0

Bonjour,

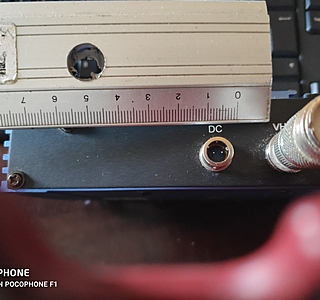

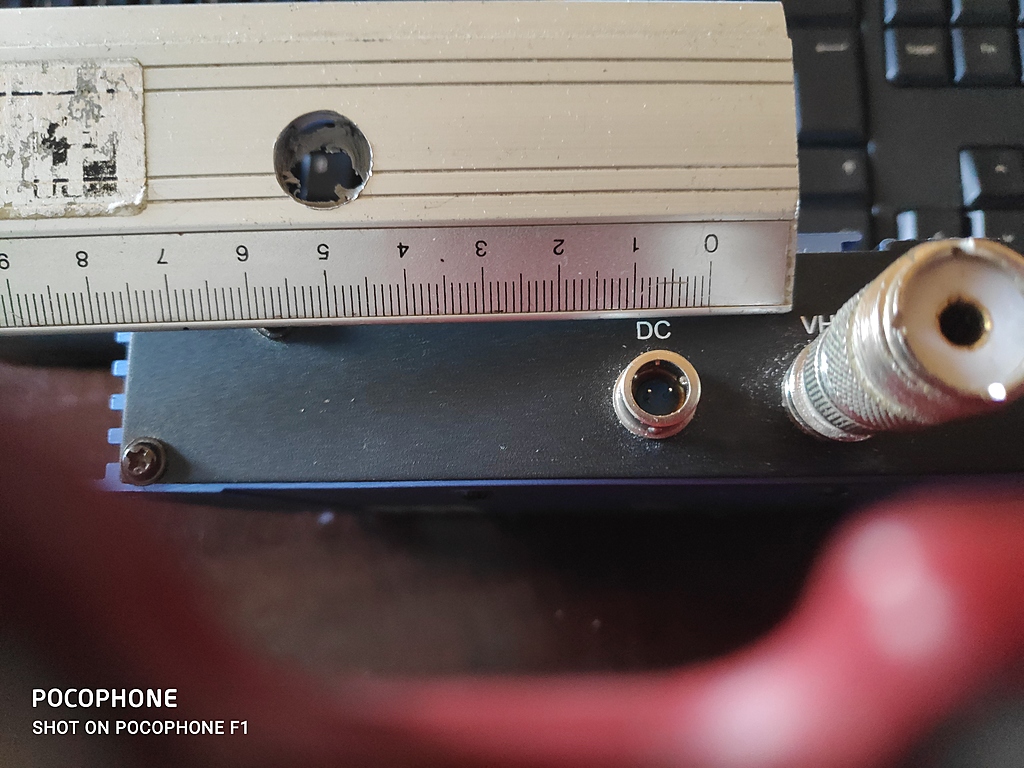

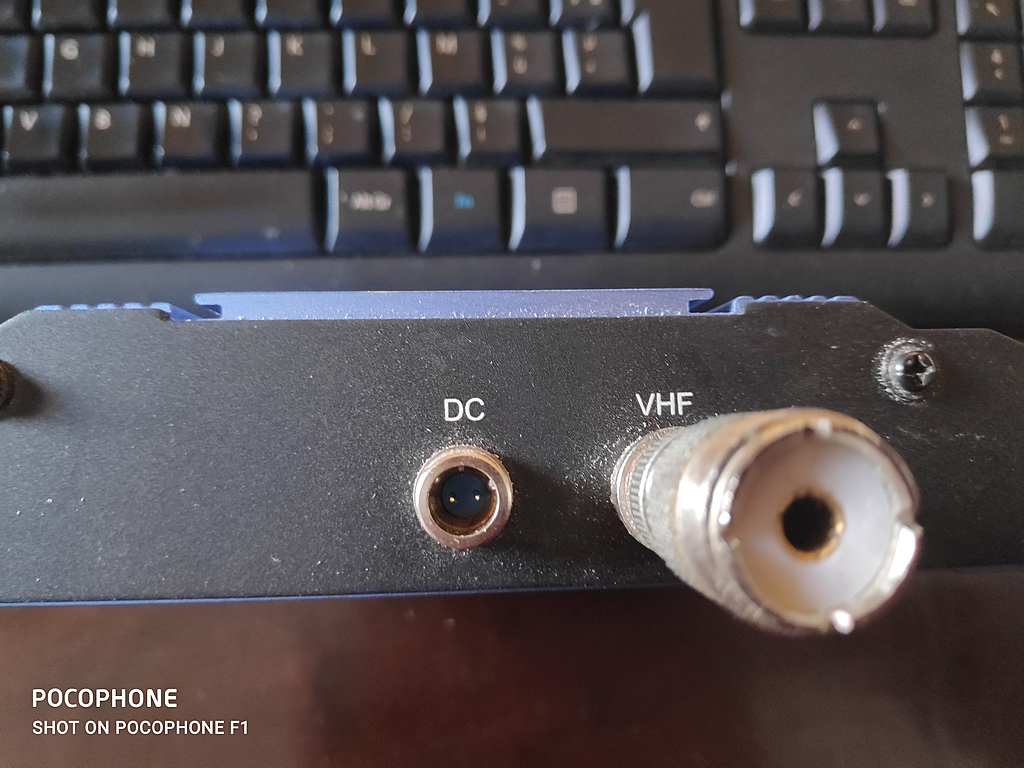

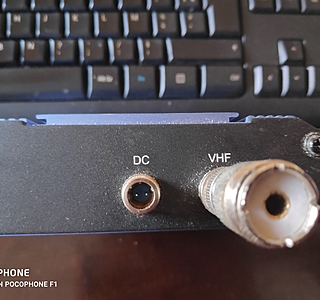

on ne voit pas bien le coté du connecteur.
C'est à baïonette?

AU pire, il y fort à parier qu'il n'y a qu'une carte électronique dans ce boitier et vu le format de boitier il y a plein de place pour mettre un autre connecteur à coté un peu plus haut.
Donc peut être possible :
- ouvrir la boite (facile)
- percer le flanc et mettre une autre embase, type jack DC-DC ou autre, mieux si verrouillable, prendre la fiche qui va avec tant qu'à faire ;-)
- souder 2 fils entre l'embase et la carte (à l'arrière de l'embase actuelle)
- refermer

Bien sur changer la fiche sur le cable.
Sur un équipement"statique" comme celui là on peut aussi carrément sortir 2 fils du boitier...


Bigjack:Merci pour ta contribution Yannbis.Le connecteur n'est pas à baïonnette, juste un petit picot détrompeur et 3 billes d'acier qui viennent dans une gorge sur la fiche du cable.Je vais tenter le démontage et voir, comme tu le préconise, si je peux facilement mettre autre chose.·le 07 mar. 2020 09:00
06 mar. 202006 mar. 2020
0

Slt

a première vue de loin et ''a bisto de nas'' ça ressemble à ''Lemo série EJG'' ou S reste à vérifier les tailles ;=)

fr.rs-online.com[...]048874/

Mais si c'est une alimentation plus facile à en refaire une sur un modèle moins chers et plus facilement trouvable ou directement en filaire !!! au moins tu n'auras plus de problème de faux contact

;=)


Bigjack:Merci a_guy.Effectivement, 44€ sans les frais de port, c'est la moitié du prix de mon AIS !Je vais tenter de refaire cela avec les moyens du bord, encore merci !·le 07 mar. 2020 09:06
09 mar. 2020
1

Pour faire un retour de mon problème, résolu en suivant le conseil de connecter directement en filaire, 20 minutes de boulot, 2 gaines thermo et c'est reparti !
Encore merci !
