Connecter une télécommande raymarine es100 à un réseau STNG

Bonjour

Pour ceux que ça intéresse

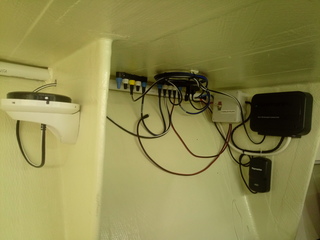

Voici des photos et un schéma très schématique des branchements

Camille

L'équipage
05 fév. 2021
05 fév. 2021
0

Merci pour les détails.
Je ne comprends pas pourquoi tu as eu besoin de prendre le 12v séparément (sur la dernière photo du schéma), car le 12v circule normalement sur les prises donc aussi sur les prises multiples?.


05 fév. 2021
0

C'est comme le port salut
C'est marqué dans le manuel

Et ça fonctionne

Donc, ça doit être comme ça


Sapha Pani:C'est une télécommande radio. La puissance sur le bus n'est probablement pas suffisante. C'est installé comme ça aussi sur mon bateau·le 05 fév. 2021 11:58
05 fév. 202105 fév. 2021
0

Ok, merci, c'était plus pratique d'avoir l'explication d'un utilisateur que d'aller fouiller dans les docs raymarine 😊 Et Raymarine n'est pas très loquace dans leur présentation, ils disent juste que la S100 est compatible STNG.

J'ai déjà eu une S100 sur mon ancien bateau, sur un réseau ST (NMEA0183).

Je n'en ai pas un très bon souvenir, elle se déconnectait souvent et si on en avait besoin en urgence, le temps de reconnexion était bien long... en plus une ergonomie discutable.

C'est pour ça que j'hésite à en reprendre une, mais je trouve qu'une télécommande est utile surtout quand on est seul.

Je ne comprends d'ailleurs pas bien pourquoi Raymarine n'a pas fait une télécommande directement STNG/N2K en profitant pour moderniser un peu, ils ne se foulent pas, ils ont la licence N2K, donc ça ne leur aurait pas couter grand chose de proposer une bonne solution.

J'avais envie de me mettre à en faire une mais ça prend du temps et puis il faut être délinquant car le specs N2K ne sont pas libres d'accès (hors de question de prendre une License pour un particulier ou une petite structure, c'est hors de prix...)


Camilleb0461:Sans compter que les explications raymarine ne fonctionnent pas·le 05 fév. 2021 13:08
Now:Et oui, rien ne vaut le retour d'expérience !·le 05 fév. 2021 15:30
Camilleb0461:Honetement raccorder leur boite 200 au borne stng n'a rien de compliquéIl faut juste acheter la borne convertisseur 200/stng et surtout pas le kit complet qui coûte un pont et est inutile·le 06 mai 14:09
Camilleb0461:Pfffichu correcteurHonetement raccorder le boitier de la téléommande 2000 au système stng n'a rien de compliquéIl faut juste acheter la borne convertisseur 2000/stng et surtout pas le kit complet qui coûte un pont et est inutileOn y branche un cable STNG avec d'un côté la cosse et de l'autre côté les fils à nu·le 06 mai 14:11
05 fév. 2021
0

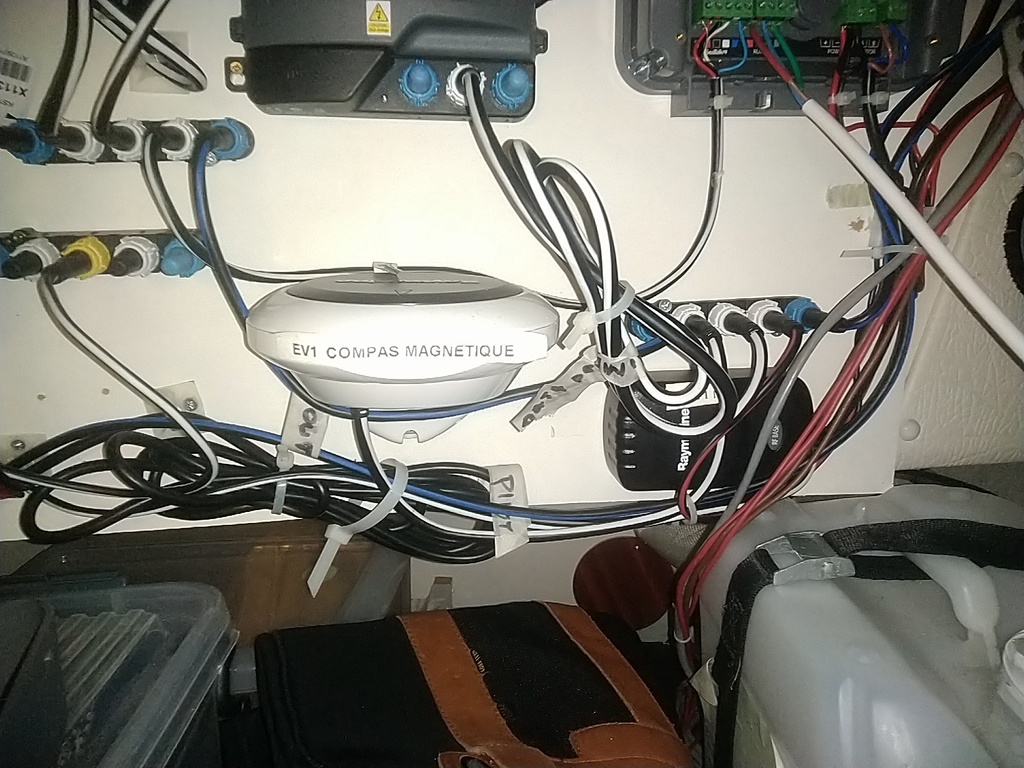

Je suis en plein dedans aussi en train d'installer un EV100 évolution,les notices raymarine dit pas toute les même choses !, ça pas marché du 1er cou , car j'avais pas mis les bouchons sur les rampes seeTalk !!


05 fév. 2021
0

Bientôt fini ça fonctionne par contre je sais pas si il faut raccorder la 2eme alim qui était fourni (celle qui est pas branché sur la photo) je pense pas ,car ça doit passer par le câble bleue


Camilleb0461:Tu parles de la borne rouge dans le boite BT de la télécommande ?Moi les bornes + et - sont raccordées au + et - du bateau·le 06 mai 14:07
06 mai 2022
0

Re bonjour

Il semblerait que je n'étais pas clair ???

Donc, j'ai tout refait en joli et en pdf

Camille
