Compte tour mécanique

Bonjour
Je reviens vers vous concernant le compte tour a raccorder
Le moteur est un vieux yanmar 2qm20
Le compte tour a 3 bornes ( alors qu'il devrait en avoir 4 !? ) :
Verte +
Jaune C
Aucune couleur -

Plus la lumière compteur

J'ai le tachométre avec 2 fils G et W

L'équipage
#Électricite#Technique
yalou89yalou89
11 avr. 2023
EbraballEbraball
11 avr. 202311 avr. 2023

Tu as sans doute un +, un -, et un capteur.
Je rajoute : l'éclairage est indépendant, peut être pris sur le + et le - avec ou sans interrupteur, le vert est généralement le capteur.

MamitaMamita
11 avr. 202311 avr. 2023

Re Yalou,

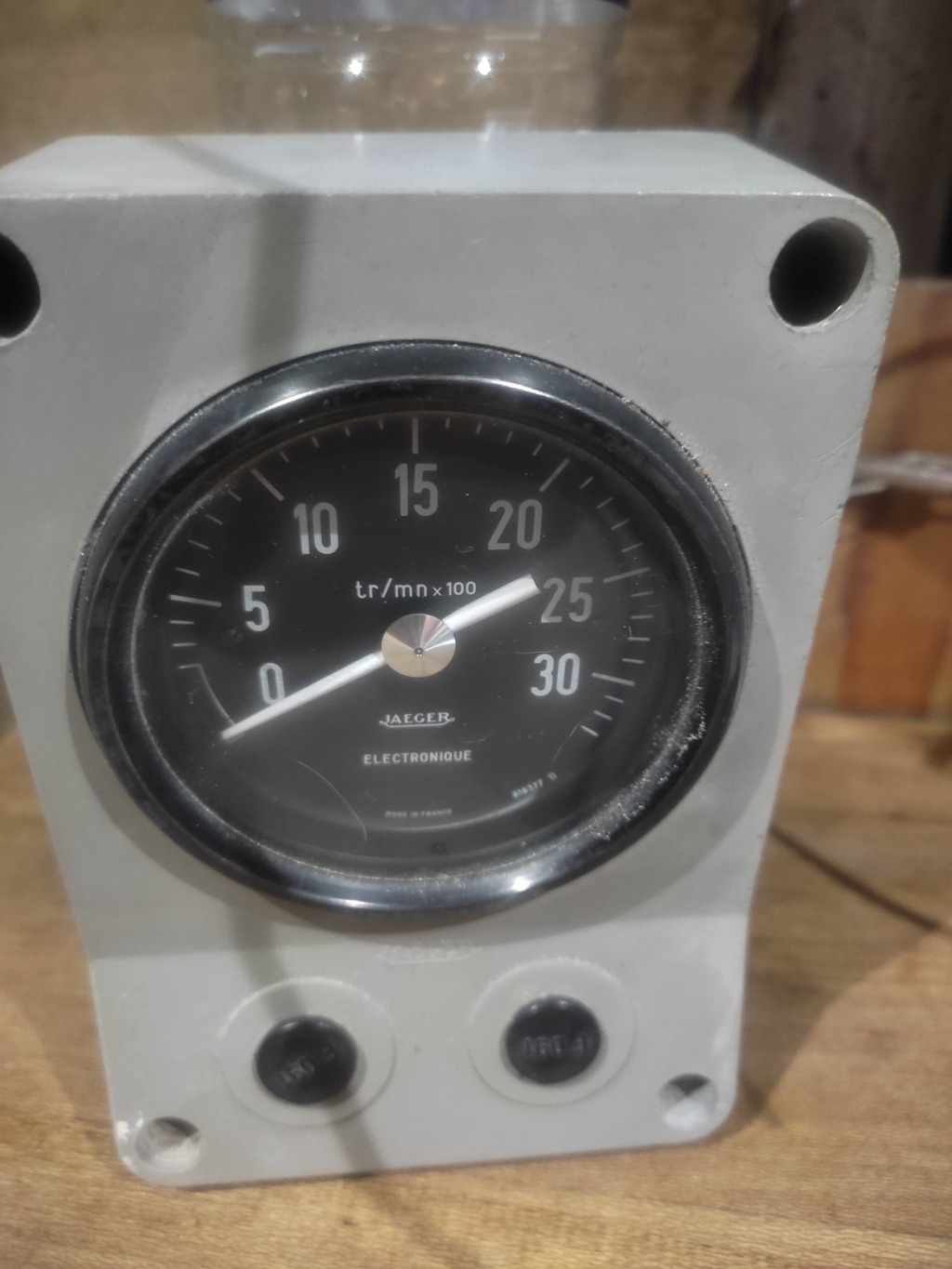

Le CT de ta photo est un *CT Jeager électronique * (et non...mécanique!).
S'il a 3 bornes (+, -, W) c'est qu'il se branche sur la borne "W" d'un alternateur.
En principe, les alternateurs Yanmar n'ont pas de borne "W" sur leurs alternateurs.
D'ailleurs ton schéma Yanmar représente un CT avec un capteur magnétique à 2 fils (G & W).
En conclusion, je doute fort que ce CT Jeager électronique puisse fonctionner avec ton moteur Yanmar 2QM20 prévu pour CT avec capteur magnetique a 2 fils!
D'ailleurs, je trouve bizarre qu'un CT Jeager ait pu etre installé sur un Yanmar.
Mamita

Ebraball:Peut-être est-il possible de mettre le G du capteur sur le - du CT ?·le 11 avr. 2023 23:55
yalou89:Bonjour , il me paraît vieillot pour un électronique !Ce qui est bizarre c'est que le fil W était branché sur une borne de la lumière avec un - et le fil - doublé sur une cosse mais volant (non raccordé)·le 12 avr. 2023 00:46
