Compas contest 101 cloison oblique installation ?

Bonjour,

Je dois changer mon compas plastimo (de 12 ans) dont une des lignes de foi interne s'est desolidarisée de son support et empêche le rose de tourner....
La cloison de fixation est oblique de 20 degrés environ, j'ai donc commandé un compas adapté à cette inclinaison.

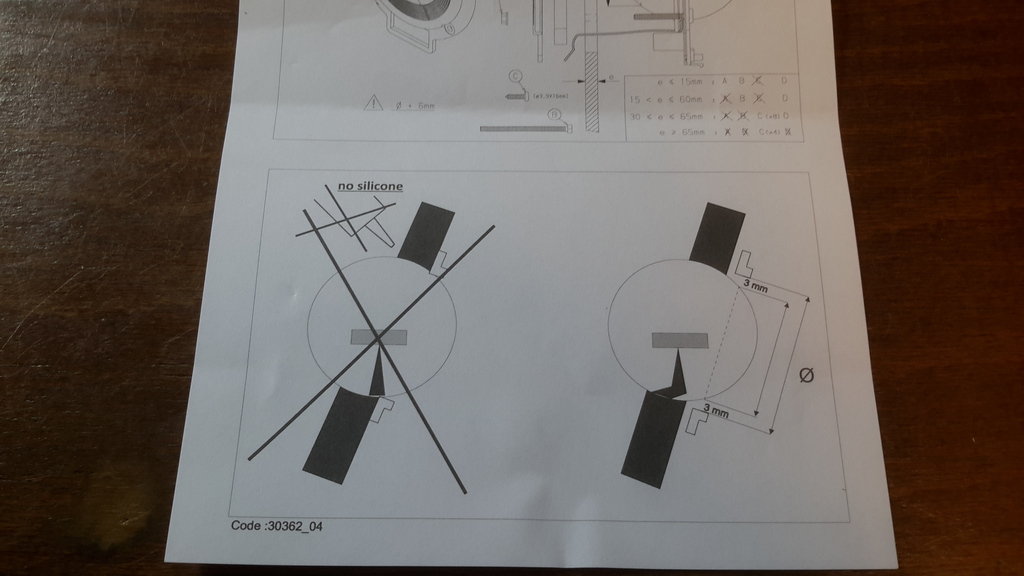

Je ne comprends pas le schéma de montage .
Quelle est la différence entre les deux dessins ? Et surtout que signifie dans l'installation le schéma de droite?
Merci
Guy

L'équipage
#compas#contest#installation#positionnement
belledeslackbelledeslack
22 avr. 2023
LouarnLouarn
22 avr. 202322 avr. 2023

La pointe qui soutient la rose est décalée

L étrier ne vient pas au contact du globe mais vient autour, ne le contraignant pas

AddictionAddiction
22 avr. 2023

J'ai l'impression qu'il faut garder du jeu avec la plaque de finition intérieure,la sphère ne doit pas être contrainte par cette plaque car il y a un joint de dilatation entre les deux demi sphères qui absorbe les differences de volume du liquide avec la temperature, no silicone car il y a un joint caoutchouc livré avec pour la partie extérieure

PolmarPolmar
23 avr. 2023

Je trouve que la collerette d fixation à l'intérieur n'aide pas pour garantir l'étanchéité du montage.😟

Addiction:La collerette intérieur ne participe pas à l'étanchéité, uniquement le joint caoutchouc extérieur, la collerette intérieur c'est pour la finition et cacher la découpe ·le 23 avr. 2023 18:18
Ajouter un commentairePublier
belledeslackbelledeslack
23 avr. 2023

Merci pour vos réponses,

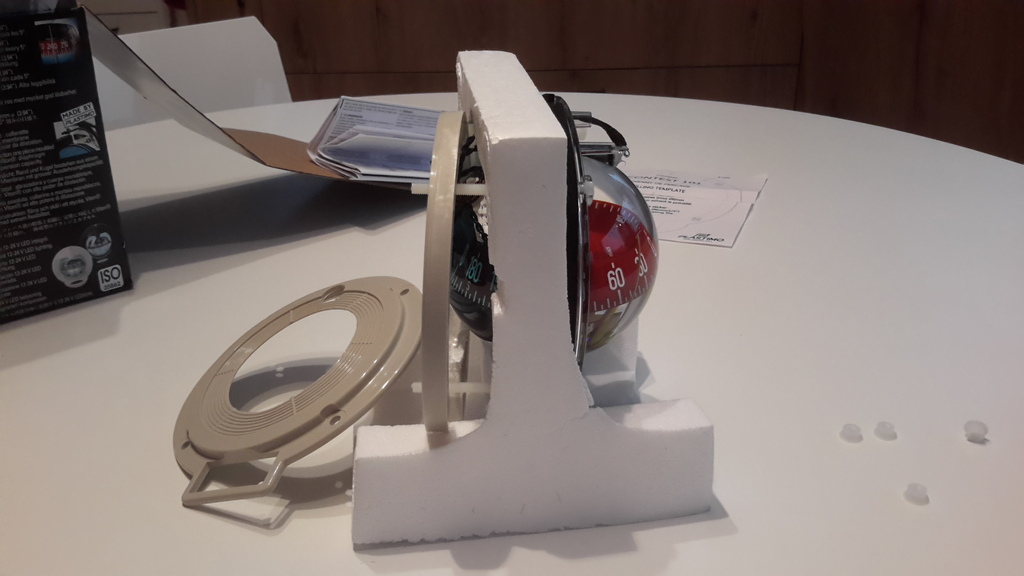

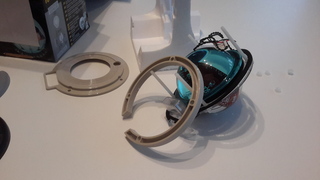

Donc après avoir enlevé le compas du support de livraison en polystyrène, je constate que:
- il existe une entretoise ronde qu'il semble nécessaire de positionner en arrière du compas avant de fixer la bride côté intérieur cabine par les 4 écrous plastique fourni (ce que doit vouloir dire le schéma )
- il existe bien un joint côté extérieur pour l'étanchéité
Merci encore problème résolu. ..
GUY
