compas B&G

Bonjour a tous, quelqu'un pourrais me dire si on peut brancher un compass B&G sur un ordi et avec quelle cable.Ou bien faut il obligatoirement l'ecran qui va avec.merci d'avance

L'équipage
16 déc. 2007
16 déc. 200716 juin 2020
0

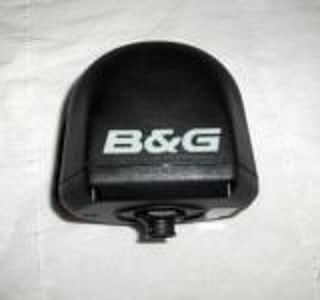

une photo de la chose
si je reussi

16 déc. 2007
0

la notice ?
si la notice précise qu'il a une sortie NMEA, alors tu peux le brancher sur un ordinateur. Sinon, (et c'est le cas du mien) il faut le brancher sur la centrale B&G.

16 déc. 2007
0

Chic !
PYM, comme j'ai tout en B&G, ça m'intéresse si tu peux me décrire les protocoles du bus B&G (hardware et software) et comment rentrer le signal dans un PC sans acheter l'interface B&G-RS232 qui coûte 1000€ ?

16 déc. 2007
0

déçu ...
Pym, au prix où est un périphérique B&G (500 à 1000€ en moyenne chacun périph) cela me semble contre-productif de risquer de le claquer pour le fun :reflechi:

Et surtout, rien ne laisse présager que c'est un protocole sériel, ni que l'information est formée de caractères à 8 bits. Et la seule entrée d'usage "simple" sur un PC est une entrée sérielle à 7 ou 8 bits (le port COM) ....

Amha, si c'est pas du NMEA , c'est cuit sans une étude de spécialiste super outillé intellectuellement et matériellement :oups:

16 déc. 2007
0

les bits ?
Et comment gère-ton une entrée sur un port Com si le signal n'est pas codé en 7 ou 8 bits ? La valeur peut bien arriver en binaire (ou pire, même pas binaire) sur un nombre quelconque de bits.

Chez B&G y a même des truc "marrants": les info sont amenés aux afficheurs extérieur en 3 fils par un sinus et un cosinus déphasés et c'est le déphasage et l'amplitude de chacun des deux qui contient l'information à afficher ;-)

C'est d'ailleurs le cas de mon compas "Super Halcyon" de B&G qui a 3 sorties:

1) la sortie est en 3 fils sinus/cosinus.

2) Par bonheur il a aussi une sortie NMEA standard

3) et une sortie digitale spécifique (non NMEA) pour entrer dans le calculateur B&G, codé en "Gray-Code" à 3 fils 0-1 actifs, avec un nombre égal au cap en degré . Ce n'est même pas du binaire ! ( [en.wikipedia.org[...]/.. .] ) .

Faut que notre ami vérifie dans sa notice quel type de compas il possède et quelles sorties sont disponibles.

16 déc. 2007
0

Un peu d'aide
En lisant cette doc du super Halcyon:

www.bandg.com[...]yon.pdf

The Output configuration of your compass is indicated by a code on a label attached to the sensor unit.

Page 10 avec un tableau.

Si ça peut aider.

16 déc. 2007
0

Si ce n'est pas NMEA, peut être aussi...
SDi ce n'est pas NMEA mais qu'un dialogue existe, il suffit de le déchiffrer. Il peut s'agir d'un transfert de texte, simple comme NMEA, mais simplement non conforme à la norme NMEA. Tout ça ne l'empêche absolument pas d'être lu sur un pécé.

16 déc. 2007
0

Te décrire les protocoles B&G ça je ne saurais pas faire...
par contre, tu peux chercher :

1°) déterminer qui est qui parmi la filasse de raccordement :
Outre l'éventuelle alim, tu dois avoir un fil de com de l'antenne vers le monde extérieur et, éventuellement, un fil de dialogue dans l'autre sens (pas sûr).

2°) déterminer le hard :
quelle est la tension qui passe dans ce fil de dialogue ? =&gt oscilo (pas le coccinum, l'autre)
Soit c'est du - kec'chose/+ kec'chose et c'est digérable directement, soit c'est du 0/5V (ou pas loin) et, dans ce cas, il faut interfacer avec une bricole (max232 voir plus récent mais de toutes les façons à trois francs six sous).

2°) Le branchement étant effectué, déchiffrer le contenu de la trame avec, par exemple, HyperTerminal (c'est vendu avec ouindause).

Comme je ne dispose pas de matériel B&G, je ne peux pas t'aider plus loin.

16 déc. 2007
0

Mais non, mais non...
En effet, ce serait idiot de claquer la bricole à ce prix là.

En revanche rien ne permet d'imaginer qu'il s'agisse d'autre chose qu'un protocole série.
C'est le nombre de fils qui va te le confirmer.

Le port com d'un pécé, n'utilise en fait que 3 fils utiles :
0V de référence
Ligne de réception
Ligne d'émission
Cétou.

Si ce n'est pas du NMEA, ça demande juste un peu de réflexion, mais rien que de très accessible à sensiblement tout le monde (avec un pécé tout de même...)

Ce sidi, sans bricole B&G pas de décodage alors, cétanpi.

:-)
