Comment vérifier l'impédance d'un cable coaxial

Bonjour,

Je dispose d'une bonne longueur de cable coaxial et je voudrai vérifier si c'est du 50 ou 75 ohms, comment faire (simple si possible)?

Gégé

L'équipage
26 oct. 2016
26 oct. 2016
0

Il faut du matériel spécialisé.
De loin, le plus simple est de le "reconnaître".
Il faut chercher "ce que ça pourrait être" à partir du diamètre du conducteur central et de l'isolant.
La couleur de la gaine est aussi un indice.

26 oct. 2016
2

à minima il faut un générateur carré 10MHz et un oscillo 100MHz et des charges 50 et 75 ohms
en disposant une charge aubout du coax, en visualisant l'image on voit si adapté ou non, si adapté l'impédance est celle de la charge en place
sinon aller dans une école d'électronique, ça fait un TP pour les étudiants
sinon la formule Z=93,2.Log D/d peut permettre d'évaluer
JL.C

27 oct. 2016
0

C'est très difficile de le vérifier et c'est la raison majeure pour laquelle ces câbles sont identifiables, marquage, couleur gaine etc.
Gilles

27 oct. 2016
0

f5zv.pagesperso-orange.fr[...]01.html

En principe les câbles sont identifiés et en général le 75 Ohms se reconnaît facilement , c'est le câble des antennes TV.

27 oct. 2016
0

Bonjour.
A tu une référence sur ce cable? Quel est son diamètre et sa couleur?
www.conrad.fr[...]antenne
Regarde si quelque chose correspond à ce que tu a.
JC

27 oct. 2016
0

Normalement marquage sur le câble type : RG 2... sinon essaye de faire une photo ou l'on peut voir l'âme ,l'isolant, la tresse et l'extérieure ! et une mesure de son diamètre.
Les câbles 75 ohms (public) étant souvent de moins bonne qualité on voit relativement facilement la différence même avec un 50 ohm (public).

27 oct. 201616 juin 2020
0

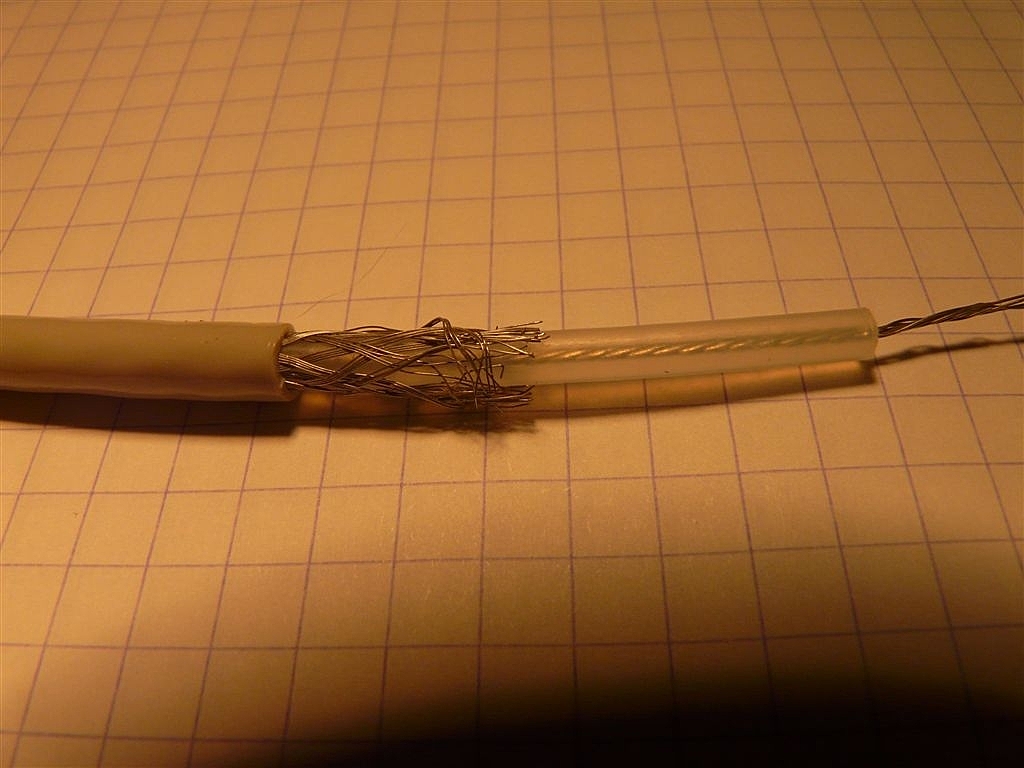

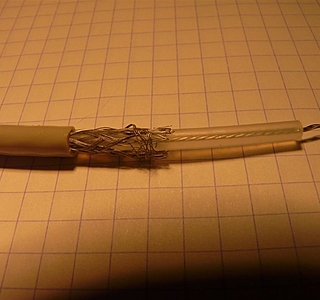

Bonjour,

Pas de marquage extérieur.
-gaine extérieure 5mm de couleur gris clair.
-Dia extérieur de la tresse = 3.6-3.7mm
-Dia gaine de l'âme = 3.2mm translucide
-Âme = 7 brins de dia= 0.12mm ; dia apparent total = 0.55mm
Valeurs au pied à coulisse, pas de palmer.

Les brins de la gaine et de l'âme sont de couleur gris brillant.

Je cherche sur les sites spécialisés mais il y a de quoi s'y perdre! Dans le doute je crois que je vais passer par l'achat d'un câble qui va bien sur le papier! Le bateau est démâté et je n'ai pas envie d'aller faire le singe si ça ne va pas à la remise à l'eau!

Et merci pour les réponses.

Gégé

27 oct. 2016
0

pour le RG58 qui est un cable 50ohms on a 2.95mm pour le diametre du dielectrique(PE = polyethylene) et .9mm pour le diametre du conducteur. le diametre du conducteur de ton cable étant plus faible (.55mm), c'est peut-etre plutot un 75ohm. Vu le prix au m du RG58 je racheterai du cable...

27 oct. 2016
0

Sur ta calculette, tu tape 3,2/5,5 = log x 138 ce qui doit te donner 105 ohms.
La formule est 138 Log D/d
Avec D = diamètre intérieur de la tresse (extérieur du diélectrique translucide), d = diamètre extérieur de l’âme.
Ce coax n'est pas fait pour de la HF sur de grandes longueurs, il a trop de pertes. Donc ....
JC

27 oct. 2016
0

attention, pour calculer l'impédance il faut connaitre la permitivité dielectrique relative epsilon du diélecrique; la formule n'est valable que pour un type de dielectrique... pour le polyethylene c'est 2.25; l'impédance du cable est égale a:138XLog(D/d)/(racine carrée de epsilon); dans le cas de ce cable, si son âme est en PE on trouve 70 ohms; c'est sans doute un cable 75ohms, donc il n'est pas utilisable sur une antenne de VHF. Autre chose: un cable n'a pas plus de pertes parce que son impédance est plus forte: l'impédance définit le rapport entre le courrant et la tension en un point du cable quand un signal électrique se propage dans ce cable sans réflexions ...

27 oct. 2016
0

Autant pour moi, j'etais la tete dans l'air, c'est le cas de dire. La perte dans ce cas est plutot due au faible diamètre du coax.

27 oct. 2016
0

Merci, donc CB!

01 sept. 2017
0

Bonjour

Je déterre

Je voudrais installer une seconde antenne dans mes barres de flèches ou sur mon balcon

Faut il du coaxial spécial pour les antennes VHF?

J'ai lu 50 ohms mais c'est du chinois pour moi

Influence de la longueur sur le type de câble?
--> Importance du diamètre?

Faut il un code spécial sur le câble ?

Et enfin, est-ce que je trouve ça chez bricochose?

Merci

01 sept. 2017
0

Chez bricochose tu trouveras surtout du câble TV ou satellite (75 ohms) de qualité quelconque.
Il y a plein de références pour du câble 50 ohms, la plus courante est RG58.
www.conrad.fr[...]antenne
Pour un usage marine préférer des câbles avec conducteurs en cuivre étamé, et un blindage en tresse.

01 sept. 2017
0

Non pas de cuivre étamé, cela correspondrait un câble 6 fois plus long et donc des pertes 6 fois plus importantes en VHF. Voir résistivité du cuivre et de l'étain ainsi que l'effet pelliculaire... Cuivre argenté oui mais c'est plus cher.

Je doute que des coaxiaux en cuivre étamé existent ?

01 sept. 2017
0

Ça n'a pas l'air de poser beaucoup de soucis à Belden.
fr.farnell.com[...]1610300

01 sept. 2017
0

En fouillant ton site j'ai trouvé du double tresse
je suppose que c'est mieux

www.conrad.fr[...]u-metre

01 sept. 2017
0

Ça augmente l'immunité au bruit mais je ne sais pas si c'est intéressant pour l'utilisation envisagée. Les deux critères les plus importants pour moi seraient la facilité d'installation (diamètre réduit, souplesse) et la résistance à l'oxydation et aux UV si le câble est exposé.
