Comment tester une alarme de température d'échappement

Pour les pros de la motorisation
(Fritz tu vas pouvoir dégainer!)
J'ai un doute sur le fonctionnement de ma sonde de température d'échappement. Je voudrais la tester. Elle est fixée sur la partie basse et au milieu d'une durite d'échappement diamètre 250mm. Comment tester la sonde sans la démonter ? Si je dois la démonter, il me faut aussi démonter la durite d'échappement d'une longueur de 1M50 car le contre écrou qui la fixe à l'intérieur de la durite doit être libre !!!! (je suppose puisque simplement posée dans le caoutchouc )
Des idées des conseils ?

GREY GOOSE

16 mars 2015

Tous
Non lu

C'est un simple thermocouple. Je pense qu'en u... frablo16 mars 2015

Salut ELLING E3, Combien de fils arrivent a c... Mamita16 mars 2015

c'est une sonde avec 2 fils (obligatoirement pu... GREY GOOSE17 mars 2015

C'est un montage d'origine ou un klixon rajouté ? frablo16 mars 2015

c'est un montage d'origine GREY GOOSE17 mars 2015

Re, En principe, une alarme température échapp... Mamita16 mars 2015

J'avais imaginé cette solution je vais essayer... GREY GOOSE17 mars 2015

Re Re, Ce schéma (ci joint) devrait être le t... Mamita16 juin 2020

C'est bien mon montage, si ce n'est que la sond... GREY GOOSE17 mars 2015

Bonjour , pardonnez mon ignorance a ce sujet , ... tayfa18 mars 2015

Si pour une raison quelconque ta pompe à eau de... GREY GOOSE18 mars 2015

merci tayfa18 mars 2015

pour tester la sonde: la faire sonner !!! je ne... (correlation)18 mars 2015

Tu ne comprends pas. En fonctionnement normal... GREY GOOSE18 mars 2015

he bien regler l'alarme basse ( 40°) et faire t... (correlation)18 mars 2015

une sonde comme celle ci ne se regle pas sa t... jfrançois18 mars 2015

pardon erreur, j'ai une sonde nasa qui se regle (correlation)19 mars 2015

Pour finir j'ai démonté la durite d'échappement... GREY GOOSE18 mars 2015

frablo

frablo

16 mars 2015

C'est un simple thermocouple.
Je pense qu'en utilisant un ohmètre, tu devrais avoir une indication.
Me semble qu'au boulot, pour la précision, on utilisait un diviseur de tension dédié ou un montage avec une boite à décade.

Mamita

Mamita

16 mars 2015

Salut ELLING E3,
Combien de fils arrivent a cette sonde ? 1 ou 2 ?
Peux tu faire une photo ?
Mamita

GREY GOOSE

17 mars 2015

c'est une sonde avec 2 fils (obligatoirement puiqu'elle est fixée sur une durite en caoutchouc donc totalement isolée de la masse

frablo

frablo

16 mars 2015

C'est un montage d'origine ou un klixon rajouté ?

GREY GOOSE

17 mars 2015

c'est un montage d'origine

Mamita

Mamita

16 mars 2015

Re,
En principe, une alarme température échappement devrait tourner autour de 60/63°; si tu ne peux pas la démonter: mets le contact, chauffe l'emplacement de la sonde avec le sèche cheveux de madame et la sonde devrait se fermer et buzzer.... ainsi, tu vérifies toute la chaine d'alarme (sonde + buzzer).
Mamita

GREY GOOSE

17 mars 2015

J'avais imaginé cette solution je vais essayer demain avec le mini chalumeau pour faire les soudures a l'etain camping gaz

Mamita

Mamita

17 mars 201516 juin 2020

Re Re,

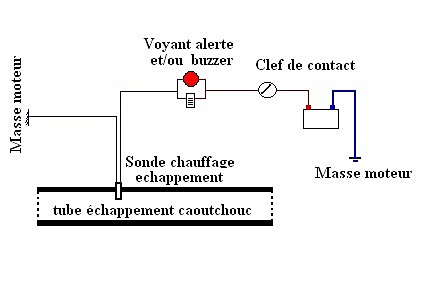

Ce schéma (ci joint) devrait être le tien...
Pour essayer la ligne :mettre le contact, faire toucher ensembles les 2 fils qui arrivent sur la sonde .
Pour essayer la sonde et la ligne , mettre le contact, faire chauffer avec sèche cheveux ou petit chalumeau (...mais doucement!)
Pour étalonner la sonde,...il faut la démonter! (bouilloire et thermomètre étalon).
Mamita

GREY GOOSE

17 mars 2015

C'est bien mon montage, si ce n'est que la sonde est posée sur la partie inférieure du tube.
je la teste demain en la chauffant sans la démonter

tayfa

18 mars 2015

Bonjour , pardonnez mon ignorance a ce sujet , mais a quoi sert exactement cette sonde ? A verifier que le circuit de refroidissement est correct ? Je n ai jamais eue ce cas de figure sur mes bateaux . Merci .

GREY GOOSE

18 mars 2015

Si pour une raison quelconque ta pompe à eau de mer ne débite plus (casse de turbine, aspiration d'eau bouchée, tuyaux débranchés, entrainement détérioré) l'eau de mer ne vas plus refroidir tes échangeurs, la température du liquide de refroidissement va monter et après quelques minutes ton alarme de surchauffe moteur va se déclencher. (entre temps ta turbine aura probablement fondu ou éclaté, ton échappement n'étant plus refroidi les tuyaux auront fondu ou brulé et ton waterlock en plastique aura fondu. Une sonde de température d'échappement va se déclencher immédiatement dès que le flux d'eau ralentit (car elle subira les gaz d'échappement sans être aspergée par l'eau qui s'évacue par l'échappement) tu auras sans délai une alarme, ce qui te permettra d'intervenir avant que les premiers dégâts et évitera que tu grilles un joint de culasse (entre autre)

tayfa

18 mars 2015

merci

(correlation)

(correlation)

18 mars 2015

pour tester la sonde: la faire sonner !!! je ne comprends pas la question...
si elle ne se declenche pas a l'heure , ca marche pas et puis C tou

GREY GOOSE

18 mars 2015

Tu ne comprends pas.
En fonctionnement normal cette sonde ne se déclenche pas donc pas d'alarme.
Si en 10 ans elle n'a jamais sonné la tester est judicieux. Il est un peu tard une fois en panne de découvrir que la sonde ne fonctionnait pas, et que l'on aurait pu sauver la casse si elle avait fonctionné

(correlation)

(correlation)

18 mars 2015

he bien regler l'alarme basse ( 40°) et faire tourner ; ou alors j'ai rien compris effectivement

jfrançois

18 mars 2015

une sonde comme celle ci ne se regle pas
sa température de déclenchement est fixe
les seules solutions sont celle de Mamita ou sa dépose et test dans une casserole d'eau chaude comme pour un calorstat de voiture

JF

(correlation)

(correlation)

19 mars 2015

pardon erreur, j'ai une sonde nasa qui se regle

GREY GOOSE

18 mars 2015

Pour finir j'ai démonté la durite d'échappement (dur dur du diamètre 250), la sonde était alors accessible, je l'ai chauffée au décapeur thermique avec une buse fine, déclenchement correcte test OK. Au passage j'ai aussi déclenché 2 fois l'alarme incendie dans la cale à cause du décapeur thermique !!! Double test ok Une fois avec les détecteurs de fumée, une fois avec les boucles de détection.

Merci pour vos conseils et bonnes navigations
