Comment tester un panneau solaire

je m' explique, je vai recuperer un panneau solaire, mais avant de l amener à bord ( qui n est pas à coté.... ) je veux verifier si tout va bien.

Il parait qu il crache encore en sortie sans regul du 16 V ( le panneau a une dizaine d année mais a tres peu servit )

Alors, comment je peux m y prendre ?

L'équipage
01 juin 2008
01 juin 2008
0

Je suis pas un expert mais....
.... mon panneau (75 W) sort du 27 V sans regulateur. Alors 16 V, ça me semble court.
Mais je laisse la parole aux connaisseurs !

01 juin 2008
0

u=ri
si ton panneaux doit donner 50 w en 12 v,

prend une ampoule , ou plusieurs et met les en sorties de régulateur, et tu verra à l'éclairement déjà si c'est cohérent,

c'est très empirique pour les puriste, je sais, mais commençons par le plus simple ;-)

ensuite si tu as un voltmètre tu peux aussi le mettre en sortie et voir en fonction du nombre d'ampoules que tu met comment la tension évolue,

après voltmètre et ampèremètre te donneront encore plus de précisions,

mais tu auras testé la chaine, panneau + régulateur, si c'est bon c'est bon, si c'est pas bon tu ne peux savoir du panneau ou du régule lequel est en défaut ou les deux,

pourquoi le propriétaire s'en sépare ??

01 juin 2008
0

oui mais tu dois
avoir un panneau de 24 Volts, moi je suis en 12, mon panneau actuel (45 W monocristalin 12V) crache du 17 et des brouettes en sortie de panneau, moins bien sur apres le regul'

J oubliais il s agit d un panneau mono dans les 50 W

01 juin 2008
0

Déja tu prends....
un voltemètre-ampèremètre, et tu mesures la sortie
Le fil rouge étant le + le Bleue le -
L'idéal avec du soleil à la verticale
Faire 1er- une mesure à vide noter, cacher une ou plusieurs cellules pour voir la chute de tension.
2ème- tu fais une mesure en charge en prenant par exemple une lampe de voiture de 15W et tu mesures le voltage à nouveau.
Mais le meilleur c'est TILIKUM qui pourra encore mieux te renseigner, quand le soleil viendra le réveiller en douceur....

01 juin 200816 juin 2020
0

je m explique
je n ai pas le regulateur sous la main ( il est à bord à St Lucie et moi suis a Antibes ), je ne dispose que d un voltmetre.

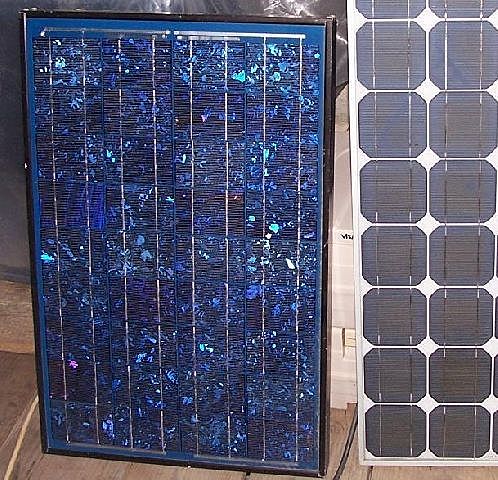

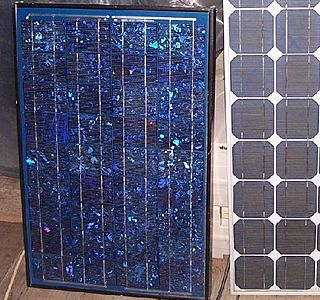

Sur la photo, c est le panneau qui est a gauche
Le proprio ( qui est mon pere )s en separe car il n a plus de bateau depuis deja quelques années et du coup ca doit bien faire 4 ans qu il dort dans son garage.

Autre question dans la foulée, est ce que je peux le brancher sur l actuel regulateur de charge ( 10 A ) ou est ce meilleur d en avoir un attitré à chaque panneau ?

01 juin 2008
0

On peut voir
qu'il y a 36 cellules, donc à vide en plein soleil ça devrait monter à plus de 20 volts à vide.

Le plus simple pour contrôler s'il débite : toujours en plein soleil le mettre en court-circuit avec un ampèremètre, l'intensité doit être d'environ 10% au dessus de l'intensité en production.

Sans appareil de mesure, en faisant toucher les fils entre eux on doit pouvoir observer une étincelle.

_/)

01 juin 2008
0

Aucun risque :
Un panneau solaire peut aussi bien rester en circuit ouvert qu'en court-circuit permanent.

_/)

01 juin 2008
0

J'oubliais :
50 watts = environ 3 A.

_/)

01 juin 2008
0

hein ?
et faire ca, ca ne nique pas le panneau ?

01 juin 2008
0

Mono ou poly ?
Hello,

Pour le test tu as déjà la réponse.

Par contre tu dis que c'est un monocrystallin, mais sur la photo, celui de gauche ressemble plus à un poly crystallin non ?

A+,
Harry.

01 juin 2008
0

mais , il semble
:teszur: que l ami harry est dans le vrai !

:alavotre:

01 juin 2008
0

ou l inverse !
:mdr:

01 juin 2008
0

Takari a écrit :
[i]mon panneau [b]actuel [/i]

Le Poly de la photo sera peut-être son futur panneau... ;-)

_/)

01 juin 2008
0

ca veut dire quoi
en court circuit avec un amperemetre ?

Merci tilikum

01 juin 2008
0

Ampèremetre
Si ton multimètre est doté d'un position ampères en continu, et que le calibre est d'au moins 5 A, tu branches ses fils sur ceux du panneau, et tu lira ainsi directement ce qu'il peut débiter.

Si tu vois 3 A en court-circuit, tu peux espérer 2,7 A en production.

_/)

01 juin 2008
0

J'ajoute
que tester l'intensité est indispensable, surtout avec un panneau d'occasion : si une des jonctions entre les cellules est HS, la tension peut paraitre bonne... mais avec zéro ampères !

_/)

01 juin 2008
0

ca c est de l info
merci beaucoup, on sera quitte pour boire un coup ensemble quand on sera en martinique !!!!

Merci

01 juin 2008
0

Takari je t'avais bien dit....
que c'était le meilleur, "un pro"

01 juin 2008
0

j ai le doute
celui de droite sur la photo n est pas le mien ( puisqu il est à bord, et que celui de gauche est actuellement au portugal pour revenir en france.... faut pas chercher c est compliqué... )

mais du coup, poly ou mono ? j ai le doute...

01 juin 2008
0

Celui de gauche
est bien un poly, celui de droite un mono ! ;-)

_/)

01 juin 2008
0

nikel
j aurai comme ca les deux technologies a bord....
Merci pour ces infos

02 juin 2008
0

Question supplémentaire
On vient de brancher 2 panneaux solaires de 100 watts (les cellules sont un format rectangulaire) et en mesurant en sortie de capteurs, avant le cable reliant au régulateur, je trouve 13,64 volts. Et à Mayotte, le soleil tape fort.
Pas mesuré l'ampérage, mais ca couvre le fonctionnement d'un frigo monté à la "Tilikum".
Est ce que ce voltage est normal ?

02 juin 2008
0

sauf erreur ...
si tes panneaux sont branchés sur les batteries, tu vois la tension batterie plus un poil de chute dans le régulateur.

02 juin 2008
0

OK
J'espérais bien que c'était ça, mais je finissais par me poser des questions... Donc, il suffit de déconnecter au régul pour vérifier qu'il sort bien du 17 volts ?

04 nov. 2015
0

Bonjour,

je déterre ce post pour poser une question liée au sujet.
Peux t'on sans risque déconnecter un panneau solaire alors qu'il est exposé au soleil ?
Il me semblait qu'il ne fallait pas de circuit ouvert lorsque le panneau est en charge (donc exposé) ?

Merci

Julien

04 nov. 2015
0

aucun risque, sinon comment ferais-tu pour trimballer ces panneaux il faudrait tout le temps les couvrir ....
Gilles

05 nov. 2015
0

Bonjour
C'est plutôt le régulateur qui n'aime pas bien être connecté ou déconnecté lorsque le panneau solaire ou l'éolienne charge
D'où recommendation de couvrir le panneau ou bloquer l'éolienne lors des branchements ou déconnexion
Cordialement

06 nov. 2015
0

Bonsoir,

merci pour vos réponses. Effectivement je pense que le problème pourrait venir de la charge qui arriverait d'un coup dans le régulateur.
Je vais continuer de faire gaffe et masquer le panneau en cas de branchement / débranchement.

Julien
