Comment installer cette fixation de balcon?

Bonjour,

J’ai acheté une paire de cette fixation de balcon:

Sea-dog round rail clamp

Description ici:

Malheureusement elles ne s’ajustement pas sur mon balcon car il (le balcon) a un diamètre de 22mm alors qu’elles (les fixations) sont prévues pour 1.25” (32mm) ou via des inserts en caoutchouc 1” (25mm) ou 0.75” (19mm).

Avec l’un des inserts cela ne serre pas assez et avec les deux ensemble c’est trop, je ne peux pas fermer la fixation.

Je cherche donc des idées pour ajuster ça. Je pense utiliser un insert et ajouter de la matière. Mais l’ajouter à l’intérieur ou à l’extérieur de l’insert? Et quelle matière? Du scotch d’électricien? Du ruban autovulcanisant?

Merci pour vos suggestions...

(C’est pour fixer sur le balcon arrière de mon Corsair F-27 un petit panneau solaire).

L'équipage
11 jan. 2021
11 jan. 2021
1

Peut-être un bout de tuyau que tu fends en 2 dans le sens longitudinal


11 jan. 2021
2

Coucou, si tu as une vielle chambre à air, ajoute un morceau c'est super efficace


11 jan. 2021
0

Si tu connais quelqu'un qui a une imprimante 3d fais lui faire une pièce


11 jan. 202111 jan. 2021
0

Merci pour ces suggestions. Il faut par exemple augmenter le diamètre de 22mm à 25mm, soit de 3mm. À mon avis il faut un matériau élastique genre caoutchouc et avec une coefficient de frottement statique élevé.

La chambre à air semble être le plus prometteur.

Tuyau PVC: trop dur, trop glissant, possible difficulté de trouver le bon diamètre.
Bout de tuyau: possible. À trouver un diamètre acceptable. Un peu glissant?
Impression 3D: je ne sais pas si on peut imprimer avec un matériau élastique. (Et puis je ne connais personne avec une imprimante et il faudrait en plus faire un modèle).


11 jan. 202111 jan. 2021
0

Quelques tours de ruban autovulcanisant ou auto-amalgamant. Éventuellement a associer avec de la chambre à air.


11 jan. 2021
0

La chambre a air est en effet excellente pour ce genre d'usage.
Le gorilla tape marche très bien aussi mais c'est chiant à enlever.


11 jan. 2021
2

En général, le tube inox de 25 a une paroi de 1,5 mm. Son diamètre intérieur est donc de 22 mm.
Un coup de scie et roule Mimile.


albor:J’ai mis +1 a chtit LUma, j’ai bien l’info qui me dit vote pris en compte mais le compteur n’affiche pas . Quelqu’un peut m’expliquer ?·le 14 jan. 08:35
11 jan. 2021
1

Autant de tours de chatertone que nécessaire pour arriver à 25 mm.


12 jan. 2021
0

Bonjour, comme évoqué en dessus un morceau de chambre à air moto ou vtt avec ton insert de 25 dessus que tu fais tenir avec un peu de tape toilé, c'est étanche, ça ne roule pas et cela sert aussi de silent bloc. Solution déjà utilisée pour fixer un support GPS sur guidon de moto, ça tient un force 12!
Tu peux regarder du côté des tubes IRL, ou autres PVC mais le tube risque de casser en compression, ou sinon de rouler si montage libre et à sec.


12 jan. 2021
0

Colliers Colson pour fixer au début, + colliers inox


12 jan. 2021
0

Je suis parti sur la chambre à air. Montage ce week-end. Je ferai un retour ici


Lulu2:Attention : la chambre à air se pourrit assez rapidement au soleil (un an environ).Bien entendu, elle sera en partie protégée, mais j’hésiterais quand même à l’utiliser si l’installation doit être durable.·le 13 jan. 16:03
jdmuys:la conséquence d'un pourrissement sera que mon panneau solaire se mettra à tourner tout seul autour du balcon: pas bien grave et facile à remédier. Ceci étant dit, tu proposerais plutôt quoi?·le 13 jan. 19:20
14 jan. 2021
1

La chambre a air sera peu exposée au soleil. Et quand bien même il faudrait la changer tous les 1ou2 ans, vu le peu de matière nécessaire, avec 1 chambre à air de qualité a 7€, tu fais 10 ans...
Pense à bien nettoyer l'intérieur de la chambre a air pour pas salir.


14 jan. 2021
0

La proposition de Chris Luma est une solution pérenne, dommage que cela n'ai pas retenu ton attention .


albor:Chtit ....·le 14 jan. 08:36
14 jan. 2021
0

En effet, couper un tube de 25 pour le "greffer" sur celui de 22 afin de rendre plus épais est une bonne idée. Mais dans le cas présent, même en faisant ça il faudra de toute façon remplacer les inserts caoutchouc qui sont pour un tube de 1 pouce, soit 25,4mm pas 25.


14 jan. 2021
0

Mécaniquement parlant, le serrage de l’insert va résorber les 0.4mm .et
tu peux toujours mettre un tour de ruban adhésif sur le tube de 22 pour rattraper l’épaisseur.


juliusse:Du coup, si il faut quand même mettre du ruban adhésif et l'insert caoutchouc en plus du tube de 25 découpé, autant mettre directement un morceau de bonne chambre à air en latex. Rapide, pas cher et peut être facilement renouvelé régulièrement.·le 14 jan. 09:16
albor:C’est comme dans la vie , il te faut toujours prévoir le plan B.....Les deux solutions sont possibles , avec une petite différence dans la rigidité et la tenue dans le temps du montage·le 14 jan. 09:28
14 jan. 2021
0

Adhésif armé :-) (duct tape)


14 jan. 2021
0

C'est surtout que je n'ai pas de tube d'inox de 25mm sous la main, et que je ne suis pas certain de pouvoir en trouver ici en Californie. Il est probablement plus facile de trouver du 1" (25.4mm) qui peut faire l'affaire je suppose.

Egalement dans mes critères, le fait que je n'ai pas pas d'outillage bien adapté au travail de l'inox. J'ai seulement un outil oscillant qui me sert de scie. Cela serait-il adapté? J'ai aussi une petite scie égoïne manuelle...

Aussi je ne me sens pas de démonter mon balcon pour emmancher un bout de tube inox. Il faudrait donc que je scie le manchon longitudinalement en deux demi-cylindre. Faisable j'en suis sûr, mais laquelle de mes deux mains gauches va y passer aussi?

Je ne suis pas fondamentalement contre l'idée de m'équiper et d'apprendre à travailler l'inox, mais ici en Californie, j'hésite à acheter du matériel 110V alors que dans 3 ou 4 ans, je compte quitter ce pays pour rejoindre des contrées plus civilisées (c'est à dire 220V et avec système métrique) ;-)

Autre objection: avec ce manchon, je double le risque de glisser: le manchon sur le balcon, en plus de la fixation sur le manchon. Ce risque est-il significatif?

Ceci dit cette idée me séduit quand même. Cela me semble juste bien plus compliqué que trois tours de chambre à air, pour ce petit projet de fixer mon panneau solaire sur le balcon.


Mouetterieuse123:Chez Leroy Merlin, une disqueuse premier prix c’est 12€. Si tu as un chantier naval dans le coin, il y a peut-être un vieux balcon abandonné dans un coin ?·le 15 jan. 11:37
15 jan. 2021
0

Pour 3mm et le prix de la chambre à air, tu commences par cela, et si cela ne va pas tu essaies les différentes solutions de manchonages. Pour remettre 100 sous dans la musique, aux spécialistes du tube, quid des risques d'électrolyse en utilisant un métal contre métal?


albor:En tantque spécialiste du tube, je remets 100 sous car je prends le risque d’électrolyse inox sur inox ! 🤔🤭🤥·le 15 jan. 06:07
15 jan. 2021
0

Pour la corrosion galvanique, j'ai déjà anticipé ce qui suit la fixation sur le balcon: le panneau solaire a une armature en aluminium. J'ai donc acheté des profilés d'aluminium que j'ai fait scier à la bonne longueur par la boutique. Il me reste à les percer et les fixer. Pour les fixer, j'ai des boulons inox, d'où risque de corrosion galvanique. Pour éviter cela, j'ai lu et prévu d'utiliser des rondelles nylons et de la pate Tef-gel sur le filetage, en espérant que cela suffira. Je compte surveiller la bonne santé au cours du temps de mon petit bricolage!


Mais ceci est un peu hors sujet. Pour la fixation que j'ai achetée, pas de contact métal sur métal. En cas de manchonnage inox, ce serait inox sur inox, donc sans risque si je comprends bien.


15 jan. 2021
1

Si l'outillage est un problème, alors le simple tuyau d'arrosage de 1" fera l'affaire. Sinon, reprends la suggestion de Fritz the cat avec tube PVC mais n'importe quel plastique fera l'affaire car s'il est plus court que le collier, il sera abrité des UV. Du coup, plus de corrosion électrolytique.


15 jan. 202115 jan. 2021
0

le plus gros tu le coupe longitudinalement avec une scie à bois ..l'épaisseur de la scie te fera diminuer son perimetre en serrant


Calypso2:en relisant, l'insert de 19 doit allé sur le tube de 22 non ? ·le 15 jan. 11:57
15 jan. 2021
0

si tu récupère un vieux pneu, le caoutchouc risque d'être très bien pour compenser, ou une chute de tuyeau pvc découpée en deux


18 jan. 2021
0

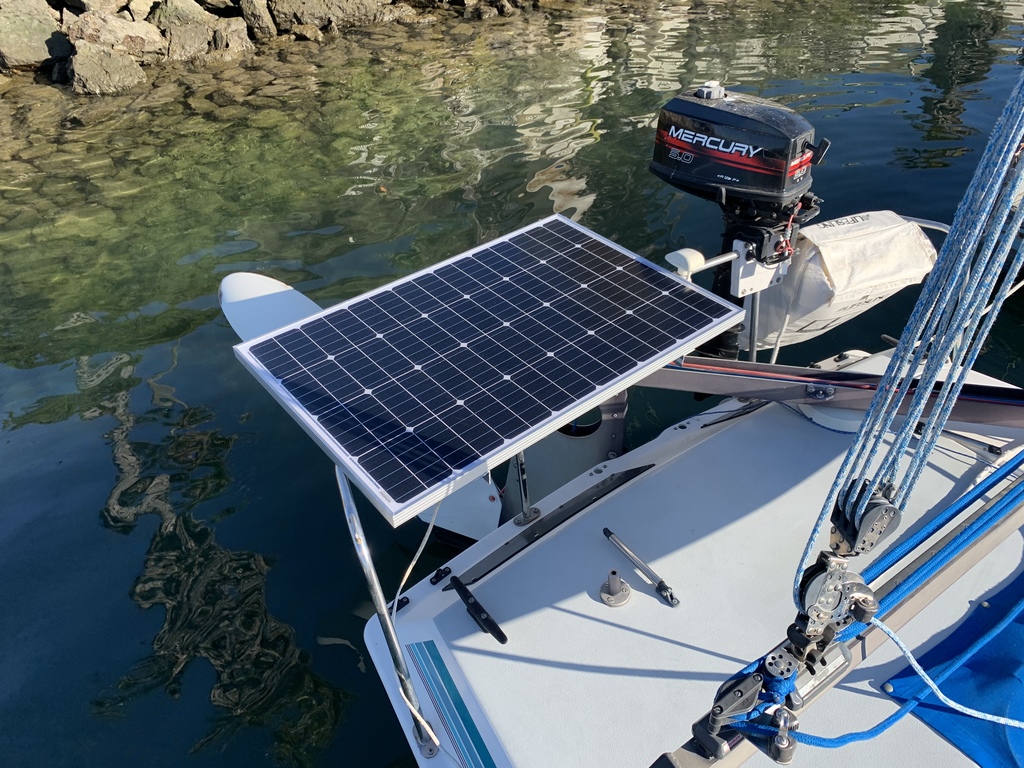

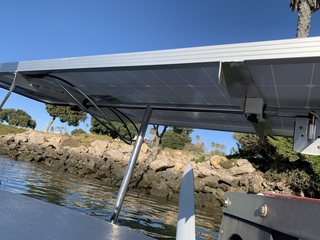

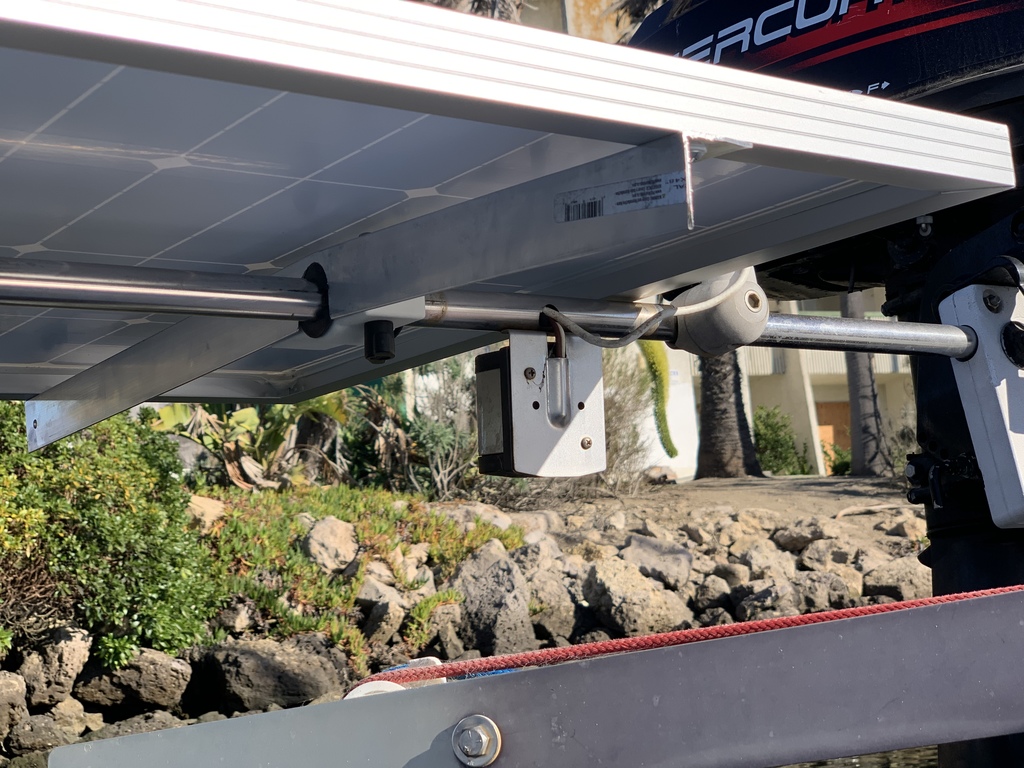

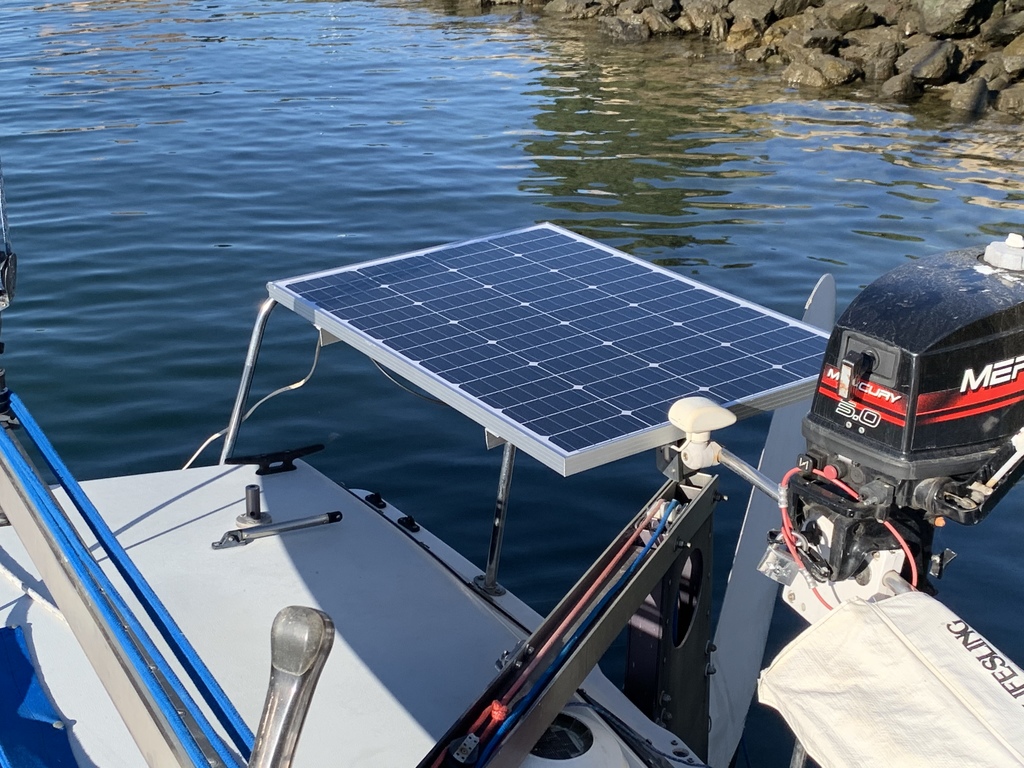

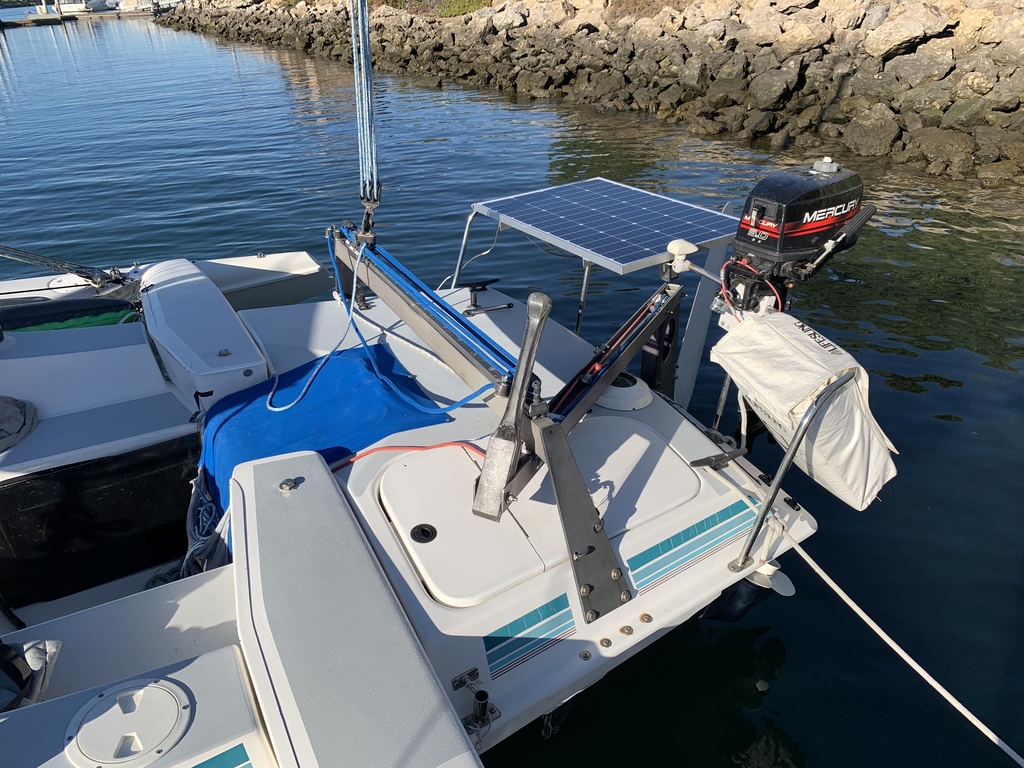

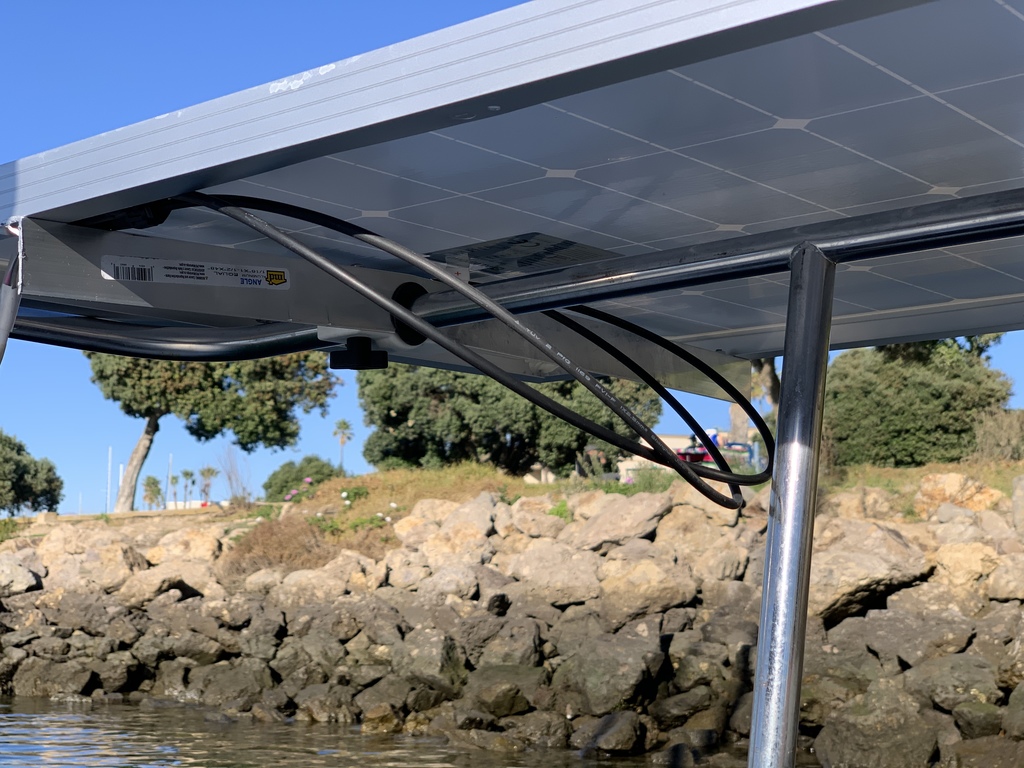

Voici mon retour: la chambre à air a très bien fonctionné. J’ai mis l’insert de plus petit diamètre suivi de deux couches de chambre à air. Parfait. Ci joint des photos de mon panneau solaire installé et du montage en dessous.


Smart Sails:Chouette! Attention cependant aux parties saillantes des profils en alu, on peut vite se faire bobo, ça fait de bons couteaux. Peut être tailler un biseau de façon à supprimer l'angle vif, ou protéger l'angle avec quelque chose. ·le 18 jan. 11:11
moutick:Bravo, jolie installation...!!·le 18 jan. 14:50
Seter:Nickel, profites bien·le 18 jan. 14:58
jdmuys:@Smart Sails, oui j’ai noté le risque de ces parties saillantes, bien que ce soit à un endroit où on ne va pas souvent. Je compte meuler ça et c’est une bonne idée d’ajouter une protection. ·le 18 jan. 18:28
Smart Sails:pas souvent, c'est quand même un peu ;-) le principe de précaution...·le 18 jan. 18:37
18 jan. 2021
0

Chez NOA il existe tous les diametres de douilles;


jdmuys:C'est quoi NOA? De quelles douilles parles-tu? Aurais-tu un lien?·le 18 jan. 21:06
19 jan. 2021
0

www.mylorchandlery.co.uk[...]-10813/

Ci dessus Le lien de Noa qi est une boite suédoise et qui répond en français


19 jan. 2021
0

Perso pour fixer des panneaux sur les tubes, j'utilise les classiques fixations de balcon en plastique, ça coûte une misère et je n'ai jamais eu de soucis.


jdmuys:C'est quoi des "classiques fixations de balcon en plastique"? comme c'est ma première fois, pour moi rien n'est classique :-)·le 20 jan. 00:47
20 jan. 2021
0

Pour référence, on m'a aussi suggéré (trop tard) ceci à un prix comparable:

et toujours pour référence, voici le coût total de mon investissement:







et boulons de récup en inox que j'avais en stock (à surveiller, car pas forcément haute qualité).

Total: $208.04 Hors taxes. Ajouter environ 9.5% de taxes ici, soit un total taxes comprises de $227.80.


20 jan. 2021
0

@jmduys, des fixations basiques de balcon je te mets une photo.(sur la photo il y a un taquet en plus qui peut être enlevé ou gardé). Coût du truc, 6€ environ (avec taquet). Sans taquet j'ai trouvé à 3€.


jdmuys:Merci Juliusse·le 20 jan. 13:58
jdmuys:produit de Trem: www.trem.net[...]la.html distribué par exemple ici: www.yachtshop.eu[...]ardrail ·le 20 jan. 15:23
jdmuys:pour 3.30€ avec le taquet :-)·le 20 jan. 15:24
juliusse:C'est toujours moins cher sur le ouèbe, mais pour un petit truc comme ça, ça me dérange pas de donner les 3€ supplémentaires a une petite boutique sympa. D'autant que l'idée m'a été donnée à l'époque par un jeune vendeur chez un ship qui aurait pu essayer de me fourguer une fixation "spécialisée" à 150 balles. ·le 20 jan. 15:32
jdmuys:bien sûr. Sauf que ici, les ship chandlers, c'est le monopole de West Marine, qui se gave sur tout...·le 20 jan. 21:24
20 jan. 2021
0

si je peux me permettre , vous avez des prix défiant toute concurrence chez Ali Express, notamment pour les panneaux solaires... ça met 15 jours à 3 semaines à venir, c'est sur, mais tous les revendeurs se fournissent chez eux...!! il y aussi à boire et à manger, mais on trouve quand même de la qualité...!!
fr.aliexpress.com[...]olesale

exemple : le filtre à eau de mer à moins de 15€ frais de port compris, c'est exactement le même qu'on trouve dans les ships...!! j'en ai commandé un, reçu en 10 jours..!!


jdmuys:Oui je commande aussi sur Aliexpress parfois·le 20 jan. 13:59
