Comment démonter le levier de ma commande moteur oxydée?

Bonjour!

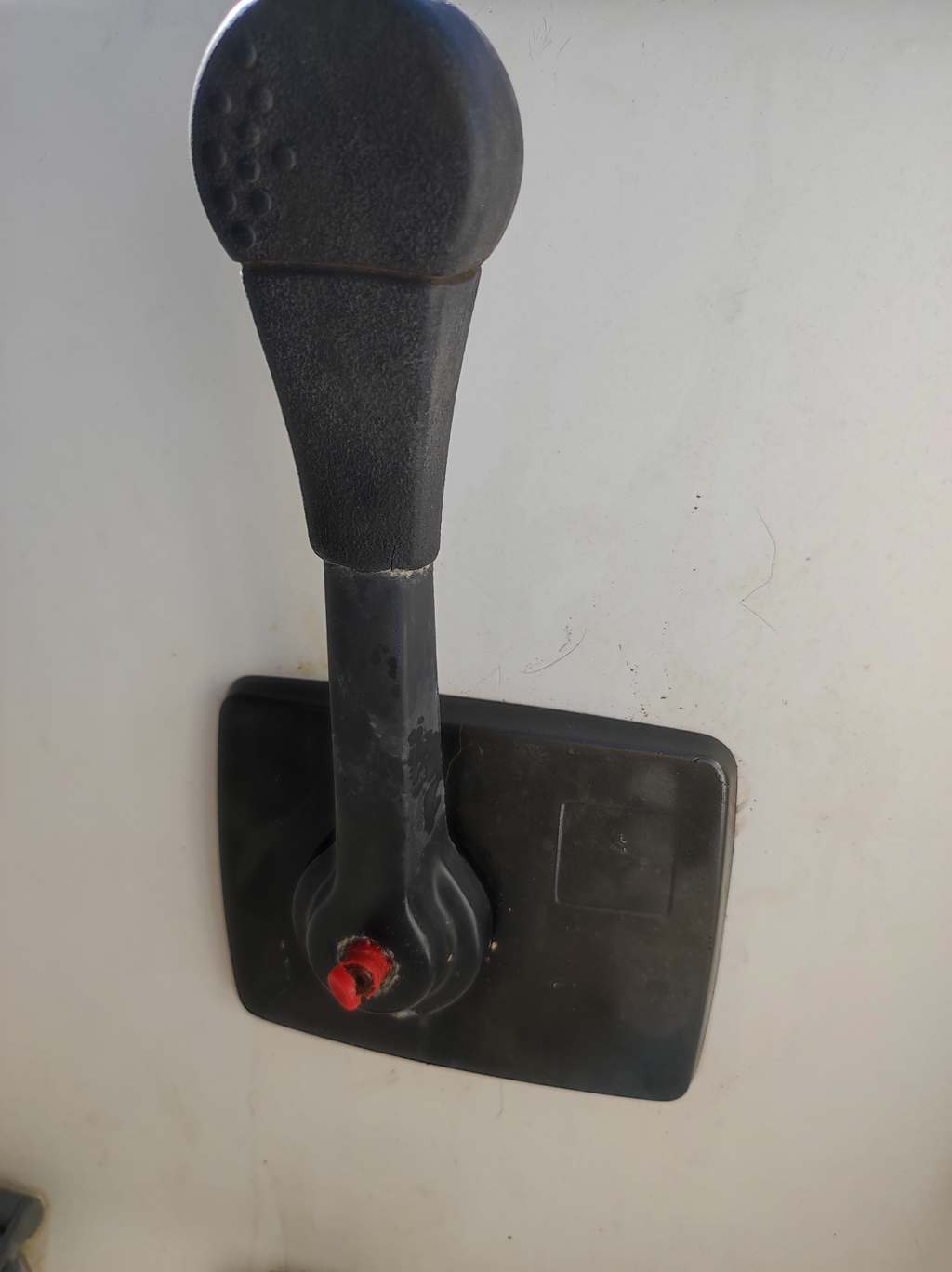

Je n'arrive plus à enfoncer le bouton de débrayage de ma commande moteur. Je crois que c'est une teleflex 700ss, mais je ne suis pas certaine.

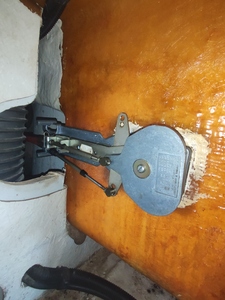

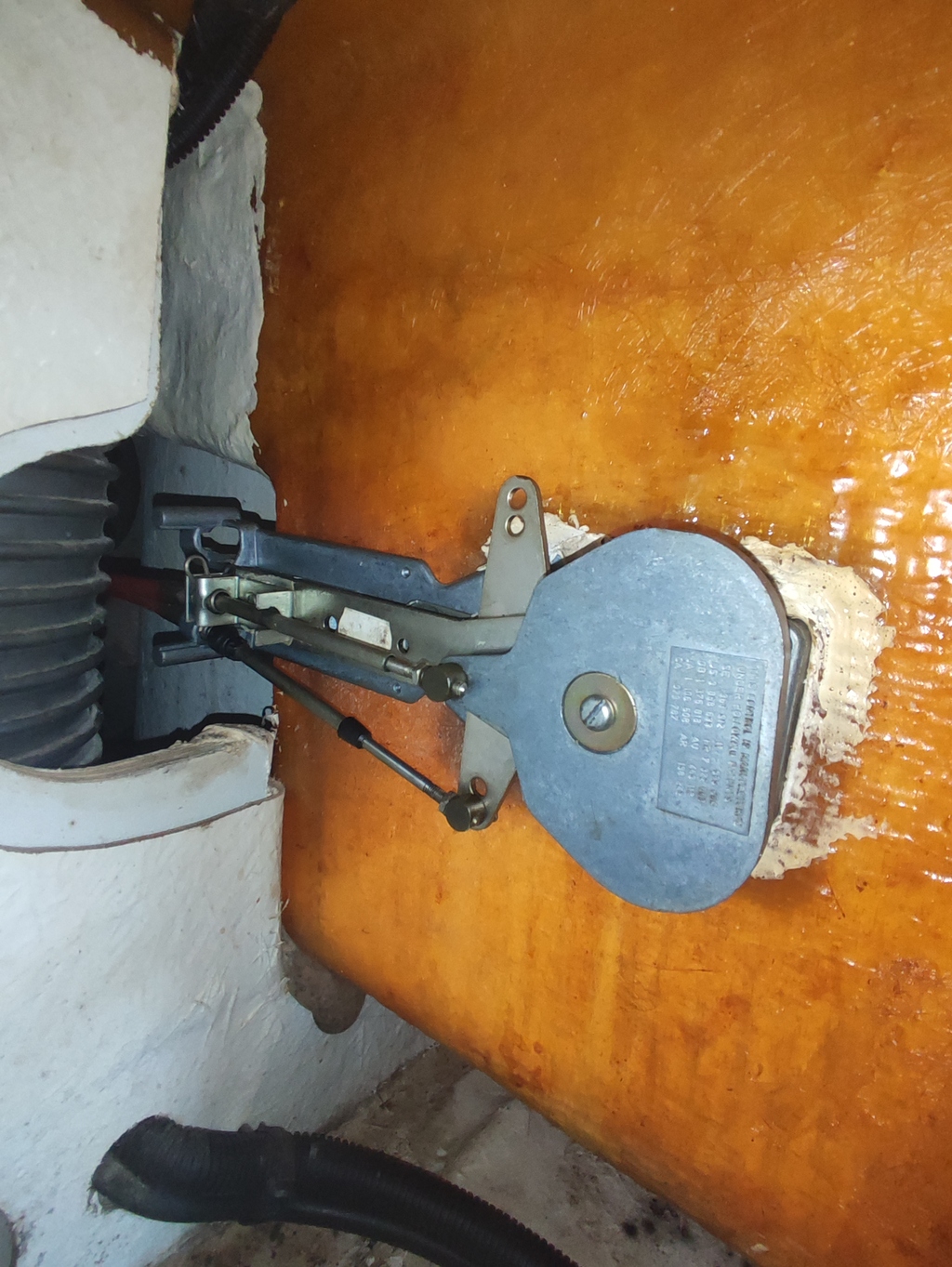

A l'intérieur, le mécanisme à l'air sain.

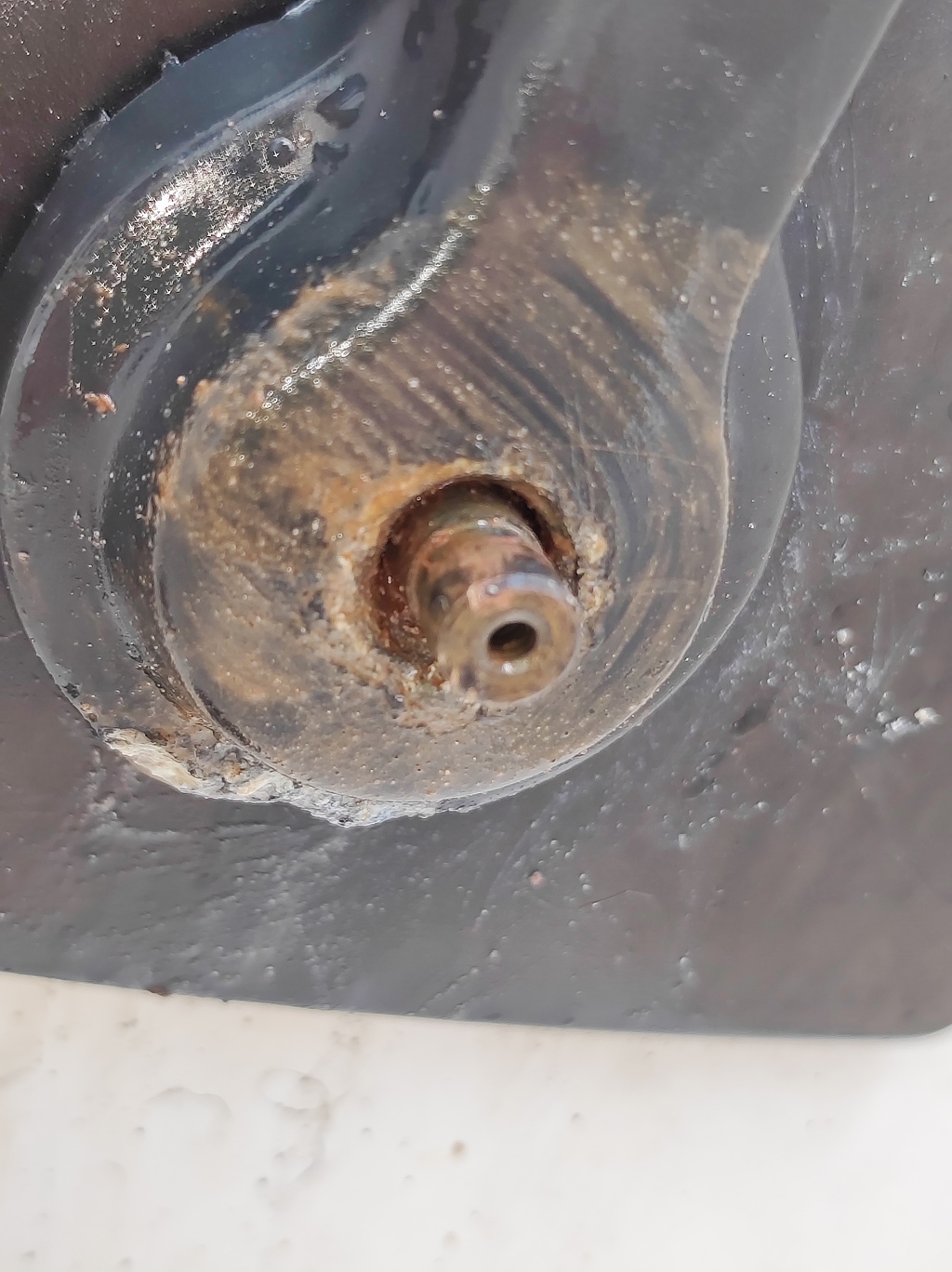

A l'extérieur tout est oxydé. J'aimerai démonter le levier et le cache plastique pour plus en voir et nettoyer/graisser voire changer.

Si j'ai bien compris les instructions de montage, pour démonter il faut:

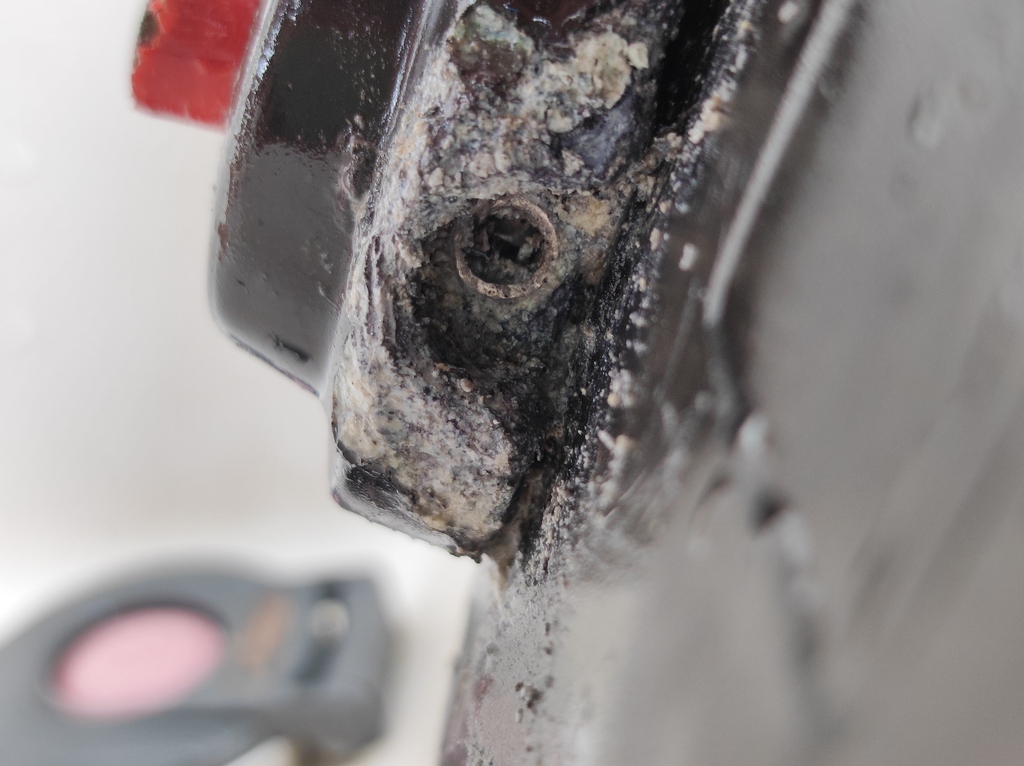

  • dévisser la vis "en dessous" du levier (inexistante ici car détruite par corrosion)
  • enlever le capuchon rouge (c'est fait)
  • tirer dans l'axe "vers moi" pour enlever le levier?

Merci!

L'équipage
#commande#debrayage#embrayage#moteur#teleflex
NinacartoucheNinacartouche
24 oct. 2023
delices2delices2
24 oct. 2023

Bonjour,

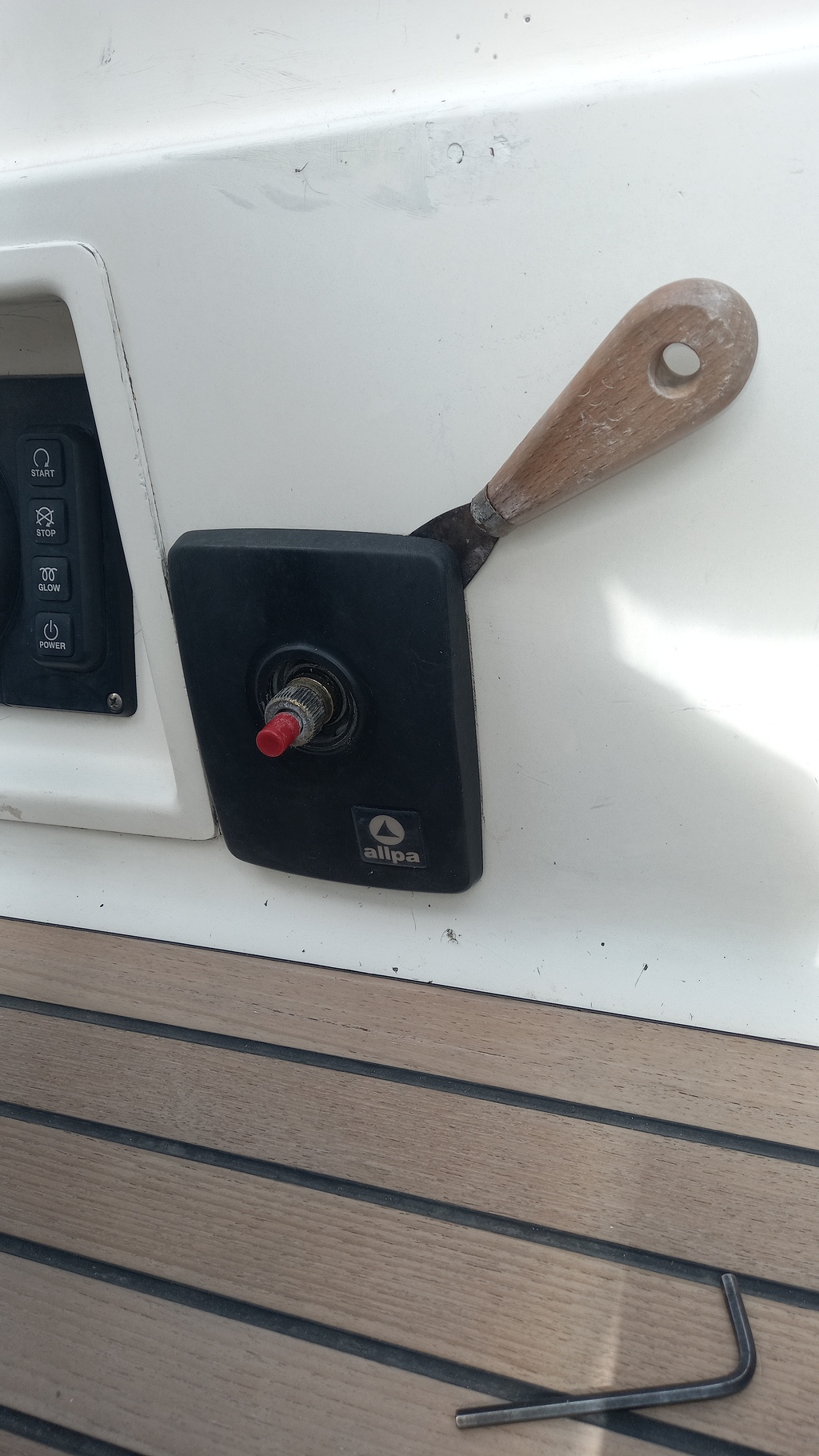

Ta poignée ressemble beaucoup à la mienne que j'ai démontée il y a peu de temps.

  • Pas besoin d'enlever le capuchon rouge

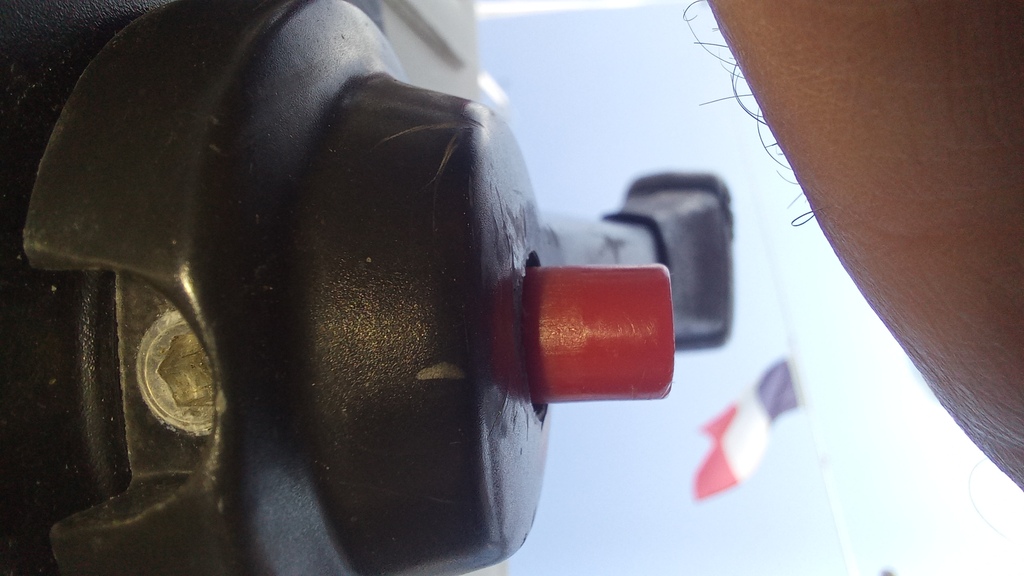

  • Pour retirer la vis en dessous, il faut une clé allen de 4, si la vis est bloquée une bonne solution consiste à utiliser une clé torx un peu plus grande: la forme en étoile va permettre le blocage dans les pans restants.
  • oui il faut tirer dans l'axe vers toi pour enlever le levier

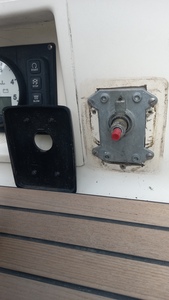

  • le cache plastique est démonté en tirant doucement avec un couteau à mastic
Ninacartouche:Super merci pour les photos, ça m'a bien aidé!En effet, la vis que je croyais détruite par la corrosion était toujours en place! Mais je n'arrive toujours pas à retirer le levier!La bonne nouvelle c'est que j'ai décoincé le bouton de débrayage en nettoyant autour, c'est déjà ça!·le 24 oct. 18:49
Ajouter un commentairePublier
peperepepere
24 oct. 2023

J’ai la même et elle est à peu près dans le même état.
Je l’entretien au dégrippant régulièrement depuis que le bouton d’embrayage est resté un jour coincé mais enfoncé c’est à dire débrayé. Alors que je venais de quitter mon mouillage avec pas mal de courant … drôle non ?le temps de réagir j’étais dans la vase .. bon rien de grave la marée montait.

A part cette anecdote … si vous arrivez à résoudre le pb d’oxydation après démontage je suis assez intéressé.

Ninacartouche:Quelle horreur le débrayage coincé!Le bouton est décoincé mais impossible d'enlever le levier à ce stade... plus les grains qui m'interrompent...Je vous dis si j'ai un bon plan!·le 24 oct. 19:26
Ajouter un commentairePublier
Tizef29Tizef29
24 oct. 2023

J'avais aussi le même soucis, cela semble être un problème récurrent sur ces leviers ...
Le bouton rouge était bloqué enfoncé. Après démontage de la petite vis, impossible de démonter le levier qui était grippé avec l'axe canelé. J'ai préféré ne pas forcer, j'ai remonté en l'état. J'ai fixé une rondelle avec une petite vis en bout du bouton pour le sortir et tout laissé en l'état.

Ninacartouche:J'en suis au même stade, je n'arrive pas a sortir le levier...·le 24 oct. 19:27
Ajouter un commentairePublier
delices2delices2
24 oct. 2023

Pour le levier coincé, j'essaierais le vinaigre blanc chaud de tous les côtés

delices2:et en tapotant tout autour avec un maillet en caoutchouc·le 24 oct. 22:55
Ajouter un commentairePublier
AkhesaAkhesa
25 oct. 2023

Sans vouloir être défaitiste, j'ai eu affaire plusieurs fois à des leviers dans cet état, et une fois désolidarisé les cannelures sur le mécanisme et la manette étaient HS...

LouarnLouarn
25 oct. 2023

Si tu fais une recherche sur hisse et ho, tu y trouveras un post aïe j ai mis sur le sujet.

Pour sortir la manette, j ai utilisé un extracteur et une douille autour du bouton de débrayage.

Comme dit plus haut, les dents étaient mortes.

Le mieux est de la remplacer

NinacartoucheNinacartouche
27 oct. 2023

Bonjour,

Merci à tous, je vais donc m'assurer qu'il y a de la dispo ici avant de la démonter.

:)
