Comment connecter d'un boitier compas électronique Raymarine ST 80

Salut à tous
J'aimerais savoir si je peux connecter l'ancien fluxgate de mon pilote ST 4000+ à un boitier de compas Raymarine ST 80.
Si quelqu'un connaissait , ça me depannerait bien.
Merci beaucoup!
URGATU

urgatu@gmail.com

L'équipage
18 août 2010
18 août 2010
0

dur dur
dur a dire, je ne trouve pas de doc sur les ST80... la seule que j'ai trouvé indique une interface NMEA... mais bon.

Appelles RAYMARINE France :

19 août 2010
0

Pareil,je trouve pas de doc sur les ST 80
Bonjour Benoit.
J'ai essayé d'appeler le service technique SD Marine maintes fois mais sans succès.

Je supposais que la connexion du fluxgate au boitier
pourrait être classique(5 fils);
Mais j'ai eu un doute lorsque que j'ai dégoté sur le net le "Mode d'emploi RAYMARINE ST80 - ACTIVE COMPASS SENSOR".
Là j'ai découvert le schéma d'un appareil très différent du fluxgate classique Raymarine que je connais depuis 10 ans et avec une connexion 3 fils.
Depuis j'ai un doute.
En tout cas merci de ta réponse

19 août 2010
0

oué...
5 fils c'est pour le branchement sur le pilotes, sur le ST80 d'après la doc que j'avais lu il attend soit du NMEA (2 fils) soit du seatalk (3 fils) donc pour moi pas compatible.

19 août 201016 juin 2020
0

Doc ST80 dispo chez Raymarine
La doc du ST80 est dispo sur le site de Raymarine dans la liste des équipements obsolètes www.raymarine.com[...]lt.aspx

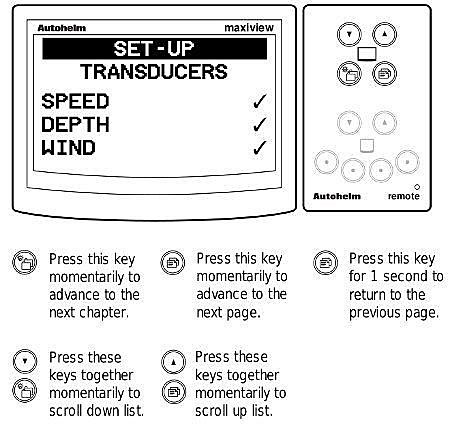

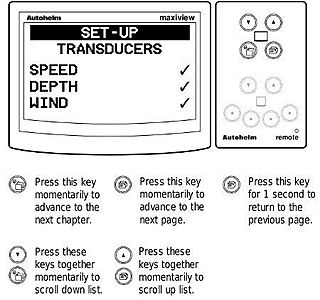

Par contre dans la liste des setup pour les transcripteurs, je ne vois pas de fluxgate. Sur la config le compas est d'ailleur connecté sur le calculateur du pilote, et non pas sur l'afficheur.
