Comment calculer la surface d'un spi asymétrique

Bonjour

Comment peut-on calculer de façon précise la surface d'un spi asymétrique?

Merci pour votre aide

L'équipage
09 sept. 2013
09 sept. 2013
0

Bonjour!

En faisant la somme de tous les petits carreaux d'une surface adaptée à la précision recherchée que l'on peut inscrire dans sa surface mise à plat. :acheval:

09 sept. 2013
0

en IRC c'est cela

0.83 x ((SLU + SLE)/2) * ((SF + (4 * SHW))/5)

SLU et SLE sont les longueurs des deux cotés verticaux, chute et guindant;
SF longueur bordure
SHW est la longueur mesurée entre le point à moitié de SLU et celui à moitié de SLE

09 sept. 2013
0

D'après la guide de mesure IRC, je pense que SLU et SLE sont plutôt la mesure de la droite qui va du point de drisse à celui d'amure (et d'écoute) et ne prend pas en compte le 'rond de chute'.
Tu auras donc une mesure marginalement inférieure à la surface réelle.

09 sept. 2013
0

Donc appel à "ceux qui savent" cela donne quoi comme surface :

10.74m luff x 9.1m girth

97m2 !? sans le "creux" ? sinon ce serait un mini assymetrique pour notre ...bateau à moteur :lavache: :oups: :-(

10 sept. 2013
0

Bon combien , de m2 ?
Si le guindant 10,74m et le "tour de taille de hanches de poitrine" :lavache: :lavache: :cheri: 9,10 m !!
combiende m2 ? j'arrive au gros pifomètre appliqué 75 m2 à 79 m2 j'ai bon ou pas ?

11 sept. 2013
0

Moi qui croyais que "ceux qui savent" etaient capable avec la longueur du guindant d'estimer "au pifometre la longueur de la chute je suis decu :heu:

10 sept. 2013
0

Ben, calculer la surface d'un triangle avec 2 mesures, tu va avoir besoin d'un gros pifometre...

09 sept. 201316 juin 2020
0

Merci pour la réponse c'est très sympa

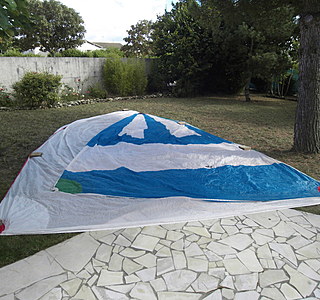

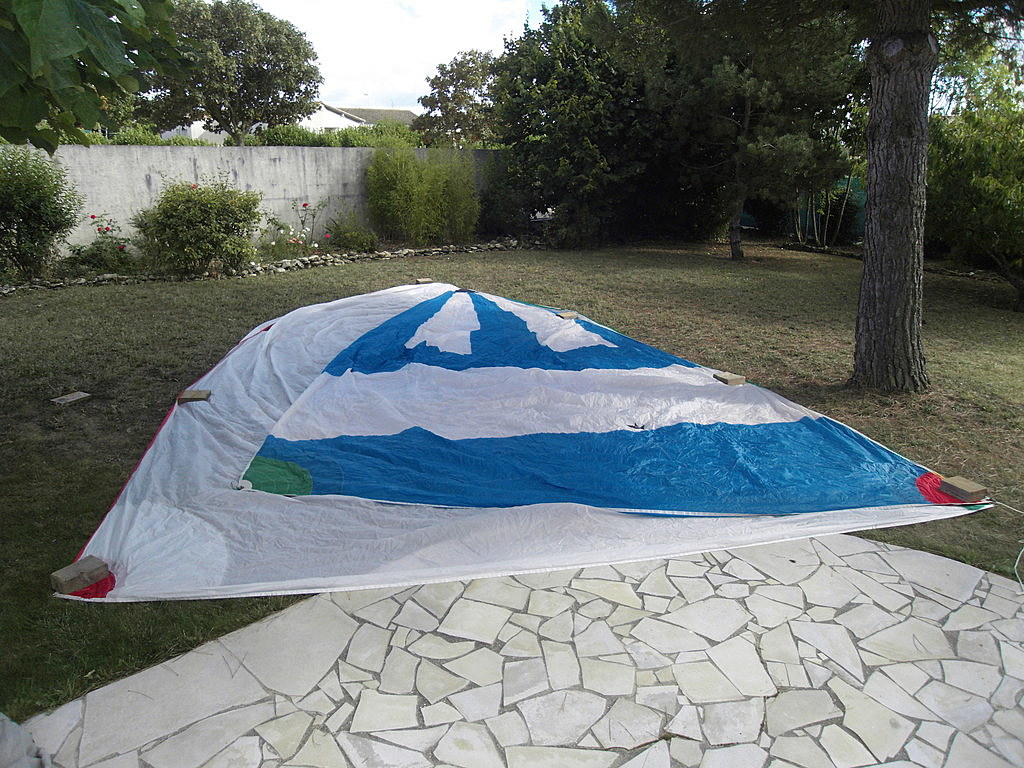

J'ai mis en superposition le spi symétrique et l'asy. Le spi blanc, c'est le symétrique jaugé à 45 m2, le bleu et blanc c'est l'asy. Selon la formule donnée il doit faire 28 m2.

Au vue de la photo le calcul me parait cohérent.

10 sept. 2013
0

:tesur: ... de "façon précise"...

10 sept. 2013
0

C'est vrai, je n'avais pas précisé la précision :reflechi:

La précision est au mètre carré, c'est à la louche, voire la petite louche, ou encore à la cuillère....( mais pas la petite cuillère quand même)

10 sept. 2013
0

Tout le problème est là, quelle précision doit-on atteindre ?

Les formules simples IRC (il y en a d'autres) évoquées dans ce fil permettent de calculer une "surface de jauge" plus ou moins approchante en ne disposant que de 4 paramètres. Mais, pour calculer la "surface géométrique" précise de cette forme non développable il faut faire appel à des mathématiques assez pointues et totalement hors de portée du commun des mortels. C'est donc trop compliqué.

Il serait d'ailleur intéressant de connaître la marge d'erreur entre un calcul "de jauge" et la réalité. Un matheux dans l'assemblée a-t-il une idée là dessus ?

10 sept. 2013
0

pas un matheux mais un ami voilier professionnel a dit que la surface ex-IRC est sensiblement la même que celle réelle de la voile; il expliquati un peu mieux la chose j'essaye de trouver l'échange
.
.
bien sûr, cela pour des formes un tantinet standardisées, si on commence à élargir les épaules outre mesure, rajouter par ici et enlever par là...

10 sept. 2013
0

tiens, élément de réponse à critiquer :

7m de guindant (Hauteur)
7m de Chute (Diagonale)
8m de bordure (Base)
Surface 53.20 m2- formule de calcul : [(GxB)x0.95 ].

ça tient la route, ça ?

10 sept. 2013
0

Ben excusez peut être la simplicité de la méthode, mais si on connait la masse, le grammage au m² on en déduit la surface assez précisément. Voile sèche bien sur.

10 sept. 2013
0

a la je comprend merci ftiti
mais alors faut pas oublier les coutures ( tissu x 2 + fils sans oublier la colle de montage ) et la on devrais etre bon

10 sept. 2013
0

Calculer la surface d'un triangle c'est fastoche avec la formule de Héron (voir wikipedia).
Il suffit de mesurer les trois côtés.
Mais bon, c'est un triangle à plat bien sûr ...

10 août 2018
0

www.sosails.com[...]nnakers
et ils vous donnent immédiatement la surface de la voile recherchée

11 sept. 201811 sept. 2018
1

Bonjour
Dans les Guides FFV ou IRC suivant vos sources vous trouverez 2 formules dont les résultats seront identique évidement!!
Formule FFV:(cf Guide HN Osiris)
SPI SYMETRIQUE S= SLU x (HF+4SHW)/6
SPI ASYMETRIQUE S= 0.5(ALU+ALE) x (ASF+4AMG)/6
Formule IRC:
Symétrique S= SLU x (SF+4SHW)/5 x 0.83
Asymétrique S= 0.5(ALU+ALE) x (ASF+4AMG)/5 x 0.83
Approximativement vous pouvez aussi faire
S SYM= guindant x bordure x 0.9
S ASY= guindant x bordure x 0.85
Bonnes Nav'
