Coaxial radar a refaire

Bonjour,
Je viens de démâter pour changer le gréement. La question c'est de refaire une jonction sur le coaxial du radar qu'il a fallu couper, car les prises sur radôme ou écran sont trop grosses pour les passes fils. (Il aurait fallu faire un gros passage sur le pont mais je ne l'ai su qu’après...)
Existe t-il une connectique adaptée pour la douzaine de fils de ce coaxial ? Ou alors on reprend fil par fil avec un étamage, un isolant pour chaque fil et un papier chocolat pour le blindage ? :tesur:

L'équipage
04 oct. 2015
04 oct. 2015
0

Oui ça existe, par exemple les connecteurs Philippi vendus chez SVB.

www.svb-marine.fr[...]pi.html

04 oct. 2015
0

Ok merci. Mais là, vu le prix de la prise, je pense devoir être obligé de faire un bricolage... étamage + domino pour la résistance mécanique ?

04 oct. 2015
0

salut j'ai regardé sur SVB ily a moins cher pour le nombre de fil tu en met 2

04 oct. 2015
0

Heu... je ne vois pas bien sur SVB, la référence exacte, par contre, peut être que cela irait bien ... :

www.gotronic.fr[...]928.htm

04 oct. 2015
0

Fil pour fil et etamé.

04 oct. 2015
0

SCOTCHLOCK de chez 3M, en vente chez tout les grossistes électriques.
Parfait pour refaire des faisceaux endommagés, initialement conçu pour raccorder du fil de téléphone, c'est un petit boîtier où il suffit juste d'insérer les deux fils à raccorder, dénudés, et de presser le tout avec une petite pince, une "mâchoire" emprisonne les fils et un gel d'étanchéité se répand tout autour.
Facile, rapide, étanche et je crois de mémoire que la boîte de 100 ne coûte que quelques dizaines d'euros..
Bon vent!

04 oct. 2015
2

PAS dénudés, les fils dans un scotchlock

04 oct. 2015
0

Effectivement cela semble intéressant et abordable. Merci

04 oct. 2015
0

Dans le cas d'un faisceau radar, fil de 1 et 1,5 mm2, il vaut mieux dénuder, sinon.. Ça rentre pas!
Scotchlock est de mémoire prévu pour du 0,75 mm2 non dénudé.
Tension max 100V

04 oct. 2015
1

pour moi c'est comme magalio: soudure! avec gaine thermorétractable. Les données radar n'aiment pas trop les connecteurs. Et puis la prochaine fois que tu vas démâter, il faudra changer les connecteurs...

05 oct. 2015
0

Bon ben cela sera soudure dans un premier temps. Mais pour la résistance mécanique ? Un domino ?

05 oct. 2015
0

Les miens en domino.

05 oct. 2015
1

Oui en dominos, mais le domino ne sert que d'isolateur puisque les deux fils sont soudés entre eux, donc ne pas serrer trop fort, ça ne sert à rien et un fil étamé est fragile et risque de se couper au serrage.
Ensuite prendre de la graisse diélectrique et bourrer le domino avec car certains ont une vis acier qui rouille.
Si coaxial vidéo, faire très attention à l'âme très fine, un cheveux d'ange.
Eric

05 oct. 2015
0

étamé les fils et les mettre dans des dominos de 6 ou 4 mm?suivant la section,ensuite isolé avec du scotch 3M le meilleur en électricité,bien faire la continuité du blindage.

05 oct. 2015
0

En fait j'imaginais les souder donc, puis les rentrer ensuite les deux fils soudés par un seul massage du domino.
Par contre, je ne vois pas ce qu'est un signal vidéo sur un coaxial radar ? Quelle couleur ?

05 oct. 2015
0

étamé fil à fil puis j'ai refait les isolations avec les moyens du bord, ça marche très bien.

05 oct. 2015
0

Tu as un fil comme la vhf, avec une tresse autour. C'est le plus fin donc le plus fragile.

10 oct. 2015
0

Ok merci, on va donc étamer pendant les longues soirées d'hiver. L'opération coûte 190€ à la Trinité...

10 oct. 2015
0

demande a un electricien marine de le faire

11 oct. 2015
0

C'est bien ce que j'ai fait... je ne cite pas l'enseigne mais comme il n'y en a qu'une sur le port de La Trinité... (sauf bien sur les auto-entrepreneurs)

10 oct. 201510 oct. 2015
0

Je l'ai fait moi même sur mon radar d'occase dont le câble était coupé en deux.
Il y a deux sortes de fils. Des fils "normaux" qui peuvent être raccordés facilement. J'ai mis une connectique multi conducteurs a pas cher.
ET il y a LE coaxial. Là c'est de la bijouterie (pour moi) : il est blindé et on peut le connecter avec une prise mâle / femelle de vhf. Mais c'est très délicat à faire.
Après plusieurs essais j'y suis parvenu. Le tout n'a pas excèdé 10€.

10 oct. 2015
0

ben dis donc, si tu veux raccorder le petit coax avec des PL259...... :mdr:

10 oct. 201516 juin 2020
0

Bonjour Nicomaque
Tu as les Wago avec levier
Bien-sur si tu as de la place sous le plafond.
Étamage des fils et hop dans le wago

Le Moko


11 oct. 2015
0

eh bien si quelqu'un arrive à faire tenir le petit coax du radar dans un wago plus d'une journée........ :mdr:

11 oct. 2015
0

Oups bien vu Rack :pouce: :pouce: :lavache: :lavache: :lavache: :-D :-D
Je suis partie relire la demande

Le Moko

11 oct. 2015
0

Bonjour,
Pour le mien, j'ai utilisé un boitier métallique qui m'a permis d'assurer la continuité du coax extérieur.
Pas de problème.
Jean-Charles

11 oct. 2015
0

Si je résume, on dénude le coaxial sur une assez grande longueur.
On étame (pour la continuité) les fils un à un
Pour la résistance mécanique on place les deux fils raboutés dans un seul coté du domino (ou alors une gaine thermo avec de l'étain à fondre dedans ? Heu... non pas assez solide).
On reblinde avec du papier alu.
Ou alors, une connectique lambda pour les 12 fils (?)
Reste le fil du signal vidéo, le plus fin de tous... de toute manière étamage aussi mais pour la résistance mécanique de ce fil ????

11 oct. 2015
0

Sans problème les fils autres que le coax peuvent ètre repris sur dominos à défaut de montage plus élégant. A défaut de connecteur adapté pro (rare et très couteux) Le coax assez fin peut ètre resoudé avec minutie, et en rétablissant au mieux le blindage). Je voulais essayer un connecteur Péritel mal/femelle peu couteux mais je ne l'ai pas encore fait. Naturellement il faut que les connections ne soient pas sollicitées mécaniquement et soient protégées de la coorosion (vernis ou autre) et que le boitier soit si possible un minimum étanche.

11 oct. 2015
0

si je peux me permettre, les connecteurs péritel, c'est déjà de la m....e à terre, alors en mer :-(
Le mieux est de tout souder en protégeant les soudures avec une gaine thermorétractable.
Pour le petit coax, placer les 2 parties dénudées côte à cote, souder les 2 blindages ensemble, souder les 2 âmes ensemble, et protéger l'ensemble avec UNE seule gaine thermo.

11 oct. 2015
0

Ok mais ne doit il pas y avoir une isolation entre le fil et la tresse de blindage ?

11 oct. 2015
0

Comment cette isolation se réalise t-elle ? Vernis, film et en suite gaine thermo ?

11 oct. 2015
0

:heu: ben bien sur qu'il y a une isolation entre l'âme et le blindage!

11 oct. 2015
0

Pour la protection de la corrosion, j'utilise habituellement du vernis à ongle ...

11 oct. 2015
0

Bon alors, il y a un problème! c'est qu'il y a confusion dans les mots :mdr: comme son nom l'indique, un câble "coaxial" est un câble à UN conducteur protégé par un blindage et dont le rapport entre le diamètre de l'âme (le fil du milieu) et celui du blindage, détermine l'impédance, les deux étant séparés par un isolant. J'ai simplifié :heu:. Il semblerait que certains appellent coax des câbles blindés, ce qui n'a rien à voir. Je parle ici d'un petit câble coaxial que certains appellent vidéo, ce câble est très fragile et il est complètement stupide de vouloir faire un raccord avec quelque connecteur que ce soit. Il faut souder et empêcher mécaniquement tout effort entre les deux parties

11 oct. 201511 oct. 2015
0

Et concrètement tu fais comment pour souder l'âme / l'isolant et le blindage en empêchant mécaniquement tout effort entre les deux parties?

12 oct. 2015
0

Comme dit plus haut, soudés deux à deux et bloqués (sans trop serrer) dans un domino graissé.

12 oct. 201516 juin 2020
0

Bonjour,
le mieux c'est d'étamer les fils, les souder et les protéger par une gaine thermo autocollante.

12 oct. 2015
0

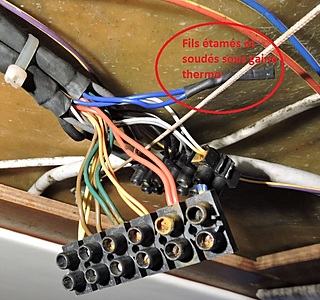

Merci pour la photo, vu le poids du cable du radar entre le radome et le moniteur, je ne suis pas sur qu'une simple gaine thermo puisse tenir fi à fil. Sur un coup de gite, il est fort possible qu'un fil lache. En cela, je pense que le domino est préférable, sauf pour le coxial du signal vidéo ou il semble difficile d'envoyer un domino et qu'une gaine soit peut etre préférable pour l'âme.

12 oct. 2015
0

Je crois que tu n'as pas bien lu ce que j'ai écrit à savoir "étamer les fils et les souder puis les protéger chaque couple de fils par de la gaine thermo comme la paire de fils sur la photo, du moins c'est comme ça que j'ai fait et je n'ai pas de problème à la gite... ou alors je n'ai pas compris ton problème...

12 oct. 2015
0

Rien n'empêche de tenir les deux câbles ensemble par des colliers nylon pour éviter de tirer sur les connexions :reflechi:

12 oct. 2015
0

ben..... c'est pas ce que j'ai fit plus haut? :heu: pour le petit coax, il faut placer les 2 non pas face à face, mais côte à côte. Souder les 2 blindages ensemble, les 2 âmes ensemble, et recouvrir l'ensemble avec une gaine thermo? comme çà aucun effort de traction

12 oct. 2015
0

Ok je vois la manip., mais comment isoler la tresse de l'âme ?

12 oct. 2015
0

mais????? la tresse est naturellement isolée de l'âme par l'isolant! tu n'as donc pas regardé ton coax? ou alors il st coupé net? normalement tu as, dans l'ordre en partant de l'extérieur: une gaine en plastique, le blindage (une tresse), l'isolant, et l'âme.

12 oct. 2015
0

... cependant, il faut bien dénuder l'ame de son isolant pour étamer ? C'est donc la dessus qu'il faut placer soit du vernis soit du sparadra ou une BNC comme sur le coaxial de la VHF (PL259), puis faire la jonction de la tresse. Re... étamage, on isole par une gaine ou par la BNC...
Le reste, c'est à dire quelques 12 fils par un bornier que l'on isole par du vernis ou de la silicone dans un boitier étanche ou presque... :langue2:
Enfin, je dis ça ... mais cela reste à faire !

12 oct. 2015
0

sur le coax deux prises BNC une M et l'autre F
le reste dans une boite sarel sur une barette de dominos
alain

12 oct. 2015
0

fritz, je crois que tu n'as pas fait attention au fameux coax, parce que le raccorder avec deux bnc......... :heu:
la seule solution raisonnable, c'est de souder. Pour la solidité, il suffit de placer les deux parties côte à côte.

12 oct. 2015
0

eh bien fais comme tu veux! je ne dis plus rien... :jelaferme:
mais quand tu auras installé tes BNC sur le petit coax, fais nous une photo :mdr:

12 oct. 2015
0

Si on peut étamer ce fil d'ange, on doit pouvoir le placer dans une BNC avec la tresse faisant la solidité de l'ensemble ?

12 oct. 2015
0

CQFD
