L’Epontille

Plusieurs d’entre nous ont déjà eu l’occasion d’échanger sur ce sujet.
Mais, comme il pourrait être de nouveau évoqué, je nourri notre embryon de club par ce long résumé du changement d’épontille de Gwez-Gwern :

On avait le bateau depuis 1 an et demi (3ème main). Avant nous le bateau n’avait pas fait grand-chose d’après ce qui m’avait été dit, à part se faire trouer la coque lors d’un coup de chien, resté dans les mémoires, qui avait un peu abimé les pontons à La Rochelle. Maintenant on navigue régulièrement sans plus de ménagement que ça. On avait déjà renforcé les ancrages des cadènes par des larges contre plaques en inox de 5 mm sur un modèle copié sur une réalisation d'il y a quelques années sur d'autres bateaux par Pichavant ou l'Abbé je sais plus bien.
Nous avons flambé l'épontille en naviguant au grand largue avec 30 à 35 knts de vent, de la mer un peu formée, GV 1 ris et solent (on a pris le 2ème ris un peu + tard mais on était pas mal au portant avec seulement un de pris). Je n'ai pas vu le moment précis ou ça a flambé puisqu’on était en haut, capot fermé. Nous avons eu un empannage dans les vagues, à la volée et à l'arrache, que j'ai commenté par "faudra pas refaire çà". Ce n’est que après la nav, une fois tranquille abrité dans le sound , qu’au moment de se poser pour boire un coup la courbe de l’épontille m’a sauté aux yeux ; c’est quand même solide tout ça sur le Symphonie car on a navigué avec cette configuration forcément un petit moment (combien de temps j’en sais forcément rien), dans le baston ce jour là, y compris certainement un court moment de remontée au bon plein pour entrer dans le sound (on venait tranquillou de St Malo).

J'ai bien vérifié tout ce qui entoure l'épontille en haut et en bas : aucun signe de bobo, le tube a du jouer un rôle de "fusible" et de toute façon la structure c'est du solide de solide de 1979, l'épontille repose sur la quille, pile entre deux séries de boulons, pas sur de la varangue.

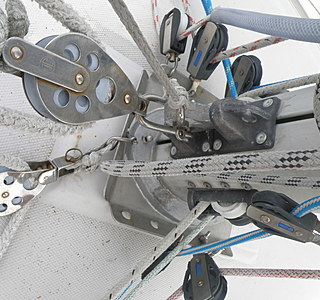

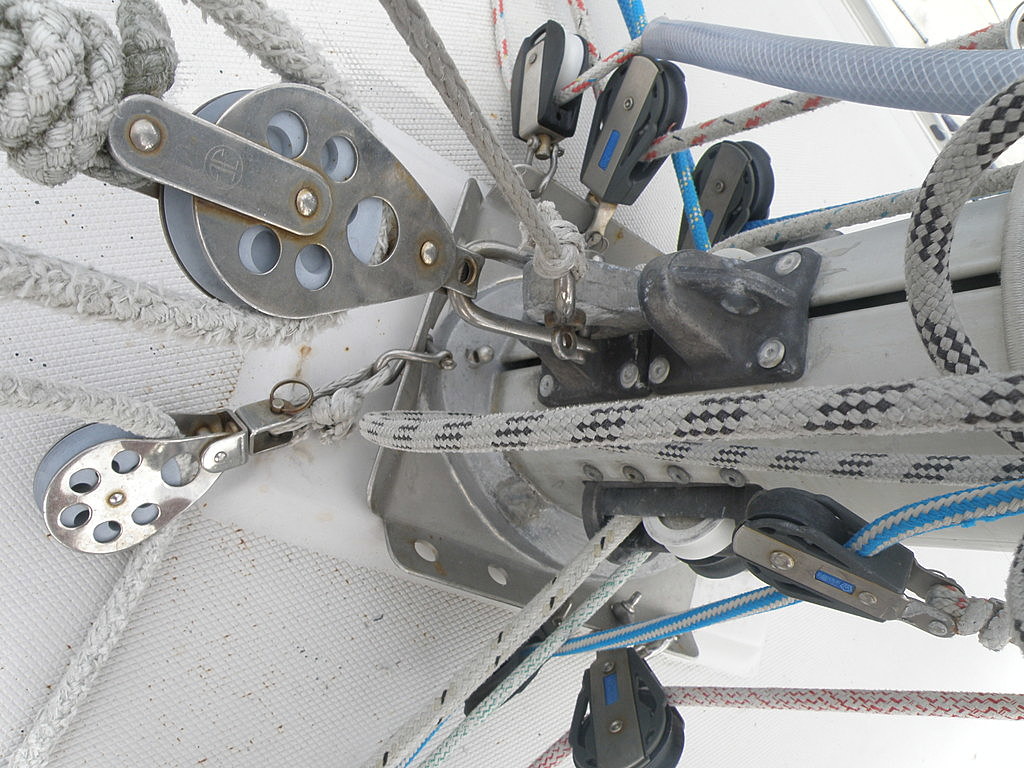

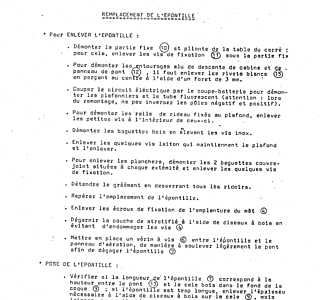

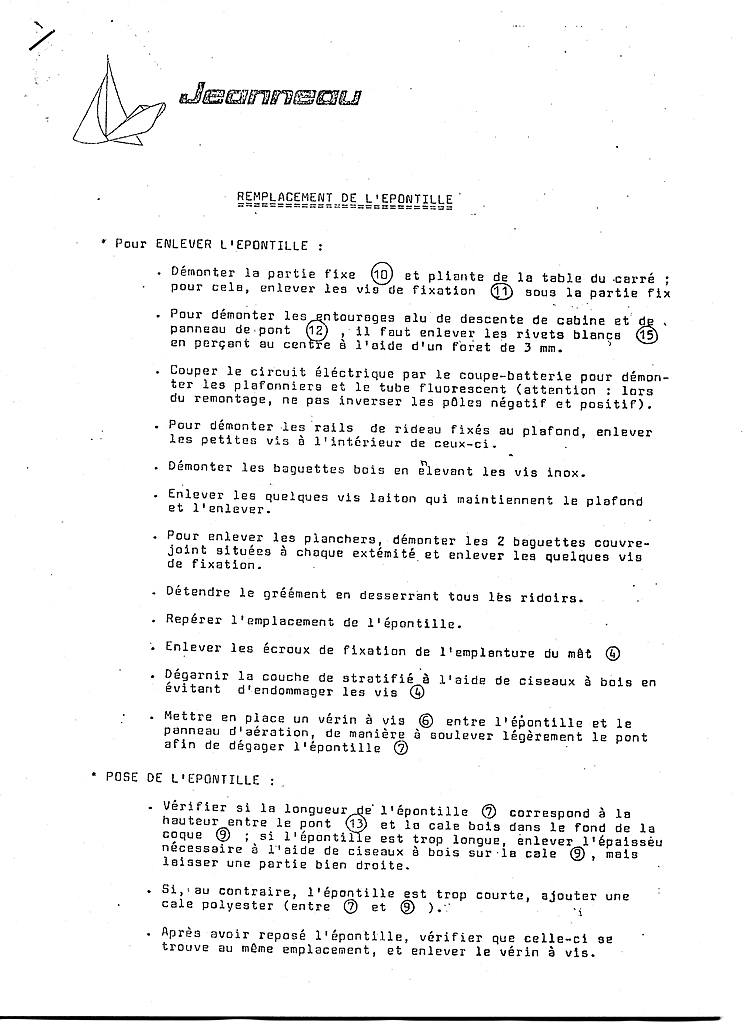

Avant de procéder au changement j’ai contacté Jeanneau : ils m’ont filé les docs de procédure que j'ai mis sur un post précédent. A part ça je passe sur les contacts avec Janneau, sinon on va finir en taverne. J’avais par contre eu un excellent contact avec le cabinet de l’architecte Philippe Briand, un très grand Merci à Nicolas. Je reproduis ci-dessous l’essentiel de nos échanges.

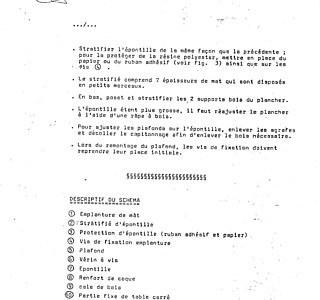

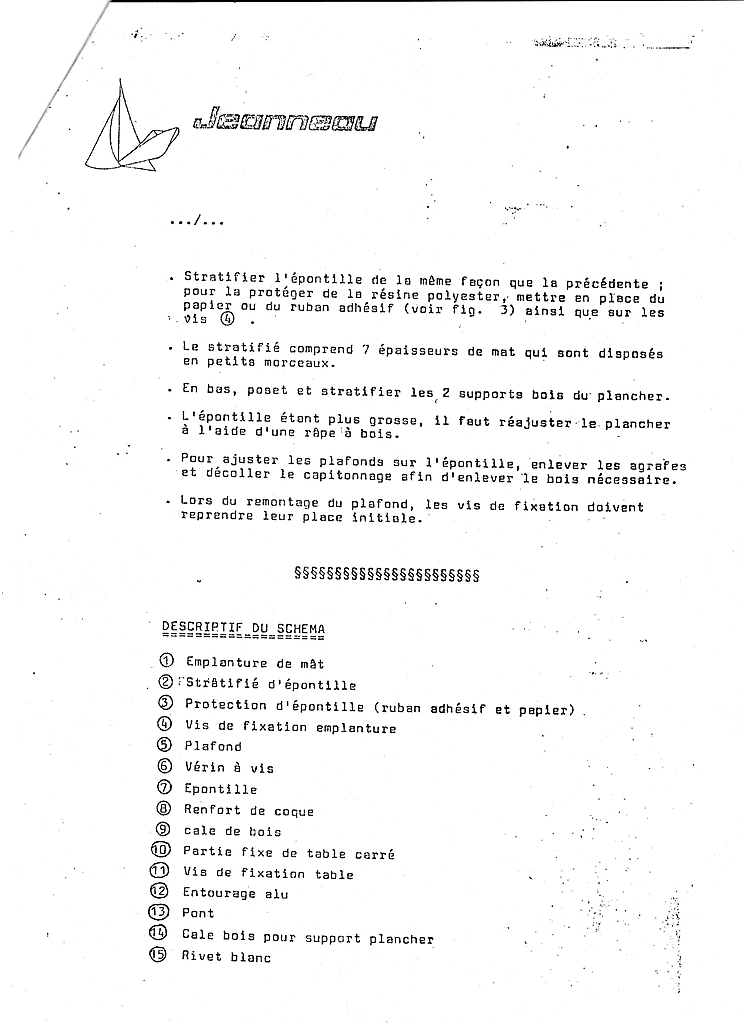

- Nous avons donc sorti l'épontille flambée de notre Symphonie laquelle était montée exactement selon les indications du protocole en document joint (transmis par le service client Jeanneau). L'épontille reposait sur une pièce de bois placée sous la platine inférieure; cette pièce avait une section débordant à peine de la platine et une épaisseur de environ 25 mm. Le bois apparaissait encore solide mais était absolument trempé d'eau (douce selon l'équipier qui a eu le courage de goûter) emprisonnée soit dans le tube (condensation ou infiltrations?) soit sous la stratification qui était d'excellente qualité (2 ciseaux à bois sont morts au combat). Il y avait également des gouttes d'eau adhérentes à la partie du pont en contact avec l'épontille. J'ai éliminé le bois après l'avoir copieusement arrosé sur place par de l'acétone pour éliminer d'éventuelles spores de champignons : il y avait en effet dans le tube, à la base, un espèce de truc humide gluant qui m'a fait me méfier de je ne sais quelle mérule!!

  • Le tube (photo jointe) est donc du 76,5 x 2 mm (les platines font 100x100 en 3 d'épais) pour une longueur de 1975mm totale platines comprises. L'épontille d'origine de mon Symphonie s'est avérée après mesure suite à la dépose, avoir une section de 75 mm avec 2mm seulement d'épaisseur. On peut supposer qu'à l'époque il y a eu une erreur d'approvisionnement chez Jeanneau et que au lieu de l'épontille de 75 en 3 mm qui devait être montée certains bateaux (combien???) se sont retrouvés avec du 75 en 2 d'épais.
    Je ne sais pas si ça s'est su ou si le nombre de problème a fait remplacer ou prendre des précautions mais beaucoup de Symphonie ont eu un remplacement d'épontille.

  • N'ayant pas beaucoup de données sur ce bateau, je dois me contenter d'estimer la stabilité de celui-ci, donc le résultat des calculs ne peu pas être très précis ... La logique voudrait que vous preniez une épontille légèrement plus grande que l'actuelle qui semblait être la limite basse. Néanmoins, je pense qu'avec une épontille en Inox 316L de 88.9mm de diamètre et de 3.05mm d'épaisseur, vous n'aurez pas de problème. Vous pouvez utiliser aux extrémités des plaques de 120x120x4. Vous pourriez aussi utiliser de l'inox 304L moins onéreux mais plus sensible à la corrosion, dans ce cas du 101.6x3.05 serait plus adapté.
    Dans tous les cas, si la section que je vous propose est identique à l'actuelle, monter d'une taille car ces pièces structurelles ne vieillissent pas, elle pourrait flamber comme la première sous les mêmes efforts !

  • Pour la compression j'avais 9T maxi (conditions de course, gréement longi
    très tendu, grand voile en drapeau et foc bordé au près, dans une rafale le
    bateau atteint sont angle de stabilité maximal), ceci est une compression
    que vous ne pouvez théoriquement pas dépasser, la résistance en flambage de
    l'épontille proposée est de 11700kg à 13500kg selon la méthode de calcul.
    C'est celle que je monterais si c'était mon bateau, de 30 à 50% de marge par
    rapport à un effort déjà sans doute trop fort est OK.
    Sinon, une habitude est de prendre 2 fois le déplacement du bateau, mais
    avec un rapport de lest important (48%) et des haubans assez centrés comme
    sur votre bateau, je pense que ce serait une erreur.
    En navigation en condition de course au près (gîte normale), la compression
    doit être de 7000kg au maximum (avec un gréement longitudinal vraiment très
    tendu et de très bonnes voiles), c'est pourquoi je ne descendrais pas sous
    l'épontille proposée.
    Au fait, si vous deviez faire des perçages dans l'épontille (électricité),
    c'est possible, mais il faut les faire en haut ou en bas à 50mm mini (pas
    trop près des plaques, spécialement au niveau du pieds de mat qui poinçonne
    localement les flancs du tube en bougeant) des plaques d'extrémité, surtout
    pas au milieu.

  • Pour le support d'épontille, il vaut mieux éliminer le bois et utiliser du
    stratifié. L'épontille est certainement posée sur la quille, c'est pourquoi
    il n'y a pas de renfort sous l'embase. Le montage est ingénieux car il répartit les efforts du mat sur de nombreuses structures, mais il faudrait vérifier que les structures adjacentes n'ont
    pas souffert, spécialement en avant de l'épontille autour des boulons de lest, ce sont les zones les plus chargées.

A mon avis et pour résumer :
- Vérifier les structures autour de la quille ...
- Faire fabriquer une épontille de longueur 1980 mm (initiale +5mm) en 304L
de 88.9x3 + plaques de 120x120x4.
- Stratifier au fond de coque des carrés de mats de 1000g de dimension égale
au bois que vous avez enlevé (voir shéma). Une couche fait 2.2mm une fois
stratifiée, donc ça fait 9 couches pour 20mm (ou 18 couches de 500g).
Vérifier que vous ne dépassez pas l'épaisseur requise (sinon il faudra
poncer beaucoup) et recouper certains carrés pour assurer que l'épontille
repose sur une surface plane et perpendiculaire à l'axe de l'épontille (ceci
est capital !). Vous pouvez finir par un lit de choucroute pour avoir cette
surface plate et perpendiculaire.
- Restratifier les contre plaques, inutile de monter sur le tube.

Naviguer !

C’est ce que nous avons fait, avec un tube en 316L ; surdimensionné en fait puisque j’ai pu avoir une chute de 2m en diamètre 110 pour un prix possible (sinon faut acheter des longueurs de 6m et ça coûte une fortune) ; ça me fait 20kg de trop mais bon, là où c’est, c’est du poids centré.Le plan de cette nouvelle épontille est sur le post précédent avec le protocole de remplacement

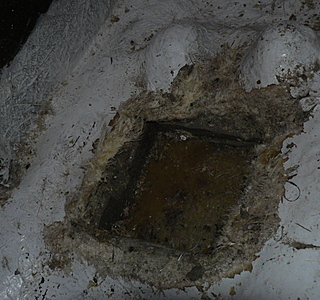

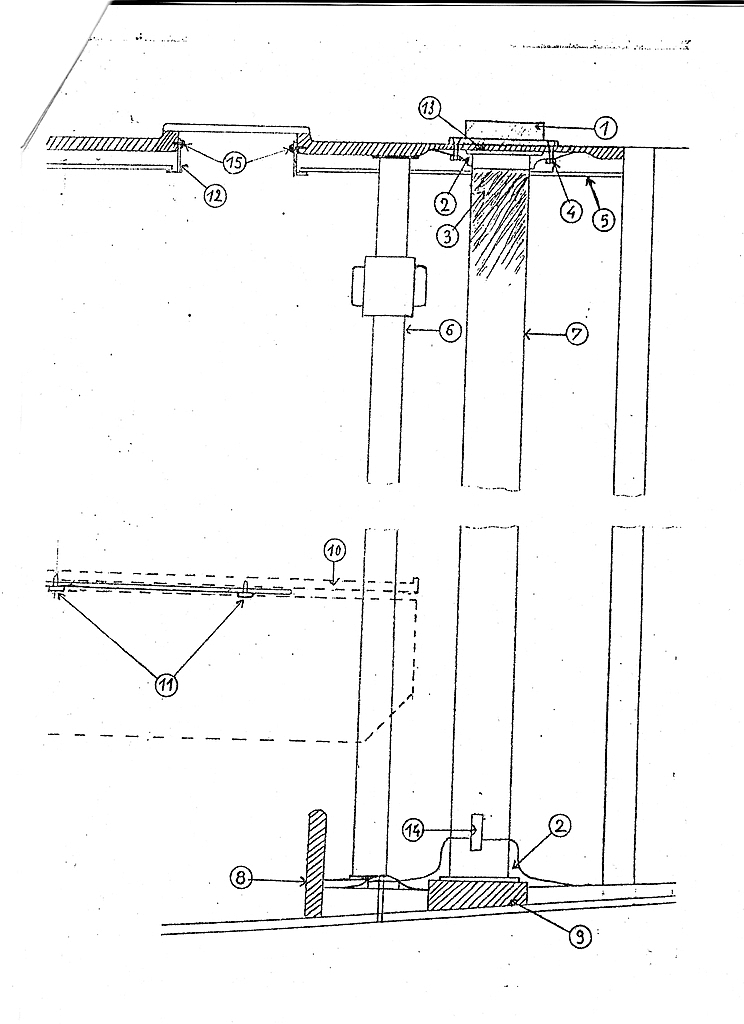

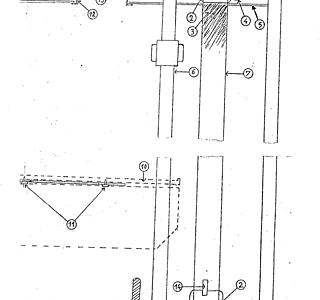

sur les illustrations jointes, on voit le trou où reposait l'épontille sur sa pièce de bois (le tout a été rempli de strat comme préconisé, l'ancienne épontille flambée et 2 vues en cours de chantier : un étais de maçon reposant sur une pièce de bois au fond…
… permet de soulever le pont avec une forte planche (désolé sur cette photo l’avant est passé à gauche…). On peut alors sortir l’ancienne et faire le travail de remplacement (la nouvelle n’est pas facile à faire rentrer mais ça rentre).

19 déc. 201116 juin 2020
