clavette barre à roue

Bonjour
qui aurait les cotes exactes de la clavette "demi lune" pour système de barre cone 25mm Ø et roue lewmar (1m Ø) 5 branches. Pfftttt partie vivre sa vie.

Remerciements

L'équipage
25 mai 2012
26 mai 2012
0

Bonjour à tous,
une relance dans ma demande au cas ou..
Je ne suis pas sur place et suis bien embêté pour retrouver le modèle.
Merci

27 mai 2012
0

Salut,
À défaut de clavette, je me suis toujours dépanné avec des grosses rondelles dont je découpe une section. Si nécessaire en grouper plusieurs. Du provisoire qui a souvent duré...

27 mai 2012
0

Bonjour Eric
Voici la référence de ta clavette:

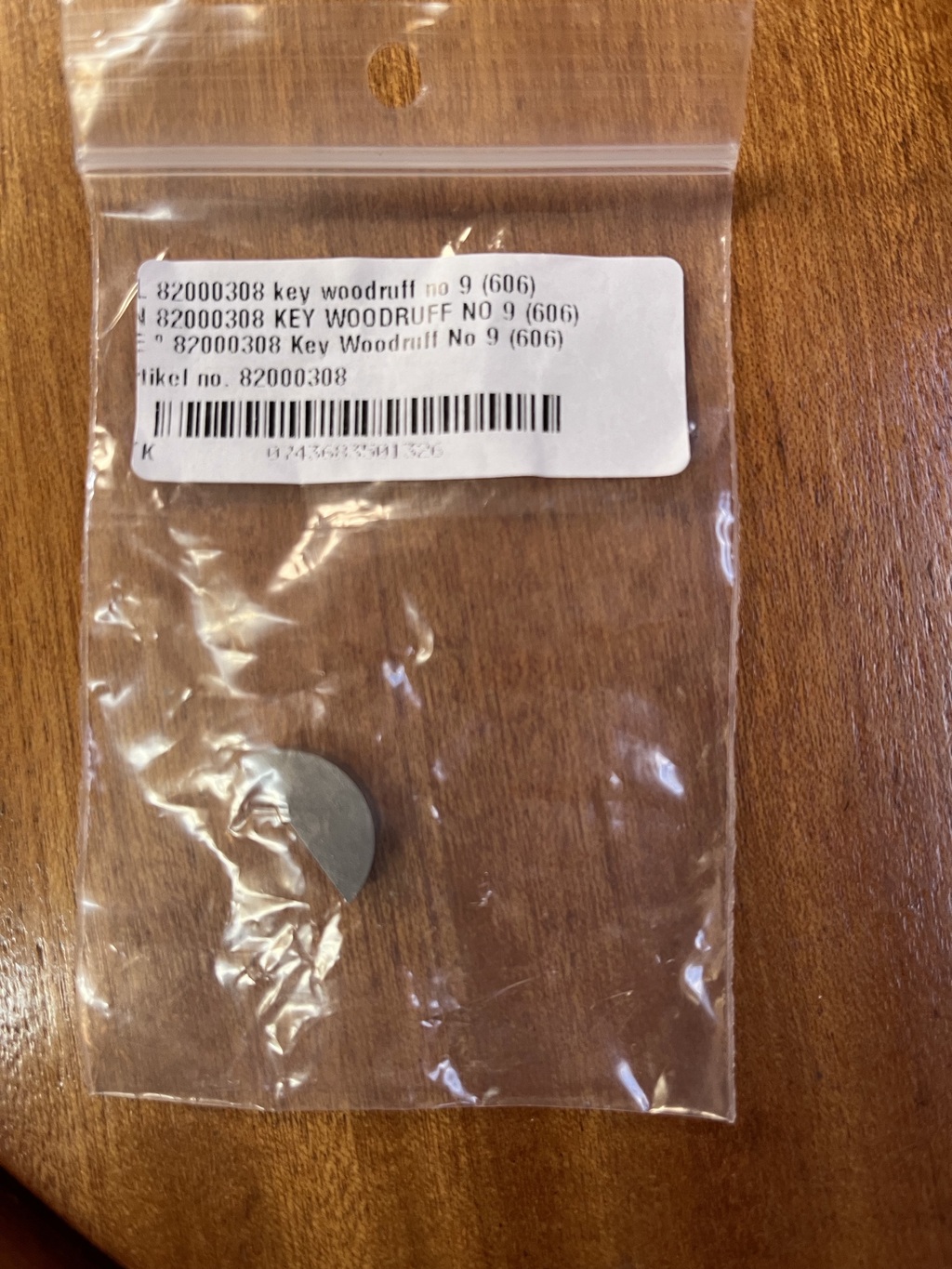

Clavette demi lune ref 606

pdf.nauticexpo.fr[...]64.html

@+ on a un temps super en Vendée.
Alain

27 mai 2012
0

Merci Jojonas,
c'est une bonne astuce mais bon ! tant qu'à faire autant retrouver la bonne clavette. Je ne désespère pas de trouver et pas facile sur le site lewmar.
Encore merci

27 mai 2012
0

Bonjour Alain,
je te remercie, il semblerait que la réf 606 correspond au tableau anglosaxon des clavettes. les woodruff keys.
www.metalwebnews.com[...]ey.html
certainement un rapport avec ces mesures. ça me parait bon.
Je vais voir.
A bientôt
Eric

28 mai 2012
0

Bonjour Eric
Je pense que les dimensions du tableau te donnent les dimensions de la fraise ainsi que la profondeur de coupe.

taille standard de fraisage 606
largeur de fraise 3/16 d'inch 4,76 mm
rayon de fraise 3/4 d'inch 19.05
Profondeur de coupe .214 - .219 en inches 5.43 a 5.56 mm

Maintenant pour acheter la clavette ou la faire usiner il faudrait la dessiner en fonction de rainure dans la barre
ou Si tu es a Bourgenay on pourrait démonter la mienne et prendre les cotes sur le bateau.
@+ Alain

29 mai 2012
0

Bonsoir Alain,
je n'ai pas beaucoup été devant l'ordi aujourd'hui.
Je te remercie et si vraiment je ne trouve pas, ce sera sympa ta proposition.
A bientôt
Eric
