circuit electrique perkins 4108

bonjour,
quelqu'un pourrait'il me passer par mail la copie du circuit electrique du moteur perkins 4108 M
avec l'alternateur valeo pas celui avec le lucas,klicson ,exct
perso je sais comment ça marche mais c'est pour avoir le schema dans les archives d'un ami qui part en croisiere
alain batocase83@aol.com

(60nora)

28 jan. 2012

Tous
Non lu

Désolé, J'ai le manuel d'atelier du 4108 mais... Barbatruc16 juin 2020

merci beaucoup ,c'est exactement ce dont j'av... (60nora)28 jan. 2012

bonjour, quelqu'un aurait-il un schéma de branc... Breg28 jan. 2012

Ok c'est le branchement avec le regulateur inco... Barbatruc28 jan. 2012

Pour Alain, 60Nora, les fichiers ci-joint peuve... Barbatruc16 juin 2020

Pour Breg, Régulateur externe, antiquité, mais ... Barbatruc16 juin 2020

ok merci Breg28 jan. 2012

comment savoir si le regulateur est externe ou ... (sarouchka)10 nov. 2014

Barbatruc

28 jan. 201216 juin 2020

Désolé,
J'ai le manuel d'atelier du 4108 mais uniquement les alternateurs Lucas, Motorola et Delco en schéma... + un non identifié que je joins, si tu reconnais qque chose???
Si cela peut aider...
Alain

Perkins_4108_wire.pdf

Répondre

(60nora)

28 jan. 2012

merci beaucoup
,c'est exactement ce dont j'avais besoin.
l'alternateur valeo /motorola est avec regul incorporé
alain

Répondre

Breg

28 jan. 201228 jan. 2012

bonjour, quelqu'un aurait-il un schéma de branchement d'alternateur perkins 4108 avec régulateur extérieur ? Merci

Répondre

Barbatruc

28 jan. 2012

Ok c'est le branchement avec le regulateur incorporé qui t'interressait, j'avais pas pigé...

Répondre

Barbatruc

28 jan. 201216 juin 2020

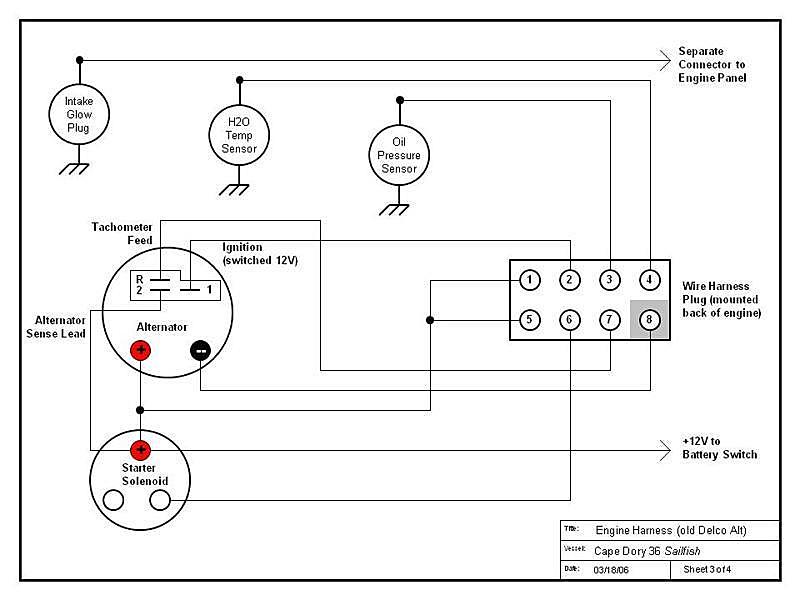

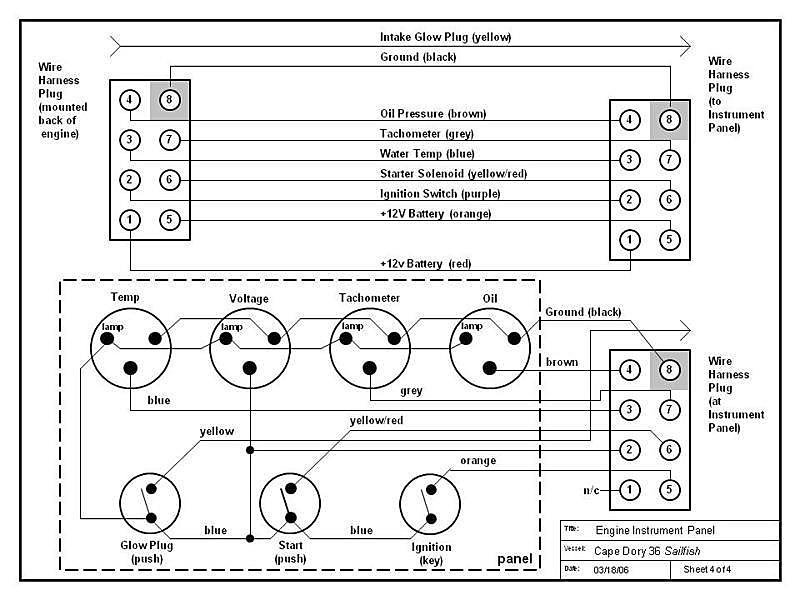

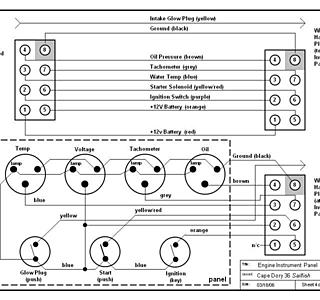

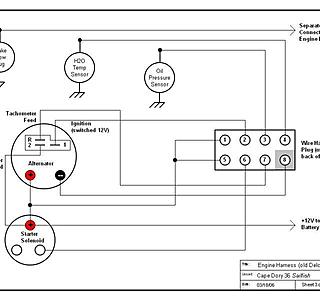

Pour Alain, 60Nora, les fichiers ci-joint peuvent aussi t'interesser

Répondre

Barbatruc

28 jan. 201216 juin 2020

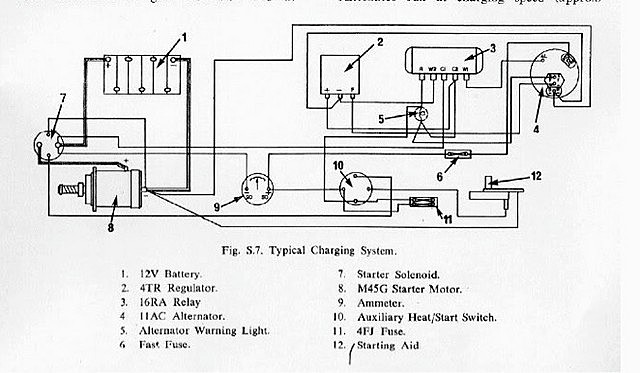

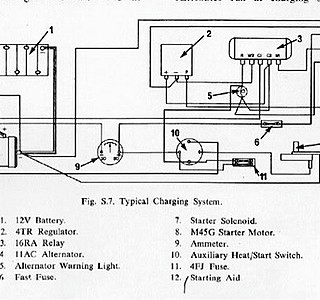

Pour Breg, Régulateur externe, antiquité, mais tant que cela marche...
Attention quand même, je soupconne qu'il y a plusieurs schémas existant...
C'était avant les normalisations...
