Circuit d'alimentation gasoil : l'ordre des choses est-il immuable ?

Bonjour à tous
J'ai acheté un moteur Yanmar YSM12 d'occasion et je suis étonné par le montage du début du circuit d'alimentation.

Sur mon moteur, le gasoil va du réservoir au porte-filtre via une durite.
Puis sort du porte-filtre pour aller à la pompe d'alimentation.
Et enfin, sort de la pompe d'alimentation pour aller vers l'injecteur.

Sur tous les autres moteurs de ce type que j'ai eu l'occasion de voir, ainsi que sur la notice du dit-moteur, le trajet du gasoil se fait dans un ordre différent : réservoir --> pompe d'alimentation (fuel feed pump dans le schéma ci-dessous), puis pompe d'alimentation --> porte-filtre, et enfin porte-filtre --> circuit d'injection.

J'ai posé la question au vendeur du moteur, qui me dit qu'il est plus malin de mettre le filtre à gasoil en début de circuit afin d'éviter d'avoir des impuretés dans la pompe d'alimentation. Ça se tient. Et qui m'a conseillé, si je tenais vraiment à suivre le montage de la notice, de mettre un filtre décanteur en amont (en sortie de réservoir, donc).

Avez-vous un avis là-dessus ?

Merci !

L'équipage

16 avr. 2022
16 avr. 2022

Bonjour Skrim

Autre solution
Prés filtre---pompe d'alimentation ---- filtre----pompe injection.

Le Moko


Cédric 1983:C’est le bon montage!!!·le 17 avr. 2022 12:39
16 avr. 2022

c'est ainsi que c'est monté sur mon Volvo 2003

reservoir- decanteur avec un premier filtre ,pompe a go , filtre go puis ,injecteur


16 avr. 2022

Montage sur Aquila avec YSM12 : Réservoir - Préfiltre décanteur - Pompe mécanique sur moteur - Filtre sur moteur - Pompe d'injection.


17 avr. 2022

Merci pour ces conseils. Quel type de préfiltre décanteur avez-vous mis ?
Y a-t-il un intérêt à mettre une poire dans la partie amont du dispositif (avant la pompe d'injection) ?


Cédric 1983:Hors norme. Non conforme… aucun intérêt sur un moteur en bon état…·le 17 avr. 2022 12:39
lolapo:Les pompes mécaniques sont parfois difficiles d'accès et c'est galère. La poire permet un débullage plus facile. Hors norme, ???, sur les moteurs terrestres , d'avant , 1.9 PSA, la poire existait.·le 17 avr. 2022 13:57
LeMoko:@ Skrin Si tu installes une poire elle doit être avant le préfiltre. ·le 17 avr. 2022 23:23
17 avr. 2022

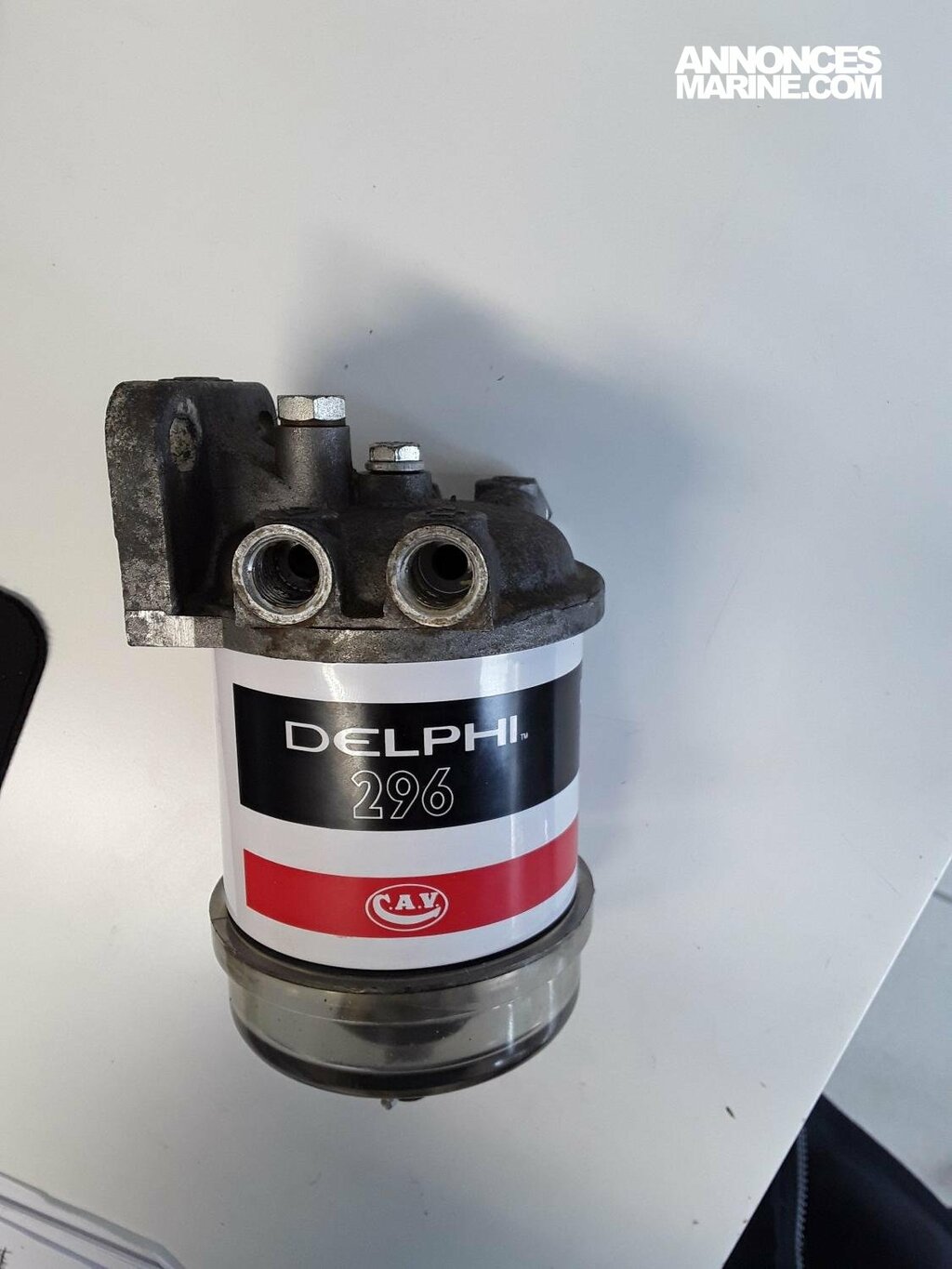

Il y a ça d'installé :


lolapo:Il faut que ce filtre soit facile d'accés. En particulier pour enlever le joint supérieur du filtre, ainsi que de le remettre.·le 17 avr. 2022 13:59
