Chèvre

Recherche plan de chèvre (pas l'animal mais le portique) à construire

Merci d'avance pour les réponses

L'équipage
20 août 2003
21 août 200316 juin 2020
0

Une chévre à bord ???

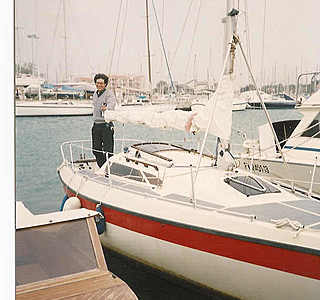

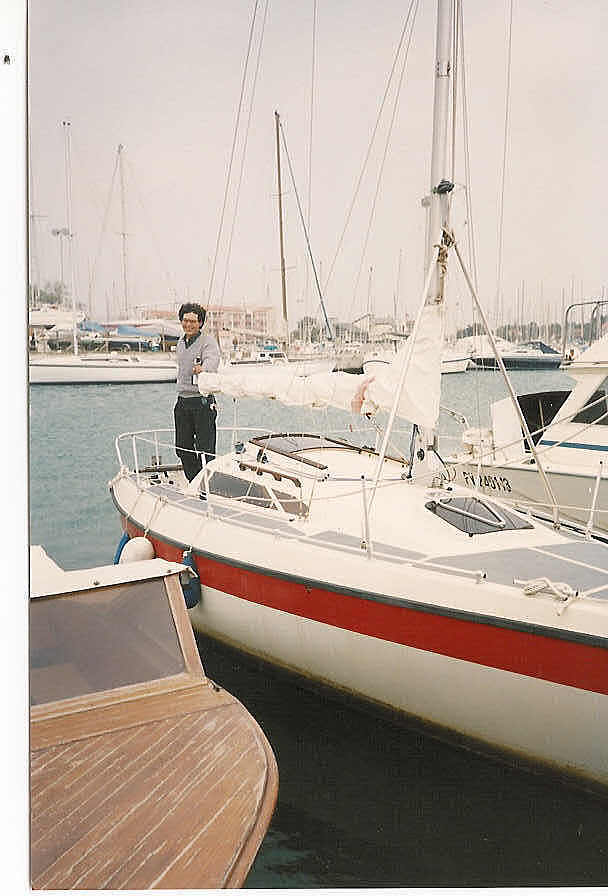

J'avais ça sur mon premier boat, si ça peut t'aider. De memoire le mat devait mesurer dans les 10M, avec de bons biceps on pouvait mater seul, pas trop souvent quand même...

03 sept. 2003
0

Plan chèvre
En fait je recherche les plans d'une chèvre portique pour pouvoir soulever mon voilier ("500kg") et le poser sur sa quille. D'autre part cette quille sera destinée à poser ou enlever le bateau d'une remorque.

Si des amateurs ont déjà effectués la construction d'une telle chèvre ils peuvent me contacter.

Bon courage à tous les constructeurs...

03 sept. 2003
0

Hauteur
Salut,
Il me faudrait la hauteur de la quille + voilier
et le type de moyen de levage que tu pense utiliser(tirefort,palan,treuil...)et le materiau acier,bois ?? pour pouvoir calculer ta chevre.
A+

03 sept. 2003
0
  • en fromage aussi... -

Ce que tu nommes chévre, c'est bien une sorte de portique...?

En fait tu veux pouvoir réaliser un portique qui viendrais au-dessus du bateau; il serait équipé d'un systéme de levage (palan, treuil quelconque..) et ainsi à l'aide de fortes sangle tu pourrais "décoller le bateau et le reposer ensuite (sur le sol ou sur la remorque) c'est bien ça?

Moi je vois bien quatre pieds (à calculer en fonction du poids du boat), et une traverse en tête où tu amarres ton système de levage. Tu peux par exemple équiper la traverse d'embouts dans lesquels viendraient se loger les pieds, de telle sorte que tu n'ais pas à démonter et remonter l'engin à chaque fois (dans la mesure où tu peux pas le laisser sur place...). Evidemment il faut que le tout soit correctement construit: soudures, goussets, renforts...

J'ai l'impression que Steph a les moyen de te faire un calcul de rasistance correct...

Buena suerte,

03 sept. 2003
0

hello steph qui veux bien faire des calculs...
mat emplanté et sans haubanage pour un petit trimaran
-entre pieds de mat et étembrai: 1000mm
-diametre a l'étembrai: 90mm
-hauteur du centre vélique: 3300mm
-entr-axes coque centrale flotteur: 2690mm
-volume flotteur: 1400 litres
"âme" du mat en bois collé e 18mm
question:échantillonnage/gramage d'UD carbone a l'étembrai si je veux retourner le bateau avant de casser le mat (je pense pouvoir échantilloner de maniere dégresive pour ariver a 60/100 en tête de mat...?)
L'architecte m'a répondu :"si vous trouvé un tube carbonne e 4mm vous ne risqué rien... e 4mm ça ne me donne pas le gramage d'ud a stratifier...!
Voila si j'ai une réponse c'est vraiment ultra simpa...!
Ciao

03 sept. 2003
0

Pour steph
Merci pour ta réponse et je réponds à ta demande concernant les dimensions :
- maxi quille + voilier 2.50 m
- bau maxi 2.10 m
- moyen de levage : treuil manuel et la cas échéant éléctrique (à voir)
- matériau pour la chève : acier
- poids maxi voilier + quille + équipements 1.2 tonnes

Cette chèvre doit être le plus légère possible et démontable pour pour être transporté avec le bateau sur la remorque.

Voilà Steph pour les renseignements et merci pour ton attention.

03 sept. 2003
0

Pour ventampoup
Oui "ventampoup" (joli pseudo) il s'agit effectivement d'un portique style balançoire pour poser ou oter mon gentil FYING sur sa remorque.

Je suis en train de cogiter sur la possibilité d'un portique que l'on pourrait utiliser pour une mise ou sortie de l'eau indépendante....

Merci pour ta participation et tes commentaires.

04 sept. 2003
0
  • ah! ça fait du bien... -

Ché pas si t'y'a remarqué comme ça fait du bien de rendre service (peu de chose) à des gens sympas!! c'est incroyable cette bouffée d'air frais... aprés les grandes chaleurs surtout!

je dis ça parceque ailleurs sur le forum je me fais écharper de façon bien inhumaine (sniff) (faut dire que j'ai fait un peu monter la pression!)

J'aime bien rire: 10mm par jour c'est le secret de la santé.

Bon courage pour ton portique; attention à pas te le fo..tre sur la ... figure. fait y aller molo.

04 sept. 2003
0

pour laurent
desole mais je n'y connais rien en fibre carbonne.

04 sept. 2003
0

ok, c'est simpa de répondre quand même,
est-ce qu'il y a une manière d'exprimer la résistance dont j'ai besoin? Je veux dire une valeur calclée qui me permettrait d'aller voir un vendeur technicien et de lui dire: "bonjour 'sieur l'marchand d'UD carbone v'la l'diametre de mon tube, v'la comment j'compte le faire, combien d'vot bricole j'doit metre pour avoir X résistance"

Merçi
Ciao

04 sept. 2003
0

3eme tentative
salut, impossible de te repondre prob de serveur??
Si j'ai bien compris le portique (et non la chevre) doit te servir a:
1) lever le bateau de la remorque
2) le reposer sur sa quille
3) a mettre l'ensemble a l'eau (apres avoir enleve la remorque)
des 500kg du depart nous sommes a 1100kg.
Le tout leger et transportable.
Un portique fixe peut etre mais sur roues ca complique serieusement les choses.
Merci de preciser
A+

04 sept. 2003
0

Réponse à Steph
Désolé pour le serveur FREE mais à priori y'a eu coupure pendant un bon petit bout de temps dans la région. Désolé mais pas ma faute.

Pour ce qui est des éléments :
Exact pour lever le bateau de la remorque
Exact pour le reposer sur sa quille

En ce qui concerne la mise à l'eau, il me semble qu'un portique de ce type parait juste et pas adapté.

La coque fait 500 Kg et le lest (complet) fait 450Kg. En comptant les éléments à rajouter (gréement etc) je tabule sur 1.100 Kg/1.200 Kg.

J'ai entendu parlé d'un portique ou chèvre sur quatre roues, transportable (pouvant soulever un Muscadet, bateau qui est un petit peu plus lourd que le mien) mais je n'ai pu obtenir de renseignements complémentaires.

Voilà et en espérant que cette fois ci le serveur ne fera pas des siennes.

Cordialement.

05 sept. 2003
0

Bord....l 2 fois loupe
Le portique que je vois.... dim en mm

Les pieds : 2 triangles base=2800 h=3500 compose de 2 cotes en fer noir de 2" (50x60) L= 3770
base en fer noir de 3/4" (20x27)

la poutre : en IPN de 100 L=1000 sur laquelle tu soude 4 embouts en tube l=300 dans lequels viendrons s'emboiter les pieds fixes avec des goupilles.

les 2 triangles doivent etre renforces dans le sens de la largeur pour eviter l'ecartement (a positioonner en fonction de l'emplacement des roues sous la remorque) en fer noir 3/4".

Le moyen de levage peut etre un petit treuil electrique type 4x4 de 1,5t sur 1 brin ce qui permet de rester a 3.5m de hauteur.

le tout devrait peser environ 100kg sans le treuil.Pour un encombrement de moins de 4 m

Difficile de garantir les dimentions (positionnement du bateau et angle des sangles)il serait preferable de faire un gabarit avant

mais si tu n'augmente pas trop la longueur de la poutre (en fonction de l'encombrement de l'ensemble) il reste une marge de securite de 20% pour lever 1.2t

bon courage a+

08 sept. 2003
0

Pour Steph
Pas pu lire ton message plus tôt

Te remercie pour ta réponse et tes calculs et vais me mettre de suite au travail

Cordialement

10 sept. 2003
0

des chèvres pas chères
bon jour
voilà un gars ki peu t'en dire plus sur les chèvres spéciales batô
ammuse toi bienhttp://alaineva.free.fr/
