Cherche plan, photos, conseils pour la réalisation d'un portique

Ben voilà j'en avais pas trop envie, mais je vais céder aux sirènes du portique cet hiver.

Je compte le faire réaliser en inox et l'intégrer au balcon arrière pour ne pas trop dénaturer les lignes du bateau.

Auriez vous des conseils, plans, photos pour la réalisation de la bête ?

Merci d'avance pour toute aide :-)

L'équipage
21 oct. 2005
21 oct. 2005
0

mon pauvre Guy,tu vas être déçu de moi!!!
Actuellement le miens est en route,toujours pas fini!!!il supportera l'éolienne sur silent blocs,le ,ou les panneaux solaires(si j'ai les sous!) et le radar si je deviens riche!!!
En plus,avec le régulateur,je ne pourrai même pas y brèler l'annexe!!!
Par contrte il fera un exellent support au taud,enttre le Hard-gop et le portique!!
Soory de te décevoir mon vieux Guy!! ;-)
amicalement,jacquot
Pour Féja,prévois du costaud,pas trop lourd,mais avec des jambes de forces pour empêcher les vibrations et les osscilations dans la grosse mer.
Cordialement,jacquot

21 oct. 2005
0

il faut dire ...
que sur ton gros cata,celà revêt moins d'importance,tu as de la place!!!!!! ;-)
amicalement,jacquot

21 oct. 2005
0

pourtant
tu devrais en mettre un, avec des balançoires et des cordes pour faire de l'exercice ! tu pourrais meme répandre un peu de terre sur le pont et semer du gazon :-D :-D :-D

pfff, je fatigue ce soir moi !

21 oct. 2005
0

Vu a Concarneau...
un bateau qui avait la meme idee... et pour se la faire, l idee, il avait pris des tubes PVC , style evacuation d evier de cuisine,(diam 32mm je crois) pour voir un peu la tronche que ca avait...
Tu as plusieurs angles de coudes, tu peux jouer comme tu veux a couper et recouper , jusqu a que t ai la forme qui te plaise...
Et quand ca te plait, tu colle et t envoie ca chez l'gars-qui-sait-faire :-D

22 oct. 2005
0

Génial...
tout simplement !
Et une étoile, une !

22 oct. 2005
0

fabrication portique.
Bonsoir , freja

comme toi j'ai mis en chantier sur un mono de 30 pieds un portique.
le tube choisit est un 316l diam 26.9par 1.6 epaisseur.Pour que ne sois pas trop lourd 1.80m de large , 1.40m tout depend de la profondeur de ton cokpit. sur le mien le tableau est ouvert et j'ai environ 1.85m sous &lt barrot&gt.
par contre portique et balcons ne font qu'une seule piece toujours question de legerete et rigiditee.
il est prevu pour fixer 3 panneaux solaires de 21kgs les 3 et une eolienne de petit taille aerogen 4 de 8.5kgs.
l'embase fixe au rail de fargue est de 40 cm en hautles deux tubes sont espaces de 30 cm .avec 3 entre-toise repartient sur le 1.40m de hauteur.
sur le haut du portique je fait mes support d'eolienne qui deporte le matereau de 50 cm .a l'oppose ce support decale une antenne satellite apt
:plus d'info sur cette antenne si tu le souhaites.
A+ Stephan

22 oct. 2005
0

Nos
amis d'Aloha 7 ont fait ça avant de partir, a voir sur leur site:

Copier sur les Ovni de memoire

Séb

22 oct. 200516 juin 2020
0

Portique utilitaire
Salut Freja...
J'ai un canote qui ressemble quelque peu à Freja(son petit frère en fait) et je gamberge depuis un moment au portique idéal.
En fait il doit pour moi :
- Porter tout ce que je ne veux plus voir sur les balcons en plus de l'usage classique pour panneaux, éolienne...
- Servir de bossoir d'annexe,
- Porter l'enrouleur du taud de cockpit(qui viendra se prendre sur la capote),

Mais surtout :
- Permettre de sortir quelqu'un de l'eau (utilisation d'une poulie ouvrante frappée en bout de bossoir),
- Servir de support à la survie, à la perche, au filin d'ariane, à la bouée couronne et son feu...

C'est en considérant ces derniers points que j'ai abandonné l'idée de l'intégrer au balcon arrière (réalisation vue à LR sur un Océanis 350 : Très beau, mais pas suffisement solide à mon gout, les liaison pont/rail/balcon ne sont pas d'une solidité remarquable sur cette génération d'Océanis).

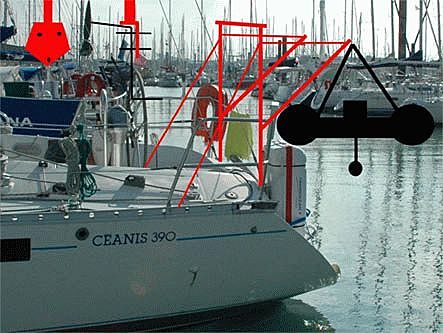

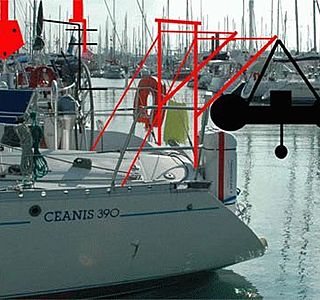

Le mien est en cours de réalisation (dès que j'aurai quelques temps...) selon l'esquisse ci jointe.
C'est pas super joli, mais c'est costaud, utile et démontable...

Bon courage.

22 oct. 2005
0

et si c est possible
pourriez vs ns faire part du cout de l operation...ttc...
merci

22 oct. 2005
0

pour ile de fustel
200euros pour tube inox de 15/21 pouvant traverser le diamétre 25 du balcon! ainsi le montage est rigide aprés soudure!!! bien penser au percage des autres tubes du balcon poue passage des différents cables!!!tofs sur mon album!!bon vent

22 oct. 2005
0

çà fait des mois que j'y réfléchis
-1400 € pour du tube de 40 inox sur un Ginfizz fait par pro
-500€ seulement le matériau si je cintre et soude
-j'ai renoncé (provisoirement) à l'éolienne à cause de l'ombre et je mettrai 135 wtts de panneaux solaires
-si tu me trouves une autre place Gébé j'abandonne
(attention, il y a un piège, le ginfizz n'est pas un cata)
Petit souci quand même : portique + bimini = jolie cage surtout quand on enlève la toile

ouaip c'est un sacré casse-tête et puis c'est vrai que c'est pas très esthétique, pour moi si il n'y avait pas les panneaux...

:-|

22 oct. 2005
0

J oublier
Ce montage ma permis également d ouvrir le balcon arriére en deux parties pour descente par l arriére la rigidité venant du double arceau du portique!!ensuite il suffit de 2 contre plaques inox sur les deux arceaux pour moduler les différents équipements!!bon vent!

22 oct. 200516 juin 2020
0

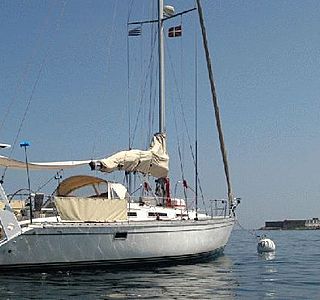

Voilà ...
une réalisation pas mal en alu sur un sun légende 41 ...

22 oct. 2005
0

Si le alors et pour moi!! AMHA
les renseignements sont utiles de toutes provenances!!bons ou mauvais selon l idée de base !!mais il peut étre trollesque de vouloir absolument imposé son point de vue d une façon non constructive et sans apport d éléments autre que son intime conviction rabachée plusieurs fois!!!!!! bon vent!!

22 oct. 2005
0

Et alors ?
:scie: ;-) ?

22 oct. 2005
0

mes excuses a Robert!!
je sais maintenant que la scie n était pas pour moi !!il est vrai que sa contribution est passé pendant que j écrivais laborieusement!!bon vent a tous!

22 oct. 2005
0

trois non contributions!!!!!!
pour dire que tu n aimes pas!!!ben ont avait compris à la premiére!! merci!!!! bon vent

22 oct. 2005
0

Tu es mauvaise langue.

C'est surement pris avec un 28 mm. ;-)

22 oct. 2005
0

Merci à tous pour vos abondantes réponses !
Bon, c'est sur que ça n'améliore pas vraiment l'esthétique, mais celle ci ne fait pas rentrer beaucoup d'ampères dans les batteries ! Et après plusieurs saisons de mesures de nos besoins energétiques, 200 à 250 W de panneaux nous permettront de considérablement améliorer notre bilan au mouillage. Donc il faut bien les caser quelque part ....

Merci encore pour vos photos aussi. C'est marrant Robert, j'ai une photo du même Sun Legend
;-) A priori la coskip a rayé cette option, mais je la garde quand même en tête à cause de l'avantage du poids.

Pour Aloa 7 aussi, c'est un site que je connais bien où j'aime flaner des en rêvant ;-) .... du genre qui fait du bien quand tu doutes et que tu te demandes pourquoi tu fais tout ça. Avec leurs potes d'Hildi ils sont dans mes préférés.

En fait en première intention je suis parti sur quelque chose d'intégré au balcon AR (donc refaire le balcon en même temps, voir par exemple le beau balcon/portique de Boulal). J'aimerais bien en profiter pour faire des petits siège intégrés, c'est une position royale en nav au vent, comme par exemple Pendruig qui a carrément mis des sièges moulés à l'arrière: top génial, top confortable !

La question que je me pose déja effectivement est sur la fixation du coup sur le rail de fargue (pas très costaud par là en montage d'origine !). J'imagine un double arceau comme sur la photo (par rapport à ce premier jet, je compte le faire moins haut), et les deux pieds des arceaux seraient repris avec une jambe de force sur une plaque inox le long du rail de fargue donc le portique ferait toute la largeur du bateau. La plaque ferait de ce fait 50 à 60 cm de long sur 10 de large, et reprise par une contreplaque en dessous équivalent voire même plus grande. Un renfort verticale à l'arrière et intégrer au balcon peut limiter les efforts en traction. Quand je serais parvenu au dessin final je le mettrais sur le site.

Je suis en Tunisie maintenant (enfin presque !), en fonction de ce que je vais trouver sur place, je verrais si j'expédie du tube ou si j'en trouve de bonne qualité. Pour la qualité de l'inox, c'est bien le 316L le mieux ?

Qu'est ce que vous pensez de l'option de la contreplaque en fixation le long (sur) le rail de fargue ?

22 oct. 200516 juin 2020
0

Hé couillon de Freja
T'as oublié la tof !:oups:

22 oct. 2005
0

Achtung ...
Plus c'est bas, plus on se cogne la tête et plus la mer se prend dedans ... c'est aussi pour ça q'il faut que le haut du portique doit être très en arrière pour qu'une personne au moment où elle passe dessous soit sur la jupe et pas sur l'arrière du pont ! Et aussi pour le zodiac soit à la bonne distance ... J'ai l'impression que sur ton croquis le portique est trop avancé ...

Robert.

P.S. tu connais donc le proprio du Sun Légende en question ;-)

22 oct. 2005
0

Y'a un truc comme dit Majax ;-)
Debout dans la jupe c'est au même niveau que debout dans le cockpit et dans ce cas la bome passe au dessus de la tête.

Je me suis donc calé par rapport à ça. Par contre, pas assez en arrière effectivement pour faciliter le passage sur le siège de barre.

22 oct. 2005
0

AMHA
Fixer quoi que ce soit sur un rail de fargue,surtout sur des Océanis c'est pas bon du tout.
j'ai aidé un ami qui a refait son rail suite à la tempête de 99,et vû le montage d'origine,moi j'y capellerai rien du tout,celui qu'on a monté est posé bien plus costeaud,mais il n'a nulle intention d'y installe quoi que ce soit!!!
Je n'ai pas de conseils à te donner,mais sur ton shipp,je l'installerai,sur le plat bord et eventuellement et en même temps sur le tableau AR,avec moults contreplaques,mais ce n'est que mon avis.
N'oublie pas de dans un gros coup de chanfrein,ce portique est on ne peux plus exposé et avec tout le binze posé dessus(panneaux solaires,il y a une prise au vent non négligeable,mais surtout une prise à la mer,largement supérieure,qui risque de tout arracher si le porique n(est pas suffisemmment échantilloné tant en tubes qu'en fixations!
cordialement ,jacquot

22 oct. 2005
0

Merci Jacquot
C'est vrai que le rail de fargue je doute de plus en plus .....

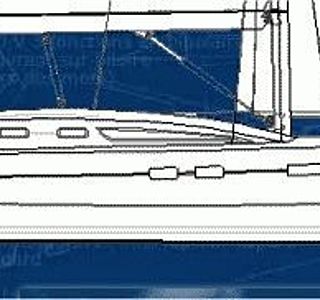

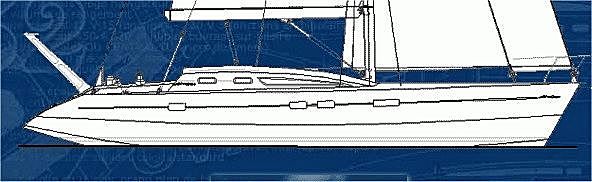

J'ai fait un crobard de la coque sans le balcon, j'ai de quoi m'amuser à faire quelques dessins et essais ......

22 oct. 200516 juin 2020
0

Copier ...
ceux qui ont longtemps essayé est encore ce qu'il y a de plus simple ...

Voir la tof du l'Ovni 435 qui a environ la taille de l'Océanis 43: le portique est pratiquement à la verticale de l'extrémité arrière de la carène ... et assez bas par conséquent mais laisse passer un humain debout !

22 oct. 2005
0

l'idée de Totor est pas con du tout!!!!!
tu déposes balcons et autres fioritures,tu fais un plan,tu prends du tube PVC et tu l'intalle à ton goût(avantage pour ce tube,si les angles standards te conviennentpas,tu coupes et tu soudes à la colle adéquate,tu peux aussi cintrer à chaud,au pistolet thermique.
En fin de semaine prochaine,je vous donne des tof du miens en cours d'installation....
Pesonnellement,je trouve interressant de prendre une vue de profil du shipp,de la calquer sur un papier,et d'essayer d'y inègrer ce qu'on vuet,ce que j'avais fait pour mon hard top et pour le portique que je suis en train de monter,c'est pas plus mal quand ça choque pas l'oeuil et ça fait moins mal à notre bon vieux gébé ;-)
cordialement,jacquot

22 oct. 2005
0

Quid
D'un petit mât en fibre ou métal de même couleur que le grand mât, étayé si besoin?
Il ne pourrait pas soutenir des panneaux et serait sans intérêt ici, mais il pourrait porter des antennes, un pavillon, voire un petit radar en hune, sinon un tapecul pour stabiliser le mouillage en Atlantique.
Un espar horizontal ou en épi servirait de palan pour aider à la mise à l'eau de l'annexe.
Cela donnerait au voilier la silhouette d'une yole (yawl).

22 oct. 2005
0

idées
on a déjà disserté la-dessus, mais...

penser au démontage facile en cas de nav sur les canaux (tirant d'air réduit)

j'ai vu un portique trés léger d'aspect, constitué de profils moulés en resine tissus de verre, mais il faut faire un moule.

si on n'envisage que l'usage bossoir, panneaux solaires et antennes, il peut etre fait d'un simple arceau en inox (genre barre de bimini) tenu par haubannage. Avec radar et eolienne, il faut du plus rigide.

et si on veut en plus faire un plongeoir..

22 oct. 200516 juin 2020
0

j'ai fait
un portique repliable tres simple avec pas bcp de prise au vent avec un tube en inox316l que j'ai cintré de plus il me sert de bossoir et de support de panneaux solaire,il est tres simple a realiser voir foto

22 oct. 2005
0

Heo ! pierre2
ça m'intèresse!
Aurais tu un croquis ou plan ?
Merci

0

j'ai pas de croquis
car je l'ai inventé en le fabricant mais je pourrai faire un dessin ou des fotos plus detaillés de toute façon c'est tres simple

22 oct. 200516 juin 2020
0

j'en attaquerai

un en sandwich qui fera la totale, bossoir, support de panneaux solaire, support d'éolienne, d'antenne, toile déroulante intégrée pour le bimini etc...

Mais y faudra attendre que le reste soit fini avant que je commence ce bazar...

pfffzzzz

23 oct. 2005
0

ben super,mais !!!
Tu vas encore te gratter!!!!bon c est bientot l hiver !! met la tenue anti amiante !! mon cher cobra!!bien du plaisir!!

23 oct. 2005
0

quand tu aura
le temp et realisé une esquisse, montre ça a l'air interessent en sandwich ;-)
merci

23 oct. 200516 juin 2020
0

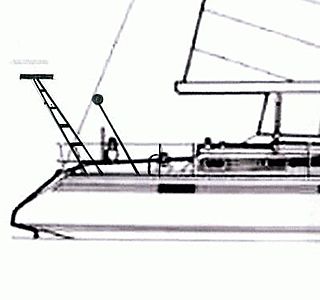

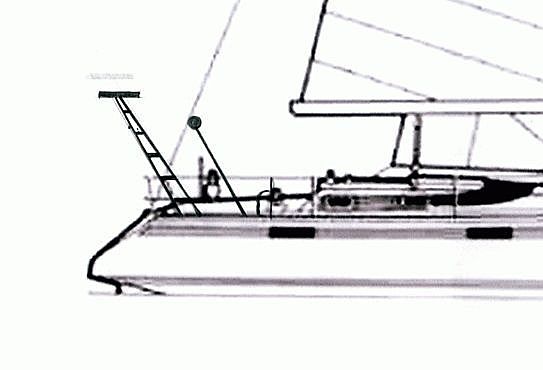

sa ressemblerais
a ça non ?? mais en plus grand bien sur ;-)

23 oct. 200516 juin 2020
0

Il n'y a pas 36 solutions
pour installer de manière efficace des panneaux solaires. Le seul endroit est en effet le portique, qui peut servir en plus de bossoirs pour l'annexe, mais dans ce cas il faut faire costaud et ça devient vite trop lourd sur un petit bateau.

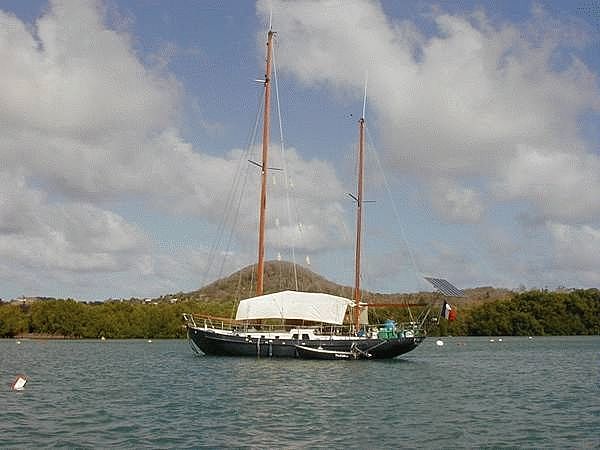

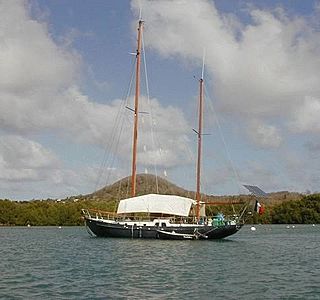

Sur Tilikum, le portique ne sert qu'aux panneaux solaires, il y en a six de 55 watts et ils sont orientables, ce qui permet un gain d'environ vingt pour cent de production, ce n'est pas négligeable.

Il est un peu haut et en arrière, pour ne pas gêner l'artimon.

L'orientation est asservie par un vieux moteur de pilote et télécommandée de l'intérieur du bateau. :-)

_/)

23 oct. 2005
0

globalement
il me semble que l installation d un portique ne doit pas etre sujet aux compromis...tant pis pour l esthetisme autrement a vouloir faire trop joli il n y aura pas de place pour mettre assez de watts...tant pis pour l argent autrement des qu un lourdaud s y accroche on fremit de le voir se plier...et puis si on n a pas l orientation telecommande on peut imaginer un demontage envisageable des fois que l on voudrait faire du stock-boat ds les latitudes pas catholiques...tout ca freja pour te mettre la pression :-)
