cherche conseils pour fabrication d'un taud.

bonjours à tous !

je souhaite réaliser un taud de protection pour le soleil, pour une vedette pêche-promenade ,
avec timonerie (antares640 de beneteau).
j'ai trouvé un fournisseur de tubes inox de
diamétre 22 , les embouts se trouvent facilement chez les accastilleurs , mais les parties coudées des arceaux supportant la toile ,me posent problèmes : le cintrage n'étant pas à la portée du bricoleur moyen ,que je suis ! et certains accastilleurs cintrent bien les tubes inox mais à des prix exorbitants.
si quelqu'un a déja realisé ce genre de choses ,ou a des solutions ,ou des trucs pour ce problèmes , je suis volontier preneur !
Par avance ,merçi beaucoup pour les idées.

Amicalement. CHRISTIAN

L'équipage
26 mai 2003
27 mai 2003
0

pour ceintrer
pour ceintrer tes tubes je te conseilles d aller chez un chaudronnier .ces gars la ont des ceintreuses ou des coudes a souder. je pense que ca te couteras pas trop cher.salut jean-jacques

27 mai 2003
0

Taud-bimini : plans
Je te propose de jeter un petit coup d'oeil à cette page :

tanyu.free.fr[...]ni.html

çà te donnera peut-être des idées. ;-)

(c'est parfois un peu lent.. pages perso de free oblige..)

30 mai 2003
0

fabrication taud (suite)
Merçi à Jean Jacques et à PéPé pour leurs contributions.
Pour PéPé ,j'ai consulté la page indiqué,l'idée est intéressante , mais les montants horizontaux du taud, réalisés en bois me génent un peu , car sur un bateau à moteur, par suite de la vitesse et du vent conjugués , j'ai peur qu'ils ne résistent pas. Aussi je souhaiterai réaliser ce taud , entièrement en tube inox , et actuellement seul les coudes des tubes me posent problème...

Merçi encore, et toutes mes Amitiés.

30 mai 2003
0

Outil individuel
Achète donc une petite cintreuse à pied pour amateur. Ca ne doit pas être cher, il n'y a pas de moteur ni d'engrenages.
Je ne sais pas où ça se trouve.
J'ai bien envie de m'en procurer une.

30 mai 2003
0

c'est dur l'inox
il y a des petites cintreuses manuelles dans les magasins de bricolage, avec deux indications :
cintrage des tubes en cuivre
cintrage de tube en fer.

Je ne pense pas que cela soit suffisant pour un tube en inox. Peut-être et rajoutant un manche plus grand.

31 mai 2003
0

Oui, j'aurais pensé
à du Dural.

26 juin 2003
0

Cintrage
Je pense que n'importe quelle chaudronnerie se fera un plaisir de te cintrer tes tubes pour quelques queues de cerises.. Ils ont tout le matériel nécessaire et n'essayeront pas de t'arnaquer comme les accastilleurs ;-)

Cordialement.

26 juin 2003
0

La seule solution
C'est les coudes à souder, je te déconseille vivement d'éssayer de cintrer le tube Inox de 22, car c'est du tube mince, et avec unes cintreuse classique tu vas l'écraser.
Personnellement, et sur l'avis d'un copain chaudronnier, le mieux est les coudes à souder, émerisage, et polissage aprés soudure, ça brille et on ne voit plus les soudures, je réalise des portiques en inox avec cette méthode, c'est du plus bel éffet.

11 août 2003
0

cintrage de tube
salut

tu bouche un bout de ton tube et essaie un peu de remplir ton tube de sable en le tassant bien.
ensuite tu bouche et tu cintre avec une cintreuse conventionnelle

un truc d'ancien chaudronnier.

roger

11 août 2003
0

y faut
quand même pas une cintreuse trop cheap sinon tu va cintrer ton manche de cintreuse.

11 août 2003
0

cintrer le tube inox
les cintreuses de cuivre légères ne font pas le diam 22 ou 25 en inox, qui ne tolère pas les rayons faibles contrairement au cuivre recuit.
et les cintreuses pour tube acier de chauffage sont faites pour du tube épais de diametres standard, elles vont "friser" le tube.
c'est dommage de gacher du tube à 10 ou 20euros le metre.
D'accord avec pépé, tout tolier chaudronnier te feras ça pour qq euros.
aprés cintrage approximatif de l'angle voulu, il est facile de rajouter quelques degrés "a la main" pour fignoler sur place, en utilisant des barres de bois verticales solidement encastrées.idem pour des courbures de grand diamètre.

19 oct. 2004
0

inox????
pourkoi pas le faire en alu?? plus simple et facile soit a cintrer soit a riveter.
bonne chance

22 nov. 2006
0

Fabrication de pieces Tube Inox 304
Bonjour,

Nous pouvons repondre a votre question à des prix tres raisonnables, du travail de tres bonne qualite sur Inox 304 et à condition de quantités suffisantes. si vous etes interresse merci de nous joindre a cette adresse mail : shentek_co@yahoo.com.hk
Cordialement

Peter

22 nov. 2006
0

cintrage inox
le probléme c'est la chauffe , autrement remplir , le tube de sable , bien tasser , mais je dis bien tasser , pas faire semblant , boucher les 2 bouts , chauffer au chalumeau , bien chauffé le tube se cintre trés bien , le probléme c'est que ça dépoli l'inox , j'ai fait mon portique de cette façon , j'ai ensuite passer de la pate à polir , c'est trés acceptable , mais ce n'est plus un miroir .

22 nov. 2006
0

détail
Un truc à savoir s'est que les cintreuses pour tubes fins en inox ont une olive interne empèchant l'écrasement, s'est du sport comme outillage et la majeure partie des chaudroniers préfèrent souder, meuler, polir et passiver...

A propos pour le polissage il y des trucs sympas à mettre en bout de disquese (ralentie)

22 nov. 2006
0

un exemple de tarif

J'ai trouvé

RIDINGS ET DAFRODIS
13230 BOUC DEL AIR
TEL 04 42 94 08 89

J'ai fait un gabarit en tube pvc diam. 25
d' électricité

Il n'ont fait deux arceaux diam. 25 inox sur cotes à 10.98 euros le mètre et 14.35 euros le coude
Du bon travail
YVES

05 fév. 2008
0

cintarge d un tuyau de 60 en inox ep 1mm
salut ;o je suis chaudronnier et a l atelier nous avons une voiture de course de 1930 et je dois refaire la ligne complète d échapement. je dois cintrer du tube de 60 ep 1mm,j ai fais un essai avec le tube plein se sable et bien tasser boucher a chaque bout et je l ai cintrer avec une magori et le tube a plié ;o( j aimerai avoir une solution ou une raison du problème.je pense pour ma par que j aurai du le chauffer ou alors comme mon patron ma donné du sable mouillé et non sec est la cause du problème.

voila merci ;o)

17 fév. 2008
0

Cintrage tube en inox diamètre 63.5 cm
:-)Salut,
As-tu trouvé une solution au cintrage des tubes pour la ligne d'échappement ?
Est-ce de l'Inox que tu vas cintrer ?
Je dois moi aussi concevoir une ligne double en Inox pour une Cadillac 71
Si tu as réussi à solutioner le problème du cintrage , tes conseils sont les bienvenus..

17 fév. 2008
0

Cintrage tube en inox diamètre 63.5 cm
:-)Salut,
As-tu trouvé une solution au cintrage des tubes pour la ligne d'échappement ?
Est-ce de l'Inox que tu vas cintrer ?
Je dois moi aussi concevoir une ligne double en Inox pour une Cadillac 71
Si tu as réussi à solutioner le problème du cintrage , tes conseils sont les bienvenus..

17 fév. 2008
0

cintrage de tube inox
:-)lu je n ai toujours pas réussi a cintrer le tube :-(donc j ai attaquer avec des tubes coudés et comme je suis parti du moteur il a fallu que je forme un tube de 38. D' un coté obllon et l'autre coté avec une gueule de loup qui vient se raccorder sur mon tuyau de 50 (que je croyais pouvoir cintrer :-().donc j ai fais des recherche sur le net et je me suis renseigné et j ai appris q un appareil existait :-).Cette appareil rentre dans le tube il ressemble a une grande tige avec plein de rondelle

dessus.les rondelles rigidifient le tuyau et plus tu le cintre ,plus les rondelles s écartent et le tube est impécable. ;-).maintenant! je n es toujours pas trouvé cette appareil sur le net donc je continue a chercher.ahhhhh oui !comme tu va surement souder ton pot,fais bien attention a la dilatation de tes tubes et comme il vont etre souder sur une bride de départ
prévois que la bride aura besoin d un coup de fraisage après soudure.sinon des que je peux je mettrai des photos :-)

17 fév. 2008
0

Tube mince
Tu es en face de 2 pbs différents :
- Cintrage, possible evec une cintreuse à manchons, en étant prudent,
- roulage : impossible sans une rouleuse.
D'où la question : où es-tu (géographiquement) ?
Dans le 13 j'ai une solution.

17 fév. 2008
0

tube mince
lu je viens juste de voir ton message ;-)je suis dans le 45 loiret a Montargis :-(

06 sept. 200816 juin 2020
0

Cintrage de tube INOX 304L en 31x34mm (dia cintre=160)
Bonjour,
je recherche qqun qui pourrait me cintrer des tubes en INOX.
De l'INOX 316L ou 321L? (le 321L pour un échappement semble être idéal)

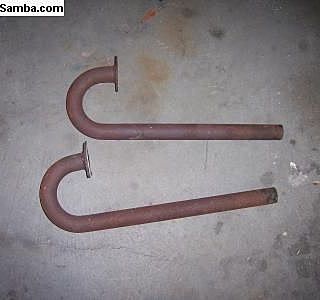

L'objectif est d'avoir des "J" tubes (cintre à 180° plus tube non cintré en continuité d'un côté)
L'idéal serait du tube de diamètre intérieur 31mm (31x34 en INOX 321L) pour ce qui me concerne.
Du plat pour faire des brides également.
Merci par avance.
M. PEERE Grégory.

ps: j'ai dix tubes en INOX 304L 31x34 L=640mm reste à trouver un cintreuse à galets...

06 sept. 2008
0

Les loueurs..
de matos de bricolage ont en général ce qu'il faut.

07 sept. 2008
0

pourquoi pas ...
dans un lycée professionnel ?

07 sept. 2008
0

une cintreuse a tube hydraulique
tout d'abord on cintre généralement de mémoire sur un rayon de 2xle diamètre du tube.
Pour éviter les plis a l'intérieur du tube ou plus exactement qu'il reste calibrer il y a ce que l'on appelle une souris. il y a aussi l'efface pli qui est sur la forme, et la réglette qui accompagne le tube...

Donc ça fait pas mal de matos, et il en faut un jeu pour chaque diamètre du tube (+ épaisseur pour la souris)
donc déja se renseigner si une société possède une cintreuse et qu'elle outillage elle a. Plus simplement qu'elle diamètre de tube elle peut cintrer.

Le cintrage a la main cela se fait, il faut souder un bouchon a l'extrémité du tube, le remplir avec du sable sec et bien tasser. on soude un bouchon a l'autre extrémité. Généralement on chauffe la partie à cintrer.

Une solution simple et économique, chercher un industriel qui posséde une cintreuse américaine, facile à mettre en oeuvre, temps de réalisation du travail rapide (montage outil + exécution) Les moins plus fragile car le tube est embouti, moins joli.

Cordial.

seb
