Cherche bonne âme pour dessiner le contour des vitres de First 32

Bonjour,

Je cherche à avoir un fichier .DXF pour commander des vitrages latéraux de mon first 32, j'ai essayé mais je suis incapable d'utiliser les CAO, c'est trop complexe.

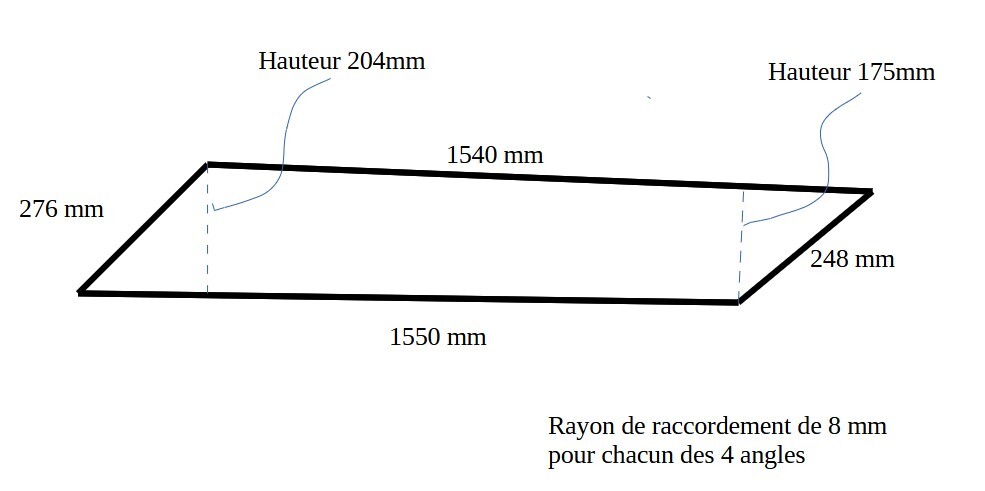

quelqu'un peut-il me faire ce fichier? voir photo, quelqu'un qui a l'habitude ca prendra 5 min.

Merci ;-)

L'équipage
#First#First 32
TITIMARINTITIMARIN
18 sept. 2025
fx.sophiafx.sophia
19 sept. 2025

Bonjour,

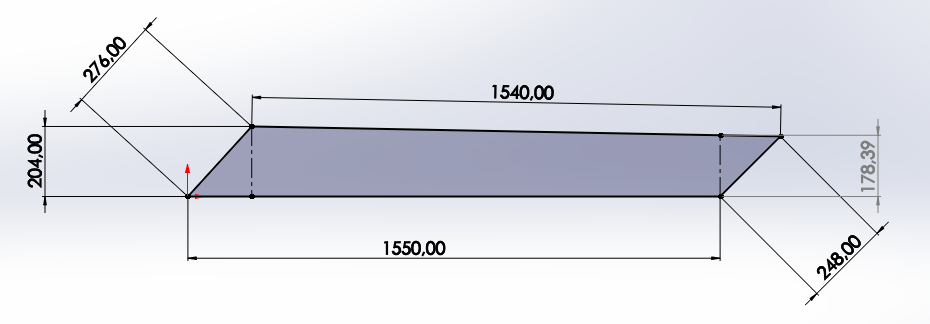

Cela prend en effet moins de cinq minutes. Cependant, il y a une incohérence dans la cotation proposée et il ne m'est pas possible de savoir quelle cote corriger. Ainsi, je peux par exemple conserver toutes les cotes et modifier la hauteur de 175 qui passe alors à 178,4 ; mais peut-être est-ce ailleurs que la modification doit être faite...

TITIMARIN:Yes merci déjà d'avoir regardé ! Effectivement les mesures sont faites avec les moyens du bord... ta proposition me semble très bien car qui peut le plus peut le moins ! Je n'ai pas de contrainte à faire plus grand ! Encore merci ! ·le 19 sept. 06:44
Ajouter un commentairePublier
PascoqPascoq
19 sept. 2025

Il faudrait rajouter les longueurs des deux diagonales sur le croquis...

fx.sophiafx.sophia
19 sept. 2025

Titimarin,
Pouvez-vous me transmettre en MP une adresse mél afin que je vous envoie le DXF en question ? Je n'y parviens pas en utilisant le forum.

TITIMARINTITIMARIN
16 oct. 2025

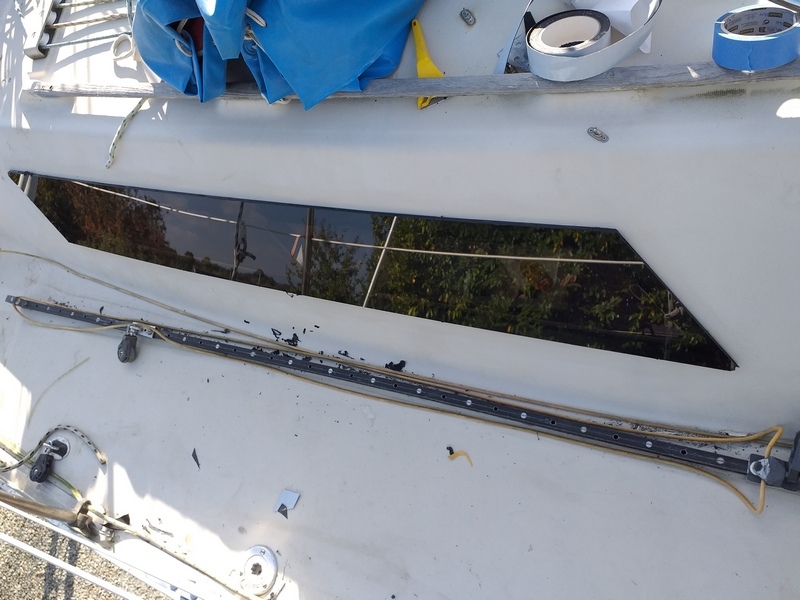

et voilà le résultat du DXF !

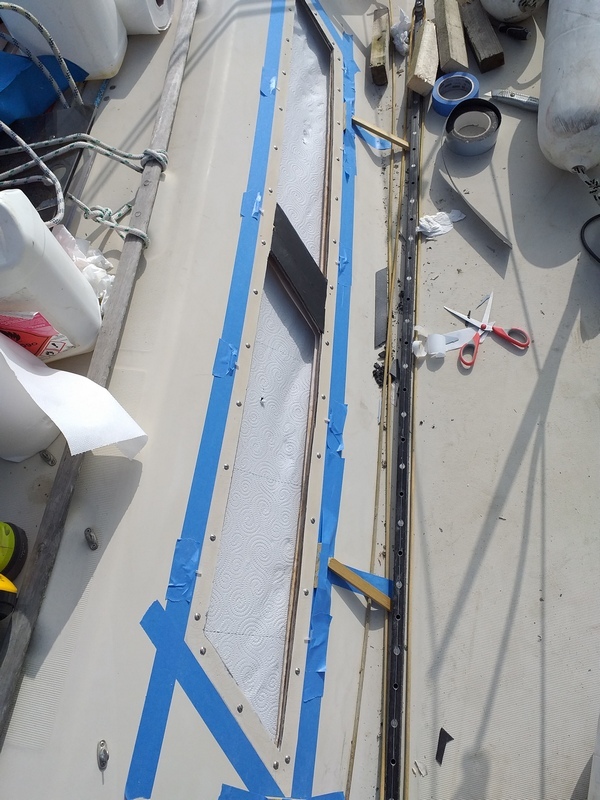

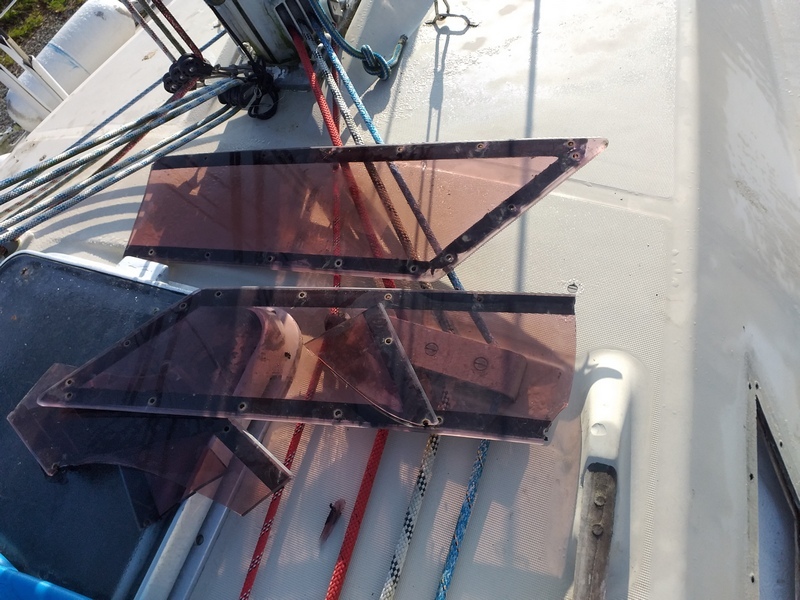

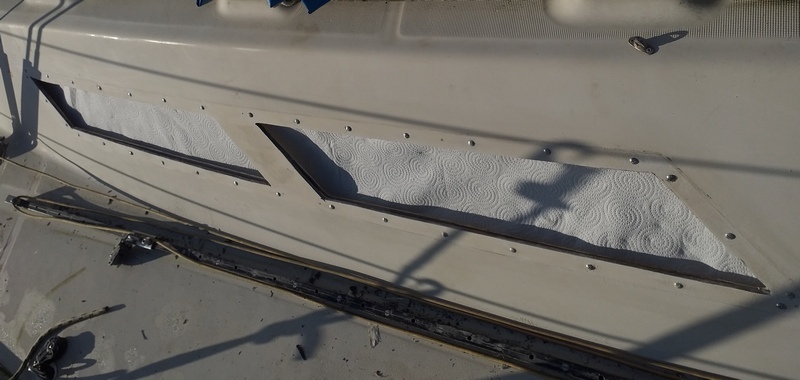

Je comptais garder l'ancien plexi mais rien du tout ... se brise comme une allumette alors qu'il n’était même pas collé (juste un adhésif !!) .

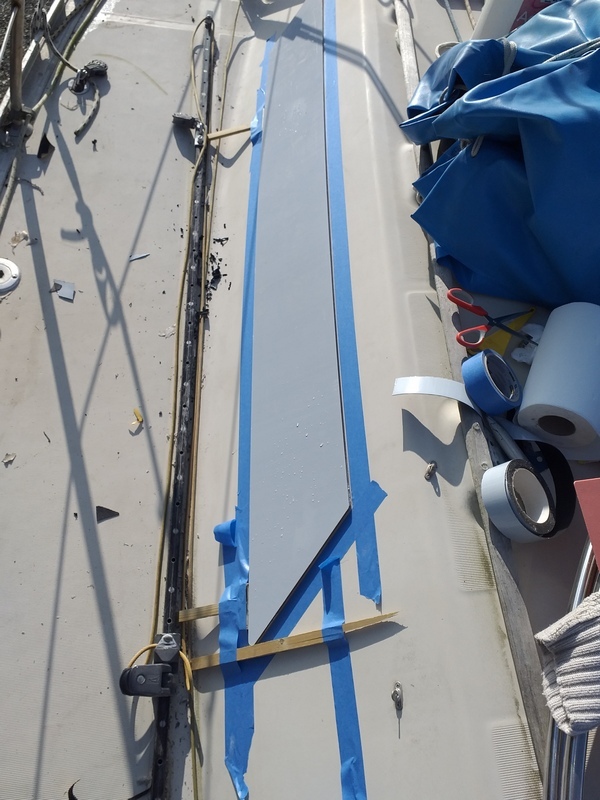

J'ai gardé les vis canon dont la tête est noyée dans le SG20 et donc sous la vitre : je peux ainsi refixer le cadre intérieur comme il était avant. J'ai également mis des cales d’épaisseur 3mm (enlevée quelques instants après la pose) et donc les têtes des vis canon (2mm) ne se voient pas du tout de l'extérieur.

1,5 jour de travail intensif tout de même ...

fx.sophia:Beau travail ! Ravi que cela ait fonctionné. ·le 18 oct. 00:00
Ajouter un commentairePublier
orion74orion74
22 oct. 2025

hello, moi j'ai utiliser les anciens comme gabarit decoupé a la scie sauteuse et apres affleuré a l'afflereuse et pour finir j'ai passé les bord au chalumeau pour que les bord redevienne transparent.
En suite je les ai collé et plus percé. ca tiens bien depuis 8 ans. mais il faut mettre de la colle adapté. REgarde sur le siteé de sika.

ATCFrog:J'ai appliqué exactement le meme methode. Ne pas oublier la petite semaine de nettoyage de l'atelier derriere tellement les copeaux de plastiques s'envolent partout et sont chargés d'électricité statique :Dj'avais collé à la sika sg20, j'ai pas à me plaindre·le 22 oct. 10:12
Ajouter un commentairePublier
