Chauffe eau. Branchement 220 v

Bonsoir,
Et ce qu’une charitable ( et plus compétente que moi !) aurait quelques minutes pour m’expliquer comment je dois me demerder avec ce schéma électrique de branchement d’une chauffe eau sur le 220 v.
Je crois comprendre que le L et le N sont pour mettre des fils du 220V
Mais il me semble que sur un fil 220 v il y en a 3 .
Lesquels je branche ?
Deuxième chose : qu’est ce que je fais avec le deux petits branchement 1 et 2 ?

Merci.

L'équipage
15 avr. 2021
15 avr. 2021
0

Une âme .. charitable


15 avr. 202115 avr. 2021
1

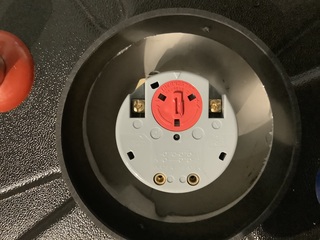

Sur le schéma il y a une vis avec une cosse sur le côté. Je pense que c'est cette connexion à relier à la terre (vert/jaune).
Ensuite le fil bleu sur la cosse N. Et le dernier fil sur la cosse L (fil de couleur rouge ou marron ou orange en général).

Les cosses 1 et 2 servent juste à tester la résistance et le thermostat. Ne rien brancher dessus.


15 avr. 202115 avr. 2021
0

Merci. Rapide, efficace. Que demander de plus.
Si juste une chose : le vert/jaune qui doit aller à la terre. Concrètement je le relie au moteur quelque part ? Ou au moins des batteries ? Ou ailleurs ?
Merci.


Fabien83:De rien ! Bonne douche ! 😁·le 15 avr. 2021 21:29
Sarkis:La terre est reliée sur la terre de la prise de quai puisque c'est du 220.·le 15 avr. 2021 21:45
pepere:Mais oui bien sûr. Pardon. La question était idiote. Merci. !·le 15 avr. 2021 21:51
Sarkis:Parfois, on est submergé par les questions complexes et on ne voit plus ce qui est simple.·le 15 avr. 2021 22:22
