chartplotter Raymarine

mon écran du C-80 chartplotter Raymarine est mort, ça se répare?
Ou qqun peu me dépanner avec une occase pas chère (séries C,E,G)
merci
eric

L'équipage
31 mai 2020
31 mai 2020
0

Bonjour Kasimiri

Il est mort ??? Peux tu expliquer la panne car la résurrection peut être possible.

Le Moko


01 juin 2020
0

l'écran affiche plus rien , , juste une
fluorescence de noir, blanc,un peu jaune....image classique d'un écran mort


01 juin 2020
0

alors la résurrection?


0

Il y a une boîte qui répare


01 juin 202016 juin 2020
0

Bonjour Kasimiri

La résurrection était en mer "trop bien"
Oui il y a des boites qui réparent. Tu as aussi des tuto youtube en espagnole qui explique différentes pannes .
Ils sont relativement simple à démonter le mien n'avait plus d' affichage c’était la connectique de l'écran (voir photo 2)

Le Moko


kasimiri:mais t'as collé avec de la silicone?·le 02 juin 2020 15:54
02 juin 2020
0

SUPER, merci, j'ai pris contact avec la boîte à Marseille!!


02 juin 2020
0

mais il faut un appareil pour reprendre les soudures, non? (si je veux le faire seul!!!)


02 juin 2020
0

bonjour Kasimiri

Non pas de soudure

Sur la photo 2 tu vois la platine avec dans le bas les soudures du connecteur "femelle" qui est de l'autre coté "coté écran"

La platine et maintenu par des pattes et par précaution il y a de la colle chaude pour bloquer l'ensemble. Voir si l'ensemble ne bouge pas, si oui, fixation au choix à refaire.
Coté écran derrière lui il y a un connecteur "mâle" qui peu être mal en-boité enfin pas suffisamment
Il faut intercaler un feuillard plastique entre l’écran et le connecteur pour augmenter la pression cela supprime le problème.
Maintenant ton écran est peut être effectivement hs mais nos appareilles ne sont pas non plus en fonctionnement 24h/24h
Avec un peu de minutie le démontage est facile.

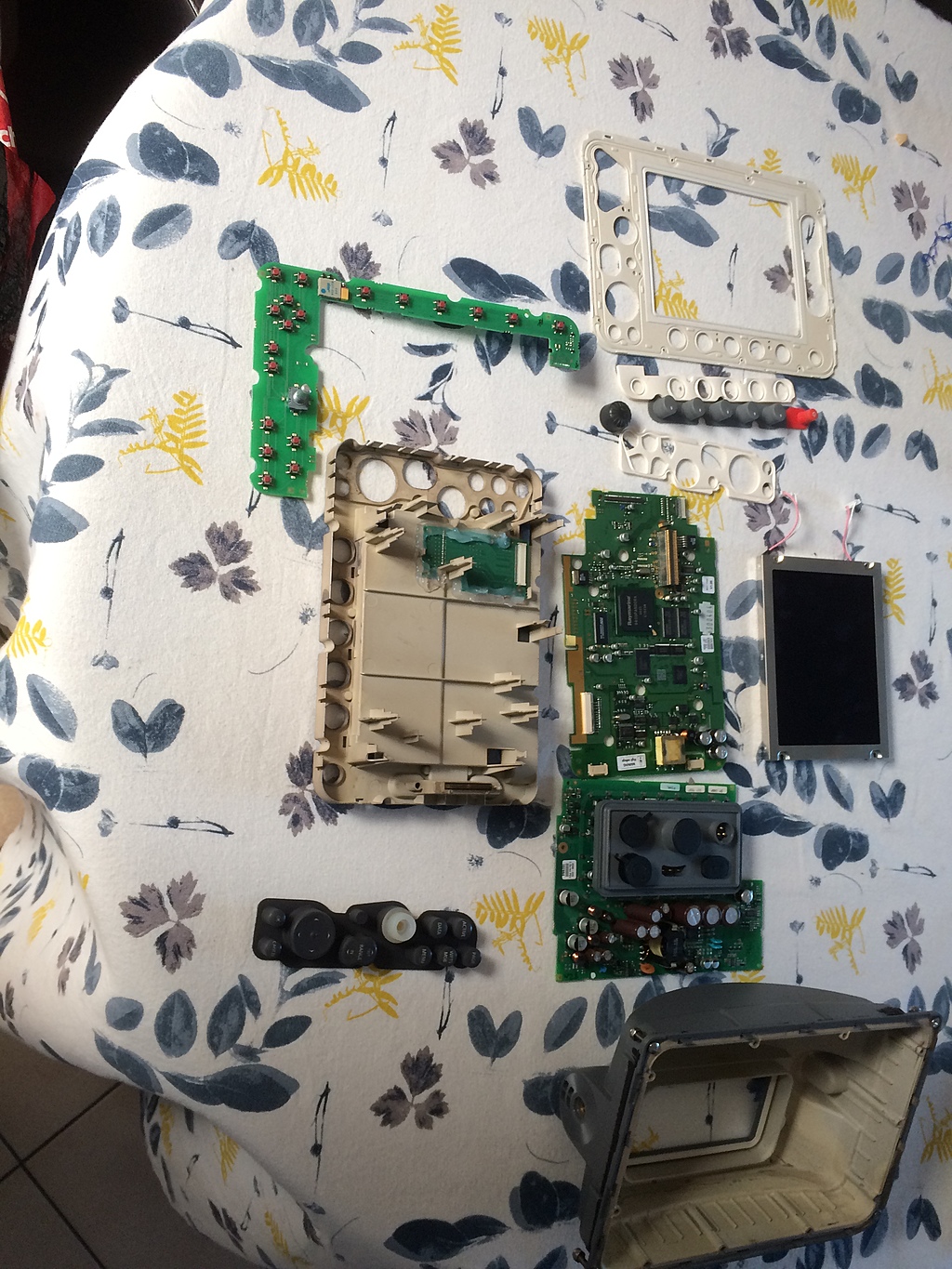

Photo 1 tu as le mécano en pièces
Après avoir retiré le cache de la façade il y a des vis à retirer "attention certaines sont cachées par des étiquettes jaunes. Une fois toute les vis retirés l'ensemble sort de la grosse coque. Après il faut démonter chaque couche de circuit avec les connecteurs de liaison.
Le rétroéclairage (panne récurrente) est fait par tube néon attention il y a du jus dessus ça pique!!!!.

Bon démontage

Le Moko


02 juin 2020
0

Bonsoir,
J'ai un C70, l'écran reste blanc. J'ai stabilisé la platine mais toujours blanc... merci pour vos suggestions.


02 juin 2020
0

Bonjour,
J'ai un C80 qui fonctionne mais dont la face avant en plastique gris est en mauvais état. Vous pouvez en faire un entier avec votre face avant (clipsée) et mon boitier. Dites moi si ca vous intéresse, je ne suis pas très cher.


kasimiri:suis preneur.....tel. 0695485135 ou mail: kasimiri@live.fr·le 03 juin 2020 00:24
